Неліктен жаңа буын сымсыз аудио құрылғылары үшін икемді құлаққап антеннасы қажет

Сымсыз құлақаспаптар мен құлаққаптар кішірейген сайын, ақылдырақ және мүмкіндіктері молырақ болғандықтан, антенна дизайны сенімді сымсыз байланысты қамтамасыз етуде маңызды рөл атқарады.ЦянмудамытадыИкемді құлаққап антеннасыTWS құлақаспаптары, сымсыз құлақаспаптар, сүйек өткізгіш құрылғылар және басқа да ықшам Bluetooth аудио өнімдері үшін кеңістік шектеулі қолданбалар үшін икемді, өте жұқа және теңшелетін RF шешімдерін ұсынады.

Сенімді антенна тұрақты Bluetooth байланысы үшін өте маңызды, әсіресе сымсыз құлақаспаптар өте ықшам және тұрақты емес ішкі кеңістіктерде жұмыс істеу қажет болғанда. АИкемді құлаққап антеннасысенімді радиожиілік өнімділігін сақтай отырып, антеннаның қисық беттерге сәйкес келуіне мүмкіндік беретін дәлдікпен өткізгіш сәулелену үлгісі бар икемді PI немесе LCP субстратын пайдаланады.

Мазмұны

• Неліктен қазіргі құлаққаптарда антеннаның дизайны соншалықты маңызды?
• Икемді құлаққап антеннасы дегеніміз не?
• Икемді құлаққап антеннасы қалай жұмыс істейді?
• Икемді құлаққап антеннасының негізгі артықшылықтары қандай?
• Икемді құлаққап антенналарын қайда қолдануға болады?
• Сатып алушылар қандай техникалық сипаттамаларды ескеруі керек?
• Ол дәстүрлі антенналармен қалай салыстырылады?
• Өндірушілер дұрыс антеннаны қалай таңдауы керек?
• Өндіріс және РЖ сынау неге маңызды?
• Жиі қойылатын сұрақтар
• Қорытынды

Неліктен қазіргі құлаққаптарда антеннаның дизайны соншалықты маңызды?

Сымсыз құлақаспаптар аудио және басқару деректерін смартфондар, планшеттер, компьютерлер және басқа Bluetooth қолдайтын құрылғылармен алмасу үшін радиожиілік байланысына сүйенеді. Антенна физикалық кеңістіктің аз ғана көлемін алып жатса да, оның дизайны сымсыз жұмысына үлкен әсер етуі мүмкін.

Қазіргі заманғы TWS құлақаспаптарының ішкі ортасы өте қиын. Батареялар, үндеткіштер, микрофондар, зарядтау компоненттері, процессорлар, қорғаныс құрылымдары және механикалық құрамдас бөліктер шектеулі кеңістік үшін бәсекеге түседі. Сонымен қатар, антенна адам денесіне жақын жерде жұмыс істейді, бұл РЖ таралуына және сигнал сипаттамаларына әсер етуі мүмкін.

Дәстүрлі антенна шешімдері арнайы ПХД кеңістігін немесе салыстырмалы түрде үлкен орнату аймағын қажет етуі мүмкін. Икемді антенна инженерлерге радиациялық элементті қисық ішкі беттер, батарея бөлімдері, сабақтар немесе басқа қолжетімді аймақтар бойымен орналастыруға үлкен еркіндік береді.

Ықшам Bluetooth өнімдерін әзірлейтін өндірушілер үшін антеннаны таңдауды соңғы құрастыру құрамдас бөлігі ретінде қарастырудың орнына ерте механикалық және RF жобалау кезеңдерінде қарастырған жөн.

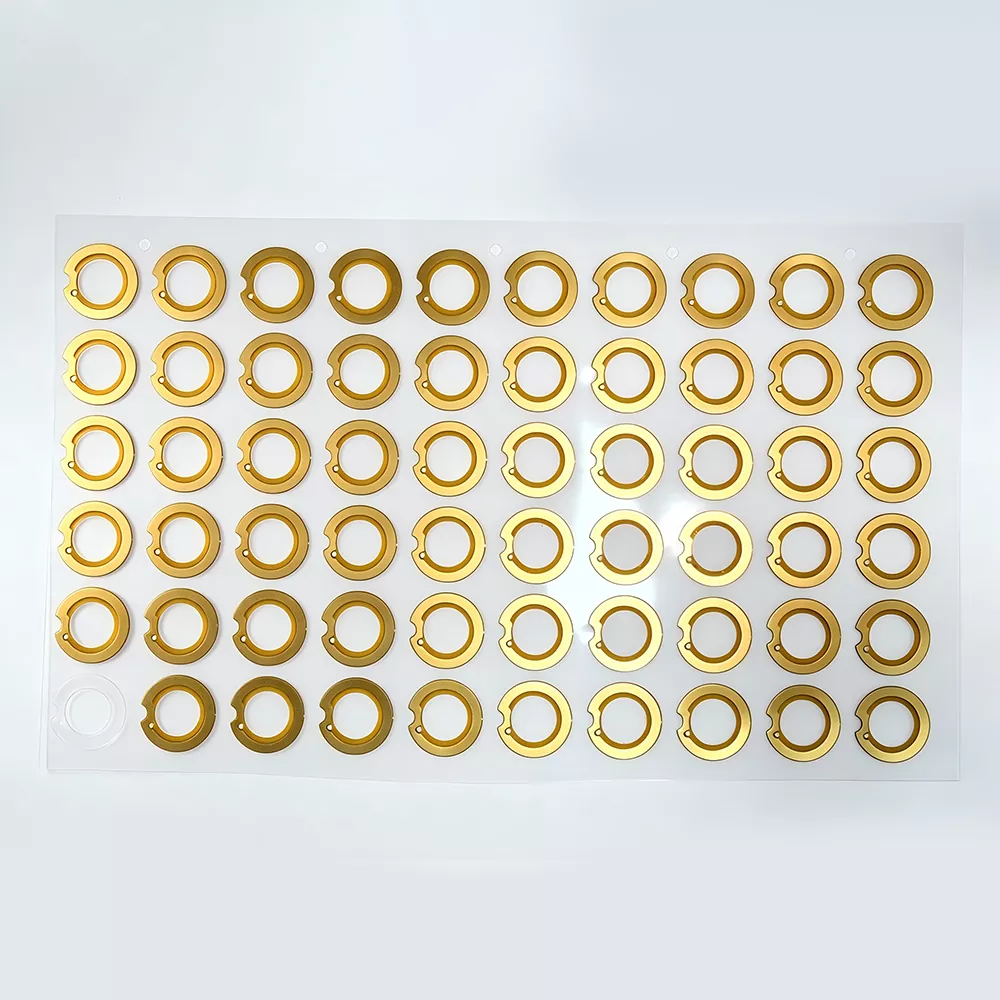

Икемді құлаққап антеннасы дегеніміз не?

A Икемді құлаққап антеннасыықшам сымсыз дыбыс құрылғыларына арналған шағын радиожиілік антеннасы. Ол, әдетте, дәл өңдеу және өңдеу процестері арқылы қалыптасқан өткізгіш сәулелену үлгісі бар икемді PI немесе LCP субстратын пайдаланады.

Қатты ПХД антенналарынан айырмашылығы, икемді құрылым қисық немесе тегіс емес беттерге иіліп, сәйкес келуі мүмкін. Бұл оны әсіресе қол жетімді антенна қуысы тар, қисық немесе кәдімгі қатты құрамдастарды орналастыру қиын өнімдер үшін қолайлы етеді.

Икемді құлаққап антенналары әдетте 2,4 ГГц Bluetooth ISM диапазонына арналған және заманауи Bluetooth қолданбаларына қолдау көрсете алады. Жобаға байланысты өндірушілер антенна өлшемдерін, негізді, сым ұзындығын, терминал конфигурациясын және өнім архитектурасына сәйкес орнату әдісін теңшей алады.

Бұл дизайн икемділігі FPC негізіндегі антенналарды әсіресе TWS құлақаспаптары, сымсыз құлаққаптар, сүйек өткізгіш құлаққаптар, мойын жолағы құрылғылары және басқа да ықшам сымсыз өнімдер үшін тартымды етеді.

Икемді құлаққап антеннасы қалай жұмыс істейді?

Икемді құлаққап антеннасының жұмыс принципі электрлік РЖ сигналдарын электромагниттік толқындарға түрлендіруге және қоршаған ортадан электромагниттік энергияны алуға негізделген.

1. Bluetooth чипсеті жоғары жиілікті электр сигналын жасайды.
2. РЖ сигналы тарату жолы арқылы антеннаға қарай жүреді.
3. Өткізгіш сәулелену үлгісі электрлік сигналды электромагниттік энергияға түрлендіреді.
4. Антенна сигналды қоршаған ортаға таратады.
5. Қабылдау кезінде антенна жұптастырылған Bluetooth құрылғысы арқылы берілетін электромагниттік сигналдарды түсіреді.
6. Алынған РЖ энергиясы электрлік сигналға айналады және Bluetooth байланыс модуліне беріледі.

Құлаққаптар мен құлаққаптар адам денесіне жақын орналасқандықтан, антеннаны сәйкестендіру, жерге қосу және орналастыру ерекше маңызды. Адам денесі, батарея, металл компоненттері және корпус материалдары антеннаның кедергісі мен радиациялық сипаттамаларына әсер етуі мүмкін.

Сондықтан РЖ дұрыс баптау өте маңызды. Жақсы жобаланған антеннаны тек оқшауланған құрамдас ретінде сынамай, нақты өнім қорапшасының ішінде бағалау керек. Бұл инженерлерге детунинг әсерлерін анықтауға және соңғы сымсыз өнімділікті оңтайландыруға көмектеседі.

Икемді құлаққап антеннасының негізгі артықшылықтары қандай?

Өте жұқа құрылыс

Кеңістік - TWS құлаққаптарын әзірлеудегі ең үлкен қиындықтардың бірі. FPC антеннасының икемді құрылымы өндірушілерге РЖ құрамдас бөлігін шамадан тыс механикалық көлемді алмай-ақ тар кеңістіктерге біріктіруге мүмкіндік береді.

Конфигурацияға байланысты икемді антенна қалыңдығы шамамен 0,12–0,30 мм болуы мүмкін, жалпы опциялары 0,15 мм, 0,20 мм және 0,25 мм. Бұл өнім дизайнерлеріне құнды ішкі кеңістікті оңтайландыруға көмектеседі.

Өте жақсы икемділік

Икемді субстрат антеннаға қисық және біркелкі емес ішкі беттерді ұстауға мүмкіндік береді. Бұл кәдімгі қатты антенна қол жетімді құрылымға сәйкес келмегенде әсіресе пайдалы.

Қайталанатын иілуге ​​немесе механикалық қозғалысқа ұшыраған өнімдер үшін иілудің беріктігі тағы бір маңызды мәселе болып табылады. Субстратты дұрыс таңдау және желім дизайны ұзақ мерзімді пайдалану кезінде механикалық сенімділікті жақсартады.

Тұрақты Bluetooth RF өнімділігі

Антеннаның өнімділігі сәулелену элементінің өзіне ғана байланысты. Берілу нүктесінің дизайны, жерге қосу, кедергіні сәйкестендіру, орнату орны және жақын орналасқан құрамдас бөліктердің барлығы РЖ сипаттамаларына әсер етуі мүмкін.

Осы себепті кәсіби антенна жеткізушісі стандартты антеннаны берудің орнына РЖ дизайнын қолдау және баптау бойынша ұсыныстар бере алуы керек.

Жеңіл құрастыру

Икемді антенналар ыстыққа төзімді желіммен қамтамасыз етілуі мүмкін, бұл оларды тікелей жоспарланған ішкі бетке бекітуге мүмкіндік береді. Бұл қосымша механикалық бекіту құрылымдарының қажеттілігін азайтады және құрастыруды жеңілдетеді.

Жоғары теңшеу мүмкіндігі

Құлаққаптың әртүрлі корпустары әртүрлі антенна геометриясын қажет етеді. Теңшелетін шешім әртүрлі нұсқаларды қабылдай алады:

• Антеннаның контуры және өлшемдері
• Жұмыс жиілігі
• Ұзындығы
• Қосқыш және терминал түрі
• PI немесе LCP субстраты
• Орнату орны
• Иілу радиусы
• Өнімнің корпусының құрылымы

Икемді құлаққап антенналарын қайда қолдануға болады?

Технология TWS құлақаспаптарымен тығыз байланысты болса да, икемді антенналар ықшам сымсыз аудио өнімдерінің анағұрлым кең ауқымын қолдай алады.

Сатып алушылар қандай техникалық сипаттамаларды ескеруі керек?

Қытайлық өндірушіден немесе жеткізушіден икемді антеннаны сатып алғанда, сатып алушылар электрлік және механикалық сипаттамаларды бағалауы керек. Қол жетімді кеңістікке сәйкес келетін антенна дайын өнімнің ішіне орнатылғаннан кейін де RF реттеуін қажет етуі мүмкін.

Бұл мәндерді анықтамалық сипаттамалар ретінде қарастыру керек. Соңғы өнімділік антеннаның дизайнына, ПХД орналасуына, жерге қосу құрылымына, корпус материалына, орнату орнына және жалпы РЖ архитектурасына байланысты.

Ол дәстүрлі антенналармен қалай салыстырылады?

Өндірушілер әдетте серіппелі антенналарды, қатты ПХД антенналарын және икемді FPC антенналарын қоса алғанда, бірнеше антенна технологияларын қарастырады. Ең қолайлы нұсқа өнім архитектурасына, қолжетімді кеңістікке, мақсатты шығындарға, РЖ талаптарына және күтілетін өндіріс көлеміне байланысты.

Тұрақты емес корпус құрылымдары немесе өте шектеулі ішкі кеңістігі бар құлаққаптар үшін икемді FPC құрылымы механикалық интеграцияның маңызды артықшылығын қамтамасыз ете алады. Бұл антенна дизайнерлеріне қатты антеннаны орналастыру үшін бүкіл өнім құрылымын талап етпей, бар құрамдастардың айналасында жұмыс істеуге мүмкіндік береді.

Өндірушілер дұрыс антеннаны қалай таңдауы керек?

Құлаққап антеннасын таңдауды жалпы антенна каталогынан емес, дайын өнімнен бастау керек. Келесі факторлар өндірушілерге сенімдірек шешім қабылдауға көмектеседі.

1. Қол жетімді кеңістікті өлшеңіз.Антенна қуысының ұзындығы, ені, биіктігі, қисықтары және айналасындағы құрамдас бөліктері туралы нақты ақпаратты қамтамасыз етіңіз.
2. РЖ талаптарын анықтаңыз.Bluetooth жиілік ауқымын, күтілетін байланыс қашықтығын, кедергі талаптарын және антеннаның орнын растаңыз.
3. Тұрғын үй материалдарын қарастырыңыз.Пластикалық, металл, батареялар, экрандаушы компоненттер және басқа өткізгіш құрылымдар РЖ өнімділігіне әсер етуі мүмкін.
4. Механикалық талаптарды бағалаңыз.Дірілге, қозғалысқа немесе қайталанатын иілуге ​​ұшыраған өнімдер сәйкес икемділік пен бекіту өнімділігін талап етеді.
5. Прототип үлгілерін сұрау.Антеннаны нақты қоршау ішінде сынау антеннаны өз бетінше бағалаудан гөрі маңыздырақ нәтиже береді.
6. Өндірістік мүмкіндіктерді қарастырыңыз.Жаппай өндіріс жобалары үшін сапа сәйкестігін, RF тестілеуін, теңшеуді, құжаттаманы және жеткізу мүмкіндігін бағалаңыз.

Әзірлеу кезеңінде дәл 2D немесе 3D өнім сызбаларын қамтамасыз ету антенна өндірушісіне дизайнды тиімдірек оңтайландыруға мүмкіндік береді. Прототипті тексеру құрал-жабдықтар мен жаппай өндіріс басталғаннан кейін РЖ мәселелерін табу қаупін азайтуға көмектеседі.

Өндіріс және РЖ сынау неге маңызды?

Антеннаның өнімділігі өндірістің тұрақтылығына өте тәуелді. Өлшемдердегі, өткізгіш үлгілердегі, қосқышты орналастырудағы, жабысқақ орналастырудағы немесе субстрат сипаттамаларындағы шағын ауытқулар соңғы РЖ нәтижесіне әсер етуі мүмкін.

Сондықтан тәжірибелі антенна өндірушісі физикалық құрамдас бөліктен көп нәрсені қамтамасыз етуі керек. РЖ инженериясы, үлгіні әзірлеу, кедергілерді сәйкестендіру, баптау, өндірісті тексеру және техникалық құжаттама бұның барлығы болжамды өнімді әзірлеу процесіне ықпал ете алады.

Кәсіби РЖ сынағы анекогенді камерадағы өнімділікті тексеруді, қоршаған ортаны тексеруді, температуралық циклді, механикалық иілу сынақтарын және қолданба талаптарына сәйкес басқа сапаны бақылау процедураларын қамтуы мүмкін.

Халықаралық сатып алулар үшін құжаттама мен сапаны қамтамасыз ету де маңызды. Жобаға байланысты сатып алушыларға материалдық сәйкестік құжаттамасы, тексеру есептері, орау ақпараты, коммерциялық құжаттар және экспортқа қатысты басқа қолдау қажет болуы мүмкін.

Жиі қойылатын сұрақтар

1-сұрақ: Икемді құлаққап антеннасы дегеніміз не?

Икемді құлаққап антеннасы – TWS құлаққаптары, Bluetooth құлаққаптары, сүйек өткізгіш құлаққаптар және сымсыз гарнитуралар сияқты ықшам сымсыз аудио өнімдерге арналған жұқа, иілгіш РЖ антеннасы. Оның икемді субстраты оның қисық ішкі беттерге сәйкес келуіне мүмкіндік береді.

2-сұрақ: Икемді құлаққап антеннасы Bluetooth 5.3-ті қолдай ала ма?

Иә. Тиісті жобаланған 2,4 ГГц антеннаны Bluetooth 5.3 қолданбаларымен радиожиілік схемасы, кедергіні сәйкестендіру, жерге қосу және орнату шарттары дұрыс орындалған кезде пайдалануға болады.

3-сұрақ: Антенна өлшемдерін теңшеуге бола ма?

Иә. Икемді антенналарды өнімнің ішкі кеңістігіне және механикалық құрылымына сәйкес реттеуге болады. Ұзындығы, ені, пішіні, қалыңдығы, қорғасын ұзындығы, қосқыш конфигурациясы және орнату әдісі сияқты параметрлерді жоба талаптарына сәйкес реттеуге болады.

4-сұрақ: Қандай субстрат материалдары әдетте қол жетімді?

PI және LCP әдетте қолданылатын икемді антенналық субстрат материалдары болып табылады. Сәйкес материал қажетті РЖ сипаттамаларына, механикалық икемділікке, температура жағдайларына, сенімділік талаптарына және мақсатты өндіріс құнына байланысты.

5-сұрақ: Иілгіш антенна жабысқақ тіреуді қолдана ала ма?

Иә. Жабысқақ тірек антеннаны тікелей жоспарланған ішкі бетке бекітуге мүмкіндік беру арқылы орнатуды жеңілдетеді. Жабысқақ түрі жұмыс температурасына, корпус материалына, құрастыру процесіне және күтілетін қызмет көрсету шарттарына сәйкес таңдалуы керек.

6-сұрақ: Теңшелген антеннаны сұраған кезде сатып алушылар қандай ақпаратты ұсынуы керек?

Сатып алушылар өнім сызбаларын, қол жетімді антенна кеңістігін, ПХД орналасуы туралы ақпаратты, мақсатты жиілік диапазонын, қосқыш талаптарын, корпус материалын, орнату орнын, механикалық талаптарды және күтілетін қолдану ортасын қамтамасыз етуі керек. Бұл ақпарат өндірушіге неғұрлым қолайлы антенна шешімін жасауға көмектеседі.

7-сұрақ: Неліктен антенна өнімділігі соңғы өнімнің ішінде тексерілуі керек?

Антенна дербес жұмыс істемейді. Батареялар, ПХД, металл құрамдас бөліктер, пластик корпус, жерге тұйықтау құрылымдары және адам денесінің барлығы РЖ өнімділігіне әсер етуі мүмкін. Соңғы корпус ішіндегі антеннаны сынау, сондықтан қосылым тұрақтылығы мен жалпы сымсыз өнімділіктің шынайырақ бағасын береді.

Қорытынды

Кішірек және интеллектуалды сымсыз аудио өнімдеріне өсіп келе жатқан сұраныс антеннаны біріктіруде барған сайын күрделі қиындықтар туғызуда. АИкемді құлаққап антеннасыықшам өлшемдерді, механикалық икемділікті, реттелетін геометрияны және сенімді Bluetooth RF өнімділігін біріктіру арқылы тиімді шешім ұсынады. TWS құлақаспаптары, сүйек өткізгіш құлаққаптар, мойын жолағы құрылғылары және басқа да ықшам сымсыз өнімдер үшін икемді антенна технологиясы өндірушілерге толып жатқан ішкі құрылымдарды жеңуге көмектесе отырып, дизайн еркіндігін қамтамасыз етеді.

Арнайы антенна шешімін іздейтін компаниялар үшін тәжірибелі өндірушімен серіктестік прототипті әзірлеуді, РЖ баптауды, тестілеуді және жаппай өндірісті жеңілдетеді. Жаңа сымсыз құлаққапты, TWS құлақаспапты немесе Bluetooth аудио өнімін жасап жатсаңыз және арнайы механикалық және радиожиілік талаптарына сәйкес антенна қажет болса,бізбен хабарласыңыЦианму антеннасының инженерлік тобымен сызбаларыңызды, техникалық сипаттамаларды, теңшеу талаптарын, үлгілерді және өндіріс жоспарларын талқылау.
