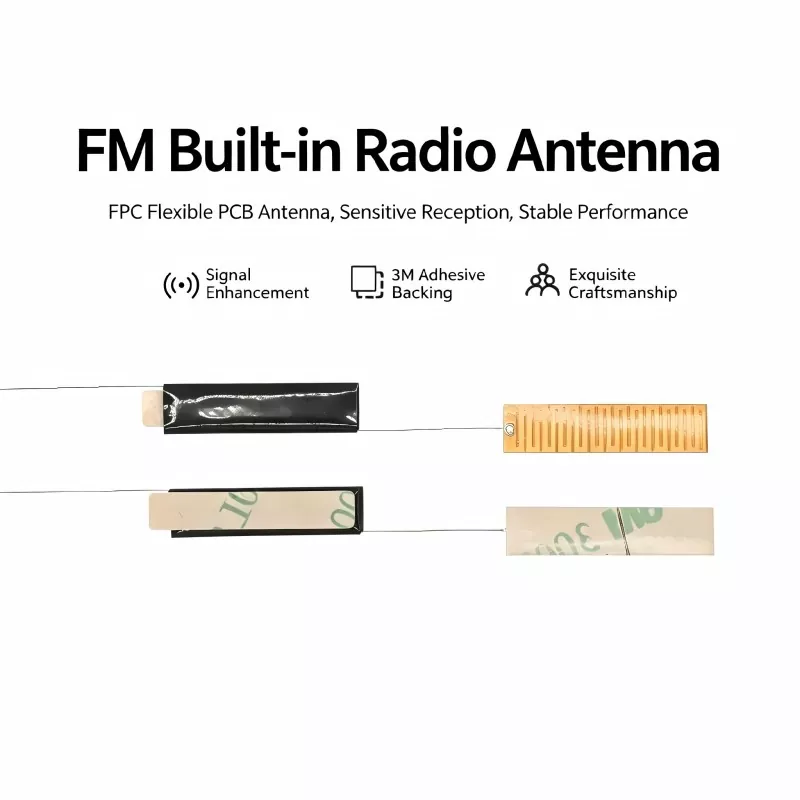

ЦянмудамытадыКірістірілген FM радио антеннасышағын электронды өнімдерде сенімді FM қабылдауды қажет ететін өндірушілер үшін. Практикалық интеграция талаптары негізінде жасалған бұл ішкі антенна шешімі аудио құрылғыларға тұрақты радио өнімділігіне қол жеткізуге көмектесе алады, сонымен қатар орнату орнын үнемдейді және сыртқы дизайнды таза сақтайды.
FM радиосы көптеген автомобиль аудио жүйелерінде, портативті радиостанцияларда, Bluetooth динамиктерінде, смарт аудио өнімдерінде және тұрмыстық электроникада маңызды мүмкіндік болып қала береді. Дегенмен, ықшам құрылғыға FM қабылдауын қосу қабылдағышқа антеннаны жалғаудан көп нәрсені қажет етеді. Антенна өлшемдері, феррит материалы, катушкалар орамасы, орнату орны, кабельді бағыттау және қоршаған электрондық компоненттер қабылдау сапасына әсер етуі мүмкін. Кірістірілген FM радио антеннасы өндірушілерге дәстүрлі сыртқы антенналарға ықшам балама ұсынады. Бұл мақалада оның жұмыс принципі, дизайн артықшылықтары, қолдану құндылығы, сатып алудағы негізгі ойлар және практикалық интеграция әдістері түсіндіріледі.
Мазмұны
Кірістірілген FM антенналары туралы өндірушілер не білуі керек?
Кірістірілген FM радио антеннасы қалай жасалған?
Неліктен ішкі антеннаның дизайны маңызды?
Қандай өнімдер кірістірілген FM антеннасын пайдалана алады?
FM қабылдау өнімділігіне қандай факторлар әсер етеді?
Сатып алушылар қандай техникалық сипаттамаларды салыстыруы керек?
Инженерлер антеннаны өнімге қалай біріктіре алады?
FM антеннасын жеткізушіде не іздеу керек?
Кірістірілген FM радио антеннасы туралы жиі қойылатын сұрақтар
Кірістірілген FM радио антеннасы өніміңізге сай ма?
Кірістірілген FM антенналары туралы өндірушілер не білуі керек?
Кірістірілген FM антеннасы әдеттегі сыртқы телескопиялық антеннаны қажет етпестен FM хабар тарату сигналдарын түсіруге арналған ішкі қабылдау құрамдас бөлігі болып табылады. Ол өнім корпусының ішіне орнатылады және сым, түйреуіш немесе басқа электр интерфейсі арқылы FM қабылдағыш тізбегіне қосылады.
Көптеген коммерциялық өнімдер үшін ішкі орнату РЖ функционалдығы мен өнеркәсіптік дизайн арасындағы маңызды теңгерімді ұсынады. Өндірушілер антеннаны қораптың сыртына шығарудың орнына қабылдау құрамдас бөлігін бос кеңістіктің ішіне орналастыра алады.
Феррит-ядро конструкциясы әдетте ықшам FM қабылдау қолданбалары үшін қолданылады. Феррит материалы катушка айналасында магнит ағынын шоғырландыруға көмектеседі, ал жара өткізгіш электромагниттік энергияны қабылдау тізбегі өңдей алатын электрлік сигналға түрлендіреді.
Осылайша, антенна оқшауланған қосалқы құрал емес, жалпы РЖ жүйесінің бөлігі болады. Оның өнімділігі өзінің электрлік сипаттамаларына да, ол жұмыс істейтін ортаға да байланысты.
Кірістірілген FM радио антеннасы қалай жасалған?
Ішкі FM антеннасының дизайны әдетте мақсатты жиілік диапазонынан және қол жетімді орнату кеңістігінен басталады. Содан кейін инженерлер сәйкес феррит өлшемдерін, орама құрылымын, сым сипаттамаларын, қосылу әдісін және механикалық конфигурацияны анықтайды.
Феррит өзегі
Феррит өзегі магнитті қабылдау құрылымының маңызды бөлігі болып табылады. Оның материалдық сипаттамалары мен физикалық өлшемдері антеннаның қоршаған электромагниттік өріспен қаншалықты тиімді әрекеттесетініне әсер етеді.
Дәлдік катушка
Мыс сым анықталған электрлік талаптарға сәйкес феррит өзегіне оралған. Орамның консистенциясы маңызды, себебі вариациялар жеке антенна қондырғыларының электрлік сипаттамаларына әсер етуі мүмкін.
Қосылым құрылымы
Хост құрылғысына байланысты антенна әртүрлі кабель, түйреуіш немесе қосқыш конфигурацияларын пайдалана алады. Сәйкес қосылым құрылымы құрастыруды жеңілдетеді және тұтынушының ПХД-ға қажетсіз өзгертулерді азайтады.
Механикалық конфигурация
Өлшемдерді жобалаудың бастапқы кезеңінде ескеру қажет. Электрлік жақсы жұмыс істейтін антенна, егер ол арналған корпусқа сыймаса немесе басқа құрамдас бөліктерге кедергі келтірсе, әлі де жарамсыз болуы мүмкін.
Неліктен ішкі антеннаның дизайны маңызды?
Қазіргі заманғы электронды құрылғылар кішірейіп, көптеген функцияларды біріктіреді. Бұл РЖ құрамдастары үшін күрделі орта жасайды, себебі бағалы ішкі кеңістікті батареялар, ПХД, динамиктер, процессорлар, қуат тізбектері және механикалық құрылымдар бөліседі.
Дұрыс жобаланған ішкі антенна бірнеше практикалық артықшылықтарды ұсына алады:
- Кеңістікті оңтайландыру:Антенна сыртқы орнату кеңістігін қажет етпей, өнімнің ішіне орнатылған.
- Жақсартылған өнімнің сыртқы түрі:Күнделікті жұмыс үшін ұзақ телескопиялық антенна қажет емес.
- Механикалық қорғаныс:Ішкі орналастыру кездейсоқ иілу немесе физикалық әсер ету әсерін азайтады.
- Икемді интеграция:Реттелетін өлшемдер әртүрлі қоршау орналасуларын орналастыра алады.
- Тұрақты құрастыру:Белгіленген ішкі орнату орны стандартталған өндіріске қолдау көрсете алады.
- Қолданбаның әмбебаптығы:Бірдей негізгі антенна тұжырымдамасы әртүрлі электрондық өнімдерге бейімделуі мүмкін.
Бұл артықшылықтар, әсіресе, ықшам корпуста FM радиосын заманауи сымсыз және сандық функциялармен біріктіргісі келетін өндірушілерге қатысты.
Қандай өнімдер кірістірілген FM антеннасын пайдалана алады?
Қолдану ауқымы дәстүрлі оқшау радиостанцияларға қарағанда кеңірек. Электрондық жүйеде FM қабылдау функциясы бар болса және тиісті орнату ортасын қамтамасыз етсе, ішкі антеннаны қарастыруға болады.
| Қолданба | Типтік талап | Ішкі антеннаның артықшылығы |
|---|---|---|
| Автокөлік аудиосы | Шағын басқару блогында тұрақты FM қабылдауы | Жасырын орнату |
| Bluetooth динамиктері | FM функциясы сымсыз дыбыспен біріктірілген | Кеңістікті үнемдейтін дизайн |
| Портативті радиолар | Шағын корпус және портативті жұмыс | Қысқартылған сыртқы компоненттер |
| Оятар | Біріктірілген FM радио функциясы | Таза өнімнің сыртқы түрі |
| Ақылды дыбыс жабдығы | Бір корпуста бірнеше функциялар | Икемді ішкі орналастыру |
| Мамандандырылған қабылдағыштар | Қолданбаға тән РЖ интеграциясы | Теңшелетін конфигурация |
FM қабылдау өнімділігіне қандай факторлар әсер етеді?
Дұрыс номиналды жиілігі бар антеннаны таңдау тек бірінші қадам болып табылады. Нақты әлемдегі өнімділікке бірнеше қосымша факторлар әсер етуі мүмкін.
1. Орнату орны
Антенна РЖ сигналын тиімді қабылдай алатын жерде орналасуы керек. Оны үлкен өткізгіш компоненттердің немесе жоғары шулы тізбектердің жанына орнату практикалық өнімділікті төмендетуі мүмкін.
2. ПХД орналасуы
ПХД антеннаның электромагниттік ортасына әсер етуі мүмкін. Инженерлер антенна мен процессорлар арасындағы қашықтықты, коммутациялық қуат көздерін, жоғары жылдамдықты интерфейстерді және басқа ықтимал кедергі көздерін ескеруі керек.
3. Қоршау материалы
Пластикалық және электр өткізбейтін корпустар әдетте металл қоршаулардан басқа радиожиілік ортаны қамтамасыз етеді. Сондықтан соңғы корпус прототиптік сынаққа қосылуы керек.
4. Кабельді бағыттау
Антенна сымын мұқият бағыттап, электр шуының қажетсіз көздерінен алыс ұстау керек. Тұрақты кабельді бағыттау сонымен қатар қайталанатын өндіріс өнімділігін сақтауға көмектеседі.
5. Қабылдағыштың сезімталдығы
Антенна қабылдау тізбегіндегі барлық шектеулерді өтей алмайды. Антенна сипаттамалары мен қабылдағыш өнімділігін өнімді әзірлеу кезінде бірге бағалау керек.
Сатып алушылар қандай техникалық сипаттамаларды салыстыруы керек?
FM антеннасын алу кезінде сатып алушы топтар баға ұсыныстарын сұрамас бұрын техникалық сипаттама парағын жасауы керек. Бұл жеткізушілерді салыстыруды маңыздырақ етеді және тек бағаға негізделген құрамдас бөлікті таңдау тәуекелін азайтады.
| Техникалық сипаттама | Ұсынылатын бағалау | Сатып алудың маңыздылығы |
|---|---|---|
| Жиілік диапазоны | Қажетті FM диапазонымен үйлесімділікті растаңыз | Маңызды |
| Феррит материалы | Материалды және дәйектілікті бағалаңыз | Жоғары |
| Орамды орау | Орамның дәлдігін және қайталануын тексеріңіз | Жоғары |
| Өлшемдері | Қол жетімді ішкі кеңістікті сәйкестендіріңіз | Маңызды |
| Қорғасын ұзындығы | ПХД және құрастыру талаптарын растаңыз | Орташа |
| Қосқыш | Электрлік және механикалық үйлесімділікті тексеріңіз | Жоғары |
| Температура диапазоны | Жұмыс ортасын сәйкестендіріңіз | Ортадан жоғарыға дейін |
| Баптау | OEM техникалық сипаттамаларына қолдау көрсетілетінін анықтаңыз | Жоғары |
Көлемді өндіріс үшін сатып алушылар үлгіні мақұлдау процедураларын, кіріс инспекциясын, өндіріс консистенциясын, қаптаманы, жеткізу уақытын және техникалық қолдауды қарастыруы керек.
Инженерлер антеннаны өнімге қалай біріктіре алады?
Антеннаны сәтті біріктіру процесі соңғы қоршау мұздатылғанға дейін басталуы керек. Антенна жеткізушісі, ПХД инженері, инженер-механик және өнім өндірушісі арасындағы ерте үйлестіру қымбат қайта құрулардың алдын алады.
- РЖ талабын анықтаңыз:Мақсатты FM жиілік диапазоны мен қабылдағыш архитектурасын орнатыңыз.
- Орнату орнының резерві:Механикалық орналасуды аяқтамас бұрын антеннаның орнын анықтаңыз.
- Сызбаларды беріңіз:Қол жетімді өлшемдер мен қосылым талаптарын антенна өндірушісімен бөлісіңіз.
- Үлгілерді әзірлеу:Көрсетілген өнімдегі теңшелген антенна прототиптерін бағалаңыз.
- Толық жинақты тексеріңіз:Нақты жұмыс жағдайында қабылдауды өлшеңіз.
- Өндірістік спецификацияларды аяқтау:Құлып өлшемдері, орама параметрлері, кабельдер, қосқыштар және тексеру критерийлері.
Прототипті сынау әсіресе маңызды, себебі өнімнің сыртында өлшенген антенна өнімділігі антенна соңғы корпусқа орнатылғаннан кейінгі өнімділікті көрсетпеуі мүмкін.
FM антеннасын жеткізушіде не іздеу керек?
Сәйкес жеткізуші каталог құрамдас бөлігінен көбірек қамтамасыз ете алуы керек. OEM және ODM жобалары үшін техникалық байланыс және теңшеу мүмкіндігі негізгі антенна спецификациясы сияқты маңызды болуы мүмкін.
Қытайлық антенна өндірушісін немесе жеткізушісін бағалау кезінде мыналарды ескеріңіз:
- FM және басқа радиожиілік антенна компоненттерін жасау тәжірибесі.
- Феррит өзегінің өлшемдері мен орама құрылымдарын теңшеу мүмкіндігі.
- Катушка орамасының және құрамдас бөліктерінің жинақталуының тұрақты бақылауы.
- Кабельдерді, түйреуіштерді және қосқыштарды теңшеу мүмкіндігі.
- Жаппай өндіріске дейін үлгіні әзірлеу.
- Таза техникалық сызбалар мен өнімнің сипаттамалары.
- Өндіріс партияларының сапасын тексеру процедуралары.
- Өнімді әзірлеу кезінде жауап беретін байланыс.
Цянму антеннаны әзірлеуге және әртүрлі электронды қолданбалар үшін өндіруге назар аударады. Оның теңшелген тәсілі тұтынушыларға жиілік талаптарын, орнату өлшемдерін, қосылу әдістерін және өндірістік шешімді аяқтамас бұрын жобаға тән басқа параметрлерді талқылауға мүмкіндік береді.
Кірістірілген FM радио антеннасы туралы жиі қойылатын сұрақтар
Кірістірілген FM радио антеннасы сыртқы телескопиялық антеннаны алмастыра ала ма?
Көптеген шағын электронды өнімдер үшін дәстүрлі телескопиялық антеннаның орнына ішкі антеннаны пайдалануға болады. Дегенмен, соңғы таңдау қабылдағыштың дизайнына, өнім құрылымына, қол жетімді орнату кеңістігіне және қажетті қабылдау өнімділігіне байланысты.
Қандай FM жиілік диапазонына әдетте қолдау көрсетіледі?
Көптеген коммерциялық FM радио қолданбалары 88–108 МГц диапазонында жұмыс істейді. Антеннаның нақты дизайны қажетті жиілік диапазонына және қабылдау тізбегіне сәйкес келуі керек.
Антеннаны шағын қоршау үшін теңшеуге бола ма?
Иә. Баптау феррит өлшемдерін, катушка құрылымын, қорғасын ұзындығын, терминал конфигурациясын және басқа механикалық талаптарды шеше алады. Орнату кеңістігі өте шектеулі болған кезде прототипті сынау ұсынылады.
Антеннаның орналасуы радио қабылдауға әсер ете ме?
Иә. Орналастыру айтарлықтай әсер етуі мүмкін. Маңайдағы металл компоненттер, қуат тізбектері, процессорлар, ПХД іздері, батареялар және кабельдер антеннаның айналасындағы электромагниттік ортаны өзгертуі мүмкін.
Антеннаны дайын өнімнің ішінде сынау керек пе?
Иә. Антеннаны нақты қоршау ішіндегі сынау антеннаны тәуелсіз құрамдас ретінде сынаудан гөрі соңғы қабылдау өнімділігі туралы нақтырақ ақпаратты береді.
Неліктен стандартты үлгінің орнына теңшелген антеннаны таңдау керек?
Реттелетін үлгіні өнімнің нақты өлшемдері, қабылдағыш интерфейсі, орнату орны және механикалық шектеулері бойынша жасауға болады. Бұл интеграцияны жеңілдетеді және құрылымдық өзгерістерге қажеттілікті азайтады.
Кірістірілген FM радио антеннасы өніміңізге сай ма?
Кеңістік, сыртқы түрі, сенімділігі және RF функционалдығы қатар болуы қажет заманауи электрондық өнімдер үшін кірістірілген антенна әдеттегі сыртқы конструкцияларға практикалық балама бола алады. Оның жетістігі ферритті таңдау, катушкалар орамы, жиілік талаптары, ПХД дизайны, орнату орны, қоршау құрылымы және соңғы өнімді сынауды қоса алғанда, толық инженерлік процеске байланысты.
Цянму аудио жабдығын, автомобиль электроникасын, портативті радиостанцияларды, Bluetooth динамиктерін және басқа FM қолдайтын құрылғыларды дамытатын өндірушілерге арналған кірістірілген FM радио антенна шешімдерін ұсынады. Арнайы жиілік диапазоны, қоршау өлшемі, кабель талабы немесе қабылдағыш интерфейсі болса,бізбен хабарласыңыжобаңызды талқылау және өнім талаптарына сәйкес келетін антенна конфигурациясын әзірлеу.
