Кірістірілген FM радио антеннасы ықшам электронды құрылғыларда сигнал қабылдауды қалай жақсарта алады

ЦянмудамытадыКірістірілген FM радио антеннасыашық сыртқы антеннаны қоспай сенімді қабылдауды қажет ететін ықшам FM қолдайтын өнімдерге арналған. 88–108 МГц FM хабар тарату диапазонына арналған, бұл ықшам радиожиілік компоненті феррит өзегін, дәлдікпен оралған мыс катушкасын және автомобиль аудио жүйелеріне, Bluetooth динамиктеріне, портативті радиоқабылдағыштарға, смарт үй жабдықтарына және басқа электрондық құрылғыларға арналған икемді қосылым опцияларын біріктіреді.

Кірістірілген FM антеннасы телескопиялық антеннаны алмастыратын орыннан да көп. Оның феррит ядролы магниттік индукция құрылымы, дәлдіктегі катушкалар орамасы, ықшам пішін факторы және теңшелетін қосылым дизайны өндірушілерге FM қабылдауын орнату кеңістігі мен сыртқы түрі маңызды болып табылатын өнімдерге біріктіруге мүмкіндік береді. Бұл нұсқаулық кірістірілген FM радио антеннасының қалай жұмыс істейтінін, оның техникалық сипаттамаларын, қолайлы қолданбаларды, орнату мәселелерін және OEM немесе ODM жобалары үшін антеннаны алу кезінде сатып алушылар бағалауы керек негізгі факторларды түсіндіреді.

Мазмұны

• Кірістірілген FM радио антеннасы дегеніміз не?
• Кірістірілген FM радио антеннасы қалай жұмыс істейді?
• Негізгі ерекшеліктері қандай?
• Оны қайда қолдануға болады?
• Техникалық сипаттамалар қандай?
• Антеннаны қалай орнату керек?
• Сатып алушылар дұрыс антеннаны қалай таңдауы керек?
• Ол басқа FM антенналарымен қалай салыстырылады?
• Жиі қойылатын сұрақтар
• Неліктен теңшелген FM антеннасын қарастыру керек?

Кірістірілген FM радио антеннасы дегеніміз не?

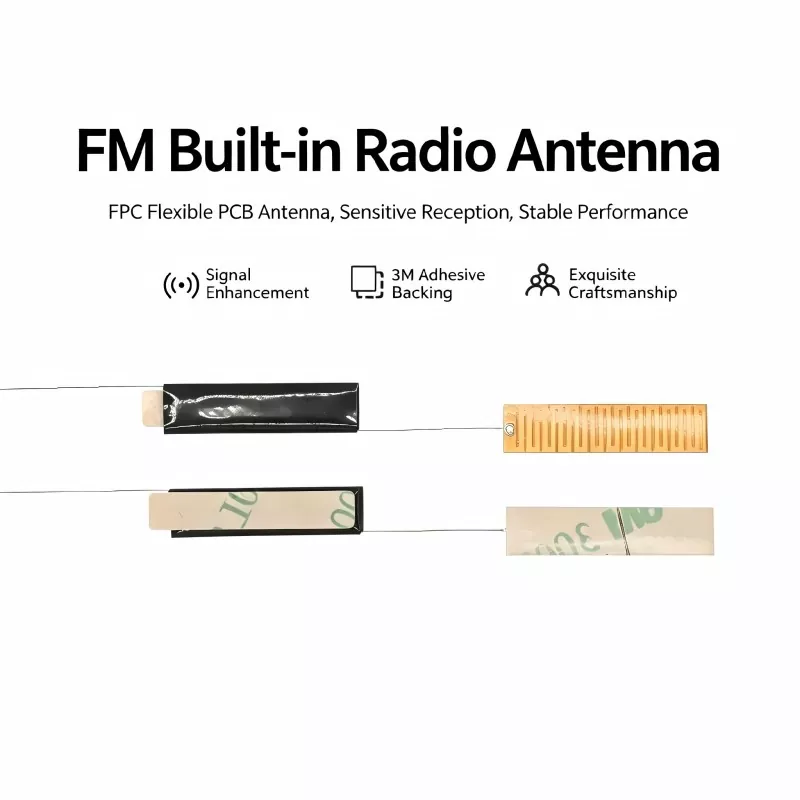

Кірістірілген FM радио антеннасы электрондық құрылғының ішінде қалған кезде FM таратылым сигналдарын қабылдауға арналған ішкі пассивті РЖ қабылдау компоненті. Корпустың сыртында орналасқан кәдімгі телескопиялық антеннадан айырмашылығы, ішкі антеннаны өнім құрылымында жасыруға болады, бұл өндірушілерге шектеулі ішкі кеңістікті тиімді пайдалану кезінде таза көріністі сақтауға көмектеседі.

Әдеттегі феррит-ядро конструкциясы жоғары өткізгіштігі бар феррит өзегінен, дәлдікпен оралған эмальданған мыс сымнан, оқшаулау қорғанысынан және қосылым терминалдарынан немесе қорғасын сымдарынан тұрады. Феррит материалы катушка айналасында магнит өрісін шоғырландырады, ал орам құрылымы жоспарланған FM жиілік диапазонында қабылдауды қолдау үшін жасалған.

Шағын тұтынушылық электрониканы дамытатын өндірушілер үшін бұл құрылым өнімді біріктіруді жеңілдетеді. Антеннаны арнайы сыртқы антеннаны ашуды қажет етпей, ПХД орналасуына және қоршау дизайнына сәйкес орналастыруға болады.

Өнімге қатысты қосымша ақпарат алу үшін сатып алушылар Кірістірілген FM радио антеннасының өнім бетін қарай алады.

Кірістірілген FM радио антеннасы қалай жұмыс істейді?

Жұмыс принципі ең алдымен электромагниттік индукция мен резонансқа негізделген. FM хабар тарату сигналы антеннаға жеткенде, феррит өзегі катушка айналасында жоғары жиілікті магнит өрісін шоғырландыруға көмектеседі. Содан кейін дәлдікпен оралған өткізгіш электромагниттік энергияны қабылдау тізбегі өңдей алатын электрлік RF сигналына түрлендіреді.

1. Магнит өрісінің концентрациясы

Жоғары өткізгіштігі бар феррит өзегі орамның айналасында жоғары жиілікті магнит өрістерін шоғырландырады. Бұл құрылым әсіресе өндірушілерге сенімді FM қабылдауын сақтай отырып, шағын ішкі кеңістікке сыйатын антенна қажет болғанда пайдалы.

2. Электромагниттік түрлендіру

Феррит өзегін қоршап тұрған мыс катушкасы өзгермелі магнит өрісіне жауап береді және электрлік сигнал жасайды. Содан кейін бұл сигнал антенна қосылымы арқылы FM қабылдағыш тізбегіне беріледі.

3. Жиілік резонансы

Катушка орамасының параметрлері, оның ішінде бұрылыстар саны мен орамның орналасуы, антеннаның жиілік сипаттамаларына әсер етеді. Дұрыс баптау антеннаның жоспарланған FM диапазонында жұмыс істеуіне көмектеседі және тұрақты қабылдауды қолдайды.

4. Сигналды беру

Түрлендіруден кейін қабылданған РЖ сигналы антенна сымы немесе қосылым түйреуіштері арқылы FM қабылдағыш схемасына өтеді, онда ол күшейтіледі, декодталады және дыбыс шығысына түрленеді.

Негізгі ерекшеліктері қандай?

Коммерциялық өнім үшін ішкі FM антеннасын таңдағанда, инженерлер әдетте қабылдау өнімділігін, физикалық өлшемдерін, кедергілерге төзімділігін, жұмыс температурасын және интеграция икемділігін ескереді. Төмендегі сипаттамалар феррит-ядролы кіріктірілген дизайнды көптеген ықшам құрылғыларға жарамды етеді.

• 88–108 МГц жұмыс диапазоны:Жиі қолданылатын FM хабар тарату жиілігі диапазонында жасалған.
• Шағын ішкі құрылым:Өндірушілерге FM қабылдауын шығыңқы сыртқы антеннасыз біріктіруге мүмкіндік береді.
• Дәл орамды орау:Тұрақты электр сипаттамалары мен жиілік өнімділігін қолдайды.
• Феррит ядросының құрылысы:Магниттік өрістерді шоғырландырады және тиімді сигнал қабылдауды қолдайды.
• Интерференцияны ескеретін дизайн:Оқшаулау және құрылымдық ойлар қажетсіз электромагниттік кедергілерді азайтуға көмектеседі.
• Икемді теңшеу:Өзек өлшемдерін, орама параметрлерін, кабель ұзындығын, түйреуіштерді және қосқыштарды өнім талаптарына бейімдеуге болады.
• Кең жұмыс температурасы:Сілтемеленген Цянму дизайны -20°C пен +85°C аралығындағы жұмысты көрсетеді.

Оны қайда қолдануға болады?

Ішкі FM антеннасының ықшам құрылымы оны сыртқы антеннаға әсер ету қажет емес немесе мүмкін емес өнімдер үшін қолайлы етеді. Қолданбалар тұрмыстық электроникадан автомобиль және өнеркәсіптік жабдыққа дейін болуы мүмкін.

Техникалық сипаттамалар қандай?

Техникалық сипаттамалар әрқашан қабылдағыш тізбегіне, қоршауға, орнату орнына және мақсатты нарыққа сәйкес болуы керек. Төмендегі спецификациялар сілтеме жасалған Qianmu өнім конфигурациясын білдіреді және инженерлік бағалау үшін бастапқы нүкте ретінде қызмет ете алады.

Нақты өнімділік қабылдағыш IC, ПХД орналасуына, қоршау материалына, қоршаған электромагниттік ортаға, жергілікті сигнал күшіне және антеннаны орнату орнына байланысты өзгеруі мүмкін. Сондықтан прототипті сынау жаппай өндіріске дейін маңызды болып қала береді.

Антеннаны қалай орнату керек?

Тұрақты FM қабылдауына қол жеткізу үшін дұрыс орналастыру өте маңызды. Тіпті жақсы жобаланған антенна күшті кедергі көздеріне немесе жарамсыз материалдарға жақын орналасса, өнімділіктің төмендеуіне әкелуі мүмкін.

1-қадам: Орнату орнын таңдаңыз

Антеннаны салыстырмалы түрде ашық ішкі аймаққа және, мүмкін болса, корпустың ішкі бетіне жақын орналастырыңыз. Оны жоғары жиілікті чиптердің, қуат құрамдастарының, жылу көздерінің немесе басқа күшті кедергі көздерінің жанына қоймаңыз.

2-қадам: Антеннаны бекітіңіз

Оқшауланған желім тірегі үйлесімді конструкциялар үшін қарапайым орнату әдісін қамтамасыз ете алады. Орнату әдісі антеннаның берік орналасуын және өнімнің жұмысы кезінде қайталануға әсер ететін қозғалысты болдырмауы керек.

3-қадам: Антеннаны қосыңыз

Антенна сымын немесе түйреуіштерді ПХД-де белгіленген FM антенна интерфейсіне жалғаңыз. Дәнекерленген қосылыстар қауіпсіз және қысқа тұйықталусыз болуы керек, ал штепсельдік қосылымдарда жеткілікті механикалық ұстау болуы керек.

4-қадам: Сынақ қабылдау

Құрастырудан кейін құрылғыны қосыңыз және FM станциясын сканерлеңіз. Әр түрлі жерлерде станция санын, дыбыстың анықтығын, фондық шуды, сигнал тұрақтылығын және қабылдаудың тұрақтылығын бағалаңыз.

Сатып алушылар дұрыс антеннаны қалай таңдауы керек?

Бағаның өзі антенна таңдауын анықтамауы керек. OEM және ODM жобалары үшін сатып алу топтары мен инженерлер антеннаны толық РЖ жүйесінің бөлігі ретінде бағалауы керек.

1. Жиілік диапазонын растаңыз:Антеннаның мақсатты FM хабар тарату диапазонына сәйкес келетініне көз жеткізіңіз.
2. Қол жетімді орынды тексеріңіз:Антенна құрылымын таңдау алдында дәл қоршау мен ПХД өлшемдерін қамтамасыз етіңіз.
3. Қосылу әдісін қарастырыңыз:Кабель ұзындығын, терминал дизайнын, қосқыш түрін немесе ПХД қосылымына қойылатын талаптарды көрсетіңіз.
4. Жұмыс ортасын бағалаңыз:Автокөлік, портативті, ішкі және сыртқы өнімдер әртүрлі механикалық және жылулық ойларды қажет етуі мүмкін.
5. Электромагниттік кедергіні қарастырыңыз:Маңайдағы процессорларды, ауысатын қуат көздерін, дисплейлерді, қозғалтқыштарды және басқа ықтимал шу көздерін анықтаңыз.
6. Үлгілерді сұрау:Жаппай өндірісті мақұлдамас бұрын, антеннаны нақты қоршаудағы және жоспарланған FM қабылдағыш тізбегімен тексеріңіз.
7. Баптауды талқылаңыз:Көлемді жобалар үшін теңшелген негізгі өлшемдер мен орама параметрлері жалпы антеннаға қарағанда жақсы интеграцияны қамтамасыз ете алады.

Ол басқа FM антенналарымен қалай салыстырылады?

Әртүрлі антенна құрылымдары әртүрлі өнім талаптарына қызмет етеді. ПХД антеннасы ПХД жеткілікті орынды қамтамасыз еткенде ыңғайлы болуы мүмкін, ал телескопиялық антенна ашық антенна қолайлы болғанда пайдалы болуы мүмкін. Феррит өзегі бар кіріктірілген дизайн, әсіресе өндірушілер жасырын орнатуға және ықшам механикалық интеграцияға басымдық бергенде маңызды.

Жиі қойылатын сұрақтар

1. Кірістірілген FM радио антеннасы қандай жиілікті қолдайды?

Сілтемеленген Цянму антеннасы 88–108 МГц FM тарату диапазонына арналған. Арнайы жиілік талаптарын әртүрлі қолданбалар мен нарықтар үшін теңшеу кезінде талқылауға болады.

2. Антенна өлшемдері мен кабель ұзындығын реттеуге болады ма?

Иә. Теңшеу феррит ядросының өлшемін, катушка орамының параметрлерін, қорғасын ұзындығын, түйреуіш материалдарын және қосқыш түрлерін қамтуы мүмкін. Бұл опциялар антеннаның қол жетімді қоршау мен ПХД орналасуына жақсырақ сәйкес келуіне мүмкіндік береді.

3. Кірістірілген антенна автомобиль аудио жүйелеріне жарамды ма?

Иә. Кірістірілген FM антеннасының конструкцияларын көліктегі аудио жүйелерге, Bluetooth радиоларына, мультимедиялық бас блоктарға және ұқсас жабдыққа біріктіруге болады. Автокөлік жобалары нақты орнату және РЖ сынағы арқылы бағалануы керек, өйткені көлік құрылымдары мен электроника қабылдауға әсер етуі мүмкін.

4. Антенна өнімділігі ПХД орналасуына байланысты ма?

Иә. Қабылдау өнімділігіне антенна ғана емес, сонымен қатар қабылдағыштың IC, ПХД орналасуы, жерге қосу, қоршаудағы компоненттер, қоршау құрылымы және электромагниттік орта да әсер етеді. Жаппай өндіріс алдында прототипті сынау ұсынылады.

5. Үлгілерді жаппай өндіруге дейін беруге бола ма?

Үлгіні бағалау теңшелген антеннаны әзірлеудің маңызды бөлігі болып табылады. Сатып алушылар Цианмумен үлгі талаптарын талқылап, көлемді өндіріске көшу алдында антеннаны жоспарланған құрылғыда сынай алады.

Неліктен теңшелген FM антеннасын қарастыру керек?

FM-қосатын электрондық өнімдерді әзірлейтін өндірушілер үшін антеннаны жеке қосалқы құрал ретінде қарастырмай, РЖ жүйесінің ажырамас бөлігі ретінде таңдау керек. Жақсы сәйкестендірілген кіріктірілген дизайн орнату кеңістігін үнемдеуге, қоршаудың таза көрінісін сақтауға және автомобиль, портативті, смарт үй және өнеркәсіптік FM қолданбалары үшін практикалық шешімді қамтамасыз етуге көмектеседі.

Цянму феррит өзек өлшемдерін, катушка орамын, кабель ұзындығын, қосылым терминалдарын және құрылымдық интеграцияны қамтитын теңшеу опциялары бар кірістірілген FM антенна шешімдерін ұсынады. OEM және ODM жобалары үшін инженерлік топтар үлгіні тексеруден бұрын олардың жиілік талаптарын, қолжетімді кеңістікті, ПХД интерфейсін, жұмыс ортасын және күтілетін қабылдау өнімділігін анықтай алады. Егер сіз FM қолдайтын жаңа өнімді жасап жатсаңыз немесе Қытайдағы антеннаны өндіру бойынша сенімді серіктес іздесеңіз,бізбен хабарласыңықолданбаңызды талқылау, теңшелген шешімді сұрау және Qianmu көмегімен үлгіні бағалауды бастау үшін.
