Жарықтандыру антеннасы

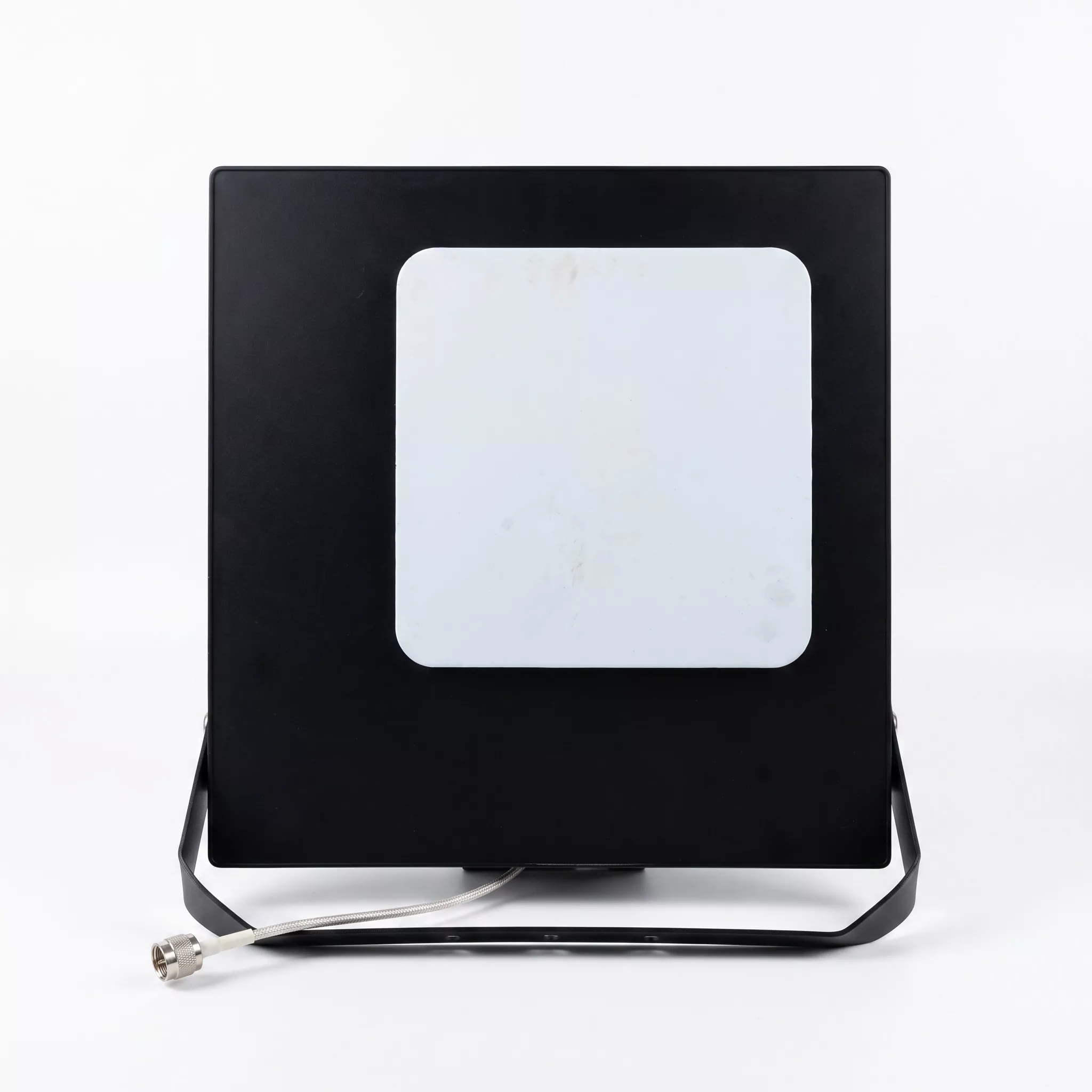

Сәндік прожектор түріндегі немесе камуфляжды прожекторлы негізгі станция антеннасы ретінде белгілі жарықтандыру антеннасы сыртқы бағыттағы сыртқы байланыс антеннасы болып табылады. Оның корпусы сыртқы жарықтандыру прожекторларының дизайнын дәл қайталайды, сигнал беру мен қабылдауды қалалық ландшафтты жақсартумен біріктіру үшін шам корпусының ішіндегі 4G/5G РЖ сәулелену қондырғыларын біріктіреді. Ол қосымша сигнал мұнараларының қажеттілігін болдырмайды және шатырларға, ғимарат қасбеттеріне немесе платформаларға орнатылуы мүмкін, бұл көрнекі кедергі және дәстүрлі антенналармен байланысты құрылысқа кіруге мүліктік шектеулер сияқты жалпы мәселелерді түбегейлі шешеді. Qianmu Communications компаниясының бұл антеннасы - ішкі және сыртқы бірлескен терең қамту жобалары үшін арнайы әзірленген негізгі РЖ құрамдас бөлігі ретінде қызмет ететін кең жолақты қос поляризацияланған бағытталған базалық станция антеннасы. Нарықтағы қарапайым имитациялардан айырмашылығы, біздің антенна қуыс құрылымында оңтайландырылған электромагниттік оқшаулауды ұсынады, бұл шам корпусының РЖ сәулеленуіне кедергі жасамауын қамтамасыз етеді. Ол тамаша камуфляж эстетикасын және жоғары RF өнімділігін қамтамасыз етеді, бұл оны бүкіл әлем бойынша коммуникациялық инфрақұрылымды жаңарту жобаларына қолайлы етеді.

Жұмыс принципі

1. Сигналдарды беру мен қабылдаудың негізгі принциптері

Бүкіл жарықтандыру антеннасы төрт негізгі құрамдас бөліктен тұрады: РЖ сәулелену блогы, металл шағылыстыратын артқы панель, су өткізбейтін камуфляж корпусы және қос N-типті қосқыштар.

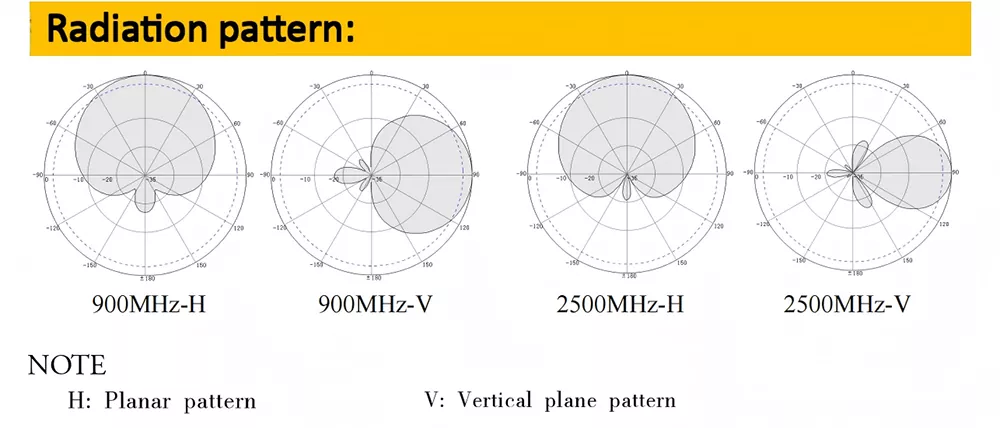

①Сигнал беру: RRU құрылғысы екі N-K қосқышы арқылы антеннаның ішкі алюминий сәулелену элементтеріне жіберілетін радиожиілік электр сигналдарын шығарады. Бұл сигналдар резонанстық қуыстар арқылы 698-3600 МГц диапазонында электромагниттік толқындарға түрленеді, содан кейін нысанды ғимараттың едендерін дәл жауып тұратын 65° көлденең бағытталған сәуле арқылы сыртқа сәулеленеді.

②Сигнал қабылдау: Ғимарат ішіндегі ұялы телефондар мен IoT құрылғылары шығаратын жоғары ағынды электромагниттік толқындар антенна арқылы жан-жақты түсіріледі. Рефлектор кедергі сигналдарын жинайды және сүзеді, электромагниттік толқындарды қайтадан базалық станция жабдығына жіберілетін электрлік сигналдарға түрлендіреді, осылайша екі жақты байланысты аяқтайды.

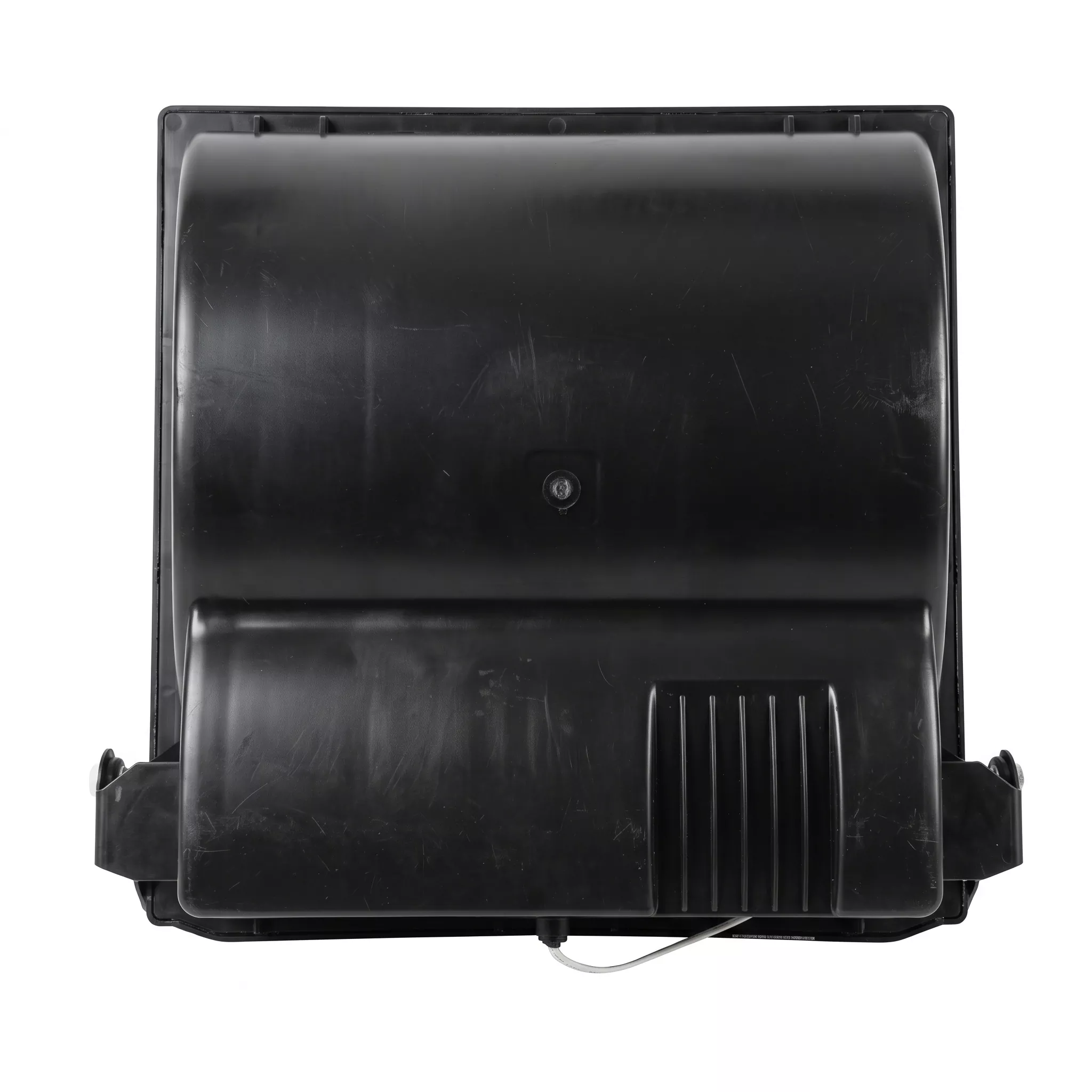

2. Сигналды әлсіретпеу үшін оңтайландырылған өзегі бар камуфляжды қабық

Қымбат емес антенналардың көпшілігі стандартты пластикалық корпустарды пайдаланады, нәтижесінде радиожиілік жоғалуы 15%-дан асады, бұл ұяшық шеттерінде әлсіз сигналдар мен желі жылдамдығының баяулауына әкеледі. Qianmu Communications 'фабрикасы модификацияланған UABS мөлдір толқын корпусын дербес әзірледі, зертханалық өлшеулер радиожиілік жоғалтуды небәрі 6,2% көрсетті. Қабатталған алюминий сәулелену массивімен біріктірілген ол әдеттегі корпустардағы металл кронштейндер тудыратын экрандау әсерін болдырмайды, сол жағдайларда төмен байланыс желісінің жылдамдығын 30% арттыруға қол жеткізеді. Сұраныс бойынша векторлық желі анализаторларының өңделмеген өлшеу деректері қолжетімді.

Техникалық сипаттамалар

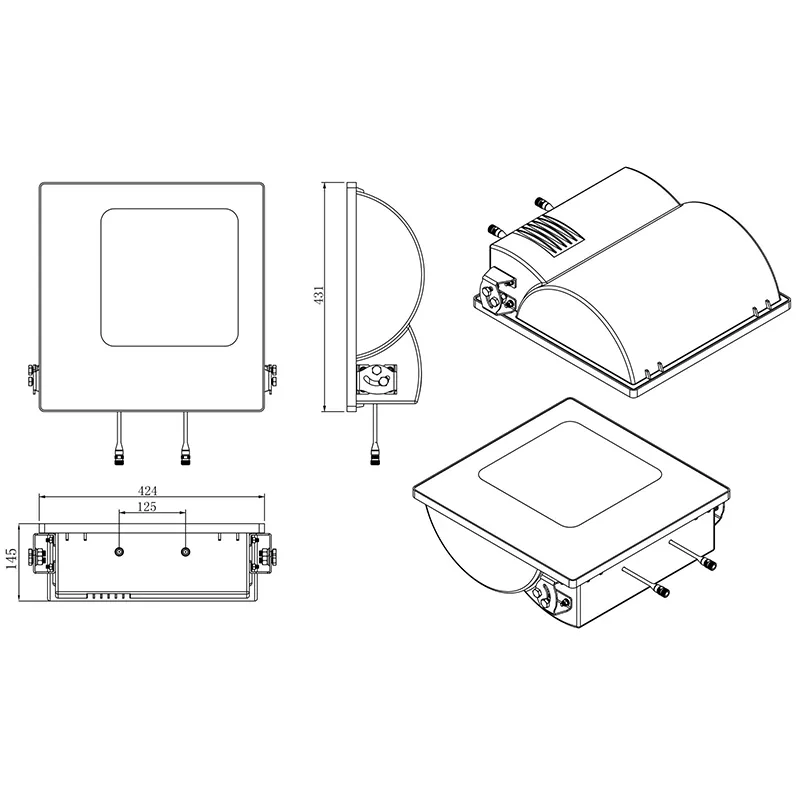

Механикалық құрылымдық параметрлер

Сатып алу және таңдау нұсқаулығы

1. Жиілік жолағын қамтуды растауға басымдық беріңіз. Қытайдың негізгі 5G 3,5 ГГц диапазоны үшін 1710-3600 МГц қолдайтын кең жолақты жарықтандыру антенналарын таңдау өте маңызды. Ең көбі 2700 МГц ескі антенналар ағымдағы 5G желілеріне қолдау көрсете алмайды және кейінірек толық ауыстыруды қажет етеді, бұл жоба құнын айтарлықтай арттырады.

2. Нақты РЖ параметрлерін тексеріңіз және жаңылысатын техникалық сипаттамаларды қабылдамаңыз. Сатып алудан бұрын жеткізушілерден үш негізгі көрсеткішті тексеруге назар аудара отырып, бірдей модель үшін өлшенген векторлық желі анализаторының қисық сызығын беруін талап етіңіз: пайда, VSWR және алдыңғы-артқа қатынасы. Нарықтағы арзан өнімдер жиі пайданы асыра көрсетеді, нәтижесінде нақты қамту қашықтығы 40%-дан астамға қысқарады.

3. Сыртқы қорғаныс пен материалдарға баса назар аудару: Жаңбыр мен тайфун жиі болатын жағалаудағы аудандарда ауа райына төзімді UABS қоршауларымен біріктірілген құйылған алюминий вибраторлары қолданылуы керек. Жұқа темір табақ вибраторлары мен қарапайым пластик қоршаулар 1-2 жылдан кейін коррозияға ұшырап, судың түсуіне ұшырайды, бұл уақыт өте келе техникалық қызмет көрсетуге өте жоғары шығындар әкеледі.

4. ҒЗТКЖ және өндірістік мүмкіндіктері бар өндірушілерді таңдаңыз. Делдалдарда зерттеулер мен әзірлемелер, сапаны бақылау жетіспейді және теңшеу, сынақ есептері немесе сатудан кейінгі техникалық қолдау көрсете алмайды. Түпнұсқа өндірушілермен тікелей байланыс көмекші материалдарды, теңшелген параметрлерді, сатылымнан кейінгі жылдам қызмет көрсетуді және үлкен көлемдегі тапсырыстарды тұрақты жеткізуді синхрондауға мүмкіндік береді.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл жарықтандыру антеннасы қандай байланыс жиілік диапазондарын толығымен қамтиды? Ол 5G қолдайды ма?

A: Антенна 698-960 МГц және 1710-3600 МГц жиілік диапазонында жұмыс істейді, 2G GSM, 3G UMTS және 4G LTE барлық жолақтарымен толық үйлесімді. Ол N41/N78 негізгі отандық 5G NR жолақтарын, сондай-ақ шетелдегі негізгі 5G жолақтарын қолдайды. Бір реттік орналастыру антеннаны кезең-кезеңімен ауыстыруды қажет етпестен бірлескен 4G+5G қамту мүмкіндігін береді.

2-сұрақ: Ол OEM/ODM теңшеуін қолдайды ма? Қандай параметрлерді өзгертуге болады?

A: Зауыт ретінде біз толық өлшемді теңшеу қызметтерін ұсынамыз: реттелетін антеннаның күшеюі, сәуленің ені, қосқыш түрі (N/4.3-10), корпустың түсі және корпустың жібек экранының логотипі. Арнайы тар жолақты шетел жобалары үшін біздің R&D тобы РЖ осцилляторын қайта реттей алады.

3-сұрақ: Компания зауыттағы аудитті қолдайды ма? Ол біліктілік құжаттарын ұсына ала ма?

A: Shenzhen Qianmu Communication Technology Co., Ltd компаниясы келушілерге бір күн бұрын алдын ала жазылу арқылы зауыт турларын ұсынады, бұл өндіріс орнына, өндірістік желілерге және РЖ зертханасына қол жеткізуге мүмкіндік береді. Толық ISO, CE, FCC және RoHS сертификаттары, үшінші тарап сынақ есептерімен бірге электрондық форматта тегін қол жетімді; Сауда-саттықты өткізу үшін ресми мөрлері бар түпнұсқа басып шығарылған көшірмелер ұсынылуы мүмкін.
