Құлаққап WiFi антеннасы

Құлақаспап WiFi антеннасы ықшам, жоғары бейімделгіш сымсыз байланыс антеннасы болып табылады және құлаққаптарға WiFi желісіне қосылуға, ажыратымдылығы жоғары дыбысты сымсыз жіберуге, бұлтқа негізделген микробағдарлама жаңартуларын орындауға және аз кідіріспен аудио-бейне синхрондауға мүмкіндік беретін негізгі аппараттық құрал ретінде қызмет етеді. Кәдімгі сыртқы антенналардан немесе стандартты Bluetooth антенналарынан айырмашылығы, бұл арнайы құлаққап WiFi антеннасы құлақ үстіндегі құлаққаптардың тығыз кеңістік шектеулеріне, металл корпусты қорғауға, сигнал кедергісін тудыратын тығыз тозуға және күрделі ішкі сигнал орталарына оңтайландырылған. Оның кішірек пішін факторы, күшті кедергіге қарсы мүмкіндігі және сигналдың жоғары ену өнімділігі бар.

Тәжірибелі құлаққапты WiFi антенна өндірушісі ретінде біз антенна дизайнына жалпы, бір өлшемді тәсілден бас тарттық. Оның орнына біз құлаққап құрылғыларының бірегей пайдалану жағдайларына назар аударамыз, жеңіл, жоғары үйлесімді және тұрақты арнайы антенна шешімдерін әзірлейміз. Бұл өнімдер әдетте құлаққаптардағы стандартты антенналарда кездесетін ажыратулар, кідіріс, дыбыстың бұрмалануы және әлсіз сигнал күші сияқты жалпы салалық мәселелерді тиімді шешеді. Біздің антенналар құрылғылардың барлық түрлерімен, соның ішінде тұтынушылық аудио-визуалды құлақаспаптармен, ойынға арналған спорттық гарнитуралармен, іскерлік шуды болдырмайтын құлақ үсті құлаққаптармен және оқуға арналған құлаққаптармен кеңінен үйлесімді.

Негізгі жұмыс принципі

Құлақаспап WiFi антеннасының негізгі жұмыс принципі екі жақты сигналды жіберуге қол жеткізу үшін құлаққап құрылғысының РЖ тізбегімен біріктірілген электромагниттік толқын РЖ түрлендіру технологиясына және резонанстық сәйкестік принциптеріне негізделген. Ол жұмыс барысында жоғары тиімділікті, аз қуат тұтынуды, тұрақтылықты және күшті кедергіге қарсы мүмкіндікті қамтамасыз етеді. Жұмыс процесі екі негізгі модульден тұрады: сигнал беру және сигналды қабылдау, айқын принциптері, жетілген технология және дәл тексерілетін өнімділігі бар.

1. Сигналдарды беру принципі: Құлақаспаптың негізгі тақтасы аудио деректер мен басқару пәрмендерін жоғары жиілікті электр сигналдарына түрлендіреді, олар құлаққаптың Wi-Fi антеннасына дәл сәйкес келетін кедергі тізбегі арқылы беріледі. Антеннаның ішінде көп қабатты микрожолақты резонанстық құрылым құлаққаптар мен маршрутизаторлар, компьютерлер немесе мобильді құрылғылар арасында сымсыз деректер алмасуды қамтамасыз ету үшін электр сигналдарын екі жолақты 2,4 ГГц/5 ГГц электромагниттік толқындарға түрлендіреді.

2. Сигналдарды қабылдау принципі: Сыртқы құрылғылар шығаратын WiFi электромагниттік толқын сигналдарын құлаққаптың WiFi антеннасы толығымен түсіреді. Бұл сигналдар антеннадағы резонанстық қуыс арқылы өтеді, ол сәйкес жиілік диапазонын сүзеді және шу кедергісін жояды. Содан кейін электромагниттік толқындар қайтадан жоғары жиілікті электрлік сигналдарға айналады және құлаққаптың декодтау чипіне беріледі, онда аудио және деректер пәрмендері қабылданып, декодталады.

Құлаққаптардағы металл бас таспалардан, батареялардан және аудио драйверлерден туындаған сигналды қорғау мәселелерін шешу үшін антеннаны тазарту орналасуын және поляризация әдісін оңтайландырдық. Бұл антеннаға ықшам, жабық корпуста да жоғары радиациялық тиімділікті сақтауға мүмкіндік береді, 8%-дан аз өлшенген сигнал жоғалту жылдамдығына қол жеткізе отырып, стандартты салалық антенна көрсеткіштерінен айтарлықтай асып түседі.

Үйлесімді құрылғы ауқымы

Құлаққаптарды WiFi антенналарының кәсіби жеткізушісі ретінде біздің өнімдер қазіргі уақытта нарықтағы сымсыз құлаққаптардың 99% қолдайтын тамаша үйлесімділікті ұсынады. Олар сценарийлер мен құрылғы санаттарының кең ауқымын қамтиды. Үйлесімді модельдер төменде берілген:

• Ойын гарнитурасы: синхрондалған аудио және бейне үшін компьютермен және консольдық ойын құрылғыларымен үйлесімді WiFi 6 төмен кідіріс желісін қолдайды.

• Ажыратымдылығы жоғары аудио-визуалды құлаққаптар: үйдегі HiFi сымсыз құлаққаптары, шуды болдырмайтын аудио-визуалды құлаққаптар және үй кинотеатрымен үйлесімді гарнитуралар

• Business Office құлаққаптары: қашықтағы жиналыстарға арналған сымсыз гарнитуралар, шуды басатын кеңсе құлаққаптары және онлайн сабақтарға арналған құлаққаптар

• Білім беру құлаққаптары: кампусты тыңдауға арналған құлаққаптар, онлайн оқытуға арналған сымсыз құлаққаптар

• Смарт киілетін бас киім: Wi-Fi қосылымы бар смарт құлаққаптар және VR үйлесімді аудио құлаққаптар

• Өнеркәсіптік гарнитура: шеберханадағы байланысқа арналған сымсыз гарнитуралар және жабдықты тексеруге арналған шуды болдырмайтын WiFi гарнитуралары

Пайдаланушы құлақаспап WiFi антенналарын стандартты емес өлшемдер, арнайы кедергілер және бағытталған сәулелену сияқты жеке конфигурацияларды қолдайтын, әртүрлі өндірушілердің әртүрлі өндірістік қажеттіліктерін қанағаттандыратын тұтынушының құрылғысының аналық платасының өлшемдеріне, шасси құрылымына және жиілік диапазонының талаптарына сәйкес жасауға болады.

Дифференциацияның артықшылығы

Нарықтағы қарапайым құлаққап антенналары жиі әлсіз сигналдардан, жиі ажыратулардан, жоғары кідірістерден, үлкен өлшемдерден және кедергілерге бейімділіктен зардап шегеді. Құлақаспапты WiFi антеннасының жетекші өндірушісі ретінде біз осы саладағы ауыртпалықтарды шешу үшін өнімдерімізді қайталап оңтайландырдық, бес негізгі артықшылықты қамтамасыз еттік - нақты әлемдегі өнімділік бәсекелестерден айтарлықтай асып түседі.

Қос жолақты толық қамту, нөлдік лагпен үздіксіз беру

1. Wi-Fi 4/5/6 протоколдарымен үйлесімді 2,4 ГГц және 5 ГГц қос жолақты Wi-Fi таратуды қолдайды. 2,4 ГГц диапазоны қабырғаға күшті енуді ұсынады, бұл ұзақ мерзімді үйде және кеңседе пайдалануға өте ыңғайлы; 5 ГГц диапазоны жоғары өткізу қабілеттілігін және аз кедергіні қамтамасыз етеді, нақты әлемдегі тестілеу кезінде небәрі 15 мс бейне және дыбысты жіберудің төмен кідірісіне қол жеткізеді — ойын және жоғары ажыратымдылықтағы мультимедиа талаптарын толығымен қанағаттандырады, аудио кешігу мен аудио-бейне синхрондау мәселелерін жояды.

2. Шағын және жұқа дизайн, құрылғыға қысым жасамай, біркелкі сәйкес келеді

LTCC көпқабатты керамикалық интеграция технологиясын қолдана отырып, антеннаның жалпы қалыңдығы небәрі 0,8 мм, бұл оны ықшам етеді және үлкен бос орынды қажет етпейді. Ол батареяларға, негізгі платаларға немесе аудио драйверлеріне арналған аумақтарды алып тастамай, құлаққаптардың шектеулі ішкі кеңістігіне тамаша сәйкес келеді және құрылғыға артық салмақ қоспайды, бұл жеңіл кию тәжірибесін қамтамасыз етеді.

3. Кедергіге қарсы тамаша мүмкіндік және күшті сигнал тұрақтылығы

Құлақаспаптың металл корпусы, литий батареясы және динамик бөлігінен туындаған сигналдық кедергілерді тиімді болдырмау үшін оңтайландырылған антеннаның сәулелену бұрышы мен экрандау құрылымы. Күрделі электромагниттік орталарда (мысалы, көп құрылғы қосылымы және тығыз маршрутизатор сценарийлері) нақты әлемдегі сынақта сигнал тұрақтылығының жылдамдығы ажыратуларсыз, жиіліктердің секірулерімен немесе шу кедергілерімен 99,6%-ға жетті.

4. Төмен қуат тұтыну және батареяның ұзақ қызмет ету мерзімі үшін жоғары пайда

Антеннаның күшеюі ≥92% сәулелену тиімділігімен 2,5 дБи дейін оңтайландырылған, бұл өте төмен қуат тұтынуды сақтай отырып, сигнал қабылдау сезімталдығын айтарлықтай жақсартады. Осы антеннамен жабдықталған құлаққаптар Wi-Fi қосылу режимінде батареяның қызмет ету мерзімін 12%-18%-ға ұзартады, бұл құрылғыны пайдалану уақытын тиімді ұзартады.

5. Жоғары үйлесімділік және оңай орнату, алаңдаушылықсыз жаппай өндіріс

SMT автоматтандырылған орналастыру процестерімен үйлесімді стандартталған беткі құрылым, ыңғайлы орнатуға және 99,8% дейін жоғары өнімділікпен тұрақты дәнекерлеуге мүмкіндік береді. Жаппай өндірісті және кең ауқымды жеткізуді қолдайды, сонымен қатар әртүрлі брендтердің құлаққаптарын шығарудың әртүрлі желілеріне сәйкес келетін теңшелетін түйреуіш конфигурацияларын, өлшемдерін және кедергі параметрлерін ұсынады.

Егжей-тегжейлі техникалық сипаттамалар

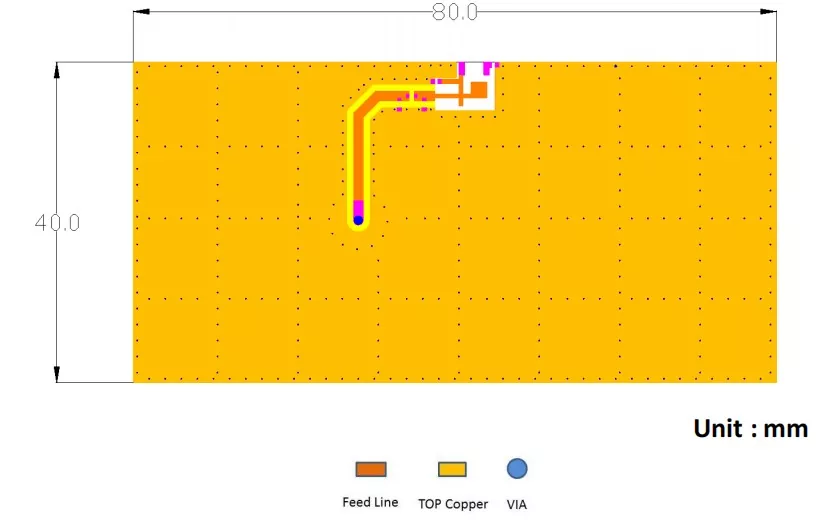

Ұсынылатын ПХД үлгісін бағалау тақтасының өлшемі

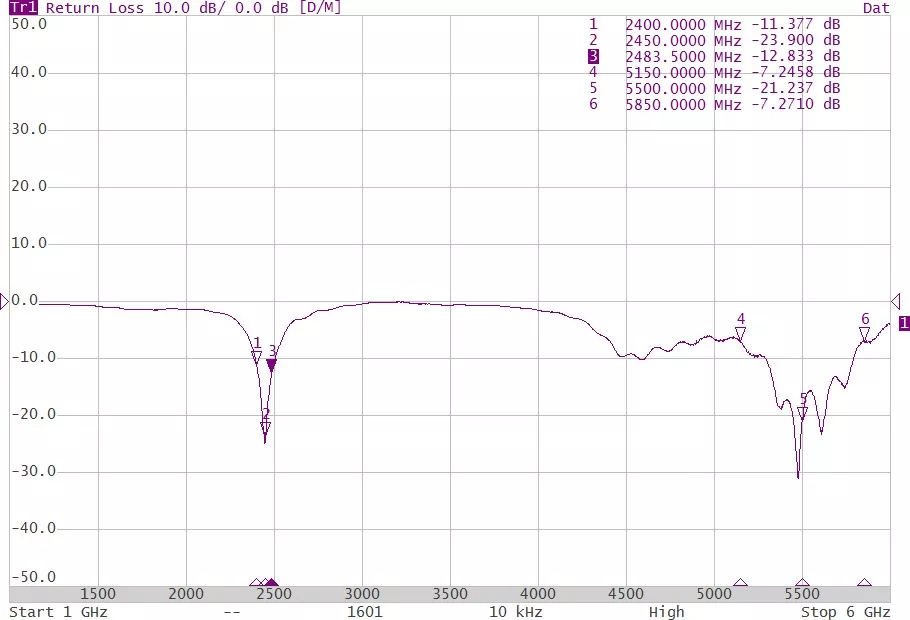

Өлшеу нәтижелерін қайтару шығыны

Өнімнің бәсекелестермен салыстырғандағы артықшылықтары

Иллюстрациялары бар орнату және пайдалану нұсқаулығы

Бұл құлаққапты WiFi антеннасы SMT автоматтандырылған орналастырумен және қолмен дәнекерлеумен үйлесімді стандартталған беткі қондырғы дизайнымен ерекшеленеді. Орнату оңай және өте бейімделгіш, орнату нұсқаулары анық және қарапайым:

1. Орнату алдындағы дайындықтар

Құлаққаптың аналық платасын орнату аймағын тазалаңыз, оның бетінде май, шаң және қоқыс жоқ. Сигнал кедергісін болдырмау үшін аналық платаның айналасындағы саңылау аймағы металл компоненттерден, батареялардан және экрандауыш қақпақтардан кемінде 3 мм қашықтықта екеніне көз жеткізіңіз. Тұрақты температурадағы дәнекерлеу станциясы, дәнекерлеу пастасы және антистатикалық пинцет сияқты құралдарды дайындаңыз және барлық әрекеттерді тиісті антистатикалық сақтық шараларымен орындаңыз.

2. Дәнекерлеуді үстіңгі қабатқа орнату

Антеннаны аналық платадағы алдын ала орнатылған төсеммен дәл туралаңыз және антистатикалық пинцет көмегімен орнына бекітіңіз. Қолмен дәнекерлеу үшін тұрақты температурадағы дәнекерлеу станциясын (температурасы 320–350°C аралығында бақыланатын) пайдаланыңыз немесе пакетті монтаждау үшін SMT автоматтандырылған жабдықты пайдаланыңыз. Дәнекерлеуден кейін дәнекерлеу қосылыстарының толық екеніне көз жеткізіңіз, олар суық дәнекерлеусіз, қосылыстарсыз немесе көпірсіз, тұрақты тізбек қосылымына кепілдік береді.

3. Позицияны бекіту және анықтау

Антеннаны құлаққап корпусының ашық жеріне бекітіп, металл бас жолақ пен динамик бөлігіне жол бермеңіз. Орнатқаннан кейін Wi-Fi қосылымының жылдамдығын, сигнал күшін және кідіріс параметрлерін тексеріп, сигналды тексеру үшін құрылғыны қосыңыз. Ешқандай ауытқулар анықталмаса, құрылғыны қалыпты түрде пайдалануға болады.

4. Қолдану бойынша сақтық шаралары

Орнату кезінде антеннаның керамикалық корпусын майыстырмаңыз, бұл ішкі резонанстық құрылымды зақымдауы мүмкін. Сигналдан қорғануды болдырмау үшін антеннаның айналасына металл бөлшектерді орнатудан аулақ болыңыз. Қалыпты пайдалану кезінде оның қызмет ету мерзімін тиімді ұзарту үшін антеннаны жоғары температура мен ылғалды ортадан алыс ұстаңыз.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл құлаққап WiFi антеннасы WiFi 6-ны қолдайды ма?

A: Толығымен қолдау көрсетіледі, өнім WiFi4, WiFi5 және WiFi6 протоколдарының толық ауқымымен үйлесімді, 2,4 ГГц және 5 ГГц жиіліктері бойынша қос жолақты қамтуды ұсынып, соңғы смарт сымсыз құлақаспаптардың жоғары деңгейлі қосылу талаптарына жауап береді.

2-сұрақ: Антеннаны құлаққаптың аналық платасының өлшемдеріне сәйкес реттеуге болады ма?

A: өлшемді, түйреуіш түрін, кедергі параметрлерін, сәулелену бұрышын және жиілік диапазонының үйлесімділігін қоса алғанда, толық өлшемді теңшеуді қолдайды. ҒЗТКЖ тобы шешімдерді жылдам әзірлей алады және тапсырыс берушінің жабдық құрылымына негізделген тестілеуге арналған прототиптерді шығара алады.

3-сұрақ: Өнімнің кепілдігі қанша уақытқа созылады және сапа мәселелері қалай шешіледі?

A: Барлық өнімдерге бір жылдық кепілдік беріледі. Әрбір қондырғы зауыттан шығар алдында толық тексеруден өтеді. Адамның қолынан келмейтін сапа мәселелері болған жағдайда, тұтынушылар тегін ауыстыру немесе жөндеу мүмкіндігін пайдалана алады. Пакеттік ақаулар үшін толық қайтару және айырбастау мүмкіндігі бар, бұл бүкіл процесс барысында тұтынушылардың құқықтарын жан-жақты қорғауды қамтамасыз етеді.

5-сұрақ: Сіз зауыттың тікелей жеткізушісісіз бе және халықаралық сауда тапсырыстарын қолдайсыз ба?

A: Біз делдалсыз тікелей құлаққап WiFi антенна зауытымыз және өндірушіміз. Бізде толық экспорттық біліктілік бар және толық кедендік ресімдеу мен сертификаттау құжаттамасын қамтамасыз ететін жаһандық сауда тапсырыстарын өңдеуде ұзақ мерзімді тәжірибеміз бар.
