Икемді құлақаспап антенналары - PI/LCP икемді субстраттарын негіз ретінде пайдаланатын, ою арқылы қалыптасатын өткізгіш сәулелену үлгілері бар шағын радиожиілік қабылдағыш компоненттері. Олар TWS Bluetooth құлақаспаптары, құлақ үстіндегі сымсыз құлаққаптар және ықшам ішкі қуыстары бар сүйек өткізгіш құлаққаптар үшін арнайы әзірленген. Қатты ПХД немесе серіппелі антенналардан айырмашылығы, икемді құлақаспап антенналары құлаққап корпусының ішкі қабырғаларына, батарея жақтарына және дұрыс емес пішінді құлақ өзектеріне сәйкес келуге мүмкіндік беретін тамаша иілу және ультра жұқа профильдерді ұсынады. Бұл шектелген қуыс кеңістігі және металл құрылымдардан туындаған сигнал кедергісі сияқты қиындықтарды тиімді шешеді.

Shenzhen Qianmu Communication Technology Co., Ltd. Шэньчжэньде орналасқан антенна өндірушісі ретінде құлаққап антеннасының дизайн шешімдерін үздіксіз жетілдіру үшін өзінің ішкі радиожиілік зертханасына сүйенеді және көптеген құлаққап брендтері үшін сенімді жеткізуші ретінде қызмет етеді.

Жұмыс принципі

Олар негізінен миниатюралық жазық радиожиілік сәулелену компоненттері. Сымсыз аудио модульден жоғары жиілікті электрлік сигналдар антеннаның сәулелену тізбегіне беріледі, ол оларды электромагниттік индукция арқылы электромагниттік толқындарға түрлендіреді. Бір уақытта антенна сыртқы Bluetooth электромагниттік толқындарын басып алады және оларды негізгі басқару чипіне беру үшін қайтадан электр сигналдарына түрлендіреді, бұл смартфондар мен құлаққаптар арасында екі жақты аудио деректерін тасымалдауға мүмкіндік береді. Құлаққапты пайдалану сценарийлеріндегі өнімділікті оңтайландыру үшін адам басынан туындайтын сигналды сіңіру жоғалуын азайту үшін антеннаның беру нүктесін және жерге қосудың сәйкестік дизайнын нақтыладық. Нақты әлемдегі сынақ жағдайы: Дәл сол TWS құлақаспаптары үшін стандартты серіппелі антеннаны Qianmu икемді құлаққап антеннасымен ауыстыру қабырға арқылы тұрақты қосылу қашықтығын 3,2 м-ден 6,1 м-ге дейін ұлғайтып, ажырату ықтималдығын 72%-ға азайтты (нақты адамның тозуы туралы есептер бар анекогенді камерада жиналған сынақ деректері; қол жетімді сынақ).

Үйлесімді құрылғылар тізімі

Бұл икемді құлаққап антеннасы әртүрлі сымсыз аудио терминалдармен кеңінен үйлесімді:

1. TWS True Wireless Bluetooth құлаққаптары (құлақтағы, жартылай құлақтағы)

2. Артқы жағы ашық құлаққапты Bluetooth құлаққаптары, ауа өткізгіш құлаққаптар

3. Сүйек өткізгіш сымсыз құлаққаптар, мойын жолақты Bluetooth құлаққаптары

4. Көмекші дыбыс қабылдау құлаққаптары, сымсыз есту аппараты үлгісіндегі құлаққаптар

5. Кірістірілген модификация шешімі бар шағын гарнитура портативті сымсыз құлаққаптар

Негізгі сату нүктелері

1.Ультра жұқа және икемді, құлаққаптардың экстремалды жинақталуына сәйкес келуге арналған

Ең аз иілу радиусы ≤1,5 ​​мм болатын 0,12–0,3 мм қалыңдықта қол жетімді, ол мыс крекингсіз немесе қабаттасусыз ондаған мың иілу циклдерін қолдайды. Оны құлақаспаптың өзектеріне, батарея жақтарына немесе корпустардың қисық ішкі қабырғаларына жабыстыруға болады, бұл тегіс ПХД аймақтарының қажеттілігін болдырмайды және құрылымдық инженерлерге құлаққап өлшемін азайтуға көмектеседі.

Нақты фото: Нақты уақытта антеннаның көп бұрышты иілу сынағы

2.Тұрақты RF өнімділігі ажыратулар мен кешігуді азайтады

Qianmu Communications RF командасы кедергілерді сәйкестендіру модельдеуін мерзімінен бұрын аяқтап, VSWR ≤1,8 құлаққап антеннасына және сигналдың жоғары сәулелену тиімділігіне қол жеткізді. Бұл тозу кезінде бастың бітелуінен туындайтын сигналдың әлсіреуін тиімді түрде азайтады, жүгіру және жол жүру сценарийлерінде дыбыстың кекіруін азайтады.

3.Оңай автоматтандырылған құрастыру үшін жоғары температуралы жабысқақ тіреуішпен жабдықталған

Антеннаның артқы жағында жоғары температураға төзімді екі жақты желім бар, ол қорғаныш пленканы алып тастау арқылы жылдам және қауіпсіз бекітуге мүмкіндік береді - қысқыштар немесе бұрандалар қажет емес. Бұл дизайн зауыттық өндірістік желілерде жылдам құрастыру үшін өте қолайлы, орнату кезінде жұмыс уақытын азайтады.

4.Жоғары теңшеу (зауыттық тікелей жеткізу артықшылығы)

Қытайлық құлаққап антеннасының өндірушісі ретінде біз 外形轮廓 (外形), жиілік диапазонын реттеуді (негізінен 2,4 ГГц Bluetooth， кеңейтілетін), сым ұзындығын, терминал түрін (U.FL， консервіленген контактілер) және субстрат материалын (үнемді деңгейге арналған PI / жоғары деңгейге арналған LCP) теңшеуді қолдаймыз. Біз шағын партиялар үшін үлгі өндірісін және үлкен көлемдегі тапсырыстар үшін сенімді жеткізу мерзімдерін ұсынамыз.

5. Қатаң сапаны бақылау, жоғары консистенция

Құлақаспап антенналарының әрбір партиясы РЖ анекогенді камерасында сынама алу және сынау, сондай-ақ жоғары төмен температурадағы циклдік және иілу қартаю сынақтарынан өтеді, партия өнімділігінің ауытқуларын болдырмайды және оларды ұзақ мерзімді брендтік құлаққаптарды жаппай өндіруге жарамды етеді.

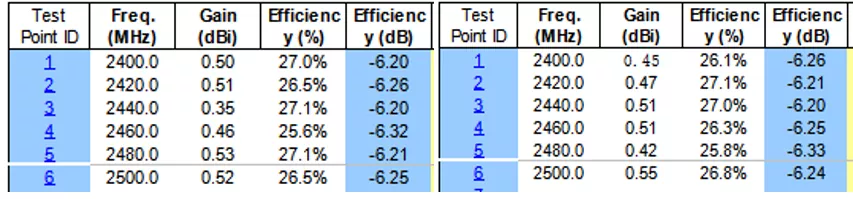

Техникалық сипаттамалар

Икемді құлаққап антеннасы және саладағы жалпы антенна шешімдері

Көптеген құлаққап өндірушілері серіппелі антенналар, қатты ПХД антенналары және керамикалық антенналар арасында үзілген антенналарды таңдау кезінде күреседі. Құлақаспаптардың мыңдаған жобалары бойынша нақты сынақтарға сүйене отырып, біз анық және интуитивті салыстыруды жасадық:

Құлақаспаптарыңыздың ішкі кеңістігі шектеулі болса, корпус пішіндері дұрыс емес болса немесе жаппай өндірісте жоғары консистенцияны қажет етсе, икемді құлаққап антеннасы оңтайлы шешім болып табылады. Шэньчжэньде орналасқан түпнұсқа өндіруші ретінде Qianmu Communications прототипіңізге сәйкес антенна дизайнын жылдам оңтайландыра алады.

РЖ анекогенді камераны сынау жабдығы

Дұрыс икемді құлаққап антеннасын қалай таңдауға болады

Құлаққаптарды сатып алу бойынша көптеген инженерлер үлгілерді таңдау кезінде жиі қателеседі. Жеткізушілерге қызмет көрсетудің көп жылдық тәжірибесіне сүйене отырып, мұнда таңдаудың төрт негізгі критерийі берілген:

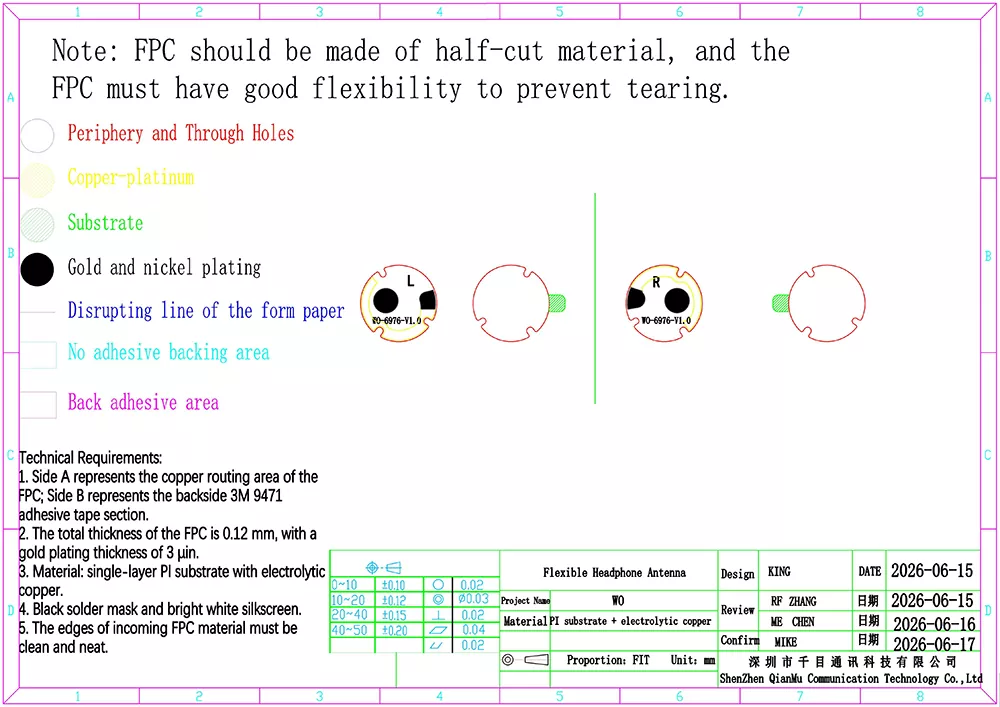

1. Құлақаспаптағы қолжетімді ішкі кеңістікті растауға басымдық беріңіз және қуыстың ұзындығының, енінің, биіктігінің және құрылымының 3D сызбаларын беріңіз. Біз антеннаның максималды өлшемдерін және рұқсат етілген иілу аймақтарын бағалаймыз. Стандартты дайын антенналарды тікелей сатып алмаңыз, себебі бұл сигналдың нашар өнімділігіне әкелуі мүмкін.

2. Қоршаған ортаны пайдалану мақсаттарын нақты анықтаңыз. Спорттық және сыртқы құлаққаптарға арналған өнімдер үшін иілуге ​​және дірілге төзімділікке оңтайландырылған нұсқаларды таңдаңыз; экспорттық өнім үшін мақсатты нарықтың экологиялық сертификаттау талаптарын алдын ала растау.

3. РЖ баптауды қолдау қызметтеріне назар аударыңыз — жай ғана икемді құлаққап антеннасын сатып алу ыңғайлылыққа кепілдік бермейді! Антеннаны дұрыс сәйкестендірусіз және баптаусыз, тіпті ең жақсы материалдар өнімділіктің артта қалуына әкелуі мүмкін. Жай делдалды емес, ішкі радиожиілік инженерлері бар өндірушіні таңдаңыз.

4. Ресми тапсырысты орналастырмас бұрын бізге үлгіні сынақтан өткізу үшін жіберіңіз. Біз тапсырыс берушінің орнында сынақтан өткізу үшін прототиптік антенналарды шығарамыз. Жаппай өндіріс сәтті сынақтан кейін ғана басталады, даму қаупін азайтады.

Жиі қойылатын сұрақтар

1-сұрақ: Құлаққап антеннасы реттелетін өлшемді қолдайды ма?

Ж: Иә, біз теңшеуді қолдаймыз. Зауыт ретінде біз құлаққаптың ішкі құрылымына сәйкес сыртқы өлшемдерді, қорғасын ұзындығын және терминал түрін қалыпқа келтіріп, реттей аламыз. Сіз 2D/3D сызбаларын бере аласыз, біз дизайнды бағалаймыз және үлгілерді шығарамыз.

2-сұрақ: Құлаққап антенналары үшін ең аз тапсырыс мөлшері (MOQ) қандай?

A: MOQ төмен стандартты құлаққап антенналары; Шағын мөлшерде қол жетімді тапсырыс үлгілері және жаппай өндіріс тапсырыстары үшін MOQ келісілуі мүмкін. Анықтама алу үшін біздің сату тобына хабарласыңыз.

3-сұрақ: Антеннаның RF сынақ есебін бере аласыз ба?

A: Иә. Өнімдердің әрбір партиясы зауыттық сынақ деректерімен бірге келеді, сонымен қатар біз құжаттаманың толық қадағалануын қамтамасыз ете отырып, тұтынушы сұрауы бойынша үшінші тараптың тексеру есептерін ұсына аламыз.

4-сұрақ: Құлаққап антеннасы Bluetooth 5.3 модулімен үйлесімді бола ала ма?

A: Толық үйлесімді. Икемді құлаққап антеннасы стандартты 2.4G ISM диапазонында жұмыс істейді және Bluetooth 5.0/5.1/5.2/5.3 аудио модульдерінің барлық сериясымен үйлесімді.

5-сұрақ: Өнімді экспорттау үшін қандай құжаттарды ұсынуға болады?

A: Біз әртүрлі елдерде кедендік ресімдеу талаптарын қанағаттандыру үшін проформалық шот-фактураларды, орау парақтарын, RoHS және CE есептерін, бизнес лицензияларын және басқа құжаттарды ұсына аламыз.
