Дұрыс NB-IoT антеннасы өнеркәсіптік IoT құрылғыларының қосылуы мен сенімділігін қалай жақсарта алады

Цянму, сымсыз байланыс шешімдеріне маманданған кәсіби антенна өндірушісіNB-IoT антеннасыөнеркәсіптік IoT құрылғылары, смарт есептеу жүйелері және сыртқы басқару шкафтары үшін сенімді қосылымды қолдауға арналған. 700 МГц-тен 960 МГц-ке дейінгі толық диапазонды қамту, IP67 стандартына сай су өткізбейтін дизайны және икемді орнату және қосқыш опциялары бар бұл антенна жабдықты әзірлеушілерге күрделі ортада сымсыз байланыстың практикалық мәселелерін шешуге көмектеседі.

NB-IoT антеннасы ұялы желілер арқылы деректердің шағын көлемін тасымалдайтын тар жолақты заттардың интернеті құрылғылары үшін маңызды РЖ құрамдас бөлігі болып табылады. Дұрыс антеннаны таңдау жиілік диапазонын сәйкестендіруден көп нәрсені қамтиды. Инженерлер сондай-ақ орнату орнын, қоршау материалдарын, кедергіні, антеннаның өсуін, гидрооқшаулағышты, кабельдің жоғалуын және қосқыш үйлесімділігін ескеруі керек. Бұл нұсқаулық NB-IoT антеннасының қалай жұмыс істейтінін, оның қайда қолданылатынын, қандай техникалық сипаттамалар маңызды екенін және ұзақ мерзімді өнеркәсіптік орналастыру үшін шешімді қалай таңдау керектігін түсіндіреді.

Мазмұны

1. NB-IoT антеннасы дегеніміз не?
2. NB-IoT антеннасы қалай жұмыс істейді?
3. Қандай мүмкіндіктер маңызды?
4. NB-IoT антенналары қайда қолданылады?
5. Негізгі техникалық сипаттамалар қандай?
6. Дұрыс антеннаны қалай таңдауға болады?
7. Орнату өнімділікті қалай жақсарта алады?
8. Жиі қойылатын сұрақтар
9. Қорытынды

1. NB-IoT антеннасы дегеніміз не?

NB-IoT антеннасы — құрылғыға тар жолақты заттар интернеті ұялы желісі арқылы сымсыз сигналдарды жіберуге және қабылдауға мүмкіндік беретін радиожиілік құрамдас бөлігі. NB-IoT көбінесе аз қуат тұтынуды, кең аумақты қамтуды және шағын деректерді беру үшін сенімді байланысты қажет ететін қосылған құрылғыларға арналған.

Әдеттегі құрылғыларға смарт су есептегіштері, газ есептегіштері, электр қуатын бақылау терминалдары, қоршаған орта сенсорлары, өнеркәсіптік контроллерлер және қашықтан бақылау жабдықтары жатады. Бұл қолданбалар жиі техникалық қызмет көрсетусіз ұзақ уақыт жұмыс істей алады, бұл антеннаны таңдауды жалпы өнім дизайнының маңызды бөлігі етеді.

NB-IoT антенналары бірнеше түрде қол жетімді:

• Кірістірілген антенналар:Кеңістік пен сыртқы түрі маңызды болып табылатын құрылғы корпусына немесе контур жинағына біріктірілген.
• Патч антенналары:Таңдалған кірістірілген сымсыз қолданбалар үшін қолайлы ықшам құрылымдар.
• Көлікке орнатылған антенналар:Белгілі бір мобильді жабдық пен орнату жағдайларына арналған сыртқы шешімдер.

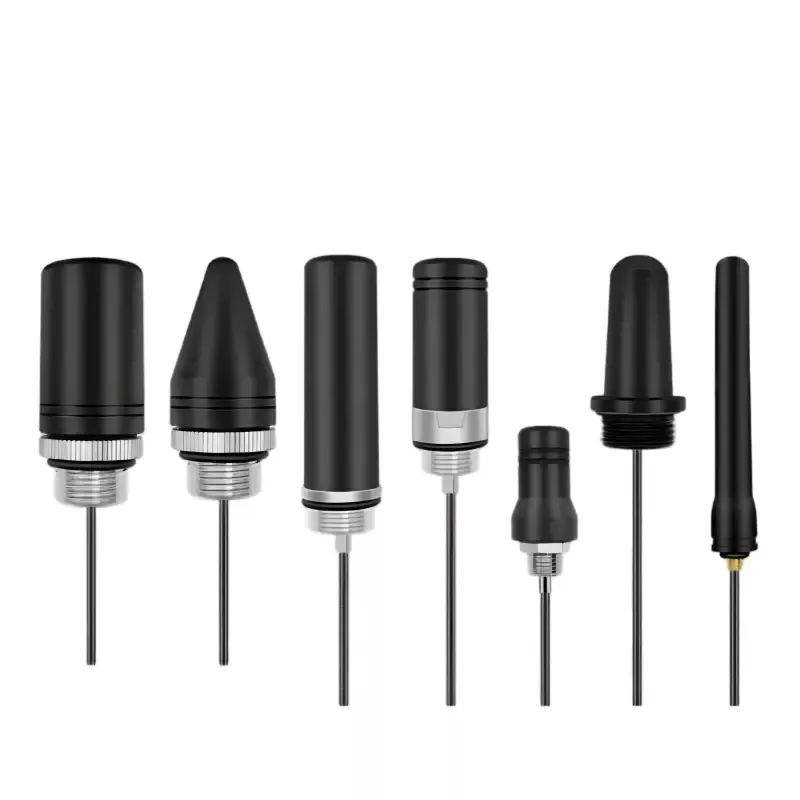

• Бұрандалы сыртқы антенналар:Қоршау панелі арқылы орнатылған антенналар, көбінесе металл шкафтар мен сыртқы өнеркәсіптік жабдық үшін қолайлы.

Металл қоршаулардың ішіне орнатылған жабдық үшін сыртқы антенна толығымен шкаф ішінде орналасқан антеннаға қарағанда тиімдірек РЖ жолын қамтамасыз ете алады. Qianmu компаниясының NB-IoT антенна шешімі сыртқы шкаф қондырғыларына арналған және әртүрлі монтаждық жіптерді, кабель ұзындықтарын және қосқыш конфигурацияларын қолдайды.

2. NB-IoT антеннасы қалай жұмыс істейді?

NB-IoT антеннасы сымсыз байланыс модулінен электрлік сигналдарды электромагниттік толқындарға түрлендіреді және ұялы желіден келетін радиосигналдарды қабылдайды. Оның өнімділігі антеннаның электрлік дизайнына, жұмыс жиілігіне, қоршаған материалдарға және оны орнату тәсіліне байланысты.

Үш инженерлік ой ерекше маңызды.

Жиілік сәйкестігі

Антенна мақсатты NB-IoT желісі пайдаланатын жиілік диапазондарына арналған болуы керек. Жұмыс диапазонына нашар сәйкестендірілген антенна таратқышты тиімді сәулелендірудің орнына көбірек РЖ энергиясын көрсете алады. Сондықтан орналастыру алдында жиілікті қамту және кедергінің сәйкестігі тексерілуі керек.

Кедергі және радиожиілік тиімділігі

50 Ом кедергісі РЖ жүйелерінде кеңінен қолданылады. Антеннаны, коаксиалды кабельді және байланыс модулін сәйкестендіру шағылысуларды азайтуға және сигнал беруді тиімді сақтауға көмектеседі. Кернеудің тұрақты толқындарының қатынасы (VSWR) кедергілерді сәйкестендірудің пайдалы көрсеткіштерінің бірі болып табылады, бірақ ол жалпы антенна тиімділігін немесе нақты әлемдегі байланыс ауқымын дербес белгілемейді.

Қоршау және қоршаған ортаға әсерлері

Металл шкафтар радиожиілік сәулеленуіне кедергі келтіруі немесе өзгертуі мүмкін, ал жақын жердегі кабельдер, қуат көздері және электрондық компоненттер антеннаның жұмысына әсер етуі мүмкін. Антеннаны шкафтан тыс орнату, антеннаның дизайн талаптарына сәйкес орнатылып, жерге тұйықталған болса, қоршауға қатысты экрандауды азайтуға көмектеседі.

3. Өнеркәсіптік NB-IoT антеннасында қандай мүмкіндіктер маңызды?

Өнеркәсіптік IoT жабдықтары көбінесе ашық ауада немесе техникалық қызмет көрсетуге қол жетімділігі шектеулі жерлерде жұмыс істейді. Сондықтан сәйкес антенна электрлік үйлесімділікті механикалық төзімділікпен және орнату икемділігімен біріктіруі керек.

Кең жиілікті қамту

Қолдау көрсетілетін кең жиілік диапазоны өнімді үйлесімді NB-IoT желілерінде орналастыруды жеңілдетеді. Qianmu-ның ерекше сыртқы антеннасы 700–960 МГц қамтиды, бірақ сатып алушылар ұялы байланыс операторы мен байланыс модулі қолданатын нақты жиілік диапазондарын әлі де растауы керек.

IP67 су өткізбейтін және шаң өткізбейтін қорғаныс

IP67 стандарты бойынша қоршау шаңнан қорғауды қамтамасыз етуге және қолданыстағы сынақ талаптарында белгіленген уақытша суға батыру жағдайларына төтеп беруге арналған. Бұл рейтинг жаңбырға, шаңға және ауа райының өзгеруіне ұшыраған сыртқы бақылау шкафтары үшін құнды. Панельді дұрыс орнату және тығыздау жабдықты жинақтау деңгейінде қорғанысты сақтау үшін маңызды болып қала береді.

Икемді орнату және қосылым опциялары

Әртүрлі шкафтар әртүрлі монтаж өлшемдерін және кабельді орналастыруды қажет етеді. M12 және M16 бұрандалы опциялары әртүрлі панель конструкцияларын орналастыруға көмектесе алады, ал SMA, IPEX, BNC және N-типті қосқыштар әртүрлі RF интерфейстерімен әлеуетті үйлесімділікті ұсынады. Таңдалған үлгі үшін нақты қосқыштың жынысы мен интерфейсі расталуы керек.

Қоршаған ортаға төзімділік

Корпус материалдары, тығыздағыш компоненттер, кабель құрылысы және коррозияға төзімді металл бөлшектер ұзақ мерзімді сенімділікке әсер етеді. Жағалаудағы қондырғылар, көлік жабдықтары және сыртқы коммуналдық жүйелер үшін сатып алушылар температура шектерін, діріл әсерін, коррозия қаупін және техникалық қызмет көрсету талаптарын бірге бағалауы керек.

4. NB-IoT антенналары қайда қолданылады?

NB-IoT антенналары қашықтан бақылаудың кең ауқымын және деректер жылдамдығы төмен байланыс қолданбаларын қолдайды. Сыртқы су өткізбейтін конструкциялар әсіресе құрылғылар металл шкафтарда орнатылған немесе сыртқы жағдайларға ұшыраған кезде пайдалы.

Су мен газды смарт есептегіш

Қосылған есепке алу жүйелері тұтыну көрсеткіштерін және операциялық ақпаратты қашықтан басқару платформаларына жібереді. Антеннаны орналастыру жер асты инженерлік желілерінде, сыртқы қоршауларда немесе құрылыс материалдарымен қоршалған жерлерде есептегіштер орнатылған кезде байланыс сенімділігіне әсер етуі мүмкін.

Электр және өнеркәсіптік бақылау

Қуатты бақылау терминалдары, электр есептегіш концентраторлары және өнеркәсіптік басқару шкафтары жабдық күйі мен өлшем деректерін хабарлау үшін сымсыз қосылымды пайдаланады. Сыртқы антенна металл қоршаулар жасаған РЖ шектеулерін шешуге көмектеседі.

Ақылды қала және қоршаған ортаны бақылау

Ауа сапасының сенсорлары, жол шаңын бақылау станциялары, ауа райын бақылау жабдығы және интеллектуалды көше жарығы контроллері таратылған орындарда сенімді сымсыз байланыстарды қажет етуі мүмкін. Бұл құрылғылар ашық ауада жұмыс істегенде гидрооқшаулағыш және сәйкес температура көрсеткіштері маңызды.

Ауылшаруашылық IoT

Топырақты қашықтан бақылау, жылыжайдағы қоршаған ортаны бақылау және акваөсіру су сапасын бақылау NB-IoT қосылымын әдеттегі сымды желі ыңғайсыз жерлерден өлшемдерді тасымалдау үшін пайдалана алады.

Қашықтағы жабдық дабылдары

Өнеркәсіптік нысандар қалыпты емес жағдайлар, жабдық ақаулары немесе жұмыс күйіндегі өзгерістер туралы хабарлау үшін қосылған терминалдарды пайдалана алады. Антенна өнімділігі желі қолжетімділігімен, қуатты басқарумен және байланыс модулінің қолдау көрсетілетін мүмкіндіктерімен қатар бағалануы керек.

5. NB-IoT антеннасының негізгі техникалық сипаттамалары қандай?

Техникалық сипаттамалар антенна үлгілерін салыстыру үшін практикалық негіз береді. Төмендегі кестеде Qianmu компаниясының сыртқы NB-IoT антеннасының жарияланған параметрлері жинақталған. Тапсырыс берілетін нақты модель үшін баға ұсыныстары мен деректер парағымен спецификациялар қайта расталуы керек.

Бұл спецификациялар NB-IoT санатындағы әрбір антеннаны емес, ұсынылған өнімді сипаттайды. Нақты өнімділік таңдалған конфигурацияға, орнату ортасына, желі диапазонына, кабельді бағыттауға және хост құрылғысына байланысты. Арнайы қабылдау критерийлері қажет болғанда сатып алушылар тиісті сынақ деректерін сұрауы керек.

6. Сіз дұрыс NB-IoT антеннасын қалай таңдайсыз?

Антеннаны таңдау дайын құрылғының байланыс талаптарынан басталады. Зертханада жақсы жұмыс істейтін модель металл панельдердің, электр электроникасының немесе басқа РЖ-сезімтал компоненттердің жанында орнатылғанда әртүрлі нәтижелер беруі мүмкін.

Жабдықтаушылар мен антенна конфигурацияларын бағалау кезінде келесі бақылау тізімін пайдаланыңыз:

• Желі жолақтарын растаңыз:Орналастырылған оператор және NB-IoT модулі қолдайтын жиіліктерді тексеріңіз.
• Орнату орнын бағалаңыз:Антеннаның пластик корпустың ішіне, металл шкафтың сыртына немесе мобильді жабдыққа орнатылатынын анықтаңыз.
• Дұрыс орнату жіпін таңдаңыз:Панельдің қалыңдығын, саңылау диаметрін, қолжетімді саңылауды және тығыздау талаптарын тексеріңіз.
• Қосқышты сәйкестендіріңіз:Байланыс модуліндегі қосқыш түрін, жынысын, кабель кедергісін және интерфейсті растаңыз.
• Сәйкес кабель ұзындығын таңдаңыз:Қажет емес кабель ұзындығын болдырмаңыз, себебі коаксиалды кабель антеннаға берілетін немесе антеннадан алынған сигналды азайтуы мүмкін РЖ жоғалуына әкеледі.
• Қоршаған орта жағдайына шолу:Жаңбырды, шаңды, шектен тыс температураны, діріл мен тұз әсерін ескеріңіз.
• Тиісті сынақ ақпаратын сұрау:Жиілік реакциясын, VSWR, күшейтуді және ұсынылған үлгіге қолданылатын кез келген экологиялық сынақ нәтижелерін қарап шығыңыз.
• Толық құрылғыны тексеріңіз:Нақты қоршауды, кабель бағытын, модульді және белгіленген орнату орнын пайдаланып қосылымды және сигнал сапасын тексеріңіз.

OEM жобалары үшін теңшеу сонымен қатар корпус өлшемдерін, кабель ұзындығын, қосқыш конфигурациясын және орнату құрылымын қамтуы мүмкін. Құрал немесе жаппай өндіріс алдында осы талаптарды талқылау кейінірек әзірлеу цикліндегі интеграциялық өзгерістерді азайтуға көмектеседі.

7. Орнату NB-IoT антеннасының өнімділігін қалай жақсарта алады?

Тіпті дұрыс белгіленген антеннаның өзі нашар орнатылған болса, төмен жұмыс істей алады. Бірнеше практикалық шаралар РЖ өнімділігін сақтауға және қоршаған ортаны қорғауды сақтауға көмектеседі.

1. Сәйкес орнату орнын таңдаңыз.Сыртқы шкаф антенналары үшін жақын маңдағы металл құрылымдардың қажетсіз кедергілерін болдырмайтын қолайлы панель орнын пайдаланыңыз.
2. Орнату жабдығын дұрыс бекітіңіз.Жіпке зақым келтірмеу немесе тығыздағышты бұзбау үшін өндірушінің орнату нұсқауларын және қатайту талаптарын орындаңыз.
3. Коаксиалды кабельді мұқият бағыттаңыз.Өткір иілуден, қайта-қайта бүктеуден, шымшудан және қажетсіз кабель жүргізуден аулақ болыңыз.
4. Қажет болса, кабельді кедергі көздерінен бөліңіз.Жабдықтың орналасуы рұқсат етілгенде, РЖ сымдарын шулы электр электроникасынан және коммутациялық құрамдас бөліктерден алыс ұстаңыз.
5. Тығыздағыш компоненттерді тексеріңіз.Тығыздауыштар мен кабель кіру нүктелерінің, әсіресе сыртқы шкафтарда дұрыс орнатылғанына көз жеткізіңіз.
6. Соңғы құрастырудан кейін сынақ.Желіні тіркеуді, сигнал көрсеткіштерін және қолданба деңгейіндегі деректерді ұсынуды жұмыс жағдайларында бағалаңыз.

Орнату соңғы механикалық тапсырма ретінде емес, антенна жүйесінің дизайнының бөлігі ретінде қарастырылуы керек. Толық жинақты сынау - антеннаны бөлек бағалау кезінде пайда болмауы мүмкін мәселелерді анықтаудың ең сенімді жолы.

8. NB-IoT антенналары туралы жиі қойылатын сұрақтар

1-сұрақ: NB-IoT антеннасы қандай жиілік диапазонын қолдауы керек?

Қажетті ауқым мақсатты желі пайдаланатын ұялы байланыс жолақтарына байланысты. Цянмудың ерекше сыртқы антеннасы 700–960 МГц жиілігін қамтиды. Модельді таңдамас бұрын жергілікті желіні орналастыруды және модуль үйлесімділігін растаңыз.

2-сұрақ: NB-IoT антеннасын металл басқару шкафына орнатуға болады ма?

Иә. Бұрандалы сыртқы антенна жиі металл шкафтар үшін қолайлы, себебі радиаторды қоршаудан тыс орналастыруға болады. Арнайы үлгі үшін орнату дизайны, жерге қосу немесе муфтаның орналасуы және орнату нұсқаулары орындалуы керек.

3-сұрақ: IP67 стандартына сай NB-IoT антеннасы сыртта пайдалануға жарамды ма?

IP67 рейтингі белгіленген сынақ жағдайларында шаң мен судың түсуінен қорғаудың анықталған деңгейін көрсетеді. Ол көптеген сыртқы қолданбалар үшін жарамды болуы мүмкін, бірақ толық орнату сонымен қатар тиісті герметика мен қоршаған ортаны қорғауды қамтамасыз етуі керек.

4-сұрақ: Кабель ұзындығы мен қосқыш түрін реттеуге болады ма?

Иә. Qianmu 1,5 м-ден 10 м-ге дейінгі кабель опцияларын және SMA, IPEX, BNC және N түрін қоса, қосқыш таңдауларын тізімдейді. Қол жетімділік таңдалған конфигурацияға байланысты, сондықтан баға ұсынысын сұраған кезде қосқыш мәліметтерін және кабель талаптарын растаңыз.

5-сұрақ: Антеннаның жоғарылауы әрқашан жақсы қосылымды қамтамасыз ете ме?

Жоқ. Пайданы сәулелену үлгісімен, орнату бағытымен, желі жағдайларымен және қабылдау жүйесімен қатар ескеру қажет. Жоғарырақ антенна автоматты түрде барлық бағытта немесе жерде жақсы өнімділікке кепілдік бермейді.

6-сұрақ: Орнату кезінде сигнал жоғалуын қалай азайтуға болады?

Сәйкес аз шығынды коаксиалды кабельді пайдаланыңыз, сәйкес кабель ұзындығын таңдаңыз, өткір иілулерді болдырмаңыз, дыбыс қосқышының жиналуын қамтамасыз етіңіз және антеннаны маңызды кедергілерден алыс орналастырыңыз. Антеннаны соңғы корпусқа орнатқаннан кейін өнімділікті тексеріңіз.

7-сұрақ: теңшелген NB-IoT антеннасын сұраған кезде қандай ақпаратты беруім керек?

Жұмыс жиілігі диапазондарын, байланыс модулінің үлгісін, қоршау материалын, орнату өлшемдерін, кабель ұзындығын, қосқыш түрін, қоршаған орта жағдайларын, мақсатты мөлшерді және кез келген қажетті РЖ немесе кіруден қорғау сынақ критерийлерін қамтамасыз етіңіз. Бұл ақпарат жеткізушіге үйлесімділікті бағалауға және сәйкес конфигурацияны ұсынуға көмектеседі.

9. Қорытынды: Неғұрлым сенімді IoT қосылымын құру

Жақсы таңдалған NB-IoT антеннасы қосылған құрылғыларға смарт өлшеу мен өнеркәсіптік бақылаудан қоршаған ортаны сезіну және сыртқы басқару жүйелеріне дейінгі қолданбаларда тиімді сымсыз байланысты қолдауға көмектеседі. Жиілік үйлесімділігі, кедергілердің сәйкестігі, монтаж құрылымы, кабельді таңдау және қоршаған ортаны қорғау түпкілікті нәтижеге ықпал етеді.

Цянму 700–960 МГц қамту, IP67 қорғанысы, M12 және M16 орнату опциялары және конфигурацияланатын кабель мен қосқыш таңдаулары бар сыртқы NB-IoT антенна шешімін ұсынады. Жабдық өндірушілері, жүйелік интеграторлар және IoT өнімін әзірлеушілер үшін бұл параметрлерді нақты жұмыс жағдайларымен бағалау сенімді орналастыру жолындағы маңызды қадам болып табылады.
