FPC және PCB антенналары: ықшам электронды құрылғылар үшін негізгі айырмашылықтар

Ықшам электронды құрылғы үшін антеннаны таңдау бос кеңістікке сәйкес келетін құрамдас табудан көп нәрсені қамтиды. Антенна құрылғының ПХД орналасуымен, қоршауымен, жұмыс жиілігімен және қоршаған құрамдас бөліктерімен жұмыс істеуі керек.

FPC антенналары және ПХД антенналары ендірілген сымсыз дизайнға арналған екі нұсқа болып табылады. Екеуі де ықшам электроникада қолданылуы мүмкін, бірақ олар құрылыста, орнату талаптарында және өндіріс процесіне қалай сәйкес келетінінде ерекшеленеді.

IoT құрылғыларын, планшеттерді, киілетін электрониканы және сымсыз терминалдарды әзірлеуші ​​инженерлер үшін бұл айырмашылықтарды ерте түсіну прототиптеу кезінде қажетсіз дизайн өзгерістерін болдырмауға көмектеседі.

FPC антеннасы дегеніміз не?

FPC антеннасы икемді баспа схемасының субстратта өткізгіш үлгісін пайдаланады. Оның жұқа құрылымы оны қолайлы тар кеңістіктерге немесе электронды қоршаудың ішіндегі белгілі бір қисық беттерге орнатуға мүмкіндік береді.

Бұл негізгі ПХД антенна үшін жеткілікті орынды қамтамасыз етпегенде немесе құрылғы корпусы басқа орнату орнын қажет еткенде пайдалы болуы мүмкін.

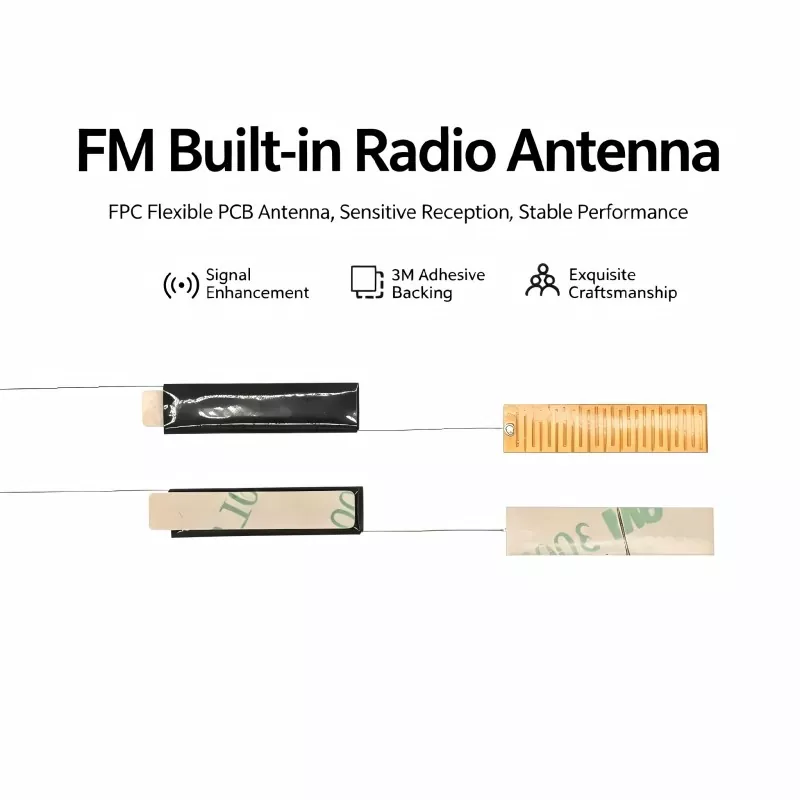

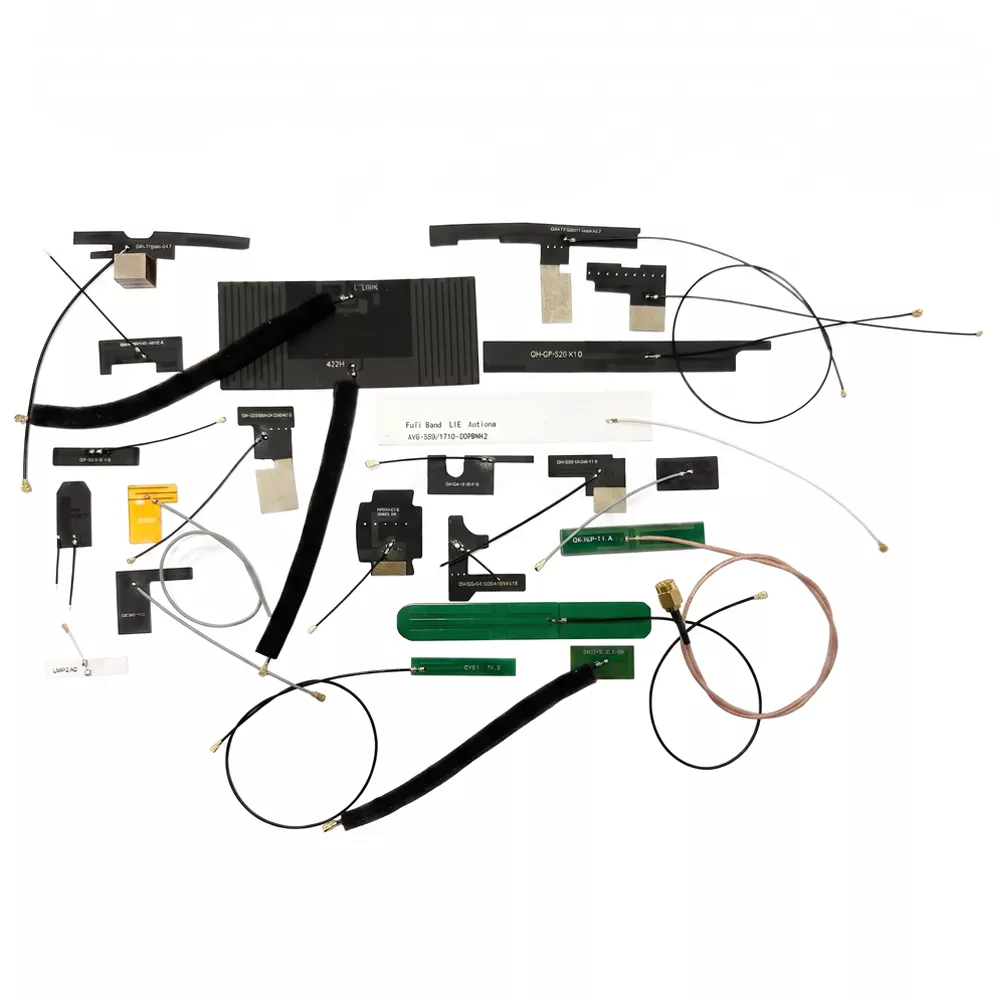

Әдеттегі қолданбаларға киілетін электроника, қол терминалдары, портативті құрылғылар және ықшам IoT жабдықтары жатады. TheFPC антеннасының диапазоныQianmu компаниясының сипаттамалары құрылғы талаптарына сәйкес таңдалған әртүрлі сымсыз қолданбаларға арналған кірістірілген антенна шешімдерін қамтиды.

FPC антеннасын бағалау кезінде инженерлер оның өлшемдерін, жұмыс жиілігін, кабель мен қосқыш опцияларын, монтаждау әдісін және жақын маңдағы металл құрамдас бөліктерден тазартуды тексеруі керек.

PCB антеннасы дегеніміз не?

ПХД антеннасы баспа платасындағы өткізгіш үлгі арқылы жасалады. Дизайнға байланысты ол негізгі ПХД-ге біріктірілуі немесе арнайы тақтаға орналастырылуы мүмкін.

Бұл тәсіл схемалық платада сәулелену элементі және оның қажетті саңылауы үшін жеткілікті орын болған кезде бөлек антенна құрамдас бөлігінің қажеттілігін азайтуы мүмкін. Ол көбінесе сымсыз модульдер, IoT контроллерлері, смарт үй жабдықтары және салыстырмалы түрде тұрақты тақта орналасуы бар басқа өнімдер үшін қарастырылады.

Дегенмен, ПХД антеннасы автоматты түрде арзанырақ немесе жақсырақ жұмыс істейтін опция емес. Оның нәтижелері антенна геометриясына, жер жазықтығына, тақта материалдарына, жақын құрамдас бөліктерге және соңғы қоршауға байланысты.

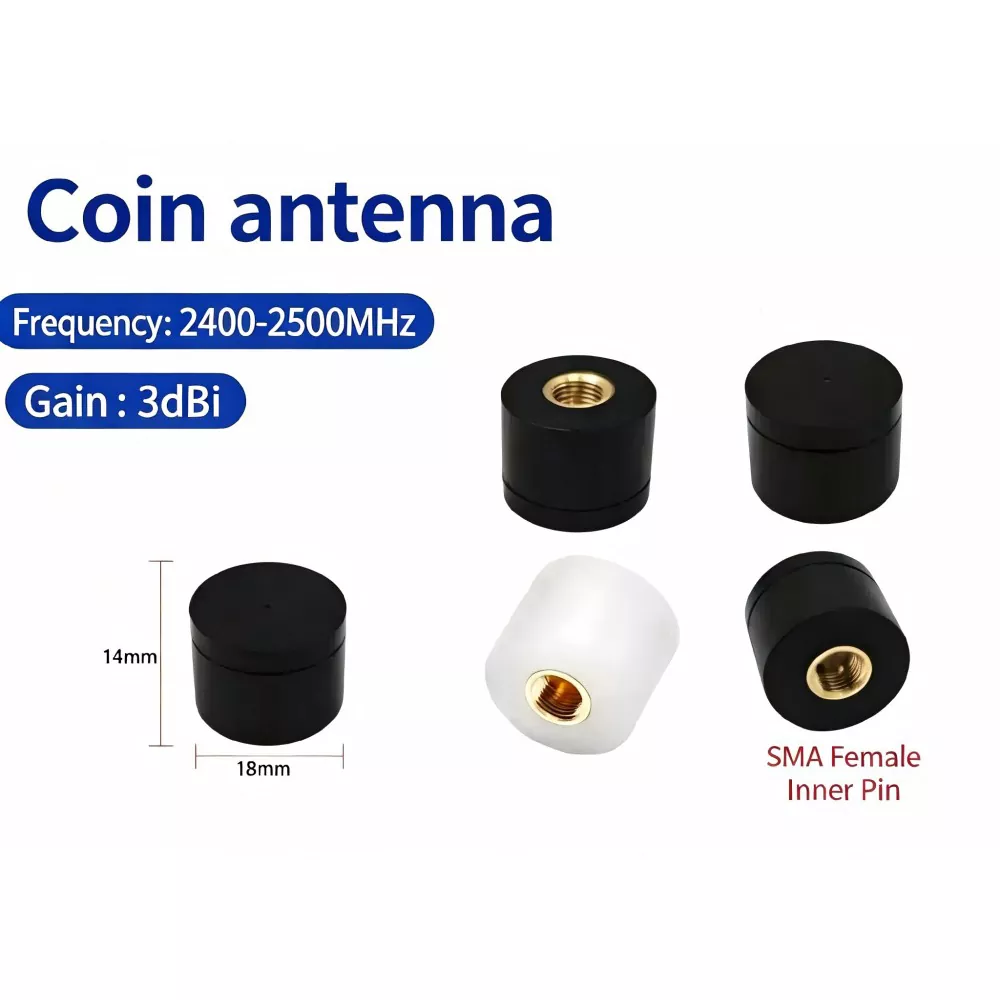

Цянмудікікірістірілген антенна шешімдеріәртүрлі құрылғы құрылымдары үшін FPC негізіндегі және ПХД біріктірілген тәсілдерді қамтиды.

FPC антеннасы PCB антеннасына қарсы: негізгі айырмашылықтар

Практикалық айырмашылық - әрбір антеннаның өнімге қалай сәйкес келетіні. FPC антеннасы орналастыруда көбірек еркіндік береді, ал ПХД антеннасы схеманың айналасында жобаланған кезде интеграцияны жеңілдетеді.

Ешбір түрі тағайындалған құрылғыда сынақсыз жақсы сымсыз өнімділікке кепілдік бермейді.

1. Орнату кеңістігі және механикалық дизайн

Қол жетімді кеңістік көбінесе бағалаудың бірінші факторы болып табылады.

FPC антеннасын антеннаның иілу шектері, орнату шарттары және электр талаптары сақталған жағдайда қоршау қабырғасының бойына немесе тар ішкі аймаққа орналастыруға болады. Бұл батарея, дисплей және негізгі плата қол жетімді кеңістіктің көп бөлігін алатын құрылғыларда пайдалы болуы мүмкін.

ПХД антеннасына схема тақтасында қолайлы аймақ қажет. Оның орналасуы радиациялық элементті, жер жазықтығы мен басқа құрамдас бөліктерден тазартуды есепке алуы керек.

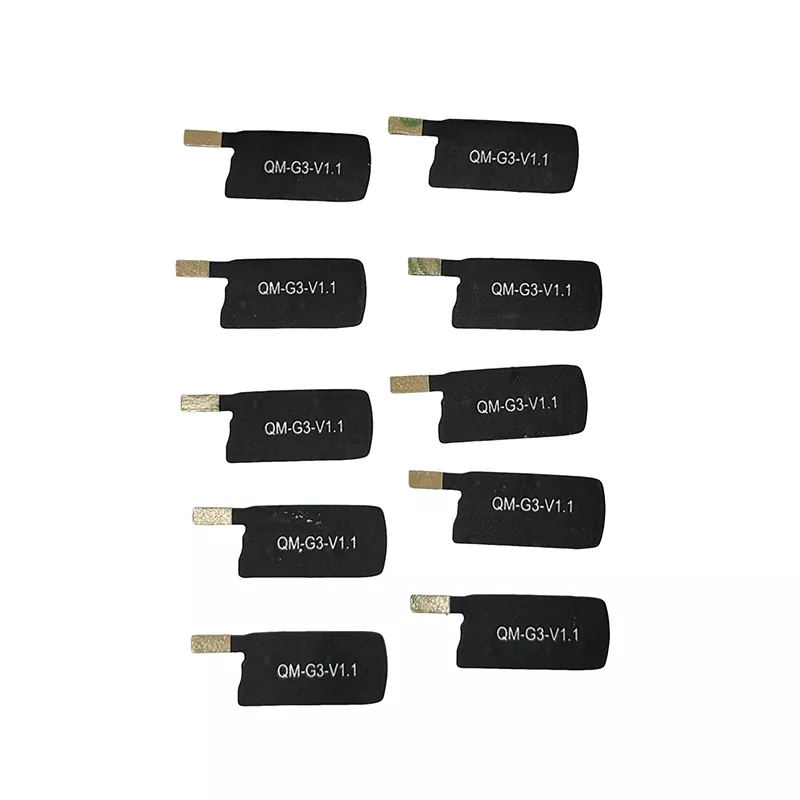

Мысалы, тығыз оралған ішкі орналасуы бар планшет адам көп жерлерден алыс орналасуы мүмкін икемді антеннаны бағалаудың пайдасын көруі мүмкін. ЦянмудікіӨте жұқа FPC планшеттік антеннасыинтеграцияның осы түрін бағалау кезінде қарастырылатын тиісті өнім болып табылады.

Соңғы таңдау тек антеннаның өлшемдеріне емес, толық механикалық дизайнға негізделуі керек.

2. РЖ өнімділігі және сигнал тұрақтылығы

Икемді антенна автоматты түрде күштірек қабылдауды қамтамасыз етпейді және ПХД біріктірілген антеннаның тұрақтырақ болуы міндетті емес.

Өнімділік жұмыс жиілігіне, антенна геометриясына, кедергінің сәйкестігіне, жер сілтемесіне, қоршау материалдарына және айналадағы компоненттерге байланысты. Батареялар, металл кронштейндер, дисплейлер және кабельдер орнатылған антеннаға әсер етуі мүмкін.

Антеннаны таңдамас бұрын инженерлер келесі параметрлерді растауы керек:

• Жұмыс жиілігі және қажетті өткізу қабілеттілігі

• Кедергі және VSWR

• Күшеу және сәулелену үлгісі

• Жердегі жазықтық пен антеннаның клиренсі

• Коннекторға және қоректендіру кабеліне қойылатын талаптар

• Дайын қоршаудағы өнімділік

Шағын сымсыз құрылғылар үшін антеннаны нақты орнату күйінде сынау өте маңызды. Дербес антеннадан алынған нәтижелер антенна соңғы өнімге жиналғаннан кейін оның өнімділігін көрсетпеуі мүмкін.

3. Өндіріс құны және құрастыру

Жалпы құны антенна бағасына ғана емес, құрылғының толық дизайнына байланысты.

ПХД антеннасы бар тақта орналасуына сәйкес келсе, бөлек құрамдастарды және құрастыру қадамдарын азайтуы мүмкін. Дегенмен, егер дизайн ПХД өлшемдерін, маршруттауды немесе құрамдастарды орналастыруды өзгертуді қажет етсе, бұл өзгерістер әзірлеу жұмысын арттыруы мүмкін.

FPC антеннасы жеке құрамдас болып табылады және қосымша бекіту материалдарын, кабельді немесе қосқышты қажет етуі мүмкін. Дегенмен, ол үлкен ПХД немесе корпусты қайта жобалаудан аулақ болған кезде практикалық болуы мүмкін.

OEM жобалары үшін келесі шығындарды салыстырыңыз:

• Антенна жасау

• ПХД және қоршау түрлендірулері

• Кабельдер, қосқыштар және монтаждау материалдары

• Құрастыру және тексеру

• Прототипті сынау және РЖ баптау

• Өндіріс көлемі және күтілетін сұраныс

Бірдей техникалық талаптарға негізделген баға ұсыныстарын сұрау екі технологияны олардың негізгі құрамдас бөліктерінің бағасы бойынша бағалаудан гөрі пайдалырақ салыстыруды қамтамасыз етеді.

4. Қолданбаңыз үшін қандай антенна қолайлы?

Сәйкес дизайн құрылғының физикалық құрылымына және сымсыз байланыс талаптарына байланысты.

Тағатын және тасымалданатын құрылғылар:FPC антеннасын қоршау қисық болғанда немесе ішкі орналасу қатаң антенна құрылымы үшін шектеулі орын қалдырғанда бағалауға тұрарлық болуы мүмкін.

Ақылды үй және IoT өнімдері:Екі нұсқа да қолайлы болуы мүмкін. Шешім сымсыз байланыс стандартына, тақтаның орналасуына, қоршауға және жинау процесіне байланысты.

Өнеркәсіптік сымсыз жабдық:ПХД антеннасы тақтаның орналасуы бекітілген және жеткілікті бос орын болған кезде жақсы жұмыс істей алады. Орнату кеңістігі шектелген кезде FPC антеннасы пайдалы болуы мүмкін.

Планшеттік және портативті терминалдар:Икемді антенна, әсіресе ішкі құрылым толып кеткенде, қосымша орналастыру опцияларын қамтамасыз ете алады. Соңғы таңдау әлі де РЖ тексеруін қажет етеді.

Цянмудікіөнім ассортиментітүрлі сымсыз қолданбаларға арналған ішкі және сыртқы антенна санаттарын қамтиды. Құрылғы сызбаларымен қатар қол жетімді өнім құрылымдарын қарап шығу сәйкес опцияларды қысқартуға көмектеседі.

5. Арнайы антенна үшін қандай ақпарат қажет?

Баға ұсыныстарын немесе прототипті сұрамас бұрын, болжанған өтінімнің негізгі мәліметтерін дайындаңыз:

1. Жиілік диапазоны:Қажетті жұмыс жиіліктерін және сымсыз байланыс стандарттарын көрсетіңіз.

2. Қолжетімді өлшемдер:Антеннаның максималды өлшемін және қол жетімді орнату аймағын қамтамасыз етіңіз.

3. Құрылғы құрылымы:ПХД сызбаларын, қоршау өлшемдерін және жақын маңдағы металл компоненттердің немесе батареялардың орындарын бөлісіңіз.

4. РЖ талаптары:Мақсатты кедергіні, өткізу қабілеттілігін, VSWR, күшейтуді және басқа қолданылатын өнімділік критерийлерін анықтаңыз.

5. Қосылу әдісі:Дизайнға тікелей ПХД қосылымы, коаксиалды кабель, IPEX қосқышы немесе басқа интерфейс қажет екенін растаңыз.

6. Тестілеуге қойылатын талаптар:Кез келген қажетті РЖ өлшемдерін немесе өнім деңгейін тексеруді көрсетіңіз.

7. Өндіріс жоспары:Прототип санын, күтілетін тапсырыс көлемін және әзірлеу кестесін қамтамасыз етіңіз.

Бұл мәліметтер FPC антеннасы, ПХД антеннасы немесе басқа кірістірілген антенна құрылымы жобаға сәйкес келетінін анықтауға көмектеседі.

Жиі қойылатын сұрақтар

FPC антеннасы ПХД антеннасынан жақсы ма?

Әрбір қолданбада емес. FPC антенналары физикалық орналастыруда үлкен икемділікті қамтамасыз етеді, ал ПХД антенналары тақтаның орналасуы жеткілікті кеңістікті қамтамасыз еткенде интеграцияны жеңілдетеді. Дұрыс таңдау құрылғы құрылымына және РЖ талаптарына байланысты.

FPC және PCB антенналары Wi-Fi және Bluetooth-ды қолдай алады ма?

Иә. Екеуі де Wi-Fi және Bluetooth қолданбаларына, соның ішінде 2,4 ГГц өнімдеріне арналған. Үйлесімділік антеннаның дизайнына, өткізу қабілеттілігіне, сәйкестікке және орнату шарттарына байланысты.

ПХД антеннасы әрқашан арзанырақ па?

Жоқ. ПХД антеннасы бөлек құрамдас бөліктерді және құрастыру жұмыстарын қысқартуы мүмкін, бірақ ПХД-ны қайта құру әзірлеу шығындарын қосуы мүмкін. FPC антеннасы негізгі платаға немесе корпусқа елеулі өзгерістер енгізбесе, үнемді болуы мүмкін.

Кірістірілген антеннаның өнімділігіне не әсер етеді?

Жұмыс жиілігі, антенна геометриясы, жер жазықтығы, кедергілерді сәйкестендіру, қоршау материалдары және жақын құрамдас бөліктердің барлығы өнімділікке әсер етуі мүмкін. Дайын құрылғыда сынақтан өту маңызды.

Qianmu теңшелген FPC антеннасын ұсына ала ма?

Qianmu's FPC антенна беті өлшемдерді, жиілікті, қосқыштарды, кабельдерді және орнату әдістерін қамтитын қол жетімді теңшеу опцияларын сипаттайды. Соңғы спецификациялар жобаның РЖ және механикалық талаптарына сәйкес расталуы керек.

FPC және PCB антенналарының арасында таңдау

FPC антеннасы мен ПХД антеннасы арасындағы шешім құрылғының орналасуынан, жұмыс жиілігінен және сымсыз байланыстың қажетті өнімділігінен басталуы керек. Содан кейін орнату икемділігі, құрастыру қадамдары және жалпы әзірлеу құны бірге бағалануы керек.

Ықшам электронды өнімдер үшін антеннаның орналасуын ертерек растау және дизайнды оның жоспарланған қоршауында сынау кейінірек әзірлеу кезінде болдырмауға болатын өзгерістерді азайтады.

Қолайлы опцияны бағалау үшін құрылғы талаптарымен бірге Qianmu FPC антенна шешімдерін және басқа кірістірілген антенна опцияларын қарап шығыңыз.
