Монета антеннасы

Монета антеннасы - түйме тәрізді пішіні бар ықшам, цилиндрлік сыртқы радиожиілік антенна. 2,4 ГГц 5,8 ГГц қос жолақты антенна ретінде жобаланған ол WiFi, Bluetooth және ZigBee байланысын пайдаланатын шағын электронды құрылғылар үшін жеңіл сымсыз жіберу шешімін ұсынады.

Qianmu Communication компаниясының өздігінен әзірлеген түймелі резеңке таяқша антеннасы бір бөлікті бүрку және тығыздау технологиясын қабылдайды. Ол толық мыс резонансты элементін және төменгі жағында металл шағылыстыратын қорғаныс қабатын біріктіреді.

Стандартты SMA бұрандалы интерфейсімен жабдықталған бұл SMA қос жолақты антеннаны құрылғы корпусына тікелей орнатуға және бекітуге болады. Жіңішке резеңке таяқшалы антенналармен және кірістірілген ПХД антенналарымен салыстырғанда, ол ішкі және сыртқы қолданбаларға арналған тығыздалған корпусы бар ықшам, ақылды құрылымды ұсынады.

Ол қалай жұмыс істейді

Монета антеннасы қос жолақты РЖ беру және қабылдау үшін ішкі екі қабатты сақиналы мыс осцилляторын пайдаланады. Түйме тәрізді негіз сигнал сәулеленуін басқаруға және жақын маңдағы электрондық компоненттердің әсерін азайтуға көмектесетін металл шағылыстырғыш қабатын қамтиды.

1. Қабатты осциллятор дизайны:Жоғарғы қабат Bluetooth және ZigBee пайдаланатын 2,4 ГГц диапазонына арналған, ал төменгі қабат үйлесімді WiFi құрылғылары пайдаланатын 5,8 ГГц диапазонын қолдайды. Көрсетілген толық жолақты VSWR ≤1,35.

2. Негізгі экрандау және кедергілерді басқару:Астыңғы металл шағылысатын қабат құрылғының негізгі тақтасынан, литий батареясынан және металл корпусынан келетін электромагниттік кедергілердің әсерін азайтуға арналған. Нақты өнімділік орнату ортасына байланысты және дайын құрылғыда тестілеуді қажет етеді.

3. Тығыздалған корпус және температураға төзімділік:Бір бөліктен тұратын инъекциялық корпус қоршаған ортаны қорғауға арналған. Көрсетілген жұмыс температурасы диапазоны -35°C және +70°C. Температураға байланысты жиіліктің тұрақтылығы көрсетілген сынақ жағдайларында расталуы керек.

4. РЖ кедергі сәйкестігі:Антенна РЖ интеграциясын қолдау және кедергінің сәйкессіздігін азайту үшін 50 Ом номиналды кедергіні пайдаланады. Пайда, VSWR және сәулелену тиімділігін сәйкес РЖ сынағы арқылы бағалауға болады.

Үйлесімді жабдық және қолданбалар

1. Ақылды үй:Ақылды үй құрылғыларына арналған антенна ретінде оны шағын смарт шлюздерде, WiFi ұяшықтарында, есік пен терезе дабылдарында және Bluetooth қашықтан басқару құралдарында пайдалануға болады. Оның ықшам құрылымы орнату кеңістігі шектеулі құрылғыларда сымсыз қосылымды орналастыруға көмектеседі.

2. Заттардың өнеркәсіптік интернеті:Бұл сымсыз сенсор антеннасын миниатюралық температура мен ылғалдылық терминалдары, қойма активтерін бақылау түйіндері және сымсыз деректерді беру модульдері үшін қарастыруға болады. Бұл жиілік диапазоны мен орнату шарттары жүйе талаптарына сәйкес келетін IoT құрылғыларына арналған антенна қолданбаларына да қатысты.

3. Портативті электроника:Портативті құрылғыларға арналған шағын антенна ретінде оны қолмен сканерлеу жабдығында, портативті детекторларда және шағын Bluetooth динамиктерінде пайдалануға болады. Құрылғының орналасуы мен радиожиілік өнімділігі түпкілікті біріктіру алдында бағалануы керек.

4. Қауіпсіздік құрылғылары:Сымсыз қауіпсіздік құрылғыларына арналған бұл антенна шағын сымсыз камералар мен кіруді басқару жүйелеріне жарамды болуы мүмкін. Үйлесімді Bluetooth негізіндегі кіру жүйелері үшін ол Bluetooth кіруді басқару антеннасы ретінде қызмет ете алады.

5. РЖ керек-жарақтары:Қосымша керек-жарақтарға SMA-IPEX фидер кабельдері және басқа үйлесімді радиожиілік қосылым компоненттері кіреді. Коннекторды таңдау сымсыз модуль мен құрылғы интерфейсіне қарсы расталуы керек.

Өнімнің негізгі мүмкіндіктері

Qianmu Communication қолданба талаптарына сәйкес таңдалған сипаттамалары мен интерфейс конфигурациялары бар ықшам сымсыз құрылғылар үшін тиын антенна опцияларын ұсынады.

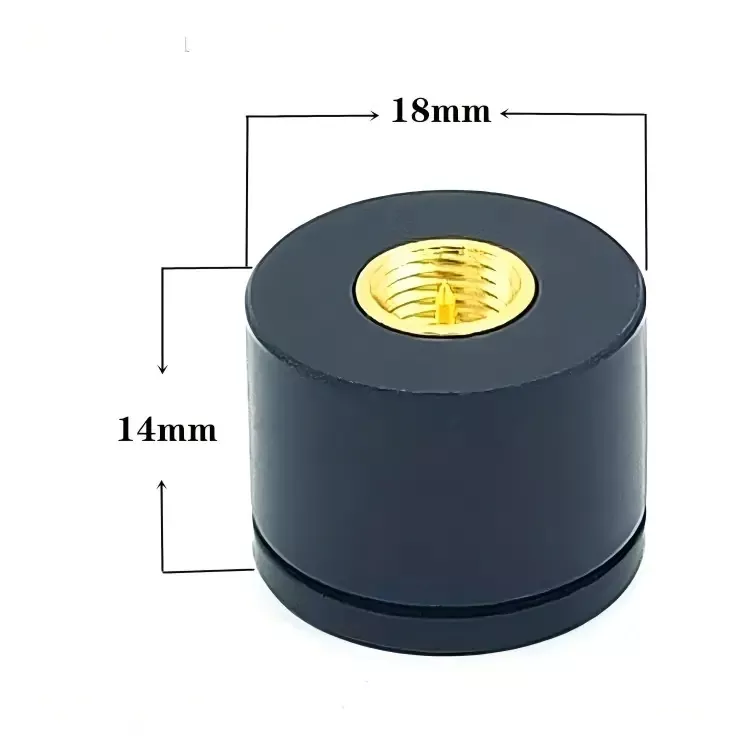

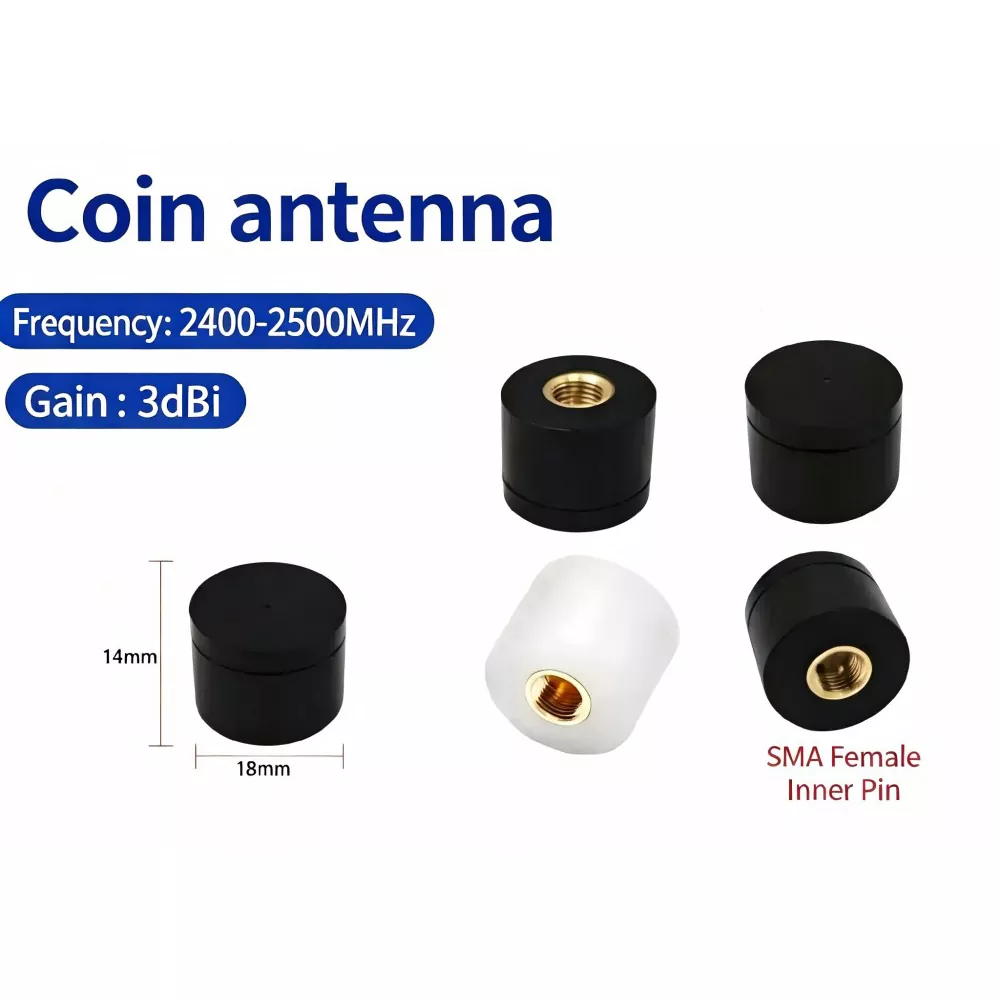

1. Шағын түйме тәрізді құрылым:Биіктігі 14 мм болатын 15 мм және 18 мм негіз диаметрінде қол жетімді. Кішігірім кеңістік сыртқы антенна кеңістігі шектеулі қондырғыларды қолдайды.

2. Қос жолақты жұмыс:Бұл шағын WiFi антеннасы көрсетілген 2,4 ГГц және 5,8 ГГц жиілік диапазондарын қолдайды. Құрылғы конфигурациясына байланысты антеннаны үйлесімді WiFi, Bluetooth және ZigBee қолданбаларында пайдалануға болады. Таңдау алдында хаттамаға тән жиілік талаптарын растаңыз.

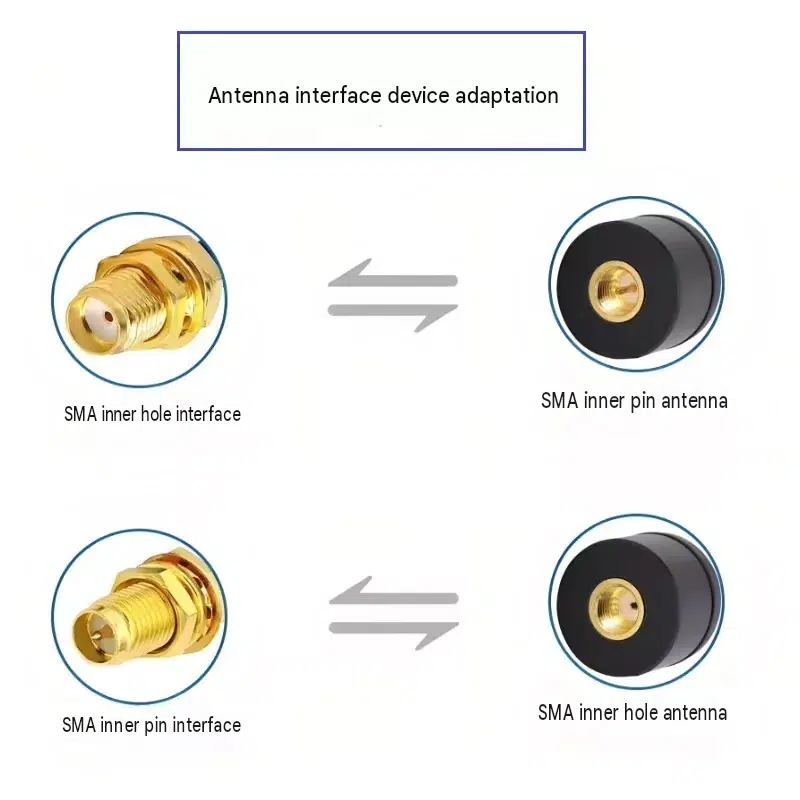

3. Интерфейс опциялары:Стандартты конфигурацияларға әр түрлі контактілері бар SMA интерфейстері кіреді. Үйлесімді керек-жарақтарға таңдалған конфигурацияға сәйкес дәнекерлеу терминалдары және бірінші немесе төртінші буындағы IPEX фидер кабельдері кіруі мүмкін.

4. Қоршаған ортаны қорғау:IP54 стандарты бойынша корпус шаңның түсуінен және су шашырауынан қорғауды қамтамасыз етуге арналған. Қара және ақ корпус опциялары қор мен тапсырыс талаптарына сәйкес қол жетімді.

5. Баптау:Теңшелетін SMA антеннасының опциялары өлшемдік реттеулерді, қабық логотипін басып шығаруды және RF қосқышының конфигурацияларын қамтуы мүмкін. Әрбір тапсырыс үшін қордың қолжетімділігі, үлгінің жеткізу уақыты және көлемнің бағасы расталуы керек.

Техникалық сипаттамалар

Қолдану мысалдары

1. Ақылды үй жабдықтары:Ықшам антеннаны WiFi есігіне немесе терезе дабылына корпус кеңістігі шектеулі жерде орнатуға болады. Соңғы қосылым диапазоны антеннаның орналасуына, қабырғаларға, кедергілерге және құрылғының РЖ конфигурациясына байланысты.

2. Өнеркәсіптік сенсор терминалдары:Сымсыз сенсорлық антеннаны температура мен ылғалдылықты бақылау жабдығымен бірге пайдалануға болады. Металл корпусы бар құрылғылар үшін радиожиілік өнімділігіне әсерін анықтау үшін антеннаның орналасуын және оның айналасындағы жер құрылымын бағалау керек.

3. Сыртқы кіруді басқару жабдықтары:Сыртқы орнатылған антенна үйлесімді Bluetooth кіруді басқару құрылғыларына қолдау көрсетуі мүмкін. Қоршауды, қосқыштың тығыздағышын және монтаждауды қажетті қоршаған орта жағдайларына сәйкес тексеру керек.

4. Қолдық жабдық:Бұл портативті құрылғыларға арналған шағын антенна сымсыз штрих-код сканерлері мен ықшам сыртқы антеннаны қажет ететін басқа портативті электроника үшін қарастырылуы мүмкін. Қосылым тұрақтылығы жоспарланған жұмыс ортасында тексерілуі керек.

Таңдау және тапсырыс беру нұсқаулығы

1. Жиілік таңдау:Үйлесімді WiFi және Bluetooth конфигурацияларын пайдаланатын құрылғылар үшін 2,4 ГГц және 5,8 ГГц қос жолақты үлгісін бағалаңыз. Тек Bluetooth қолданбалары үшін, егер бар болса, 2,4 ГГц бір жолақты конфигурация қарастырылуы мүмкін.

2. Орнату ортасы:Металл корпусы бар құрылғылар үшін антеннаның монтаждау орнын, саңылауды және жерге қосу тәртібін қарап шығыңыз. Шағылысатын негіз соңғы қоршауда РЖ сынау қажеттілігін жоймайды.

3. Өлшемді таңдау:Орнату кеңістігі шектелген кезде диаметрі 15 мм нұсқасын қарастырыңыз. 18 мм нұсқасы қол жетімді кеңістік және қажетті РЖ сипаттамалары оны қолдайтын кезде қарастырылуы мүмкін; үлкен үлгі әрқашан жоғары табыс береді деп болжаудың орнына өнімділікті растаңыз.

4. Интерфейс және экспортқа қойылатын талаптар:Құрылғыға SMA ішкі істікшелі немесе ішкі тесік интерфейсі қажет екенін растаңыз. IPEX адаптер кабельдері, қосқыш конфигурациялары және бейтарап экспорттық қаптама тапсырысты дайындау кезінде талқылануы мүмкін.

Жиі қойылатын сұрақтар

1. Бұл антеннаны металл корпусты құрылғылармен пайдалануға болады ма?

Ол металл корпусты құрылғылар үшін жарамды болуы мүмкін, бірақ өнімділігі антеннаның монтаждау орнына, саңылауына, жер құрылымына және корпустың дизайнына байланысты. Шағылысатын негіз жақын маңдағы құрылымдармен өзара әрекеттесуді басқаруға көмектесуге арналған. Дайын құрылғыда сынақтан өткізу ұсынылады.

2. SMA интерфейсін IPEX түріне өзгертуге болады ма?

Үйлесімді фидер кабельдері және интерфейс конфигурациялары, соның ішінде көрсетілген IPEX ұрпақтары қол жетімді болуы мүмкін. Тапсырыс бермес бұрын қажетті қосқыш түрін, кабель ұзындығын және орнату тәртібін растаңыз.

3. Зертханалық сынақ хаттамасын ұсынуға бола ма?

Қолданылатын өнім конфигурациялары үшін РЖ сынақ құжаттамасы қолжетімді болуы мүмкін. Тапсырыс жасамас бұрын Qianmu Communication арқылы қолжетімді есептерді, өлшенген параметрлерді және сынақ шарттарын растаңыз.

4. Бұл 2,4 ГГц 5,8 ГГц қос жолақты антенна WiFi және Bluetooth құрылғыларына жарамды ма?

Көрсетілген жиілік диапазондары 2,4 ГГц және 5,8 ГГц жұмысын қамтиды. Үйлесімділік құрылғының сымсыз протоколына, қажетті жиілік диапазонына, қосқышқа және РЖ дизайнына байланысты. 2,4 ГГц жиілікте жұмыс істейтін ZigBee құрылғылары үшін сәйкес конфигурацияны растаңыз және соңғы өнімдегі өнімділікті растаңыз.

5. Коннекторды немесе кабель конфигурациясын теңшеуге бола ма?

Пайдаланушы SMA антеннасының конфигурациялары әртүрлі құрылғы интерфейстері мен орнату талаптары үшін қол жетімді болуы мүмкін. Қажетті конфигурацияны бағалау үшін қосқыш түрін, кабель ұзындығын, жиілік диапазонын және мақсатты қолданбаны қамтамасыз етіңіз.

6. Бұл антеннаны смарт сенсорлар мен портативті жабдықта қолдануға бола ма?

Жиілік диапазоны мен РЖ сипаттамалары құрылғы талаптарына сай болғанда, ол Smart Sensors қолданбаларына арналған WiFi антеннасы және басқа да ықшам сымсыз өнімдер үшін жарамды болуы мүмкін. Портативті жабдық үшін дизайнды аяқтамас бұрын қол жетімді орнату кеңістігін, қоршау материалдарын және антеннаның орнын бағалаңыз.
