Дене камерасы GPS антеннасы

Body Cam GPS антеннасы дегеніміз не

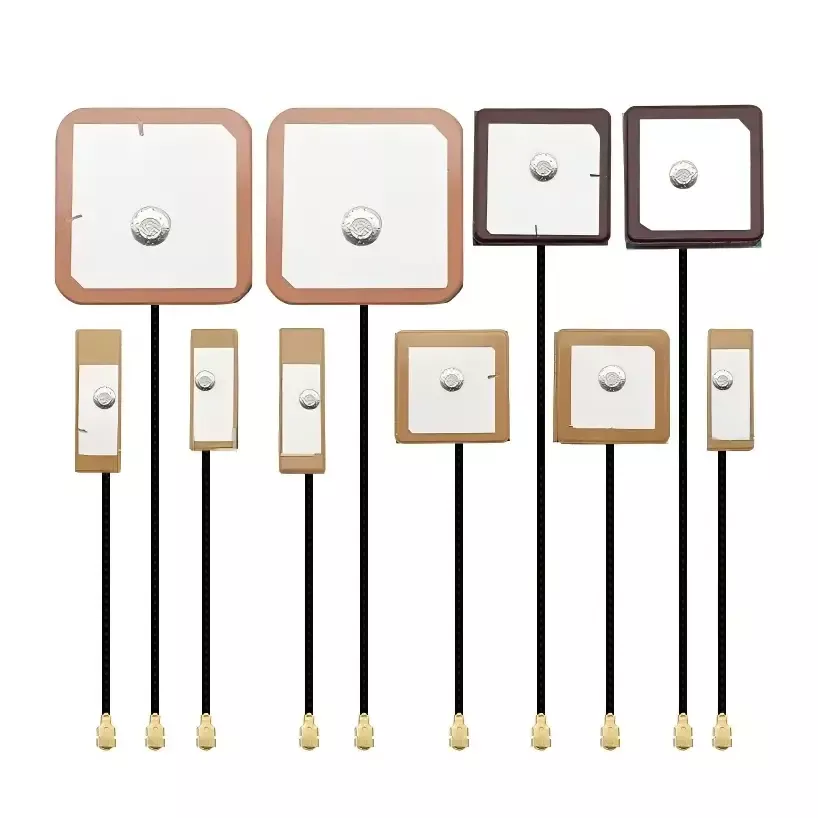

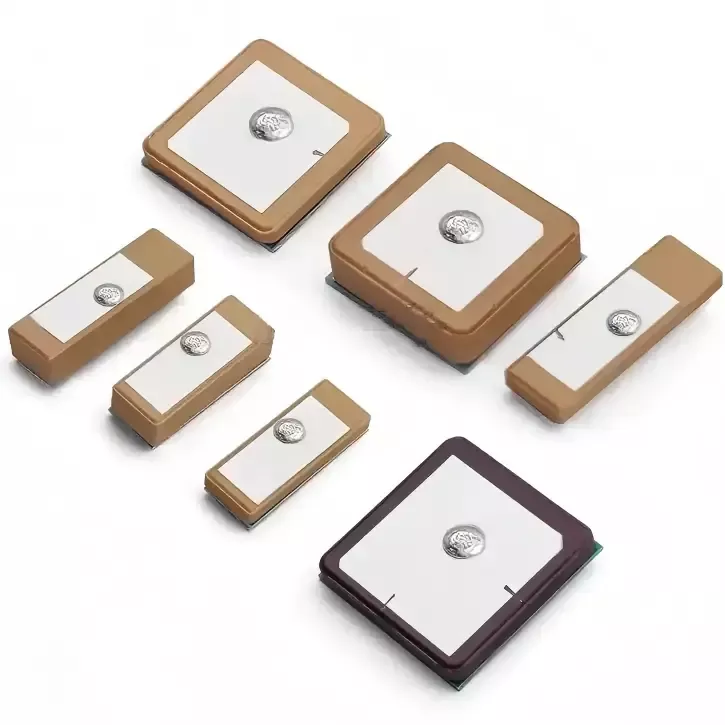

Body Cam GPS антеннасы - бір сарбаздың құқық қорғау органдарының дәлелдерін жинау терминалдары үшін арнайы әзірленген өнеркәсіптік деңгейдегі GNSS керамикалық патч антеннасы. Ол GPS, BeiDou, GLONASS және Galileo сияқты бірнеше спутниктік жүйелермен үйлесімді және жаһандық спутниктік навигация сигналдарының поляризация сипаттамаларына бейімделу үшін оң жақ айналмалы поляризация (RHCP) құрылымын ұсынады.

Керамикалық антеннаның берік дизайнымен ол тамаша бағыттылықты және қоршаған ортаға күшті бейімделуді ұсынады. Тіпті денеге тозған кедергілер, жабдықтан металды қорғау, қалалық құрылыстың бітелуі немесе жоғары жылдамдықтағы мобильді операциялар сияқты қиын жағдайларда ол тұрақты орналасу деректерін береді. Бұл аудиовизуалды құқық қорғау органдарының жазбалары үшін дәл және бақыланатын геолокациялық су белгілерін қамтамасыз етеді, бұл толық және сәйкес келетін дәлелдеу тізбегін құруға мүмкіндік береді.

Жұмыс принципі

Body Cam GPS антеннасы кәсіби спутниктік навигация РЖ қабылдау принциптеріне негізделген. Бүкіл жұмыс процесі нақты операциялық логиканы және тұрақты өнімділікті қамтамасыз ететін зертханалық анекогенді камераны сынау және нақты әлемдегі далалық сынақтар арқылы тексерілді. Ол негізінен үш негізгі компоненттен тұрады:

1. Спутниктік сигналды алу: Өнімде ауадағы L1 диапазонындағы спутниктік навигациялық сигналдарды тиімді түсіретін негізгі жоғары диэлектрлік керамикалық диэлектрлік чип бар. Арнайы оң жақтағы айналмалы поляризация дизайнымен ол құрылғының айналуынан немесе адам денесінің кедергілерінен туындайтын сигналдың әлсіреуін тиімді түрде азайтады, тығыз ғимараттары бар қалалық жерлерде немесе көп жолды шағылысулар таралған таулы және шалғай аймақтарда нашар сигнал қабылдау және сәтсіз спутникті алу сияқты жалпы мәселелерді шешеді.

2. Сигналдарды сүзу және бөгеуілге қарсы: антеннада 4G/5G модулі, Wi-Fi модулі және корпус камерасындағы батарея қуат көзі тудыратын шу кедергілерін автоматты түрде сүзетін дәлдіктегі кедергілерді сәйкестендірудің біріктірілген тізбегі бар. Ол таза GNSS спутниктік сигналдарын оқшаулап, орналасу аномалияларын, секіру нүктелерін және ішкі РЖ қиылысуынан туындаған траектория үзілістерін тиімді жояды.

3. Деректерді талдау және шығару: Сүзілген және оңтайландырылған тұрақты жерсерік сигналы нақты уақытта ендік пен бойлықты, жылдамдықты, уақытты және биіктік деректерін талдайтын құрылғының негізгі платасының орналасу чипіне беріледі. Бұл ақпарат құқық қорғау операциялары кезінде жазылған бейне және аудио файлдар үшін геолокациялық су белгілері ретінде бір уақытта синхрондалады, бұл орындау траекторияларын толық қадағалауға, қадағалауға және қайталауға мүмкіндік береді.

Орнату және пайдалану нұсқаулығы

1. Орнату орнын таңдау

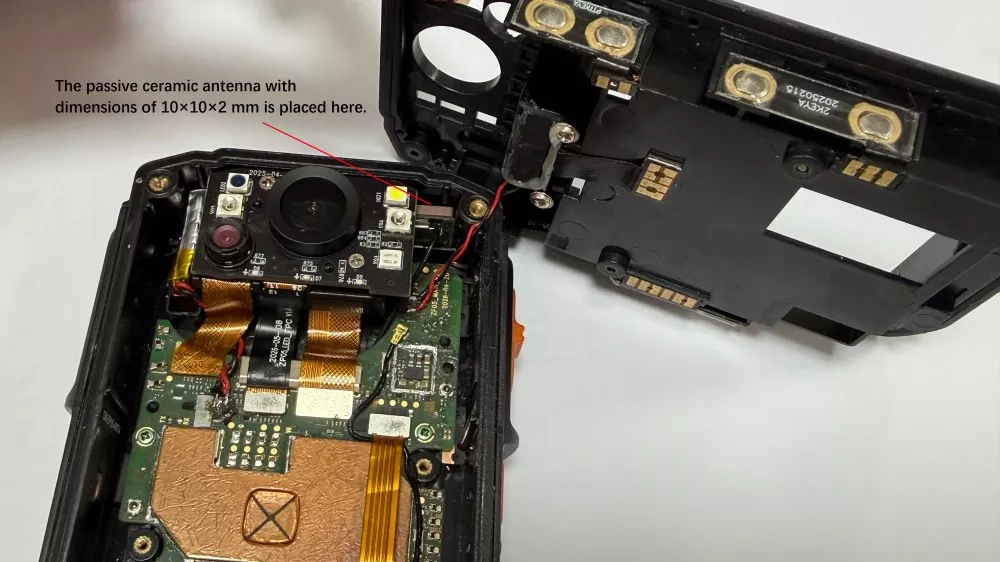

Керамикалық антеннаның сәулелену өзегі металл корпустармен, батарея ұяшықтарымен немесе металл кронштейндермен тікелей жабылмауы немесе кедергі болмауы керек. Бірлескен арнаның кедергісін болдырмау және спутниктік сигналды кедергісіз қабылдауды қамтамасыз ету үшін құрылғыны корпус камерасының ішкі бөлігінің үстіндегі металл емес жерге 4G/5G және Wi-Fi антенналарынан кемінде 15 мм қауіпсіз қашықтықты сақтай отырып орнату ұсынылады.

2. Дәнекерлеу және бекіту сипаттамалары

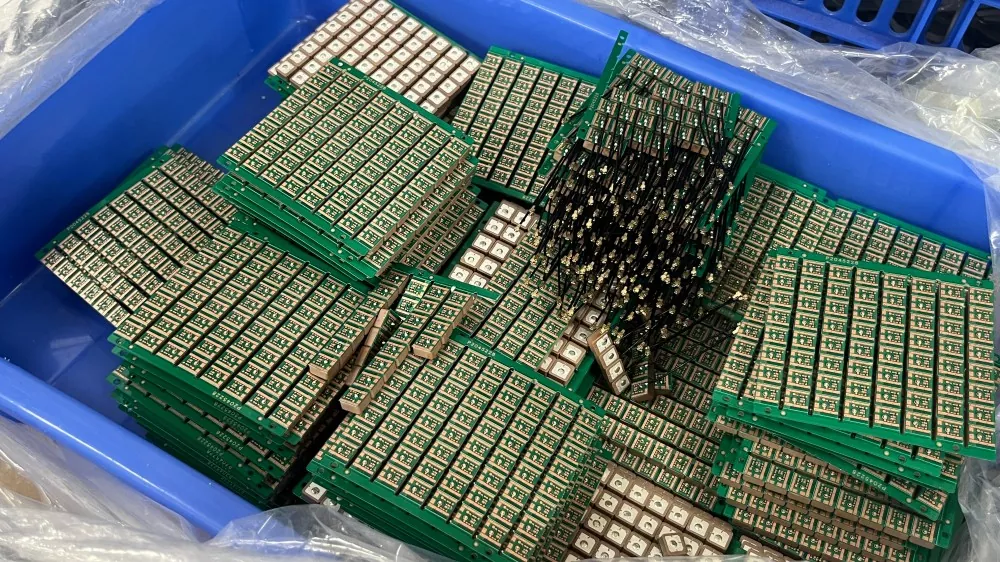

Істік-типті керамикалық антенналар үшін дәнекерлеу қосылыстарының суық дәнекерлеу, өткізіп алған дәнекерлеу немесе ажыратылған дәнекерлеудің жоқтығына көз жеткізіңіз. SMT бетіне орнатылған өнімдер үшін ПХД бетінде тегіс және қауіпсіз туралауды қамтамасыз ету үшін зауыттың орнату процесінің стандарттарын қатаң сақтаңыз. Құрастыру кезінде ішкі микро-жарықтардың алдын алу және кейінірек ықтимал жасырын сигнал ақауларын жою үшін керамикалық чипке шамадан тыс күш қолданбаңыз.

3. Кедергілерден қорғау операциясы

Антенна орнатылғаннан кейін электр кедергісін азайту үшін антеннаны қуат модулінен және аналық платаның жоғары қуат аймағынан оқшаулау үшін оқшаулағыш таспаны пайдаланыңыз. Антенна кабельдерін ұзақ қашықтықтағы электр желілеріне параллель жұмыс істемейтіндей етіп бағыттаңыз, осылайша сигналдың ауытқуын және көздегі тұрақсыз орналасуды болдырмайды.

4. Толық машинаны жөндеу және тексеру стандарттары

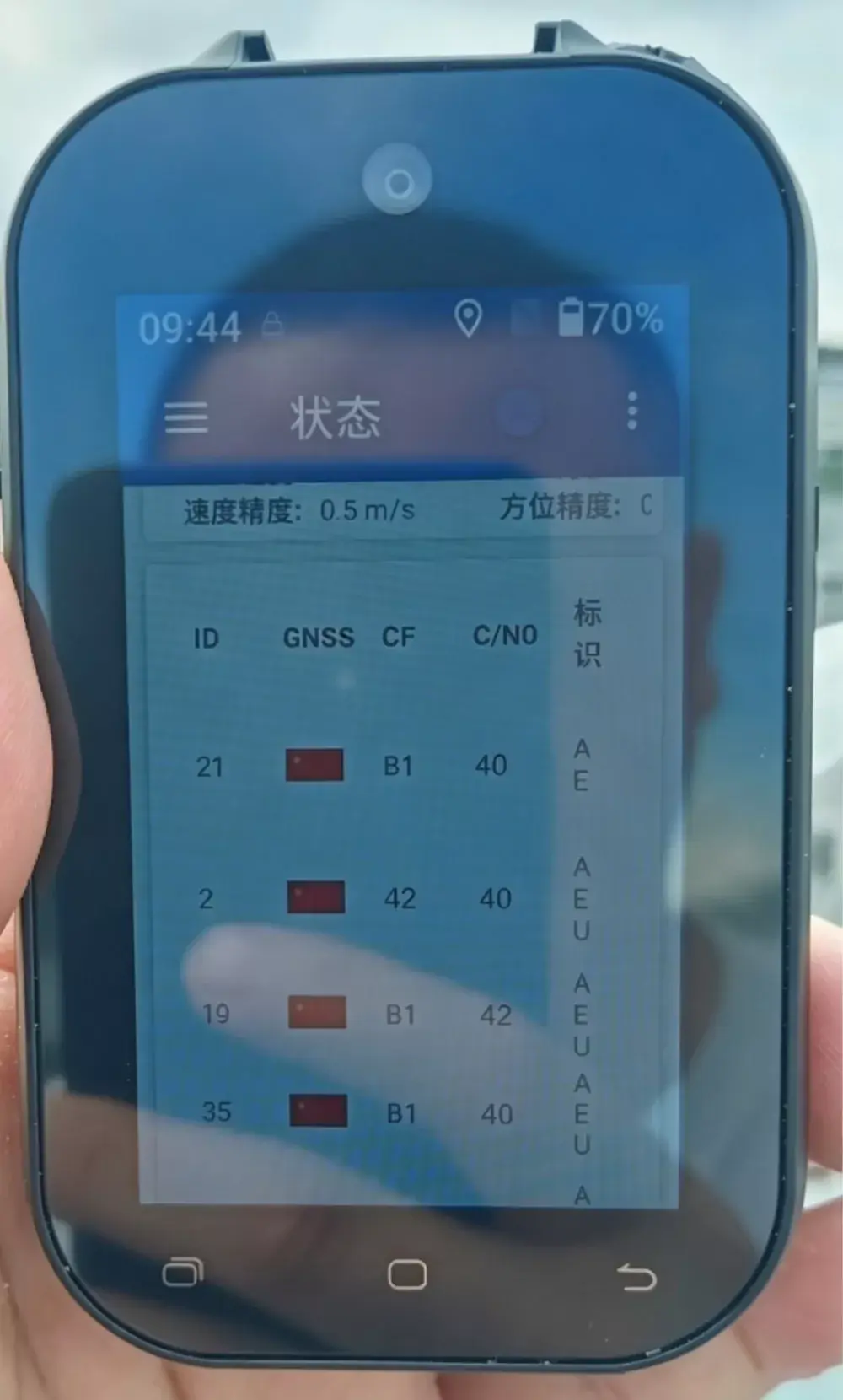

Құрылғыны құрастыру аяқталғаннан кейін сыртқы жұлдызды алу сынақтары жүргізілуі керек; жабық бір тақталы тестілеудің өзі жеткіліксіз. Тексерілетін негізгі параметрлерге суық және ыстық іске қосу кезінде алынған жерсеріктердің саны, орналасу дәлдігі және траекторияның үздіксіздігі кіреді, бұл антенна өнімділігінің соңғы құрастырудан кейін техникалық сипаттамаларға сәйкес келуін қамтамасыз ету және партия сапасы мәселелерін болдырмау.

Білікті GPS антеннасын қалай таңдауға болады

Сатып алу және жабдықты әзірлеу бойынша көптеген персоналдың РЖ тәжірибесі жоқ, бұл көбінесе оларды азаматтық деңгейдегі антенналарды төмен бағамен сатып алуға әкеледі. Бұл өнім сапасыз өнімділікке, жобаның қабылданбауына және сатудан кейінгі ауқымды сәтсіздіктерге әкеледі. Өнеркәсіптің көп жылдық тәжірибесіне сүйене отырып, біз өнеркәсіптік қауіпсіздік техникасы үшін антенналарды таңдаудың төрт негізгі критерийін қорытындыладық:

1. Өнеркәсіптік деңгейдегі мамандандырылған материалдарға басымдық беріңіз: қарапайым азаматтық керамикалық шикізатты пайдалануды қатаң түрде алып тастаңыз және экстремалды сыртқы ортада ұзақ мерзімді тұрақты өнімділікті қамтамасыз ететін күрделі жұмыс жағдайларына қолайлы кең температураға төзімділік пен кедергіге қарсы қасиеттері бар өнеркәсіптік деңгейдегі керамикалық негіздерді таңдау керек.

2. Нақты сынақ деректеріне назар аударыңыз, теориялық параметрлерді қабылдамаңыз: Нарықтағы өндірушілердің көпшілігі тек теориялық сипаттамаларды нақты әлемдегі сынақ қолдауынсыз қамтамасыз етеді. Беделді түпнұсқа өндірушілер қараңғы бөлмедегі сынақ есептерін, далалық сынақ бейнелерін және жоғары төмен температурадағы қартаю сынақ деректерін — шынайы және тексерілетін параметрлерді ұсына алады.

3. Құқық қорғау жабдығы үшін мамандандырылған оңтайландырылған өнімдерді таңдаңыз: Стандартты навигациялық антенналар құқық қорғау құрылғыларындағы бірнеше антенналардың, металдан қорғаудың немесе адам денесінің кедергілерінің қатар тұруы үшін оңтайландырылмаған, бұл оларды бір сарбазға арналған құрылғының жұмыс жағдайларына жарамсыз етеді. Ішкі РЖ кедергісінің негізгі мәселесін шешу үшін құқық қорғау терминалдары үшін арнайы әзірленген арнайы жобаланған антенналарды таңдау өте маңызды.

4. Бастапқы зауыттармен тікелей ынтымақтастыққа басымдық беріңіз: ҒЗТКЖ, үлгіні модификациялау, жаппай өндіру және сатудан кейінгі қызмет көрсетуде интеграцияланған мүмкіндіктері бар қытайлық өндірушілерді таңдаңыз. Бұл жылдам теңшеуге, тұрақты жеткізуге, сатудан кейінгі жедел қолдауға мүмкіндік береді және делдалдардың бағаны көтеруі және техникалық үйлестірудегі байланыс олқылықтары сияқты мәселелерді болдырмайды.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл керамикалық антенна денеге киілетін камералардың барлық маркаларымен үйлесімді бола ала ма?

Коммерциялық қолжетімді 4G/5G денеге киілетін құқық қорғау камераларының басым көпшілігімен, жарылыстан қорғалған дәлелдерді жинау терминалдарымен және сыртқы тексеруге арналған дене камераларымен үйлесімді, сонымен қатар құрылғы құрылымына, интерфейстеріне және өлшемдеріне дәл бейімделген реттелетін стандартты емес конфигурацияларға қолдау көрсетеді.

2-сұрақ: Керамикалық антенна қандай нақты тәсілдермен FPC антеннасынан асып түседі?

Негізгі жақсартуларға спутникті жылдамырақ түсіру, орналасу қатесін азайту, үзіліссіз бақылау және айтарлықтай жақсартылған кедергіге қарсы, дірілге қарсы және температураға төзімділік көрсеткіштері - өте суықтан жоғары ыстыққа дейін кіреді. Бұл жаңартулар күрделі сыртқы жағдайларда орналасу ақауларын толығымен шешеді және жабдықты сатудан кейінгі қызмет көрсету тарифтерін айтарлықтай төмендетеді.

3-сұрақ: Баптауды, үлгілерді алуды және шағын сынақ тапсырыстарын қолдайсыз ба?

Қолдау! Тікелей өндіруші ретінде біз тұтынушы сызбалары мен өнімділік талаптарына сәйкес толығымен теңшеуге болатын прототиптеуді, шағын топтамалық сынақ тапсырыстарын және ауқымды жаппай өндіріс қызметтерін ұсынамыз.

4-сұрақ: Өнімді шетелге экспорттауға болады ма? Барлық қажетті сертификаттар толтырылды ма?

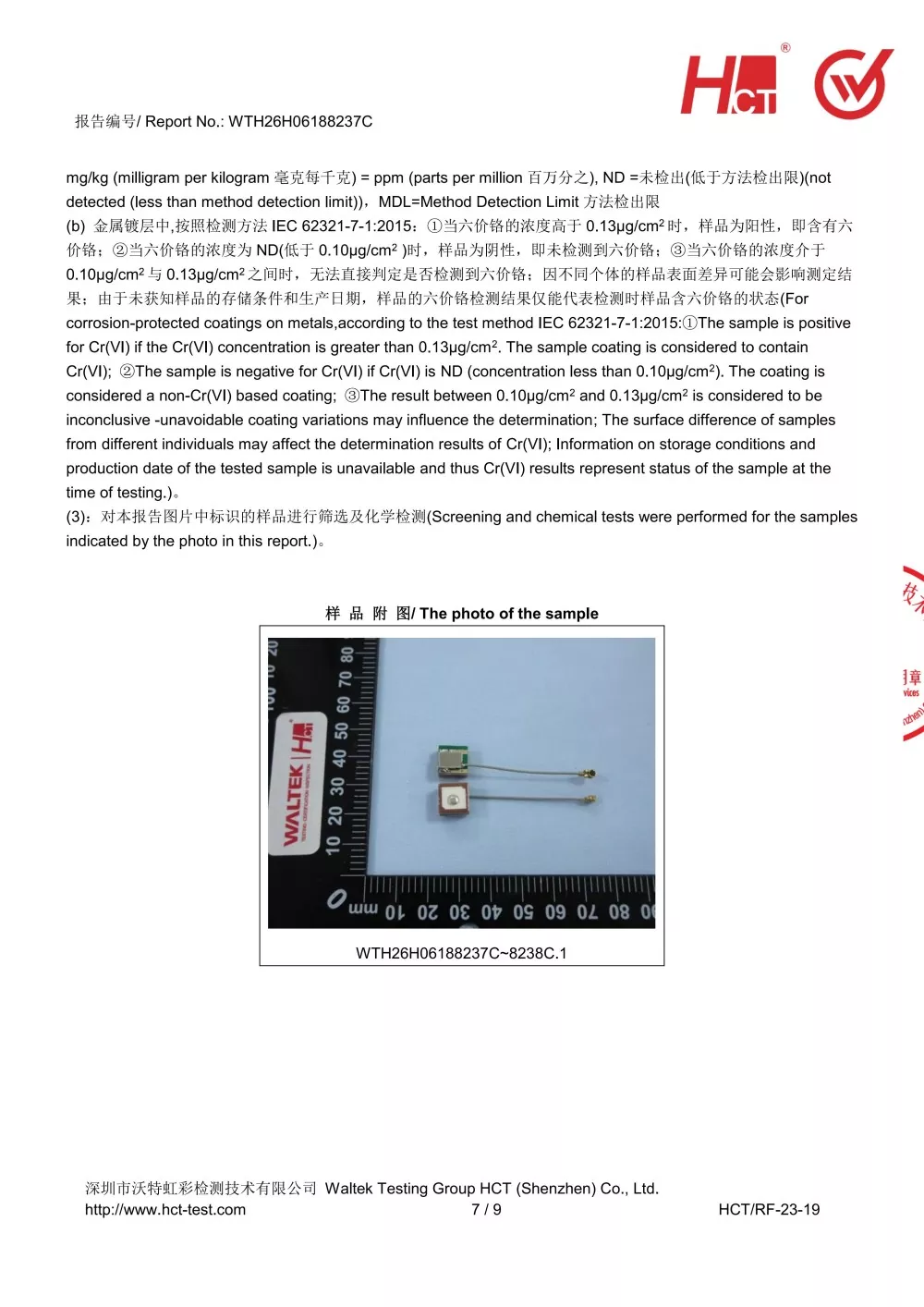

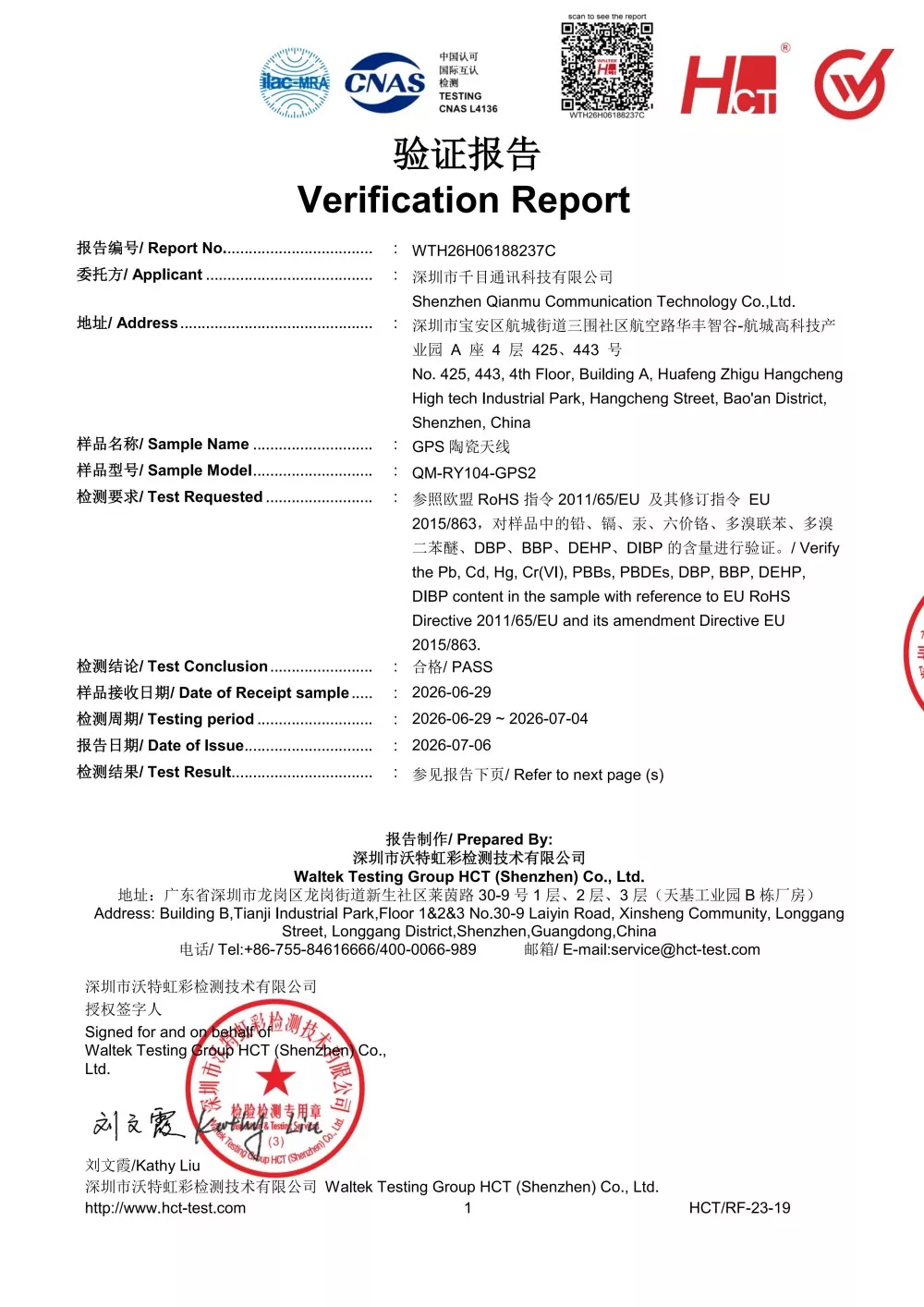

Барлық өнімдер жаһандық стандарттарға сәйкес келетін және Еуропаға, Америкаға, Оңтүстік-Шығыс Азияға, Таяу Шығысқа және барлық басқа аймақтарға алаңдамай экспорттауға мүмкіндік беретін CE, FCC және RoHS қоса алғанда толық экспорттық сертификаттармен келеді.

5-сұрақ: Өнімнің өнімділігі өте жоғары және төмен температура жағдайында тұрақты ма?

Өнім -40°C-тан +75°C-қа дейінгі орталарда өнімділіктің ең аз төмендеуімен қатаң жоғары-төмен температуралық циклдік қартаю сынақтарынан өткен өнеркәсіптік деңгейдегі кең температуралық дизайнмен ерекшеленеді, бұл оны ашық ауада, тау-кен жұмыстарына, қатты суыққа және тәулік бойы жоғары температура жағдайларына толығымен жарамды етеді.
