NFC антеннасы

NFC біріктірілген жұмсақ антенна дегеніміз не? Белсенді антенна дегеніміз не?

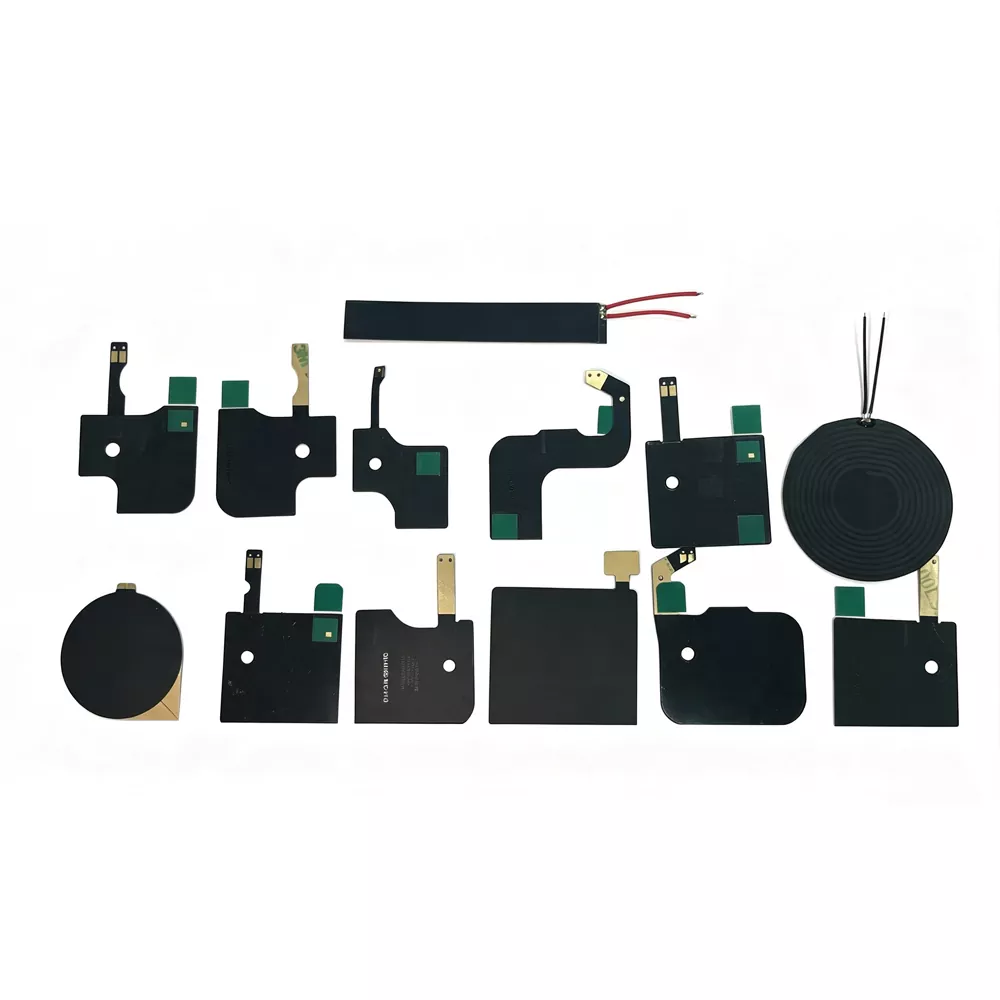

1.1 NFC кірістірілген жұмсақ антенна (FPC икемді антенна)

NFC кірістірілген икемді антеннасы (NFC Flexible Printed Circuit Antenna) икемді баспа схемасы (FPC) субстратта жасалған және 13,56 МГц жиілік диапазонында жұмыс істеуге арналған NFC антеннасының түрі болып табылады. Ол электрөткізгіш катушка материалы ретінде электролиттік мысты пайдаланады және нақты бұрылыстары мен геометриялық құрылымдары бар теңшелген орам үлгілерін қалыптастыру үшін дәл өңдеу процесін қабылдайды. Оқшаулау қабаты ретінде феррит магнитті пленкамен біріктірілген бұл икемді антеннаны 3M желім немесе монтаждау шешімдері арқылы электронды құрылғыларға оңай біріктіруге болады.

Негізгі компоненттер:

- FPC субстраты:Қалыңдығы 0,14–0,27 мм аралығындағы жеңіл және иілу сипаттамаларын қамтамасыз ететін икемді схема материалы.

- Мыс орама:Электролиттік мыс өңдеу арқылы жасалған, катушка құрылымы антеннаның индуктивтілігін және резонанс жиілігінің өнімділігін анықтайды.

- Феррит қабаты:Металл кедергісін азайтатын, магнит өрісінің оқшаулануын жақсартатын және сигнал беру бағытын жақсартатын жоғары өткізгіш магниттік материал.

- Жабысқақ қабат:Түпнұсқа 3M желім материалдарын пайдаланады, олар сенімді біріктіру күші мен жоғары температураға тамаша төзімділік береді.

- Қосылу әдістері:IPEX терминалдарын, дәнекерлеу бастиектерін, серіппелі контактілерді және басқа теңшелген интерфейстерді қоса, әртүрлі қосылым опцияларын қолдайды.

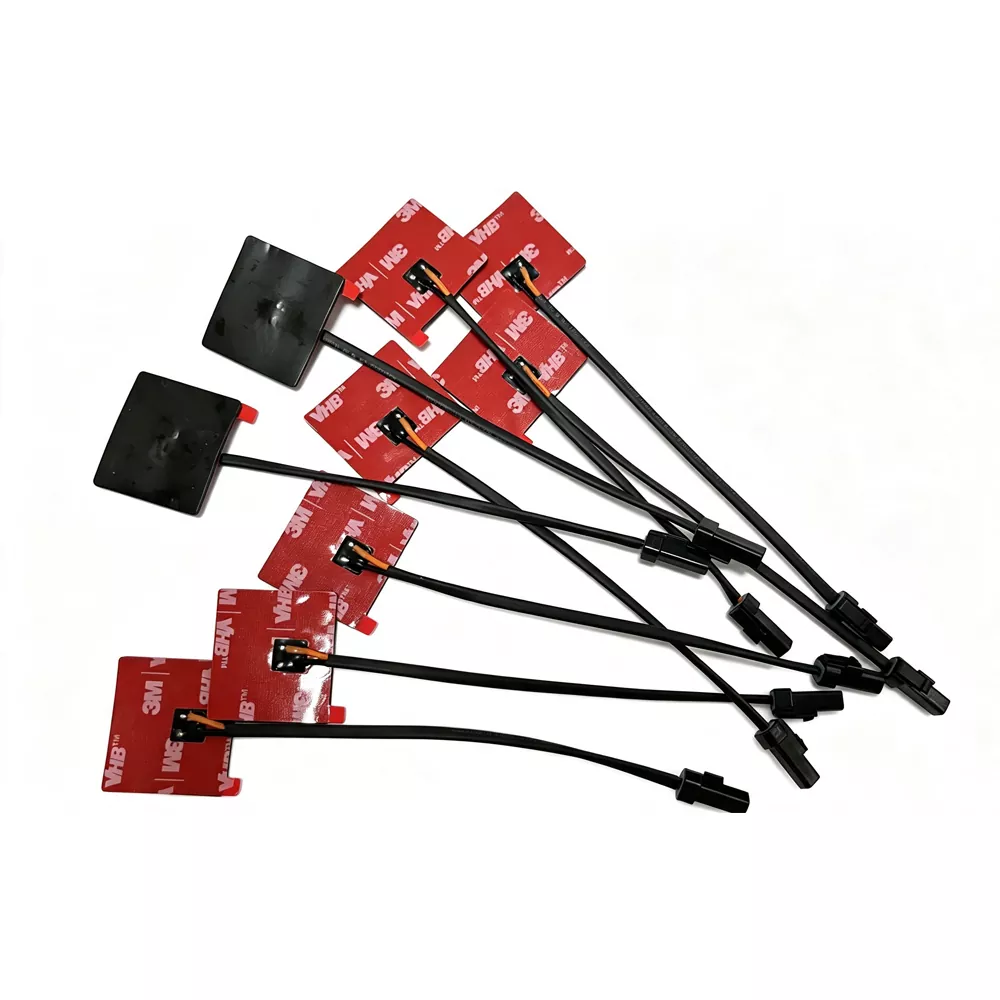

1.2 NFC белсенді антеннасы

Белсенді NFC антеннасы кәдімгі NFC антеннасына негізделген белсенді контактісіз фронталды немесе сигналды күшейту/қозғау схемасын біріктіретін антенна жүйесін білдіреді.

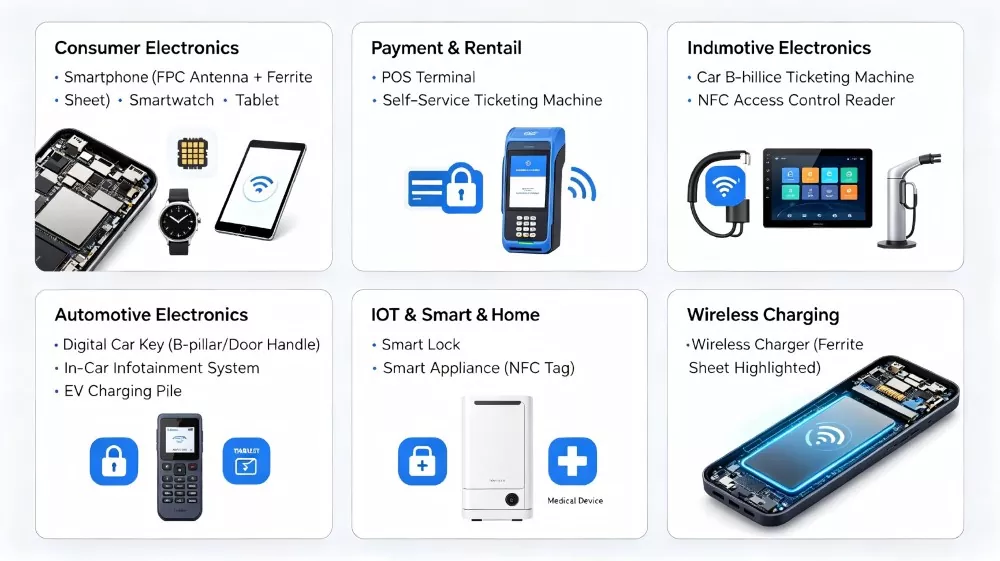

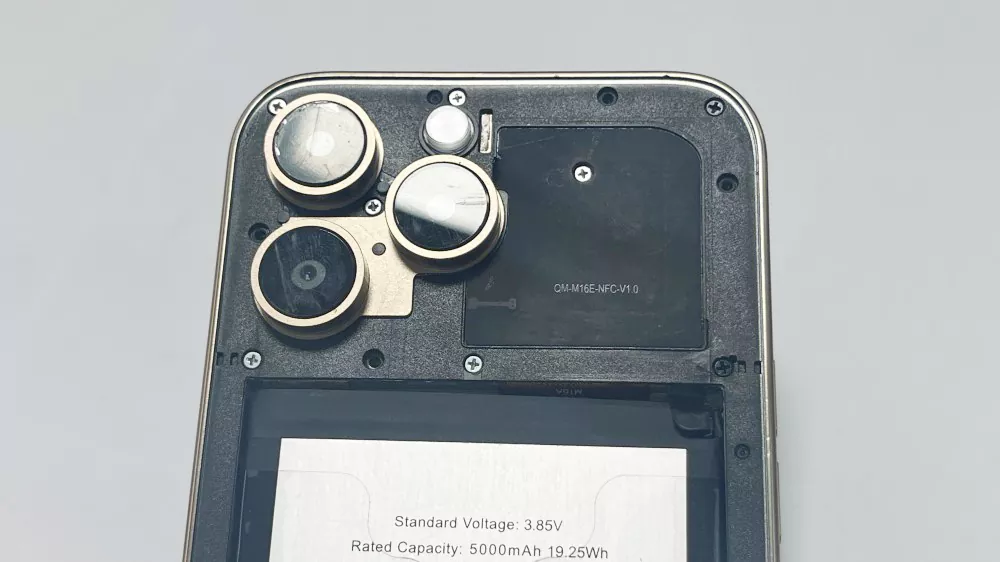

Қолданылатын құрылғылар

Неліктен Qianmu Communication компаниясының NFC антеннасын таңдау керек?

1. Ультра жұқа, икемді дизайн - қалыңдығы 0,14–0,27 мм-ге дейін, өте жұқа құрылғыларға және орнатудың икемді талаптарына өте қолайлы.

2. Ферритті оқшаулау қабаты - металл ортадан келетін кедергілерден тиімді қорғайтын стандартты феррит.

3. Бірнеше орнату әдістері - әртүрлі опцияларды қолдайды, соның ішінде 3M желім тірегі (алынбалы желім), IPEX терминалдары және дәнекерлеу.

4. Кең температуралық жұмыс - Жұмыс температурасының диапазоны: -40℃ және +85 ℃

5. Стандарттарға толығымен сәйкес - RoHS экологиялық стандарттарына сәйкес келеді

6. Теңшелетін қызметтер - өлшемдер, пішіндер, катушкалар, индуктивтілік мәндері және т.б. үшін толығымен теңшелетін қолдау.

7. Fast Delivery - Жылдам үлгіні өндіру және тиімді жаппай өндірісті жеткізу.

8. Кәсіби модельдеуді қолдау - Электромагниттік модельдеу және бүкіл машинаны оңтайландыру бойынша ұсыныстар беру.

РЖ мінез-құлқы және жүйе деңгейіндегі қарастырулар

NFC антеннасының өнімділігі оның негізгі электрлік сипаттамаларына ғана емес, сонымен қатар соңғы құрылғы құрылымы жасаған жалпы электромагниттік ортаға да байланысты. Материалды таңдау, ішкі орналасу және қоршаған компоненттер сияқты факторлар антеннаның тиімділігі мен байланыс тұрақтылығына айтарлықтай әсер етуі мүмкін.

1. Металды детунинг эффектісі

Антенна металл құрамдас бөліктерге, соның ішінде батареяларға, қорғаныс қақпақтарына немесе механикалық жақтауларға жақын орнатылғанда, индукцияланған құйынды токтар электромагниттік сипаттамаларды өзгертіп, резонанстық жиілікті ауыстыруы мүмкін. Тиісті ферритті оқшаулау болмаса, бұл реттеу әсері резонансты ауытқуға, байланыстыру өнімділігінің төмендеуіне және байланыс сенімділігін төмендетуге әкелуі мүмкін.

2. Өрісті тұрақтандырудағы феррит қабатының қызметі

Феррит магниттік қабаты кедергіден қорғауды қамтамасыз етеді. Ол сондай-ақ магнит өрісін антеннаның металл емес жағына бағыттау арқылы магнит ағынының бағыттаушы қабаты ретінде жұмыс істейді. Бұл байланыстыру тиімділігін арттыруға, сигнал беруді оңтайландыруға және металл құрамдас бөліктер жақын жерде орналасқан қолданбаларда энергия шығынын азайтуға көмектеседі.

3. Кедергінің сәйкестік сезімталдығы

13,56 МГц жиілікте жұмыс істейтін NFC жүйелері қоршау конструкциясының өзгеруіне, жабысқақ қалыңдығына және катушка деформациясына сезімталдығына байланысты кедергінің дәл сәйкестігін қажет етеді. Механикалық құрылымдағы кішігірім өзгерістер резонанстық нүктеге және Q-факторының өнімділігіне әсер етуі мүмкін, бұл антеннаны біріктіргеннен кейін жүйе деңгейін реттеуді қажет етеді.

4. Құрылғы архитектурасымен байланыстыру

Антеннаның өнімділігіне сонымен қатар қоршаған материалдардың, соның ішінде пластик корпустардың, шыны қақпақтардың және ПХД жинақтарының құрылымдарының диэлектрлік сипаттамалары әсер етеді. Диэлектриктік тұрақтылары жоғары материалдар қосымша паразиттік сыйымдылықты енгізуі мүмкін, бұл өткізу қабілетінің тарылуына және байланыс маржасының төмендеуіне әкеледі.

5. Белсенді және пассивті жүйе әсері

Белсенді NFC антеннасының конфигурациялары үшін жетек тізбегі электромагниттік өрістің таралуы мен күшіне тікелей әсер етеді. Бұл тәсіл байланыс қашықтығын ұзарта алатынына қарамастан, ол жүктеме өзгерістеріне сезімталдықты арттырады және жерге қосуды, экрандауды және жалпы жүйе дизайнын дәлірек басқаруды талап етеді.

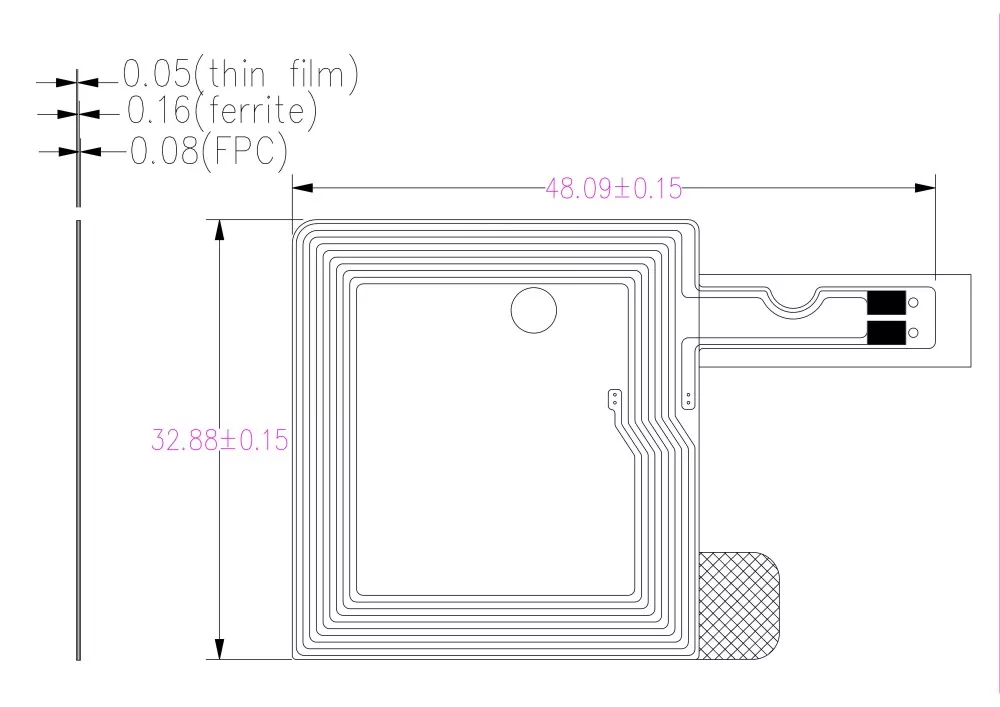

Техникалық сипаттамалар

Құрдастармен салыстырғанда: Qianmu Communications-тың сараланған артықшылықтары

Орнату нұсқаулығы

Жабысқақ тірек орнату (FPC икемді антенна)

Бұл NFC антеннасын орнатудың ең жиі қолданылатын әдісі:

Орнату қадамдары:

1. Бетті тазалау - Орнату аймағын (құрылғы корпусының ішкі бетін немесе батарея бетін) тазарту үшін оның май мен шаң болмауын қамтамасыз ету үшін спиртті майлықты пайдаланыңыз.

2. Шығаратын лайнерді шешіңіз - антеннаның артқы жағындағы 3M жабысқақ қорғаныс қабықшасын абайлап алыңыз.

3. Туралау және орналастыру - антеннаны белгіленген орнату орнымен туралаңыз, катушкалар аймағының кедергісіз болуын қамтамасыз етіңіз.

4. Ауа көпіршіктерін кетіру үшін ортасынан шеттерге қарай қатты және біркелкі басыңыз.

5. Күту және күту - Оңтайлы байланыстыру беріктігіне жету үшін 24 сағат бойы тұруға рұқсат етіңіз.

Орнату туралы ескертпелер:

Тұтынушылардың пікірлері

"Qianmu Communications компаниясының NFC кіріктірілген жұмсақ антеннасы смартфонның жаңа үлгісінде тұрақты өнімділікті көрсетіп, 85 мм оқу диапазонына қол жеткізді. Феррит қабаты батарея кедергілерінен тиімді қорғайды және жаппай өндірістегі сапа үйлесімділігі тамаша". - Бренд өндірушісі, Shenzhen Junge Technology Co., Ltd.

"POS терминалдарында қолданылатын белсенді NFC антенналары жоғары сенімділік пен күшті RF өрістерін талап етеді. Qianmu Communication өнімдері біздің қатаң EMVCo сынақтарынан өтті және біз қазірдің өзінде 300 000 бірлік сатып алдық." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd. Төлем терминалының өндірушісі

Жиі қойылатын сұрақтар

1-сұрақ: NFC жүйесіндегі кірістірілген жұмсақ антеннаның жұмыс жиілігі қандай?

A: NFC халықаралық стандартталған 13,56 МГц ±7 кГц жиілік диапазонында жұмыс істейді, ол әдетте қысқа қашықтыққа сымсыз деректерді тасымалдау үшін жақын өрістегі байланыс жүйелерінде қолданылады.

2-сұрақ: Әдеттегі оқу қашықтығы қандай?

A: Байланыс ауқымы антеннаның дизайнына, құрылғы құрылымына және орнату шарттарына байланысты әдетте бірнеше сантиметрмен шектеледі, әдетте шамамен 5–8 см.

3-сұрақ: Феррит өзегі бар NFC антеннасы қашан қажет?

A: Антеннаны аккумулятордың бетіне, металл корпустың қасына немесе металл компоненттері бар ортаға орнату қажет болғанда, феррит қабаты бар антеннаны пайдалану өте маңызды. Феррит қабаты металдан туындаған кері құйынды ток кедергісін тиімді оқшаулай алады.

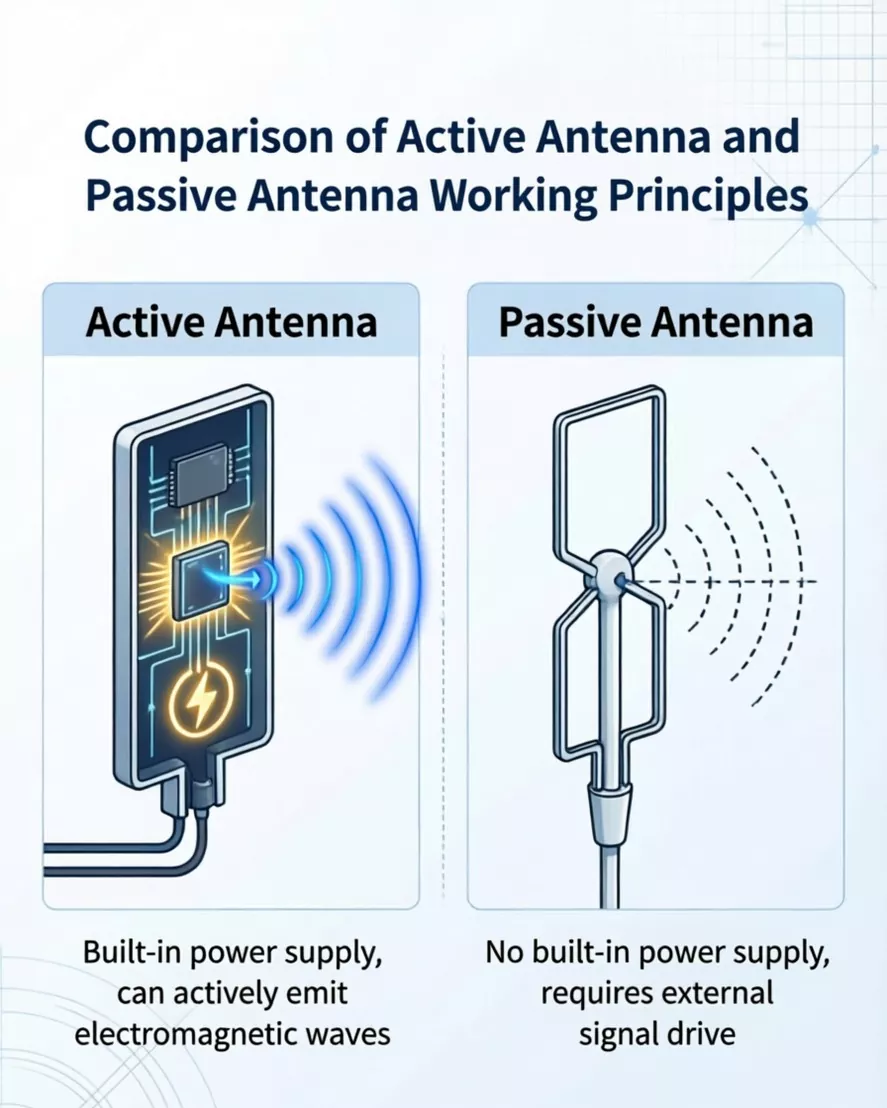

4-сұрақ: NFC кірістірілген жұмсақ антенна мен белсенді антеннаның айырмашылығы неде?

A: Кірістірілген пассивті антенна жұмыс істеу үшін оқырман/жазушының магнит өрісінің индукциясына сүйенетін пассивті құрамдас болып табылады, бұл оны стандартты NFC қолданбалары үшін қолайлы етеді. Белсенді антенна сигналды күшейту және қозғаушы тізбектерді біріктіреді, бұл оған күштірек РЖ өрісін белсенді түрде жасауға мүмкіндік береді, бұл оны сенімді сигналды қажет ететін төлем терминалдары сияқты сценарийлер үшін өте қолайлы етеді.

5-сұрақ: Оны өлшемі мен пішіні бойынша реттеуге болады ма?

A: Иә, Qianmu Communications тікбұрышты, дөңгелек және тұрақты емес пішіндерді қоса алғанда, барлық өлшемдегі теңшелетін дизайнды қолдайды.

6-сұрақ: Индуктивтіліктің қандай диапазоны жиі қолданылады?

A: Типтік конструкциялар реттеу және кедергіні сәйкестендіру талаптарына байланысты шамамен 1–2 мкН индуктивті диапазонға жатады.

7-сұрақ: Жалпы орнату әдістері қандай?

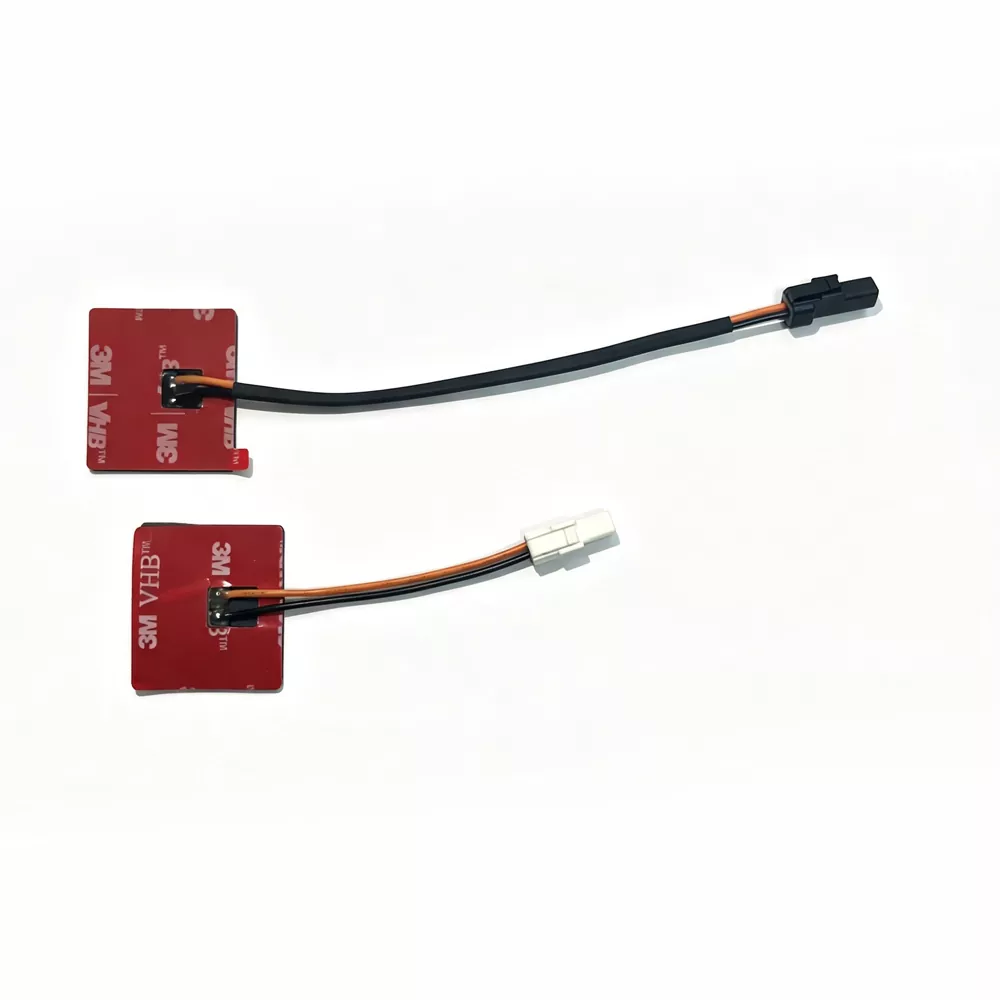

A: Орнатудың үш негізгі әдісі бар: ① 3M жабысқақ тірек (FPC икемді антенна - ең жиі пайдаланылады); ② IPEX қосқышы (қосылатын модуль түрі); ③ Дәнекерлеуді орнату.

8-сұрақ: Qianmu Communication трейдер ме әлде зауыт па?

A: Qianmu Communications - ҒЗТКЖ, өндіріс және сатуды біріктіретін өндіруші. Бізде өз зауытымыз бар және толық өндірістік желі, сонымен қатар сапаны бақылаудың сенімді жүйесі бар - жай ғана сауда компаниясы емес.
