Ортақ велосипед антеннасы

Ортақ велосипед антеннасы – ортақ велосипедтер мен электронды велосипедтердің смарт құлып корпусына біріктіру үшін арнайы жасалған арнайы IoT RF антеннасы. Ол құрылғының корпусынан тыс сыртқы әсерді қажет етпейді, оның орнына тікелей ПХД құлпы айналасына немесе құлып корпусындағы сақталған ішкі кеңістікке орналастырылады. Смарт құлыптардың шектеулі ішкі кеңістігіне және металл корпустардың, батареялардың, қозғалтқыштардың және негізгі платаның құрамдас бөліктерінің электромагниттік кедергілеріне байланысты кәдімгі дайын ішкі антенналар орнатылған кезде сигналдың айтарлықтай әлсіреуіне ұшырайды. Бұл көлік туралы есеп берудің кешіктірілуіне, позицияның дрейфіне, ұйқының қалыпты емес қуат тұтынуына және сайып келгенде, операциялық қызмет көрсету шығындарының жоғарылауына әкеледі. Qianmu Communications антеннасы арнайы оңтайландырылған және құлып корпустарының ішіндегі күрделі электромагниттік ортаға реттеліп, тұрақты байланыс пен шектелген, жабық қуыстарда сигналдың орналасуын қамтамасыз етеді. Ол ортақ екі доңғалақты көліктерде смарт құлып шешімдері үшін негізгі қолдау компоненті ретінде қызмет етеді.

Жұмыс принципі

1. Смарт құлыптың негізгі тақтасы радиожиілік порты арқылы радиожиілік сигналын шығарады, ол фидер кабелі арқылы сәулелену үшін ортақ велосипедтің кірістірілген антеннасына жіберіледі.

2. Сәулелену блогы электр сигналдарын электромагниттік толқындарға түрлендіреді, олар пластик құлып корпусына еніп, сыртқа сәулеленеді, көлік құралының орналасқан жері, құлып күйі, батарея деңгейі және ақаулық туралы ақпаратты бұлтқа негізделген басқару платформасына жібереді.

3. Базалық станциядан қашықтан құлыпты ашу және құлыптау пәрмендерін алу, ауадағы электромагниттік толқындарды қайтадан электрлік сигналдарға түрлендіру және оларды негізгі платаға беру;

4. Кедергінің баптауы ішкі металл және батарея кедергісін шешу, шектеулі кеңістіктерде стандартты 50 Ом кедергіні сақтау, жаңғырық жоғалуын азайту, қалыпты емес қуат тұтынуды басу және құрылғының литий батареясының қызмет ету мерзімін ұзарту үшін орындалады.

Қолдау көрсетілетін құрылғылармен үйлесімді

· NBIoT Smart Bike Lock

· 4G Cat.1 ортақ электр велосипедінің орталық құлыпының негізгі тақтасы

· Ортақ электр скутерлеріне арналған ішкі IoT байланыс модулі

· Кірістірілген байланыс терминалдары бар ортақ скутерлер мен мобильді құрылғылар

· Шағын сыртқы IoT құлпы, кірістірілген модулі бар шкаф құлпы

Өнімнің негізгі технологиясы

1. Кедергіге қарсы қуыс баптау дизайны: ішкі металл корпустардан, литий батареяларынан және смарт құлыптардағы схемалық тақталардан келетін электромагниттік кедергілерді жою үшін анекогенді камерада арнайы калибрленген. Ол тіпті жабық, жабық кеңістіктерде тұрақты радиациялық өнімділікті сақтай отырып, құлыптың ішкі ортасынан туындаған сигнал ауытқуларын тиімді болдырмайды.

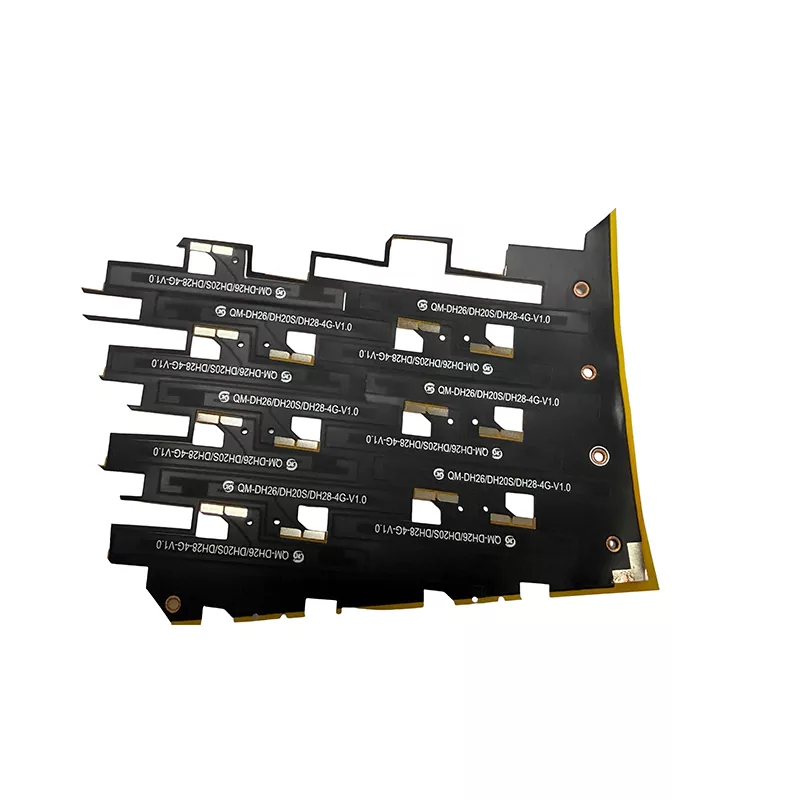

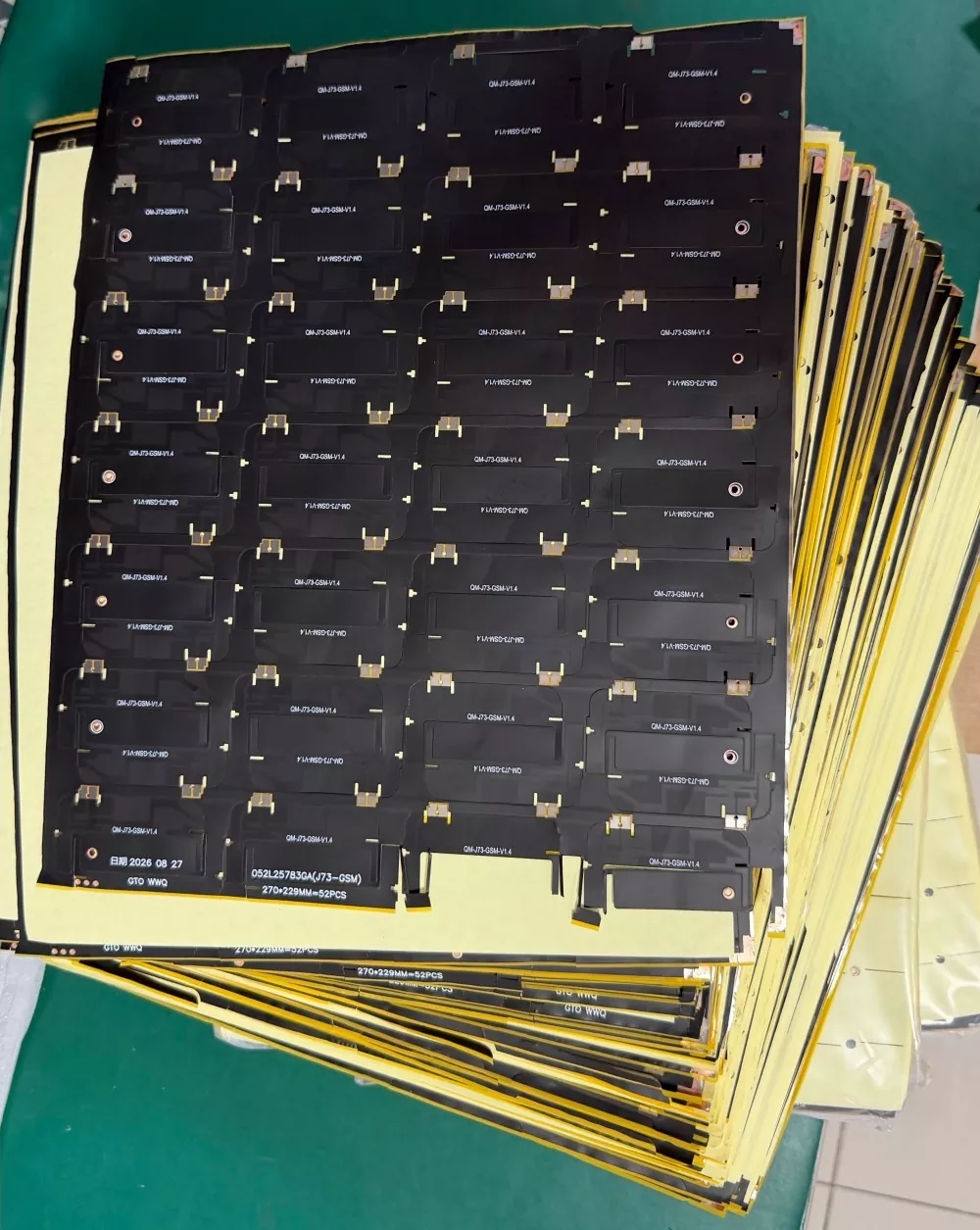

2. Шағын және жұқа дизайн, құлыптардың ішіндегі тар кеңістіктерге өте ыңғайлы: әртүрлі ішкі құлып өлшемдеріне сәйкес келетін икемді FPC, керамикалық, серіппелі және ПХД антеннасының опциялары бар бірнеше өлшемдер мен конфигурацияларда қол жетімді. Ол ең аз қуыс кеңістігін алады, бұл құрылымдық инженерлерге конструкцияларға біріктіруді жеңілдетеді.

3. Дірілге қарсы және шаршауға қарсы мүмкіндіктер: Ортақ велосипедтер жиі бұдырлы жолдар мен ұзақ дірілдерді кездестіреді, бұл фидер сымдарының үзілуіне немесе дәнекерлеу қосылысының ажырауына оңай әкелуі мүмкін. Ортақ велосипед антеннасы кабельдің шығу нүктесіндегі кернеуге қарсы буферді күшейтуді қамтиды, ал икемді FPC нұсқасы қосымша болат арматуралық тақталарды қамтиды. 500 сағат имитацияланған жол дірілінің сенімділігін сынаудан өткеннен кейін ол үзілген сымдар сияқты өндірістік ақауларды айтарлықтай азайтады.

4. Төмен қуатты РЖ оңтайландыру: РЖ байланысының жоғалуын оңтайландыру күрделі ішкі орталарда құрылғыны тасымалдау қуатын тұтынуды азайтады, жүйенің жалпы қуатын тұтынуды азайтады, жеке көліктер үшін батареяны ауыстыру циклдерін ұзартады және сайттағы техникалық қызмет көрсету жиілігін азайтады.

5. Икемді теңшеу және дамыту мүмкіндіктері: Тұтынушының корпусының өлшемдері мен ішкі құрамдас орналасуына сәйкес арнайы реттелуі мүмкін; байланыс пен GNSS позициясын біріктіретін бір байланыс немесе біріктірілген қос функциялы антенналарды қолдайды; кабель ұзындығы, қосқыш түрі және жұмыс жиілігі диапазоны реттеледі.

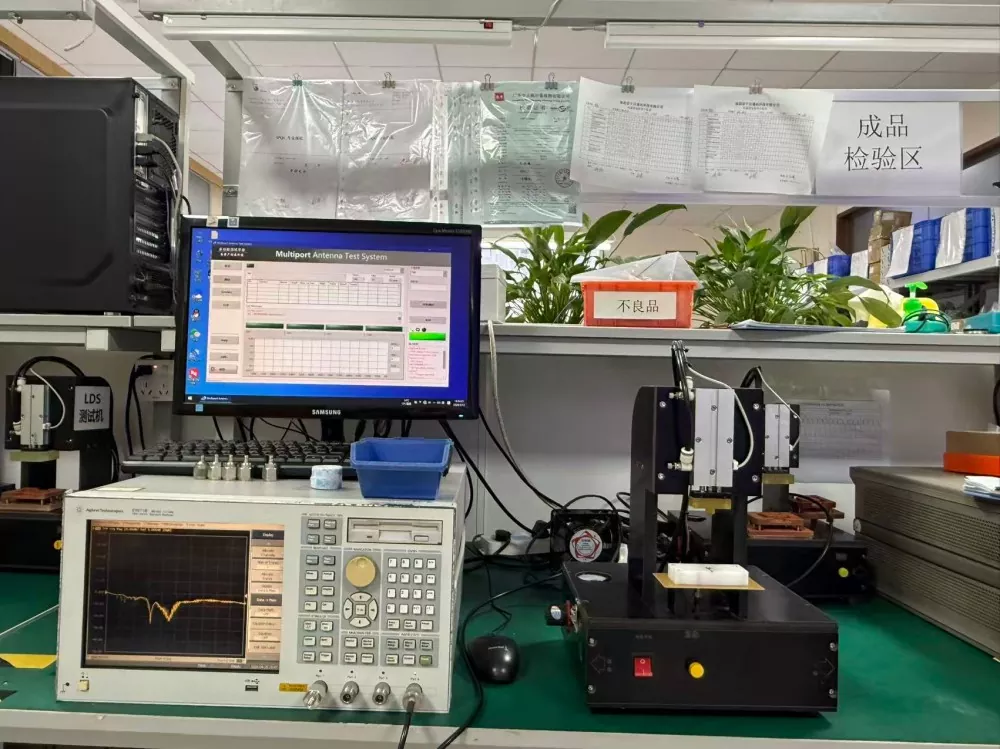

6. Сапасы бақыланатын және тексерілетін: Өнімдердің әрбір партиясы микротолқынды анекогенді камераның сынақ есептерін және үлгі алудың қартаю сынағы жазбаларын сақтайды. Жобаны жаппай жеткізу үшін нақты өлшем деректері жобаны қабылдау талаптарын қанағаттандыру үшін жөнелтумен бірге берілуі мүмкін. Тәуелсіз ҒЗТКЖ мүмкіндіктері бар жеткізуші ретінде біз үлгі кезеңінде бірнеше прототип итерациясын жеткізе аламыз.

Ортақ велосипед антеннасын қалай таңдауға болады

1. Жиілік диапазондары мен функционалдық талаптарды нақтылаңыз: жобаның NB-IoT немесе 4G Cat.1 екенін және біріктірілген Beidou-GPS қосарлы орналасу қажет екенін растаңыз. Бірдей сыртқы түрі бар, бірақ жиілік диапазондары сәйкес келмейтін ортақ велосипед антенналары құлыптардың ішінде пайдаланылғанда нашар нақты өнімділікке әкеледі.

2. Ішкі қуыстың ортасын бағалаңыз: ішкі кеңістіктің өлшемін, қоршаған металл компоненттерін және батареяның орналасуын ескеріңіз. Жалаңаш антеннаның құрамдас параметрлеріне ғана сенбеңіз; нақты өлшемдер қоршауды толық құрастырғаннан кейін жүргізілуі керек, өйткені жалаң тақта деректері нақты жобалардағы нақты жұмыс өнімділігін көрсете алмайды.

3. Құрылымдық талаптарды растаңыз: қол жетімді кеңістік өлшемдерін, орнату және орнату әдісін, қосқыш үлгісін және құрастыруға болмайтын құрамдастарды сатып алмау үшін рұқсат етілген кабель ұзындығын алдын ала тексеріңіз.

4. РЖ баптау мүмкіндіктері бар өндірушілерге басымдық беріңіз. Сақтаудағы жалпы өнімдер құлып корпусымен үйлесімді болмауы мүмкін; физикалық зауыт құлыптау қуысына арнайы қайта реттеп, оңтайландыра алады, ал трейдерлер әдетте қуыс деңгейіндегі оңтайландыруға қол жеткізе алмайды.

Жиі қойылатын сұрақтар

1-сұрақ: Антеннаның жоғарылауы әрқашан жақсы өнімділікті білдіре ме?

A: Жоқ. Кірістірілген антенналар тар металл қуыста шектелген; жай ғана жоғары пайдаға ұмтылу кедергінің сәйкессіздігіне әкелуі мүмкін, бұл өз кезегінде жалпы қуат тұтынудың күрт өсуіне әкеледі. Ортақ велосипедтер үшін кірістірілген антенна көптеген факторларды теңестіруі керек, соның ішінде қуыс ортасы, қуат тұтынуы, соққыға төзімділік және құлып корпусының дизайны негізінде сәйкестендіру мен реттеуді қажет ететін өлшем.

2-сұрақ: Кірістірілген антенналардың сыртқы антенналармен салыстырғанда қандай артықшылықтары мен кемшіліктері бар?

A: Кірістірілген антенналардың артықшылықтары: сыртқы антенналармен байланысты зақымдану, сыну немесе жоғалу қаупін жоққа шығаратын компоненттері жоқ таза құрылғы көрінісі. Кемшіліктері: антеннаны баптау кезінде жоғары дәлдікті талап ететін құлып корпусындағы ішкі металл бөлшектердің үлкен кедергісі. Егер сіздің жобаңыз көпқабатты ғимараттарда немесе жерасты гараждарында кең ауқымды орналастыруды қамтыса, сайтта мұқият тестілеу және бағалау маңызды.

3-сұрақ: Біз 4G байланысын + GPS BeiDou қос функционалды ортақ велосипед антеннасын жасай аламыз ба?

A: Қолдау көрсетіледі. Біріктірілген қос антенна дизайны ішкі сымдарды азайтады, ал қосқыштар мен кабельдерді қажетінше реттеуге болады.

4-сұрақ: Өнімнің кепілдік саясаты дегеніміз не?

A: Қалыпты орнату және пайдалану кезінде біз адамның зақымдануына байланысты емес өнімнің электрлік ақауларына кепілдік береміз. Дегенмен, қате орнатудан, кабельдерді күштеп тартып алудан немесе құрастыру кезінде қысу нәтижесінде туындаған зақымнан туындайтын мәселелер кепілдікке кірмейді. Сондай-ақ біз осындай проблемаларды болдырмауға көмектесу үшін орнату нұсқауларын береміз.
