Заманауи құқық қорғау және далалық тіркеу жабдығы үшін сенімді позицияны анықтау ыңғайлылықтан да артық — ол дәлелдемелерді қадағалау және пайдалану қауіпсіздігіне тікелей әсер етуі мүмкін.ЦянмудамытадыДене камерасы GPS антеннасыденеге киілетін камераларға, дәлелдерді жинау терминалдарына, патрульдік жабдыққа және басқа да талап етілетін мобильді құрылғыларға арналған өнеркәсіптік деңгейдегі GNSS керамикалық антенна ретінде. Оның GPS, BeiDou, GLONASS және Galileo үйлесімділігі, RHCP дизайны және берік керамикалық құрылымы күрделі орталарда тұрақты спутниктік қабылдауды қолдауға арналған.
Денеге киілетін камераның ішіндегі GPS антеннасы адам денесінің кедергісі, ықшам құрылғы құрылымдары, металл экрандау, ұялы радиожиілік модульдері, батареялар және сыртқы жағдайлардың өзгеруіне қарсы жұмыс істеуі керек. Сондықтан сәйкес GNSS антеннасы негізгі спутниктік қабылдаудан көп нәрсені қажет етеді. Бұл мақалада керамикалық антеннаның құрылысы, айналмалы поляризация, радиожиілік кедергілерді бақылау, кең температуралық материалдар және дұрыс орнату тұрақты орналасуға қалай ықпал ететінін түсіндіреді. Ол сонымен қатар керамикалық және икемді FPC антенна технологияларын салыстырады және кәсіби дене камераларын өндірушілер үшін таңдау мен орнатудың негізгі мәселелерін сипаттайды.
Мазмұны
- Дене камерасы GPS антеннасы дегеніміз не?
- Денеге тозған камераларда GPS өнімділігі неге маңызды?
- Сатып алушылар қандай өнімділік факторларын бағалауы керек?
- Керамикалық GPS антеннасы және FPC антеннасы
- Негізгі техникалық сипаттамалар
- GPS антеннасын қалай орнату керек?
- Типтік қолданбалар
- Жиі қойылатын сұрақтар
- Қорытынды
Дене камерасы GPS антеннасы дегеніміз не?

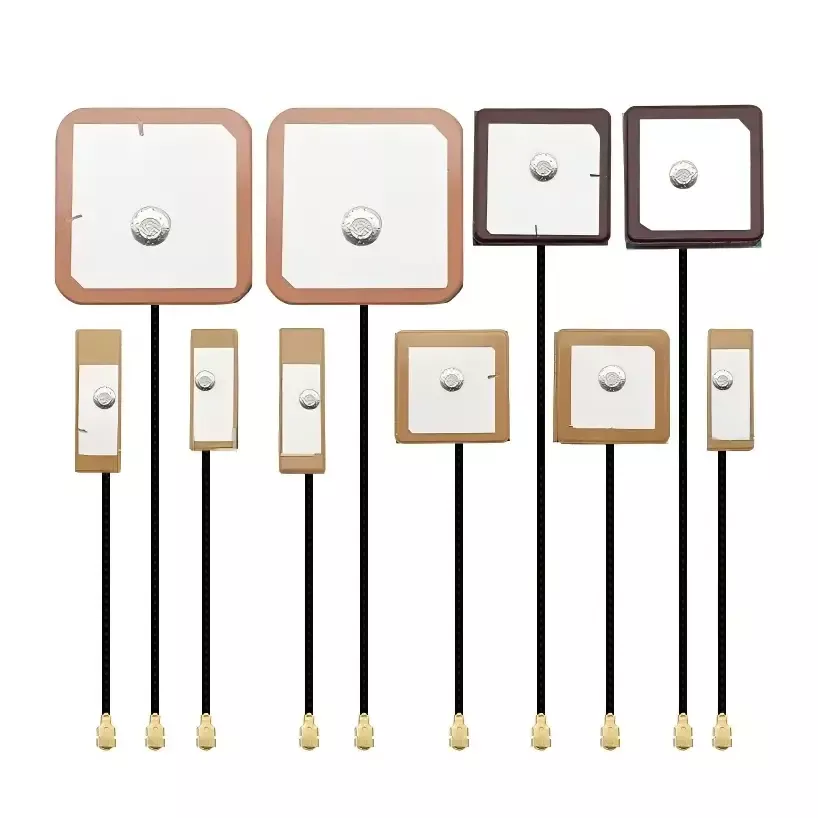

Body Cam GPS антеннасы — денеге киілетін камералар мен портативті дәлелдемелерді жазу терминалдары үшін спутниктік навигация сигналдарын алуға арналған арнайы GNSS қабылдау компоненті. Жалпы мақсаттағы GPS антеннасынан айырмашылығы, ол дене кедергілерімен, электронды кедергілермен, қозғалыстармен және сыртқы ортаның өзгеруімен күресу кезінде ықшам корпуста жұмыс істеуі керек.
Цянму шешімі жоғары диэлектрлік керамикалық патч құрылымын және оң жақ айналмалы поляризацияны (RHCP) пайдаланады. Дизайн 1575,42 МГц жиілікте GPS L1 және 1561 МГц жиілікте BeiDou B1 қолдайды, ал негізгі спутниктік навигация жүйелерімен үйлесімділік ішкі және халықаралық нарықтардағы кәсіби позициялау қолданбаларын қолдай алады.
Антенна спутниктік сигналдарды қабылдайды және оңтайландырылған RF сигналын орналасу чипсетіне береді. Содан кейін құрылғы орын, жылдамдық, уақыт және биіктік туралы ақпаратты есептей алады және орын деректерін жазылған аудио және бейнемен байланыстыра алады. Бұл жазылған мазмұн мен оқиға орын алған орын арасында практикалық байланыс жасайды.
Денеге тозған камераларда GPS өнімділігі неге маңызды?
Денеге тағылатын камералар қызметкерлер серуендеу, жүгіру, бұрылу, ғимараттарға кіру немесе көлік құралдарын пайдалану кезінде жиі пайдаланылады. Бұл қозғалыстар тұрақты GPS қабылдағышына қарағанда қиынырақ РЖ ортасын жасайды.
Тұрақты орналасу бірнеше практикалық артықшылықтар бере алады:
- Дәлелдерді бақылау мүмкіндігі:Орналасқан жер туралы ақпаратты жазылған кадрлармен және операциялық оқиғалармен байланыстыруға болады.
- Үздіксіз траектория жазбалары:Сенімді спутниктік қабылдау қозғалысты бақылаудағы бос орындарды азайтуға көмектеседі.
- Операциялық хабардарлық:Далалық командалар мобильді операциялар кезінде сенімдірек орын туралы ақпаратты ала алады.
- Азайтылған орналасу дрейфі:Антеннаның жақсы өнімділігі әлсіз немесе шағылысқан сигналдардан туындаған тұрақсыз орналасу көрсеткіштерін шектеуге көмектеседі.
- Жаһандық орналастыру:Көпжүйелі GNSS үйлесімділігі әртүрлі географиялық нарықтарға арналған жабдық үшін пайдалы.
Өндірушілер үшін антеннаны таңдау соңғы құрамдас таңдау міндеті ретінде қарастырылмай, корпус камерасын жобалаудың бастапқы кезеңдерінде қарастырылуы керек.
Сатып алушылар қандай өнімділік факторларын бағалауы керек?
1. Спутниктік жүйенің үйлесімділігі
Кәсіби дене камералары әртүрлі елдерде және жұмыс орталарында орналастырылуы мүмкін. GLONASS және Galileo-ны орналастыру кезінде GPS және BeiDou-ға қолдау көрсету ішкі және шетелдік нарықтар үшін жабдықты жобалау кезінде үлкен икемділікті қамтамасыз етеді.
2. Дөңгелек поляризация
GNSS спутниктік сигналдары дөңгелек поляризация сипаттамаларына ие. RHCP антеннасы осы сигнал қасиетіне сәйкес келетіндей етіп жасалған және кейбір шағылысқан және дұрыс емес поляризацияланған сигналдардың әсерін азайтуға көмектесе алады. Бұл әсіресе ғимараттардың, көліктердің, металл құрылымдардың және басқа шағылыстыратын беттердің айналасында пайдалы болады.
3. РЖ кедергілеріне төзімділік
Қазіргі заманғы корпус камерасында 4G/5G байланыс модульдері, Wi-Fi, процессорлар, батареялар және басқа электрондық схемалар болуы мүмкін. Бұл компоненттер электрлік күрделі ортаны құра алады. Антеннаны сәйкестендіру және сәйкес физикалық бөлу қажетсіз радиожиілік байланыстарды азайтуға және орналасу тұрақтылығын жақсартуға көмектеседі.
4. Қоршаған ортаның сенімділігі
Кәсіби жабдық жазғы ыстыққа, қысқы суыққа, дірілге, соққыға, ылғалдылыққа және ұзаққа созылатын сыртта жұмыс істеуге ұшырауы мүмкін. Цианму өнеркәсіптік керамикалық дизайны -40°C-тан +75°C-қа дейінгі жұмыс температурасы диапазонына арналған, бұл тұтынушыға арналған құрамдас бөліктер қоршаған ортаның жеткілікті деңгейін қамтамасыз етпеуі мүмкін қолданбаларға қолдау көрсетеді.
5. Механикалық төзімділік
Денеге тозған жабдық қайталанатын қозғалысты және физикалық өңдеуді бастан кешіреді. Қатты керамикалық антенна құрылымы механикалық төзімділік басымдық болып табылатын қолданбаларда икемді құрылымға қарағанда жақсы өлшемдік тұрақтылықты қамтамасыз ете алады.
Керамикалық GPS антеннасы және FPC антеннасы
Керамикалық және FPC антенна технологиялары пайдалы болуы мүмкін, бірақ олардың сипаттамалары әртүрлі. Дұрыс таңдау өнім құрылымына, қолжетімді кеңістікке, қоршаған орта жағдайларына, қажетті орналастыру өнімділігіне және мақсатты қолданбаға байланысты.
| Салыстыру факторы | Цянму керамикалық антеннасы | Стандартты FPC GPS антеннасы |
|---|---|---|
| Негізгі материал | Өнеркәсіптік жоғары температурадағы агломерацияланған керамика | Икемді PI пленкасы |
| Сигнал қабылдау | Күшті спутниктік сигналды алуға арналған | Жалпы мақсаттағы ықшам қолданбалар үшін қолайлы |
| Поляризация | RHCP | Антеннаның дизайнына байланысты |
| Жұмыс температурасы | -40°C және +75°C | Арнайы үлгіге байланысты |
| Механикалық құрылым | Қатты керамикалық конструкция | Икемді пленка құрылысы |
| Кедергілерді бақылау | Талап етілген RF орталарына арналған | Жүйенің орналасуына және орнатуына көбірек байланысты |
| Типтік қолданба | Кәсіби дене камералары және өнеркәсіптік терминалдар | Шағын тұтынушылық және портативті электроника |
Кәсіби дәлелдемелерді жазу құрылғыларын әзірлейтін өндірушілер үшін керамикалық GNSS антеннасы РЖ өнімділігінің, қоршаған ортаға төзімділіктің және құрылымдық тұрақтылықтың пайдалы комбинациясын ұсына алады.
Негізгі техникалық сипаттамалар
Дене камерасына арналған GPS антеннасын бағалау кезінде инженерлер тек номиналды жиілік үйлесімділігіне назар аудармай, толық РЖ және механикалық сипаттаманы қарап шығуы керек.
| Параметр | Цянму спецификациясы |
|---|---|
| Өнім түрі | GNSS керамикалық беткейлік антенна |
| Жұмыс жолақтары | GPS L1: 1575,42 МГц; BeiDou B1: 1561 МГц |
| Поляризация | Оң жақ шеңберлі поляризация (RHCP) |
| Сипаттамалық кедергі | 50 Ом |
| VSWR | ≤1,8 |
| Ең жоғары табыс | 3,0–3,8 дБи |
| Жұмыс температурасы | -40°C және +75°C |
| Сақтау температурасы | -45°C және +80°C |
| Орнату | SMT орналастыру, тесік арқылы дәнекерлеу немесе теңшелген қосқыштар |
Бұл спецификациялар РЖ инженерлері үшін пайдалы бастапқы нүктені қамтамасыз етеді. Дегенмен, антеннаның соңғы өнімділігі әрқашан корпустың толық корпусының корпусына біріктірілгеннен кейін тексерілуі керек, себебі корпус материалдары, батареяның орналасуы, ПХД орналасуы, кабельді бағыттау және жақын орналасқан сымсыз модульдер радиожиілік жұмысының нақты жұмысына айтарлықтай әсер етуі мүмкін.
GPS антеннасын қалай орнату керек?
Тіпті жоғары өнімді антенна дұрыс орнатылмаған болса, оның жұмысы төмен болуы мүмкін. Сондықтан дұрыс механикалық және RF интеграциясы өте маңызды.
Қолайлы орнату орнын таңдаңыз
Керамикалық сәулелену аймағы металл корпустармен, батареялармен немесе металл кронштейндермен тікелей жабылмауы керек. Дене камерасының жоғарғы бөлігіндегі металл емес аймақ әдетте жақсырақ. Цианму өнім құрылымы мүмкіндік беретін жерде 4G/5G және Wi-Fi антенналарынан кемінде 15 мм қашықтықты сақтауды ұсынады.
Дәнекерлеудің дұрыс процедураларын орындаңыз
Штырь тәрізді антенналар үшін дәнекерлеу қосылыстары толық және қауіпсіз болуы керек. SMT өнімдері үшін антенна дұрыс туралануы және ұсынылған ПХД процесіне сәйкес орнатылуы керек. Шамадан тыс механикалық қысымды болдырмау керек, себебі керамикалық құрамдас бөліктер дұрыс емес өңдеуден зақымдалуы мүмкін.
Басқару кабелі және электр желісін бағыттау
Антенна кабельдерін электр желілерімен және жоғары ток тізбектерімен қажетсіз байланыстыруды азайту үшін мұқият жүргізген жөн. Қажет болған жағдайда оқшаулағыш материалдарды антеннаны күшті электр кедергі көздерінен оқшаулау үшін де пайдалануға болады.
Толық құрылғыны тексеріңіз
Зертханалық компоненттерді сынау маңызды, бірақ ол толық машинаны тексеруді алмастырмауы керек. Құрастырудан кейін өндірушілер сыртқы ауаның нақты жағдайында суық және ыстық күйде спутникті алуды, орналасу дәлдігін, жерсеріктерді санауды және траекторияның үздіксіздігін бағалауы керек.
Body Cam GPS антеннасын қандай қолданбалар пайдалана алады?
Кәсіби GNSS антеннасы мобильді жазу және орналастыру жабдықтарының кең ауқымын қолдай алады, соның ішінде:
- 4G/5G құқық қорғау органдарының камералары
- Полиция және жол қозғалысын бақылау терминалдары
- Қалалық басқару және жол әкімшілігінің дене камералары
- Өрт сөндіру бөлімінің аудиовизуалды айғақ құралдары
- Жарылыстан қорғалған және өзіндік қауіпсіз жазу терминалдары
- Тау-кен және мұнай-химия инспекциясының жабдықтары
- Күшті бақылау және темір жол патрульдік құрылғылар
- Сыртқы тексеру және далалық пайдалану терминалдары
- Экспортқа бағытталған көп диапазонды денеге киілетін камералар
GNSS қабылдауы, ықшам интеграциясы және қоршаған ортаға төзімділігінің үйлесімі бұл антенна технологиясын бақыланатын ішкі ортадан тыс үздіксіз жұмыс істеуі керек кәсіби жабдыққа әсіресе қатысты етеді.
Жиі қойылатын сұрақтар
1. Body Cam GPS антеннасы қандай спутниктік жүйелерді қолдайды?
Антенна GPS L1 және BeiDou B1 жиіліктері төңірегінде жасалған және GPS, BeiDou, GLONASS және Galileo қатысатын көп жүйелі GNSS қолданбаларын қолдайды.
2. GNSS қабылдау үшін RHCP неліктен маңызды?
RHCP немесе оң жақтағы дөңгелек поляризация жалпы GNSS спутниктік сигналдарының поляризация сипаттамаларына сәйкес келеді. Ол қабылдау дәйектілігін жақсартуға және кейбір шағылысқан немесе дұрыс емес поляризацияланған сигналдардың әсерін азайтуға көмектеседі.
3. Антенна экстремалды температурада жұмыс істей ала ма?
Белгіленген жұмыс температурасының диапазоны -40°C-тан +75°C-қа дейін, бұл антеннаны сыртқы және өнеркәсіптік қолдануды қажет ететін көптеген талаптарға сай етеді.
4. Антеннаны корпус камерасының жаңа дизайны үшін теңшеуге бола ма?
Иә. Түпнұсқа өндіруші ретінде Qianmu құрылғы құрылымына, жұмыс жиілігіне, орнату талаптарына, қосқыш конфигурациясына және РЖ өнімділігінің мақсаттарына сәйкес теңшелген антеннаны әзірлеуге қолдау көрсете алады.
5. 4G/5G және Wi-Fi антенналарынан қанша қашықтықты сақтау керек?
Өнім құрылымы рұқсат етсе, кем дегенде 15 мм бөлу ұсынылады. Соңғы қашықтықты РЖ сынағы арқылы растау керек, себебі қоршаудың геометриясы мен ішкі электроника антеннаның оңтайлы орнын өзгерте алады.
6. Антеннаны орнатқаннан кейін сыртқы сынақ қажет пе?
Иә. Толық құрылғыны сыртқы сынақтан өткізу ұсынылады. Инженерлер спутникті алуды, орналасу дәлдігін, суық және ыстық старттарды және антенна соңғы қоршауға біріктірілгеннен кейін траекторияның үздіксіздігін тексеруі керек.
Қорытынды
Сенімді GNSS антеннасы денеге киілетін кәсіби камераның маңызды құрамдас бөлігі болып табылады, себебі орналасу өнімділігі орналасу дәлдігіне, дәлелдемелерді бақылауға және жұмыс сенімділігіне әсер етеді. Керамикалық конструкция, RHCP поляризациясы, көпжүйелі GNSS үйлесімділігі, кедергілерді бақылау және кең температура өнімділігі талап етілетін дене камерасы қолданбалары үшін күшті негіз бере алады.
Цианму антеннаның ғылыми-зерттеу жұмыстарын, өндірісті, РЖ сынауын және дене камерасын өндірушілер мен жүйе интеграторларын қолдау үшін теңшелген өндірісті біріктіреді. Теңшелген жиілік диапазондарын, өлшемдерді, қосқыштарды, орнату құрылымдарын немесе РЖ оңтайландыруды қажет ететін жобалар үшін Body Cam GPS Antenna шешімін жәнебізбен хабарласыңытехникалық кеңестер, үлгілер және теңшелген антеннаны әзірлеу үшін.
