NB-IoT антеннасы

Нарықта IoT антенналарының үш негізгі түрі бар: кірістірілген патч антенналар, сорғыш көлікке орнатылған антенналар және бұрандалы сыртқы су өткізбейтін антенналар.

Осы мақалада көрсетілген NB-IoT антеннасы бұрандамен бекітілген сыртқы су өткізбейтін антенна санатына жатады. Ол өнеркәсіптік электрлік басқару шкафтары, сыртқы біріктірілген жабдық қораптары және муниципалды IoT терминалдары үшін арнайы әзірленген.

Qianmu Communication шкафының сыртқы NB антеннасы 700МГц-тен 960МГц-ке дейінгі толық жолақты NB-IoT-ті қолдайды және үш ірі оператордың тар жолақты желілерімен үйлесімді: China Mobile, China Unicom және China Telecom. Ол көптеген отандық және импорттық өнеркәсіптік шкафтардың орнату саңылауларының стандарттарына сәйкес келетін екі жалпы бұранда өлшемімен, M12 және M16 қол жетімді.

NB-IoT шкафтары үшін сыртқы антенна дегеніміз не

NB-IoT шкафының сыртқы антеннасы - өнеркәсіптік IoT жабдығына арналған бұрандамен бекітілген су өткізбейтін RF антеннасы. Ол сыртқы және өнеркәсіптік орталарда NB-IoT терминалдары үшін тұрақты сымсыз сигнал беруді қамтамасыз ету үшін жабдық шкафтарына сырттан орнатылады.

Жұмыс принципі

Көптеген тұтынушылар антенна тек металл осциллятор болып табылады және су өткізбейтін корпус сигнал өнімділігіне әсер етпейді деп қателеседі. Шын мәнінде, NB-IoT шкафының сыртқы антеннасының құрылымдық дизайны алыс қашықтықтағы сыртқы байланыстың тұрақтылығына тікелей әсер етеді. Жұмыс өнімділігін векторлық желі анализаторлары мен экрандалған анекогенді камералар арқылы тексеруге және тексеруге болады.

1. Төмен жиілікті осциллятордың резонанстық құрылымы

NB-IoT 700–960 МГц төмен жиілікті байланыс диапазонында жұмыс істейді, оның толқын ұзындығы ұзағырақ және осциллятор ұзындығы мен жерді сәйкестендіруге жоғары талаптар қойылады. Антенна ішінде тар жолақты төмен жиілікті резонансқа дәл сәйкестендірілген және қарапайым қысқа антенналарда кездесетін резонанстың ауытқуы мен тұрақты толқынның жоғарылауын болдырмайтын сегменттелген мыс сәулелену элементтерін пайдаланады.

2. Кабинеттік оқшауланған радиациялық құрылым

Антенна шкафтың сыртында орнатылған. Металл бұранда бекіту және жерге қосу үшін пайдаланылады, ал осциллятор шкафтың металл парағынан қауіпсіз оқшаулау қашықтығын сақтайды. Бұл металл қоршаудан туындайтын радиожиілік сигналын қорғауды және жұтуды болдырмайды.

Дәл осындай сипаттамалар үшін металл шкафтың ішіне орнатылған кірістірілген антенна 6–9дБ әлсіреуі мүмкін, ал сыртқы NB-IoT антеннасының жалпы әлсіреуі небәрі 1–2дБ болады.

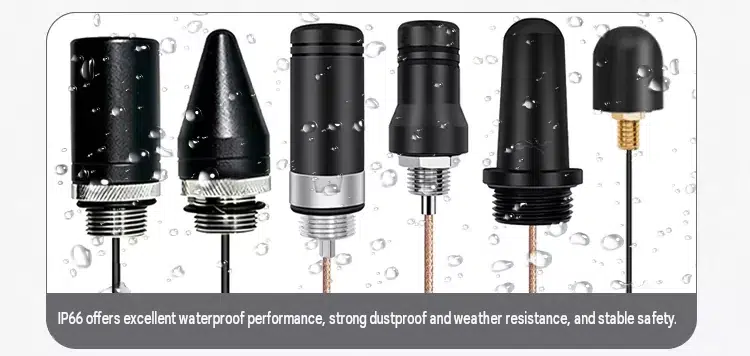

3. Көп қабатты тығыздалған су өткізбейтін құрылым

Антенна қорғаныстың үш қабатын қамтамасыз ету үшін артқы су өткізбейтін силиконды тығыздағышты, бұрандалы су өткізбейтін резеңке сақинаны және бүркумен құйылған сымның құрылымын қабылдайды. Жаңбыр суы мен конденсация кабель бойымен шкафқа кіре алмайды. 50Ω коаксиалды кабель тұрақты РЖ сигналының берілуін қамтамасыз етеді және сыртқы температураның өзгеруінен туындаған кедергілердің ауытқуын болдырмайды.

4. Шуды басу құрылымы

Антенна негізі корпус ішіндегі қуат көздері, PLC және релелер тудыратын электромагниттік шуды сүзгілеу, шу деңгейін төмендету және IoT терминалының базалық станциясына қол жеткізудің сәтті жылдамдығын жақсарту үшін жердегі ілінісу сақинасын қосады.

Үйлесімді жабдық

NB-IoT антеннасы металл шкафты қорғауды және ұзақ мерзімді сыртқы жұмысты қажет ететін IoT терминалдарына арналған. Ол азаматтық, коммерциялық және өнеркәсіптік құрылғыларға жарамды:

1. Ақылды қашықтан беріліс су есептегіш шкафтары

Коммуналдық су және газ жабдықтары, газ жинау жәшіктері, құбырдағы қысымды бақылау және бақылау шкафтары, су сапасын онлайн бақылау жабдықтары.

2. Ақылды қуат және өнеркәсіптік басқару жабдығы

Сыртқы қуат жинау шкафтары, төмен вольтты тарату бақылау терминалдары, фотоэлектрлік энергияны сақтаудың біріктірілген басқару шкафтары және электр есептегіш концентраторлары.

3. Smart City қауіпсіздік техникасы

Жол шаңын бақылайтын жәшіктер, қоршаған ортаны және ауа райын бақылау станциялары, тұрақ бөгеттерін басқару шкафтары және сыртқы көше шамының смарт контроллері.

4. Өнеркәсіптік автоматтандыру терминалдары

Зауыттық шеберхана деректерін жинауды басқару қораптары, қойма логистикалық позициялау терминалдары және жабдықтың ақаулық сымсыз дабыл шкафтары.

5. Ауылшаруашылық IoT жабдықтары

Далалық топырақты бақылау шкафтары, аквакультура суының сапасын бақылау шкафтары және жылыжай ортасын бақылаудың біріктірілген жабдықтары.

Толық техникалық параметрлер кестесі

Жалпы жиі қойылатын сұрақтар бөлімі

1-сұрақ: Сыртқы NB-IoT антеннасының кабель ұзындығы мен қосқышын өзгертуге болады ма?

A: Иә. Стандартты модельдер 1,5 м-ден 10 м-ге дейінгі коаксиалды кабель ұзындығын қолдайды. SMA, IPEX және N сияқты қосқыштарды талаптарға сәйкес ауыстыруға болады. Жаппай тапсырыстар сонымен қатар реттелетін қабық түстері мен LOGO жібек экранында басып шығаруды қолдайды.

2-сұрақ: Бұл сыртқы NB антеннасы бір уақытта China Mobile, China Unicom және China Telecom NB карталарымен үйлесімді ме?

A: Иә. Антенна толық 700–960 МГц NB-IoT жиілік диапазонын қамтиды және үш негізгі оператордың NB желілерімен үйлесімді. Әртүрлі жиілік диапазондары үшін бөлек нұсқаларды сатып алудың қажеті жоқ.

3-сұрақ: Шкафтың ішкі кеңістігі шектелген кезде сымның майысу антенна сигналына әсер ете ме?

A: Кабельді үлкен иілу радиусымен ақырын майыстыруға болады, бірақ 90 градусқа иілуден және қайталанатын бүктемелерден аулақ болу керек. Орнату кезінде сигналдың айтарлықтай әлсіреуін болдырмау үшін кабельді мүмкіндігінше түзу және қуат көздері мен жиілік түрлендіргіштері сияқты кедергі көздерінен алыс ұстаңыз.

4-сұрақ: Жағалаудағы тұзды шашатын орталарда ұзақ уақыт пайдалану кезінде антеннаның металл гайкасы тот басуға бейім бе?

A: Жоқ. Антеннаны бекітетін гайка тотқа қарсы пассивтелген алюминий қорытпасынан жасалған және 48 сағаттық тұзды бүрку сынағынан өтті. Жағалау аймақтарында ұзақ уақыт бойы ашық ауада пайдалану кезінде тот басуға немесе кептелуге бейім емес. Жоғары коррозияға ұшырайтын орталар үшін коррозияға қарсы шешімдер үшін инженерлерден кеңес алуға болады.
