Төбеге арналған антенна

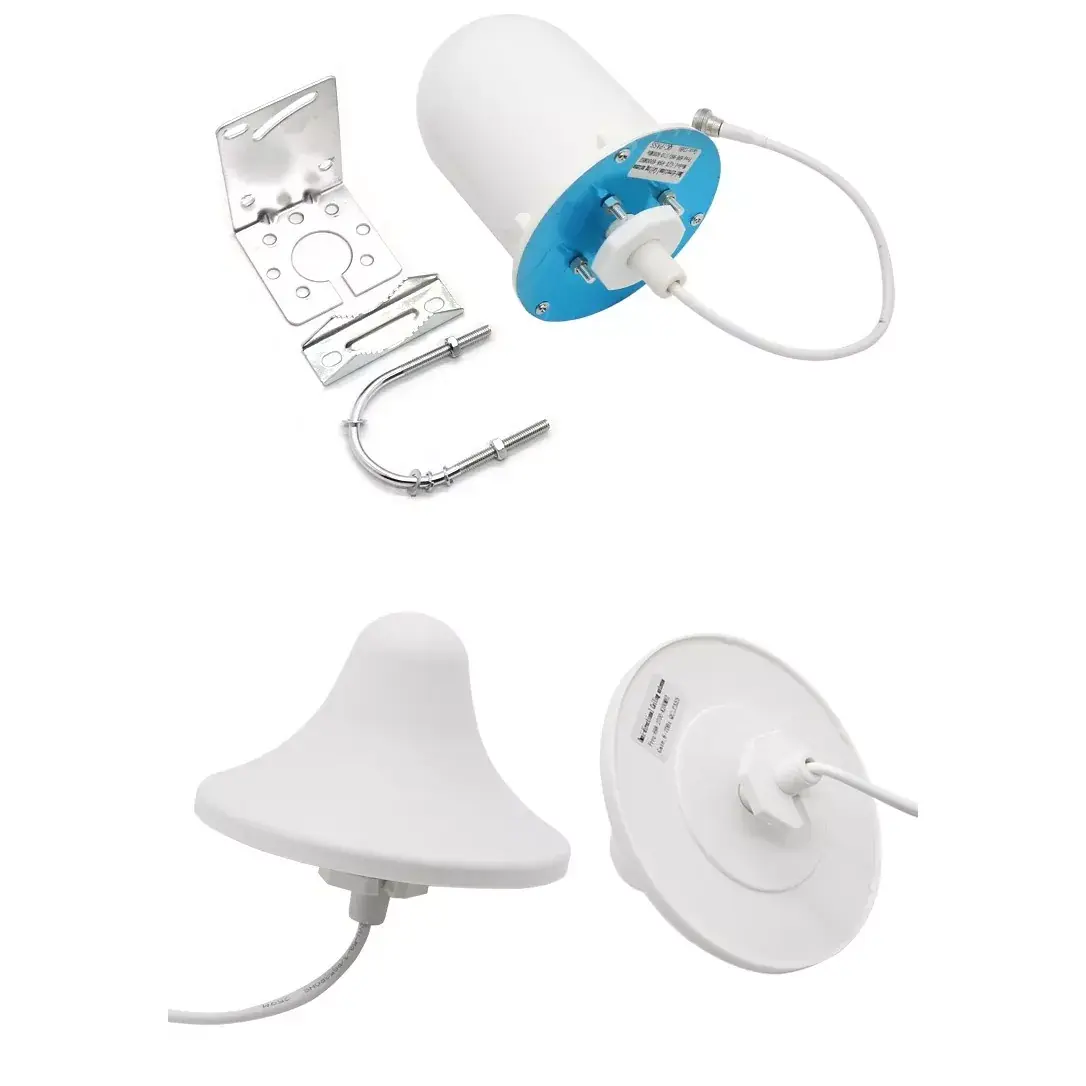

Төбеге орнатылатын антенналар - төбеге орнатылған үй-жайдағы көп бағытты радиожиілік антенналары. Qianmu Communication компаниясының өздігінен әзірлеген төбеге орнатылатын антеннасы дәл таза мыс осцилляторлары және ішіндегі өте оқшауланған шағылыстырғыш артқы тақталары бар біріктірілген дөңгелек төбе дизайнымен ерекшеленеді және пассивті кең жолақты байланыс антеннасы болып табылады. Орнату эстетикасын да, толық қамту мүмкіндігін де ескере отырып, 360° біркелкі сигнал сәулеленуіне қол жеткізу үшін өнімді тікелей төбеге салуға болады және үй ішіндегі WiFi, Bluetooth, 4G сигналын күшейту және бүкіл үй желісі жүйелерімен кеңінен үйлесімді. Таза мыс осцилляторы + жалынға төзімді ABS корпусы бар Qianmu байланыс төбеге орнатылған антенна қонақ үйлер, кеңсе ғимараттары, сауда орталықтары, зауыттар және т.б. сияқты әртүрлі коммерциялық ішкі желілік жобалармен тамаша үйлеседі.

Жұмыс принципі

Төбеге орнатылған мың торлы байланыс антеннасы коаксиалды беріліс осцилляторының сәулеленуінің және төменгі шағылыстырудың қос механизмі арқылы тұрақты сигнал беру мен қабылдауға қол жеткізеді. Ішкі құрылым төрт қабатқа бөлінеді: қоректендіру қосқышы, радиациялық осциллятор, оқшаулау рефлекторы және қорғаныс корпусы. Әрбір өнімділік параметрі анекогенді камерада өлшенеді, ешқандай жалған параметрлер белгіленбейді:

1. Кең жолақты осциллятордың резонанс принципі: 2400-2500 МГц және 5150-5850 МГц қос WiFi стандартты жиілік диапазондарын қамтитын сақиналы көпбағытты мыс осцилляторларын пайдалану, өлшенген жиілік диапазонының тұрақты толқыны жалпы ≤1,4, жиілік диапазоны болмайды және толық аймақтық резонанс болмайды. Кейбір аймақтарда 5G жиілік диапазоны табылмайды.

2. Төменгі шағылысу толқынының концентрациясы: төбенің металл кильі мен төбенің алюминий панелі жоғары қарай бағытталған сигналдың жоғалуына қарсы тұру үшін антеннаның түбіне металл шағылыстыратын артқы тақта қосылады. Өлшенген тік төмен сигналдың әлсіреуі 70%-ға азаяды, сымсыз энергияның 90%-ы ішкі кеңістікке таралады және бірдей қуатта қамту қашықтығы 30%-ға артады.

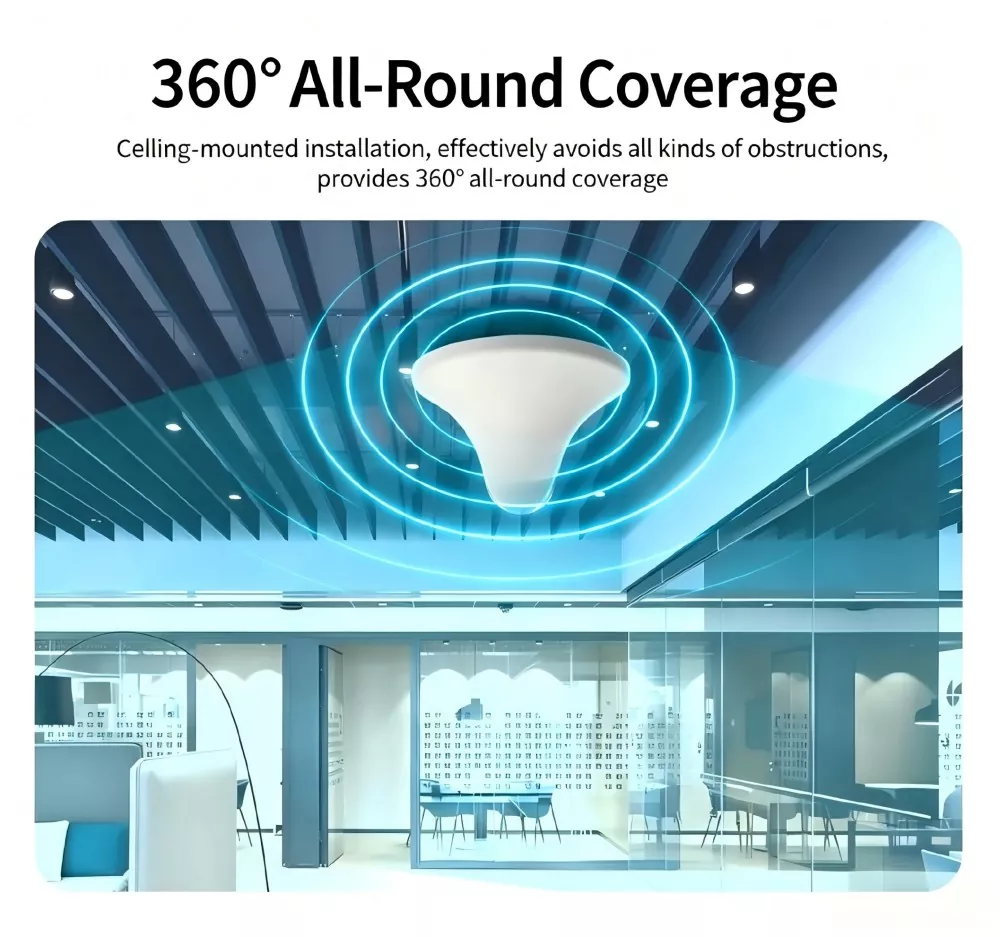

3. 360° біркелкі сәулелену механизмі: дөңгелек осцилляторлардың симметриялық орналасуы, көлденең сәулелену ауытқуы ≤1,2dB, бір жағында күшті сигналдың қамту теңгерімсіздігі мәселесі жоқ, ал екінші жағында желі жоқ, 10 метрлік радиуста 5 дБ аспайтын өлшенген сигнал күшінің айырмашылығы.

4. Кедергілерге қарсы оқшаулау құрылымының дизайны: төбенің үстіндегі компьютер бөлмесіндегі ажыратқыштар мен сымдар тудыратын электромагниттік шуды оқшаулау үшін корпустың ішіне қосымша сіңіретін мақта қабаты қосылады. Тығыз AP желілік сценарийлерінде ко-жиілік кедергісі 40%-ға азаяды және бір уақытта қосылған бірнеше пайдаланушының желі жылдамдығы айтарлықтай төмендемейді.

5. Кең температуралық тұрақтылық материал құрылымы: Жалынға төзімді ABS корпусы + толық мыс осцилляторы, -30 °C-тан +65 °C-қа дейін жоғары және төмен температураның 72 сағат қартаюына сыналған, осциллятор тотығусыз, жиілік ауытқу қатесі ≤±3МГц, өнімділігі жабық төбенің ұзақ мерзімді жоғары температуралық ортасында төмендемейді.

Қолдаушы жабдықпен үйлесімді

Бұл төбеге орнатылған антенна нарықтағы ішкі сымсыз байланыс құрылғыларының басым көпшілігімен үйлесімді. Инженерлік модификациялар қосымша адаптер керек-жарақтарын қажет етпейді және пайдалану үшін тікелей қосылуы мүмкін:

1. Коммерциялық сымсыз құрылғылар: Кәсіпорынның қос жолақты сымсыз кіру нүктесі, жоғары қуатты WiFi маршрутизаторы, қонақ үйдегі айнымалы ток сымсыз контроллері, төбеге орнатылған сымсыз маршрутизатор

2. Сигналды жақсарту жабдығы: 2.4G/5G сигнал күшейткіші, 4G/5G ішкі микро базалық станция, ұялы телефон сигналын қайталағыш, Bluetooth күшейту шлюзі

3. Iot желілік жабдық: Bluetooth шлюзі, LoRa ішкі жинау базалық станциясы, өнеркәсіптік 2.4G сенсорлық шлюзі, кампус iot орталық басқару хосты

4. Әлсіз токтың инженерлік керек-жарақтары: радиожиілік қуат бөлгіші, қосқыш, ішкі фидер, әлсіз ток қорапшасының желісін кеңейту модулі

Толық орнату және пайдалану нұсқаулығы

(1) Орнатуды алдын ала жоспарлаудың негізгі нүктелері

1. Орналасқан жерді жоспарлау: Ашық бөлмелерде төбеге орнатылған әрбір антеннаның тиімді қамту радиусы 8-12 метр. Бөлмелері көп қонақүй бөлмелерінде әрбір 6-8 метр сайын бір антенна орналастырылады.

2. Төбені болдырмау: электромагниттік кедергілерді азайту үшін металл құбырларды, күшті электр кабельдерін және төбенің ішіндегі тарату құрылғыларын болдырмау үшін орнатыңыз;

3. Сымдарға қойылатын талаптар: сигналдың шамадан тыс жоғалуын болдырмау үшін әрбір фидер ұзындығы 15 метр шегінде бақыланатын 50 Ом стандартты РЖ фидерлерін пайдаланыңыз.

(2) Төбені орнатудың қадамдық процесі

1. Бұрғылау: Гипсокартоннан/алюминий төбеге радиожиілік беру құрылғысы арқылы диаметрі 30 мм дөңгелек тесік жасаңыз;

2. Сымдар: фидердің бір ұшын төбеге орнатылған антеннаның артқы жағындағы SMA интерфейсіне жалғаңыз және босап кетпеу үшін оны қатайтыңыз;

3. Бекіту: антеннаның негізгі корпусын төбенің астынан тесікке итеріңіз, артқы ілмек төбе панелінің үстінде, автоматты түрде құлыпталады және бекітіледі;

4. Артқы қондыру: фидердің екінші ұшын сымсыз кіру нүктесіне, сигнал күшейткіш РЖ портына және құрылғыны қосыңыз;

5. Нақты өлшеу және қабылдау: қамту аймағының сигнал күшін тексеру үшін сигнал сынау құралын пайдаланыңыз. -40 пен -70 DBM диапазоны білікті қамту болып саналады.

(3) Техникалық қызмет көрсетуден кейінгі ескертпелер

1. Әр алты ай сайын бос антенна қыстырғыштары мен тотыққан фидер қосылыстарын тексеріңіз;

2. Ылғал жертөлелерде және ас үй параметрлерінде радиация тиімділігіне әсер ететін шаң жиналуын болдырмау үшін жыл сайын шаңды кетіруге арналған корпусты алып тастаңыз және тазалаңыз;

3. Антеннаның үстіне металл парақтарды немесе сымдарды қоймаңыз, бұл сымсыз байланыс ауқымын айтарлықтай азайтады.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл төбеге орнатылған антенна қандай құрылғылармен үйлесімді?

A1: Qianmu байланысының төбеге орнатылған антеннасы қос жолақты сымсыз қосымшалар, жоғары қуатты WiFi сигнал күшейткіштері, 4G ішкі микро базалық станциялар және т.б. сияқты 50Ω RF интерфейс құрылғыларының басым көпшілігімен үйлесімді. Оны қонақ үйлер мен кеңсе ғимараттарындағы коммерциялық сымсыз қамту жобалары үшін тікелей сәйкестендіруге болады.

2-сұрақ: Төбеге арналған антеннаны орнату үшін сізге кәсіби құралдар қажет пе? Жалғыз адам жұмыс істей ала ма?

A2: Күрделі құралдар қажет емес. Саңылаулар жасау үшін тек шағын электрлі бұрғылау қажет, ал қысқыш құрылым бекітілген. Бір адам төбеге орнатылған бір антеннаны орнатуды 5 минутта аяқтай алады. Өнім орнату нұсқаулығымен бірге келеді, тіпті бұрын тәжірибесі жоқ құрылыс жұмысшылары да операция қадамдарын түсіне алады.

3-сұрақ: Антенна интерфейсін, қабық LOGO және қаптаманы теңшеуге бола ма?

A3: Толығымен теңшеуге болады. Бастапқы зауыт ретінде біз қажет болған жағдайда SMA/N/BNC радиожиілік интерфейстерінің барлық түрлерін ауыстыра аламыз, қабықшада тұтынушы брендінің LOGO-сын жібек экранда басып шығаруды, бейтарап экспорттық қаптаманы, түсті қорапты қаптаманы және OEM/ODM тапсырыстары үшін ең аз тапсырыс санын келісуге болады.

4-сұрақ: Төбеге орнатылған антеннаның нақты қамту қашықтығын қалай растауға болады? Өлшенген деректерді бере аламыз ба?

A4: Иә. Төбелік антенналардың әрбір партиясы әртүрлі отандық қонақ үйлер мен кеңсе ғимараттары үшін жергілікті қамту сынағы бейне және сигнал күші деректерімен бірге радиожиілік антенналық камераның сынақ есебімен бірге келеді. Барлық параметрлер нақты және тексеруге болады, ал тұтынушылар үлгілерді өзін-өзі тексеру және салыстыру үшін жібере алады.
