Сандық фото жақтау WiFi антеннасы сымсыз өнімділікті және қашықтағы кескінді беруді қалай жақсарта алады

Смарт фото жиектемелер сенімді бұлттық синхрондауды, кескінді жылдам жаңартуды және тұрақты сымсыз қосылымды қажет еткенде, дұрысСандық фото жақтау WiFi антеннасымаңызды аппараттық компонентке айналады.Цянмуықшам сандық фото жиектемелер үшін арнайы антенна шешімдерін әзірлейді, бұл өндірушілерге сигналдың әлсіреуін, ішкі кедергілерді және қолданбаға арналған радиожиілік дизайны арқылы шектеулі орнату кеңістігін шешуге көмектеседі.

Сандық фото жиектеме бұлтты синхрондау, фотосуреттерді қашықтан жіберу, жоспарланған мазмұн жаңартулары және қолданбаға негізделген құрылғыны басқару сияқты функциялар үшін WiFi желісіне байланысты. Дегенмен, антенна экрандар, батареялар, схемалар және РЖ жұмысына әсер етуі мүмкін басқа компоненттері бар ықшам корпуста жұмыс істейді. Арнайы антенна жақтаудың физикалық құрылымына, жұмыс жолақтарына, қосқышқа, кабель бағытына және орнату орнына жобалануы мүмкін. Qianmu шешімі 50Ω кедергі, SWR ≤1,8, 2–4 дБи күшейту және FPC, PCB SMT немесе сыртқы жабысқақ таяқша конфигурацияларын қамтитын стандартты сипаттамалары бар 2,4 ГГц және 5 ГГц қолданбаларын қолдайды. Теңшелетін өлшемдер, қосқыштар, кабель ұзындығы және RF параметрлері әртүрлі құрылғы конструкциялары үшін де қол жетімді.

Мазмұны

1. Сандық фото жиектемеге неліктен арнайы WiFi антеннасы қажет?
2. Антенна смарт фото жақтауының ішінде қалай жұмыс істейді?
3. Сатып алушылар қандай ерекшеліктерді бағалауы керек?
4. Бұл антенналарды қайда пайдалануға болады?
5. WiFi антеннасын қалай орнату керек?
6. Өндірушілер дұрыс антеннаны қалай таңдауы керек?
7. Неліктен арнайы антенна өндірісі үшін Цянмуды қарастыру керек?
8. Жиі қойылатын сұрақтар

Сандық фото жиектемеге неліктен арнайы WiFi антеннасы қажет?

Смарт цифрлық фото жиектеме дисплейден артық. Көптеген заманауи үлгілер маршрутизаторларға, мобильді қолданбаларға, бұлттық платформаларға немесе мазмұнды басқару жүйелеріне қосылады, осылайша пайдаланушылар кескіндерді қашықтан жүктеп алып, көрсетілетін мазмұнды басқара алады. Бұл сымсыз байланысты жалпы өнім тәжірибесінің маңызды бөлігіне айналдырады.

Қиындық мынада, фото жиектеме әдетте шектеулі ішкі кеңістікке ие. Дисплей, батарея, негізгі тақта, динамик, металл құрамдас бөліктер және басқа электроника антеннаның жұмысына әсер етуі мүмкін. Әмбебап антенна зертханалық жағдайларда жұмыс істей алады, бірақ дайын қоршауға біріктірілгеннен кейін басқаша әрекет етеді.

Сондықтан арнайы антенна нақты қолданбалы ортаның айналасында жасалған. Qianmu өнімі туралы ақпарат оның шешімі ықшам 7-15,6 дюймдік фото жиектемелер үшін және экрандар, батареялар және аналық платалар тудыратын ықтимал кедергілер үшін оңтайландырылғанын көрсетеді.

• Тұрақты бұлттық қосылымды және қашықтағы кескінді жіберуді қолдайды.
• Ықшам ішкі орнату кеңістігіне арналған.
• 2,4 ГГц және 5 ГГц сымсыз қолданбалары үшін қол жетімді.
• Әр түрлі қосқыштармен және кабель ұзындығымен конфигурациялауға болады.

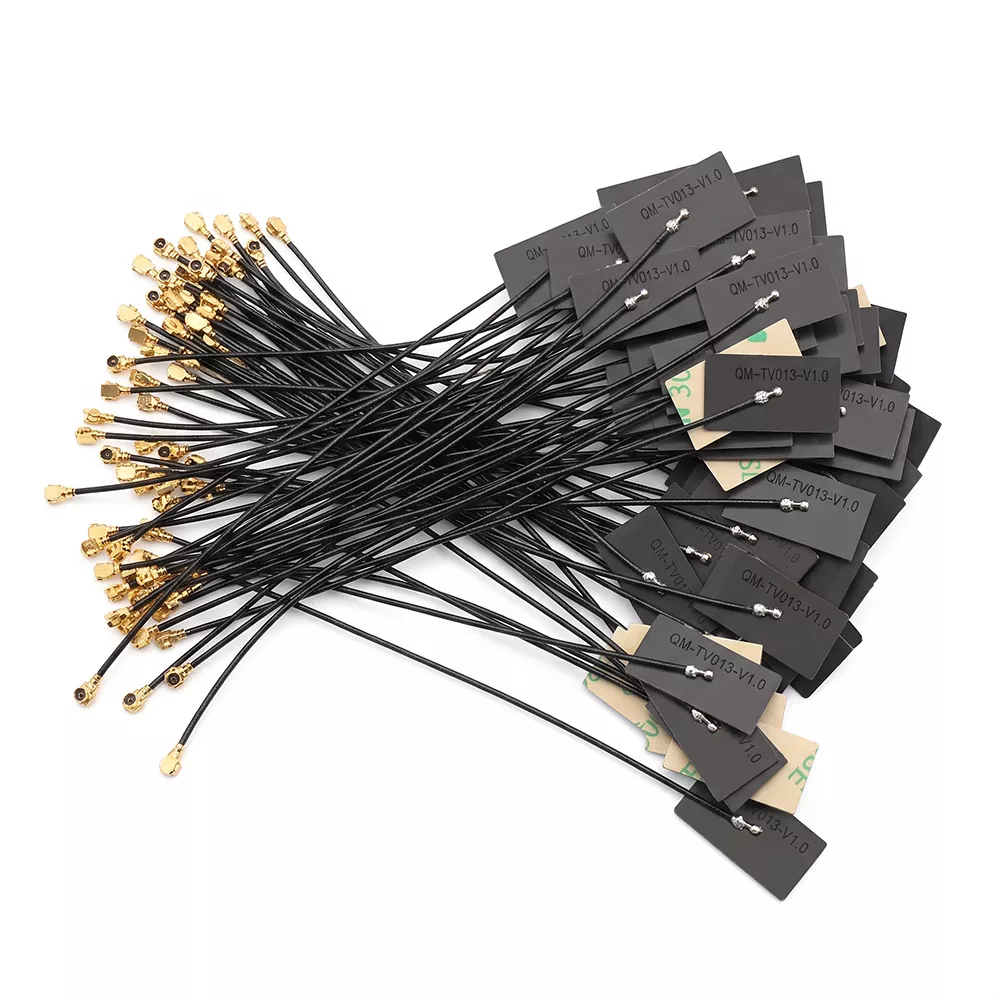

• FPC, PCB SMT және сыртқы жабысқақ таяқша антенна құрылымдарын қолдайды.

Антенна смарт фото жақтауының ішінде қалай жұмыс істейді?

Антенна электрлік сигналдар мен электромагниттік толқындар арасында екі жақты түрлендіруді жүзеге асырады. Тасымалдау кезінде фото жақтаудың WiFi модулі антеннаға электрлік RF сигналын жібереді. Антенна сигналды қоршаған кеңістік арқылы сымсыз маршрутизаторға немесе кіру нүктесіне таратады.

Қабылдау кезінде маршрутизатордан келетін сымсыз сигналдар антенна арқылы қабылданады және WiFi модулімен өңдеу үшін қайтадан электрлік сигналдарға түрленеді. Бұл екі жақты байланыс келесідей функцияларға мүмкіндік береді:

1. Кескінді қашықтан жүктеп салу.
2. Бұлтқа негізделген фотосуреттерді синхрондау.
3. Мобильді қолданба мазмұны жаңартулары.
4. Жоспарланған дисплейді басқару.
5. Желіге негізделген құрылғыны басқару.

Өнім инженерлері үшін антенна өнімділігін қоршаудан тәуелсіз бағалау мүмкін емес. Орнату орны, жерді тазарту, кабельді бағыттау, айналадағы материалдар және жақын маңдағы электрондық құрамдас бөліктер РЖ жұмысының практикалық көрсеткіштеріне әсер етуі мүмкін.

Сатып алушылар қандай ерекшеліктерді бағалауы керек?

Антеннаны тек сыртқы түрі немесе қосқыш түрі бойынша таңдау прототипті сынау немесе жаппай өндіру кезінде қиындықтар тудыруы мүмкін. РЖ инженерлері мен сатып алу топтары үлгіні растамас бұрын жиілік диапазонын, кедергіні, SWR, күшейтуді, антенна құрылымын, кабель сипаттамасын, қосқышты және қоршаған ортаға қойылатын талаптарды қарап шығуы керек.

Бұл параметрлер әрқашан соңғы қоршаумен және сымсыз модульмен бірге қарастырылуы керек. Жоғары номиналды пайда автоматты түрде әрбір өнімде жақсы өнімділікті білдірмейді, себебі антеннаның тиімділігі мен сәйкестігі қоршаған құрылымға қатты байланысты.

Бұл антенналарды қайда пайдалануға болады?

Арнайы антенна смарт фото жиектеу өнімдерінің әртүрлі санаттарын қолдай алады. Ортақ талап - ықшам электронды қоршаудағы сенімді сымсыз байланыс.

• Үйдегі смарт фото жиектемелер:7 дюйм, 8 дюйм, 10,1 дюйм, 12 дюйм жəне 15,6 дюйм өнімдері үшін қолайлы.
• Сенсорлы экран бұлттық жақтаулары:Мобильді қолданбалар мен бұлттық платформалар арқылы фотосуреттерді қабылдайтын өнімдерді қолдайды.
• Коммерциялық дисплей жақтаулары:Қонақ үй дисплейлеріне, қонақ үйінің ақпарат экрандарына, лоббидегі жарнама жақтауларына және корпоративтік дисплей өнімдеріне қолданылады.
• Портативті сыйлық өнімдері:Тұтынушы және трансшекаралық электрондық коммерция нарықтарына арналған батареямен жұмыс істейтін сымсыз фото жиектемелер үшін пайдалы.
• Кірістірілген электроника:Rockchip, Allwinner және ESP32 сияқты платформаларға негізделген аналық плата шешімдерімен біріктіруге болады.

Стандартты емес өнімдер үшін антеннаны әзірлеу құрылымдық сызбаларға, орнату кеңістігіне, интерфейс талаптарына және дайын құрылғы пайдаланатын сымсыз модульге негізделуі мүмкін.

WiFi антеннасын қалай орнату керек?

Дұрыс орнату өте маңызды, себебі тіпті техникалық жарамды антенна корпустың ішінде дұрыс орналаспаса, оның өнімділігі нашарлауы мүмкін.

1-қадам: Орнату аймағын дайындаңыз

Фото жақтауды өшіріп, артқы қақпақты алыңыз. Орнату үшін белгіленген аумақты тазалап, антенна корпусы мен коаксиалды кабель үшін жеткілікті орын бар екеніне көз жеткізіңіз. Металл құрылымдар радиожиілік жолына кедергі келтіруі мүмкін жерлерден аулақ болыңыз.

2-қадам: Антеннаны орналастырыңыз

FPC антеннасы үшін жабысқақ антеннаны тиісті ішкі бетке тегіс қойыңыз. Дисплейден, батареядан, негізгі плата компоненттерінен және басқа ықтимал РЖ кедергілерінен тікелей кедергілерден аулақ болыңыз. Сыртқы жабысқақ таяқша антенналары белгіленген бекіту нүктесінде сенімді түрде орналасуы керек.

3-қадам: Қосылу және тексеру

Дұрыс RF қосқышын пайдаланып, антеннаны WiFi модуліне қосыңыз. Коаксиалды кабельді ретке келтіріп, қажетсіз өткір иілулерді, қысуды немесе шатастыруды болдырмаңыз. Қоршауды қайта жинағаннан кейін желі қосылымын, кескінді қашықтан жіберуді және ұзақ жұмыс істеуді тексеріңіз.

Жаппай өндіріс үшін өндірушілер стандартталған орнату сызбасын ұстануы керек. Тұрақты антеннаның орналасуы өндірістік блоктар арасындағы ауытқуды азайтуға көмектеседі.

Өндірушілер дұрыс антеннаны қалай таңдауы керек?

Өнім топтары антеннаны таңдауды оқшауланған құрамдас ретінде қарастырмай, толық сымсыз жүйенің бөлігі ретінде бағалауы керек. Келесі бақылау тізімі прототип пен өндіріс тәуекелдерін азайтуға көмектеседі.

1. Сымсыз диапазонды растаңыз.Құрылғы 2,4 ГГц, 5 ГГц немесе қос жолақты жұмысты қажет ететінін анықтаңыз.
2. Қол жетімді орнату кеңістігін тексеріңіз.Антенна аймағын өлшеп, дисплейдің, батареяның, ПХД және корпустың орнын қарастырыңыз.
3. РЖ қосқышын сәйкестендіріңіз.Модуль IPEX4, MHF1, RP-SMA немесе басқа интерфейсті қажет ететінін тексеріңіз.
4. Кабельге қойылатын талаптарды анықтаңыз.Кабель ұзындығы мен бағытын антеннаны аяқтамас бұрын анықтау керек.
5. Дайын өнімдегі РЖ өнімділігін бағалаңыз.Прототипті сынау антеннаны нақты қоршауға орнатқаннан кейін орындалуы керек.
6. Жаппай өндіру алдында үлгілерді сұраңыз.Үлгіні тексеру үйлесімділікті растауға көмектеседі және ауқымды сигнал мәселелерінің қаупін азайтады.
7. Теңшеу мүмкіндігін қарастырыңыз.Өлшемдерді, күшейтуді, қосқыштарды және кабель сипаттамаларын реттеуге қабілетті өндіруші стандартты емес өнім конструкцияларын жақсырақ қолдай алады.

Сатып алу топтары үшін антенна өндірушісімен тікелей байланыс техникалық түсініктемелерді, үлгілерді сынауды, өндірісті үйлестіруді және кейінгі дизайн өзгерістерін жеңілдетуі мүмкін.

Неліктен арнайы антенна өндірісі үшін Цянмуды қарастыру керек?

Цянму Communication байланыс антенналарын, соның ішінде FPC антенналарын, ПХД антенналарын, WiFi антенналарын, Bluetooth антенналарын, 5G антенналарын, GPS антенналарын және теңшелген RF шешімдерін зерттеуге, әзірлеуге және өндіруге бағытталған.

Цианму сандық фото жиектеме қолданбалары үшін тек жалпы антенна конфигурацияларына сенбей, арнайы дизайнды ұсынады. Оның өндірістік мүмкіндіктері өнім өлшемдері, байланыс модульдері, жұмыс жиілігі, орнату орны, қосқыш талаптары және кабель сипаттамалары негізінде теңшеуді қолдайды.

Өндірушінің жарияланған өнім сипаттамаларына RoHS және REACH сәйкестігі кіреді, ал CE және FCC сертификаттау бойынша көмек жоба талаптарына сәйкес ұсынылуы мүмкін. OEM және ODM жобалары үшін сатып алушылар көлемді өндіріске көшу алдында үлгілерді де бағалай алады.

Цянму антеннасының мүмкіндіктері туралы қосымша ақпарат алу үшін мынаны зерттеңізЦянму антеннасын өндіру шешімдерінемесе арнаулыны қарап шығыңызСандық фото жақтау WiFi антеннасының өнім беті.

Жиі қойылатын сұрақтар

Антенна өлшемдері мен қосқышты теңшеуге бола ма?

Иә. Qianmu құрылғы құрылымына, орнату кеңістігіне және WiFi модулінің интерфейсіне сәйкес антенна өлшемдерін, кабель ұзындығын, күшейту параметрлерін және қосқыш түрлерін теңшеуді қолдайды.

Антенна 2,4 ГГц және 5 ГГц WiFi-ді қолдайды ма?

Стандартты спецификация 2400–2500 МГц және 5150–5850 МГц жиілігін қолдайды. Арнайы диапазон конфигурацияларын сымсыз модульге және қолданба талаптарына сәйкес талқылауға болады.

Сандық фото жиектемелер үшін қандай антенна құрылымдары бар?

Қолжетімді құрылымдарға FPC икемді антенналары, PCB SMT антенналары және сыртқы жабысқақ антенналар жатады. Сәйкес құрылым қоршауға, қолжетімді кеңістікке, орнату әдісіне және RF дизайнына байланысты.

Жаппай тапсырыс бермес бұрын нені тексеру керек?

Өндірушілер дайын өнім қорабындағы антеннаны сынап, сымсыз тұрақтылықты, кескінді қашықтан жіберуді, қосылым сенімділігін және нақты жұмыс жағдайында өнімділікті бағалауы керек. Бұл жаппай өндіріске дейін интеграциялық мәселелерді анықтауға көмектеседі.

Антеннаны коммерциялық цифрлық дисплей өнімдері үшін пайдалануға бола ма?

Иә. Қолданбалар ауқымы коммерциялық смарт дисплей жақтауларын, қонақ үй мен қонақ үй дисплейлерін, лоббидегі жарнама жақтауларын, корпоративтік дисплей өнімдерін және басқа жалғанған цифрлық фото жиектеме қолданбаларын қамтиды.

Қорытынды

Сенімді сымсыз байланыс бұлтты синхрондауға және мазмұнды қашықтан басқаруға тәуелді заманауи смарт фото жиектемелер үшін өте маңызды. Жиілікке, РЖ сәйкестігіне, орнату кеңістігіне, қосқышқа, кабель бағытына және нақты қоршау өнімділігіне негізделген антеннаны таңдау өндірушілерге тұрақты сымсыз жүйені құруға көмектеседі. Егер сіз жаңа фото жиектеме жасап жатсаңыз, бар антеннаны ауыстырсаңыз немесе OEM/ODM өндірісін жоспарласаңыз,бізбен хабарласыңыЦянму инженерлік тобымен антенна өлшемдерін, жиілік талаптарын, қосқыш конфигурациясын, үлгілерді және теңшелген өндіріс қажеттіліктерін талқылау үшін.
