PIFA антеннасы

PIFA антеннасы дегеніміз не

PIFA антенналары, сонымен қатар жазық төңкерілген-F антенналары ретінде белгілі, тұтынушылық электроникада және IoT құрылғыларында ең көп қолданылатын кіріктірілген радиациялық антенна құрылымдарының бірі болып табылады. Олар жабық қолданбаларға арналған төмен профильді, шағын радиожиілік антенналар.

Кәдімгі керамикалық антенналармен, сымды антенналармен және ПХД антенналарымен салыстырғанда, олардың негізгі артықшылығы олардың металл корпустарда, пластикалық тығыздалған құрылымдарда және шектеулі ішкі кеңістіктерде тұрақты резонансты сақтау қабілеті, қорғаныс әлсіреуіне күшті қарсылық көрсетеді.

Біздің жаппай өндірілетін өнімдеріміз екі негізгі құрылымға бөлінеді:

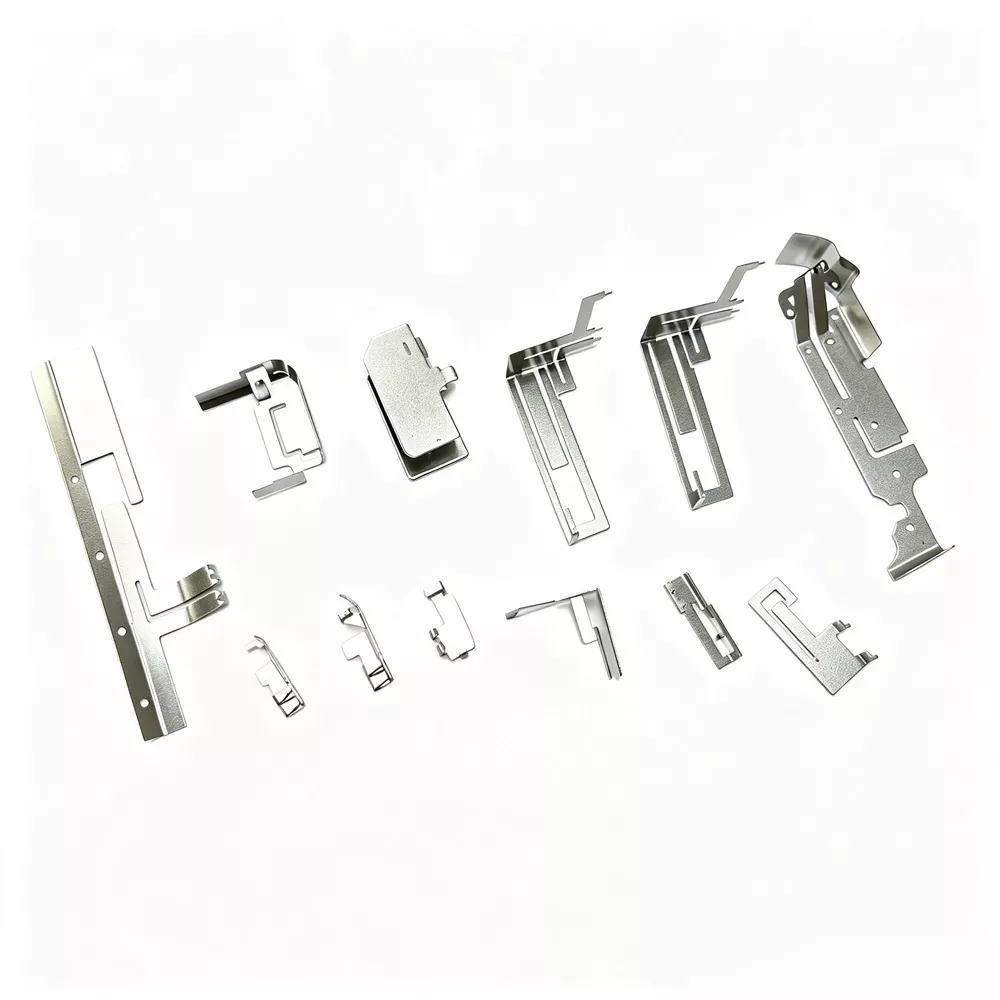

1. Серіппелі PIFA антеннасы

Тот баспайтын болаттан/фосфордан жасалған қола серіппе бір бөліктен штамптау арқылы қалыптасады, қаттылығы жоғары, серпімділігі жақсы, соққыға төзімділігі бар, көлікке қондырылатын, өнеркәсіптік басқаруға, спорттық жабдықтарға жарамды, ұзақ уақыт байланыста босамайды және тотықпайды, стандартталған жаппай өндіріске жарамды.

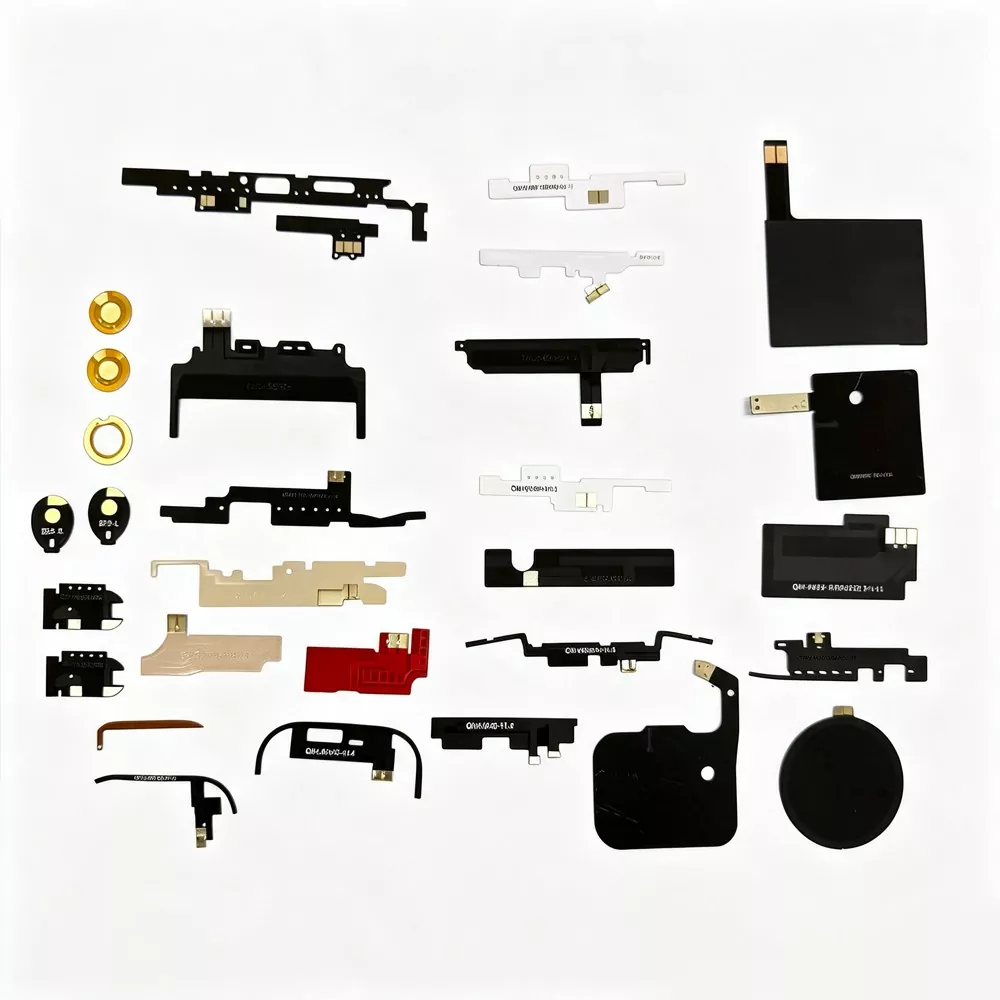

2. Бір FPC икемді PIFA антеннасы

Бір қабатты FPC икемді схемалық тақтаны өңдеу процесі арқылы ол жеңіл, жұқа, икемді, иілгіш және қабырғаға бекітілген, ультра жұқа құрылғыларға, дұрыс емес құрылымдарға және кішкентай денелерге жарамды. Қазіргі уақытта бұл смарт аппараттық құралға арналған негізгі кірістірілген антенна шешімі.

PIFA антенналары қалай жұмыс істейді

Көптеген тұтынушылар кіріктірілген антеннаны тек «металл патч» деп қате ойлайды. Шындығында, оның өте қатаң радиожиілік резонансты құрылымы бар және принципті бос теориясыз спектр анализаторлары, желілік анализаторлар және анекогенді камера сынақтары арқылы толық тексеруге болады.

1. Жердегі резонанс принципі: PIFA құрылымы инверттелген F-резонанстық контурды қалыптастыру үшін радиациялық иін + жердегі муфтаға сүйенеді. Кәдімгі антенналармен салыстырғанда, ол құрылғының негізгі тақтасының жеріне азырақ тәуелді және жалпы сәйкестікке төзімділік деңгейі жоғары.

2. Төмен профильді сәулелену: антенна өте төмен және фюзеляжға жақын орнатылған, бұл металл қабықшадан қорғайтын сигналдың әлсіреуін тиімді түрде азайтады және жабдық орнатылғаннан кейін сигналдың түсу мәселесін шеше алады.

3. Шуды сүзу: PIFA аналық платаның орталық процессоры, қуат көзі және жад жасайтын жоғары жиілікті шуды сүзгілеуге қабілетті, фондық шуды айтарлықтай төмендететін және сигнал-шуыл арақатынасын жақсартатын өзіндік сүзу қасиеттеріне ие.

4. Көп диапазонды үйлесімді резонанс: дәл бағыттау, саңылаулар және кедергілерді сәйкестендіру дизайны арқылы бір FPC PIFA антеннасы бір уақытта бірнеше диапазонды, соның ішінде 2.4G, 5G, Bluetooth және LTE-ді орналастыра алады, бұл құрылғының ішкі кеңістігін айтарлықтай үнемдейді.

Егжей-тегжейлі техникалық сипаттамалар

Құрдас өнімдерден артықшылықтар

Нарықтағы қарапайым антенналарда жиі жалпы мәселелер бар, соның ішінде жоғары корпустың әлсіреуі, тұрақсыз VSWR, нашар кедергілерге төзімділік және сәйкес келмейтін сериялық өнімділік. Біздің PIFA антеннасы айқын артықшылықтарды береді:

· Қарапайым ПХД антенналарымен салыстырғанда: ПХД антенналарына корпусты экрандау оңай әсер етеді. Антенна корпустың әлсіреуін 70%-дан астам төмендетеді.

· Керамикалық антенналармен салыстырғанда: Керамикалық антенналар нәзік және температура айырмашылықтарына сезімтал, ал бұл құрылым соққыға жақсы төзімділікті, ыстыққа төзімділікті және жалпы өту жылдамдығын жоғарылатады.

· Қарапайым FPC антенналарымен салыстырғанда: Қарапайым FPC антенналарында PIFA резонанстық құрылымы жоқ, бұл сигналдың айтарлықтай ауытқуына әкеледі. Біздің жалғыз FPC шешіміміз дәл резонанс пен тұрақты өнімділікті қамтамасыз етеді.

· Аты жоқ серіппелі антенналармен салыстырғанда: Кәдімгі серіппелі антенналарда кедергінің сәйкестігі жоқ, бұл тұрақсыз сигнал өнімділігін тудырады. Qianmu Communication жөнелту алдында толық тексеру мен калибрлеуді орындайды.

Сапалы PIFA антеннасын қалай таңдауға болады

1. Құрылымды қараңыз: герметикалық денелер үшін қарапайым FPC/PCB антенналарын соқыр пайдаланудың орнына PIFA құрылымын таңдаңыз;

2. Қолдану сценарийлерін қарастырыңыз: Діріл жабдығы үшін серіппелі PIFA антеннасын таңдаңыз; өте жұқа жабдық үшін FPC PIFA антеннасын таңдаңыз.

3 Пакет консистенциясын іздеңіз: Үлкен зауыттық өндірісті калибрлеу, партияның өнімділік айырмашылығының аздығы, сатудан кейінгі сәтсіздік деңгейі;

4 Теңшеу мүмкіндіктерін қараңыз: Өлшемді, сымдарды және сәйкестікті әртүрлі өнім идентификаторының конструкцияларына сәйкестендіру үшін құрылғының жалпы құрылымына сәйкес өзгертуге болады.

Жиі қойылатын сұрақтар

1-сұрақ: Оны өлшем мен жиілік диапазонында теңшеуге бола ма?

A: Иә. Біздің компания серіппелі PIFA антенналары мен жалғыз FPC PIFA антенналары үшін реттелетін, толық өлшемді, толық диапазонды, кедергі сәйкестігін қолдайды және схеманы тегін оңтайландыруды ұсынады.

2-сұрақ: PIFA антенналарының әдеттегі антенналарға қарағанда жақсы сигналдары қандай?

A: Ең үлкен артықшылығы - оның корпуста әлсіреуі аз, экрандауға және кедергілерге төзімді және бүкіл машина ортасындағы нақты тәжірибе қарапайым антенналарға қарағанда әлдеқайда жақсы.

3-сұрақ: Сіз экспортты қолдайсыз ба және сертификат бере аласыз ба?

A: Жаһандық экспортқа қолдау көрсетіледі. Сыртқы саудаға арналған B2B сатып алу талаптарына толық сәйкес келетін CE, ROHS, FCC, сынақ есептері, зауыттық біліктілік қол жетімді.
