Икемді басып шығарылған тізбек антеннасы (FPC)

FPC антеннасы дегеніміз не?

FPC антеннасы немесе икемді басып шығарылған тізбек антеннасы (FPC) субстрат ретінде икемді PI және PET пленкаларын пайдаланады және антенна тізбектерін жасау үшін ою және басып шығару арқылы жасалады. Оның жеңіл, жұқа, иілгіш және иілгіш сипаттамалары бар, бұл қисық беттерге сәйкес келуге мүмкіндік береді. Оның қалыңдығы 0,03-тен 0,2 мм-ге дейін, ал салмағы 1 граммнан аз. Антенна сымсыз сигналдарды жіберіп, қабылдай алады және 2,4 ГГц, 5 ГГц және 5,8 ГГц жиілік диапазондарын қамтитын WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT және LoRa протоколдарымен үйлесімді. Qianmu Communications - көп жылдық терең өндірістік тәжірибесі бар кәсіби FPC антенна өндірушісі. Бізде үш микротолқынды анекогендік камера бар және оннан астам арнайы ҒЗТКЖ қызметкерлері бар, бұл бізге антенна шешімдерін жобалаудан жаппай өндіріске дейін бір терезе қызметтерін ұсынуға мүмкіндік береді.

Негізгі сату нүктесі

Ультра жұқа және икемді, кеңістікте бос.

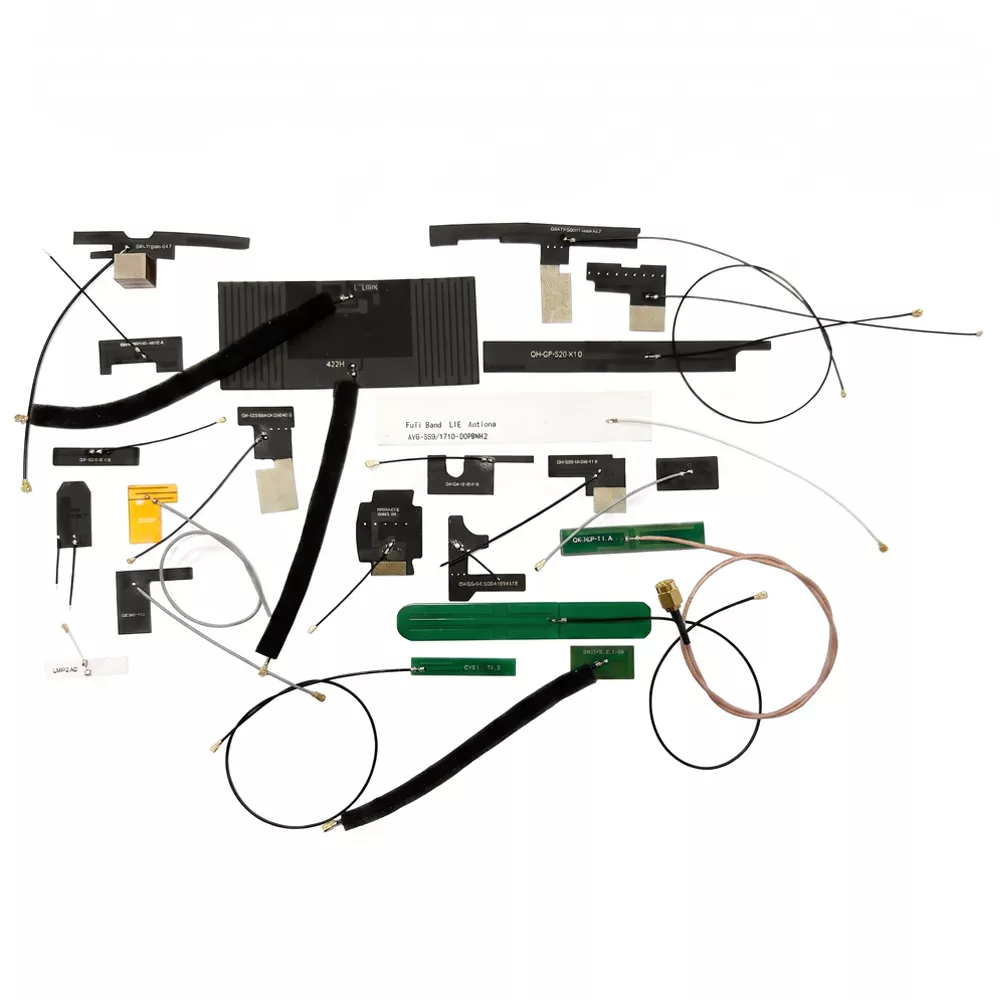

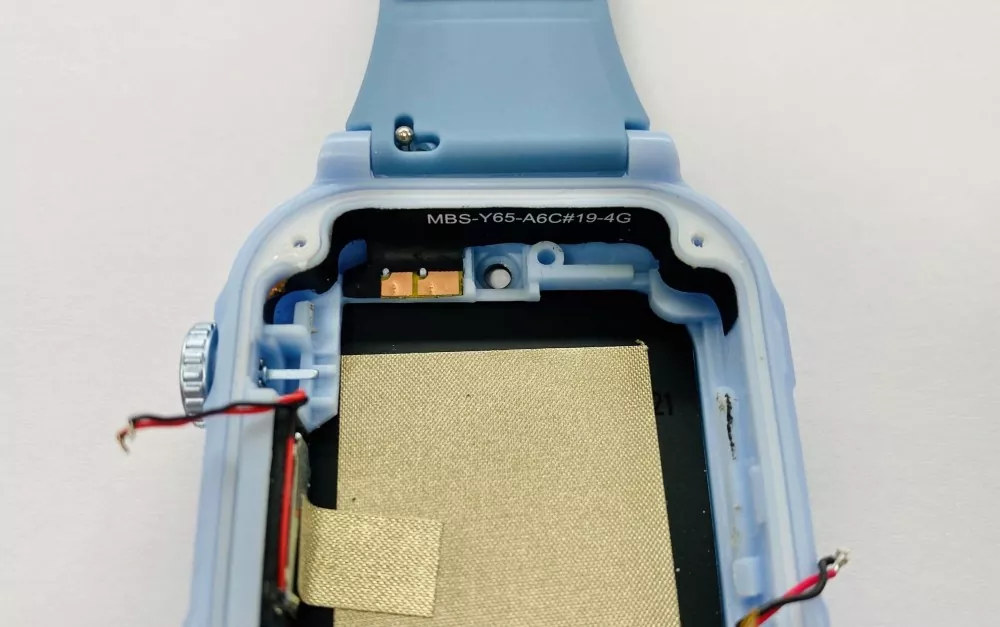

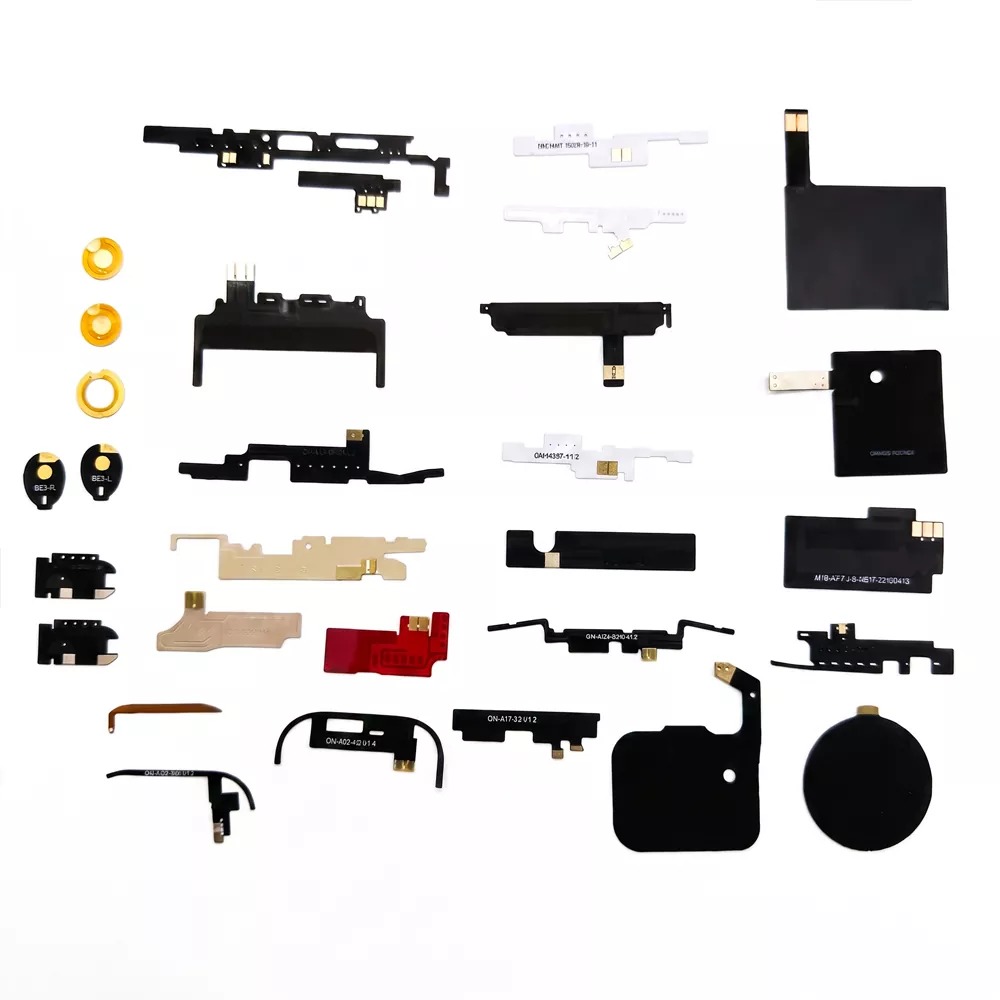

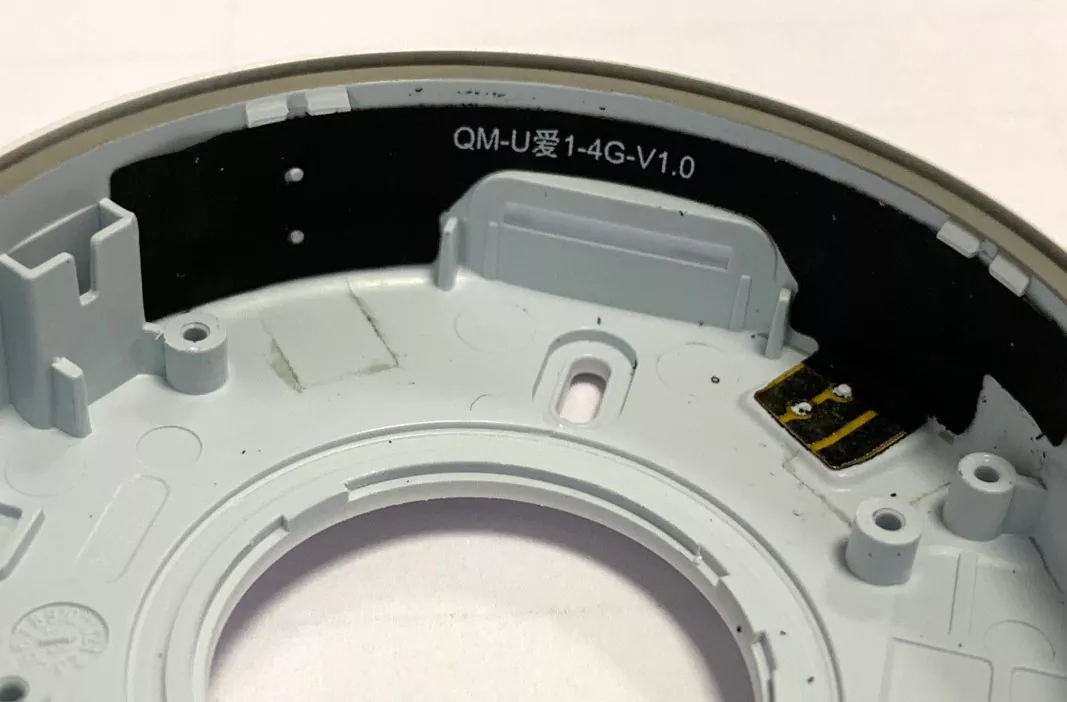

Икемді басып шығарылған контурлық антеннаның (FPC) қалыңдығы небәрі 0,03–0,2 мм және оны ерікті түрде бүгуге немесе бүгуге болады. Оны құрылғының ішіндегі қуыстың ішкі қабырғасы бойымен 90° бүгуге болады, әртүрлі күрделі құрылымдық конструкцияларға тамаша бейімделеді. Құрылғының корпусы иілген бе, FPC немесе оның бетін оңай икемдеуге болады.

Көп жолақты кең жолақты қамту

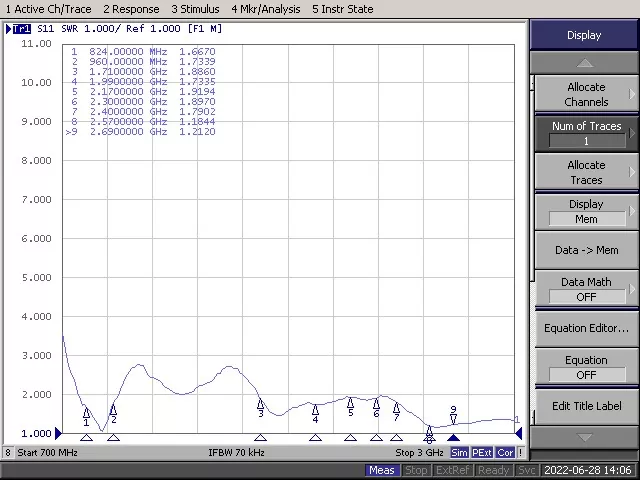

4G/5G, толық жолақты WiFi, Bluetooth, GPS/GNSS, LoRa және NFC қоса бірнеше байланыс протоколдарын қолдайды. Бір чипті FPC антеннасы 700 МГц-тен 2700 МГц-ке дейінгі немесе одан да кеңірек жиілік диапазондарын қамтуы мүмкін. Көп режимді және көп жиілікті құрылғылардың байланыс қажеттіліктерін қанағаттандыру үшін.

Жеңіл дизайн

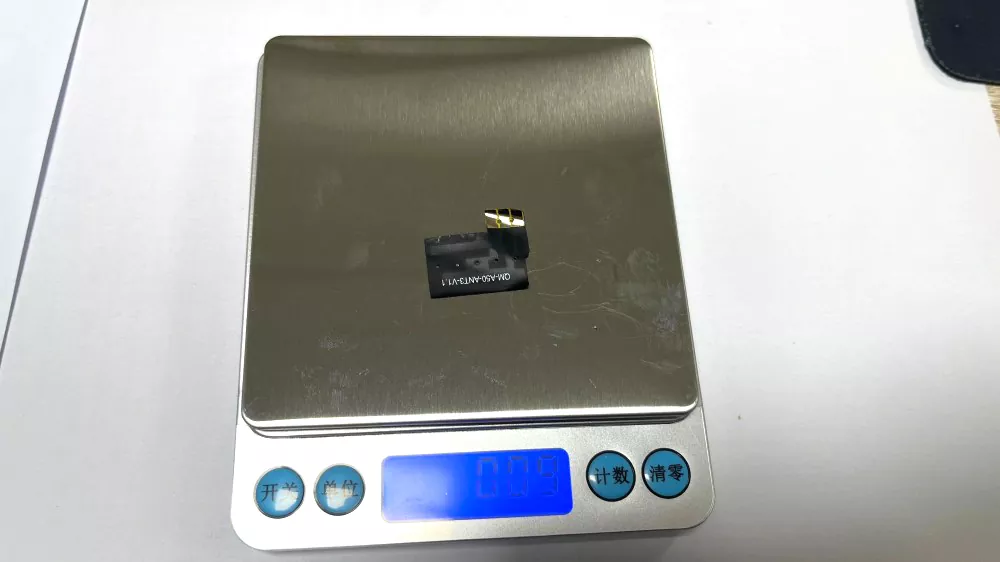

FPC антеннасының салмағы 1 граммнан аз. Дәстүрлі металл антенналарға қарағанда 50%-дан астам жеңілірек. Тағатын құрылғылар мен дрондар сияқты салмаққа сезімтал өнімдер үшін FPC антенналары ең жақсы таңдау болып табылады.

Қораптан шыққан кезде пайдалануға дайын, құрастыру оңай.

2 минут ішінде тез тазалап, жабыстыруға арналған стандартты 3M 300LSE жабысқақ тірегі бар. IPEX, U.FL, MHF4 және басқа қосқыш опцияларымен қол жетімді.

Антеннаны орнатуға арналған маңызды ескертпелер

1. Металл беттерінен алыс ұстаңыз

Антеннаны тікелей металл беттерге немесе оларға жақын орнатпаңыз, себебі бұл кедергінің сәйкестігіне әсер етуі, сәулелену үлгісін өзгертуі және жалпы антенна тиімділігін төмендетуі мүмкін.

2. Шамадан тыс иілуден аулақ болыңыз

Орнату кезінде антеннаны шамадан тыс майыстырмаңыз немесе бүктемеңіз, себебі шамадан тыс деформация ішкі өткізгішті зақымдауы және РЖ жұмысына теріс әсер етуі мүмкін.

3. Қауіпсіз орнатуды қамтамасыз етіңіз

Сәулелену өнімділігі мен сигнал тұрақтылығына әсер ететін деформацияны болдырмау үшін орнату кезінде антеннаны мықтап және біркелкі бекітіңіз.

4. Антеннаның айналасында жеткілікті бос орынды сақтаңыз

Антеннаның үстінде және екі жағында кемінде 5 мм саңылау қалдырыңыз. Оңтайлы өнімділікті қамтамасыз ету үшін антеннаның жанына металл құрамдас бөліктерді, жоғары жылдамдықты сигнал іздерін немесе үлкен мыс аймақтарын қоймаңыз.

5. Құрастыру кезінде абайлап ұстаңыз

Антеннаның икемді құрылымы болғанымен, FPC материалының механикалық беріктігі шектеулі. Орнату және құрастыру кезінде шамадан тыс тартуды, бұрауды немесе соғуды болдырмаңыз.

6. Құрғақ ортада сақтаңыз

Антеннаны жоғары температура немесе ылғалдылығы жоғары орталарда сақтамаңыз. Тұрақты электрлік өнімділікті және ұзақ мерзімді сенімділікті сақтау үшін өнімді құрғақ күйде ұстаңыз.

Сапаны бақылау және сынау

Qianmu Communications шикізатты тексеруді, өндірісті бақылауды және дайын өнімді сынауды қамтитын бүкіл өндіріс процесінде қатаң сапа менеджментін қолданады.

Кіріс материалдарын тексеру

Барлық түсетін материалдар, соның ішінде FPC субстраттары, мыс фольгалары, желімдер және қосқыштар сенімділік пен дәйектілікті қамтамасыз ету үшін қатаң сапа тексеруінен өтеді.

AOI оптикалық инспекциясы

Автоматтандырылған оптикалық тексеру (AOI) антенна тізбегінің бағытталу дәлдігін, дәнекерлеу қосылысының сапасын және өндірістік ақауларды болдырмау үшін өнімнің сыртқы түрін тексеру үшін қолданылады.

РЖ өнімділігін тексеру

Негізгі РЖ параметрлері, соның ішінде кернеудің тұрақты толқын қатынасы (VSWR), күшейту және сәулелену үлгісі, антенна өнімділігінің талаптарға сай болуын қамтамасыз ету үшін кәсіби қараңғы бөлмеде сыналады.

Қоршаған ортаның сенімділігін тексеру

Антенналар әртүрлі сенімділік сынақтарынан өтеді, соның ішінде жоғары және төмен температурадағы циклдік сынақтар, ылғалдылық сынақтары, иілу мерзімі сынақтары және басқа да қоршаған ортаны бағалау.

Пакет консистенциясын басқару

Қатаң өндіріс бақылауы өнімнің әрбір партиясында тұрақты өнімділік пен тұрақты сапаны қамтамасыз етеді.

Кәсіби антеннаны өндіру тәжірибесі

Жиырма жылдан астам уақыт бойы Qianmu Communications сымсыз байланыс терминалының антенналарын ҒЗТКЖ, өндіру және сатуға баса назар аудара отырып, терминалдық антенна саласына арналды. Біздің өнімдер мобильді байланыс құрылғыларында, соның ішінде смартфондарда, планшеттерде, мобильді төлем жүйелерінде, дрондарда, сымсыз зарядтау құрылғыларында, автомобильдерде, базалық станцияларда және киілетін құрылғыларда кеңінен қолданылады.

FPC антеннасын қалай таңдауға болады

1. Жұмыс жиілігін растаңыз

Құрылғыңызға 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa немесе NFC сияқты сымсыз технологияларды анықтаңыз. Барлық қажетті жиілік диапазондарын қолдайтын антеннаны таңдаңыз.

2. Қол жетімді орнату кеңістігін бағалаңыз

Ұзындығын, енін және орнату орнын қоса, құрылғының ішіндегі бос орынды өлшеңіз. Икемді құрылымы мен теңшелетін өлшемдерінің арқасында FPC антенналары ықшам немесе дұрыс емес пішінді қоршаулар үшін өте қолайлы.

3. РЖ қосқышының түрін тексеріңіз

IPEX, U.FL немесе MHF4 сияқты ПХД-де пайдаланылатын радиожиілік қосқышты тексеріңіз. Антенна қосқышы сенімді радиожиілік өнімділігін қамтамасыз ету үшін модуль интерфейсіне сәйкес келуі керек.

4. РЖ негізгі параметрлерін қарап шығыңыз

· Пайда: қолданба мен орнату ортасына негізделген сәйкес пайданы таңдаңыз.

· VSWR: 2,0-ден төмен мән әдетте жақсы кедергі сәйкестігі үшін ұсынылады.

· Тиімділік: Жоғары тиімділік беру өнімділігі мен қабылдағыш сезімталдығын жақсартуға көмектеседі.

· Кедергі: Стандартты РЖ кедергісі 50 Ом және РЖ модуліне сәйкес болуы керек.

5. Теңшеу опцияларын қарастырыңыз

Стандартты өнімдер дизайн талаптарына сәйкес келмесе, антенна өлшемдерін, кабель ұзындығын, қосқыш түрін және РЖ баптауды қоса, теңшеу қызметтерін ұсынатын FPC антенна өндірушісін таңдаңыз.

6. Жеткізушінің мүмкіндіктерін бағалаңыз

Өнімнің тұрақты сапасы мен ұзақ мерзімді жеткізуді қамтамасыз ету үшін белгіленген сапа менеджменті жүйесі, РЖ инженерлік тәжірибесі және сенімді өндірістік мүмкіндіктері бар FPC антенна жеткізушісін таңдаңыз.

Жиі қойылатын сұрақтар

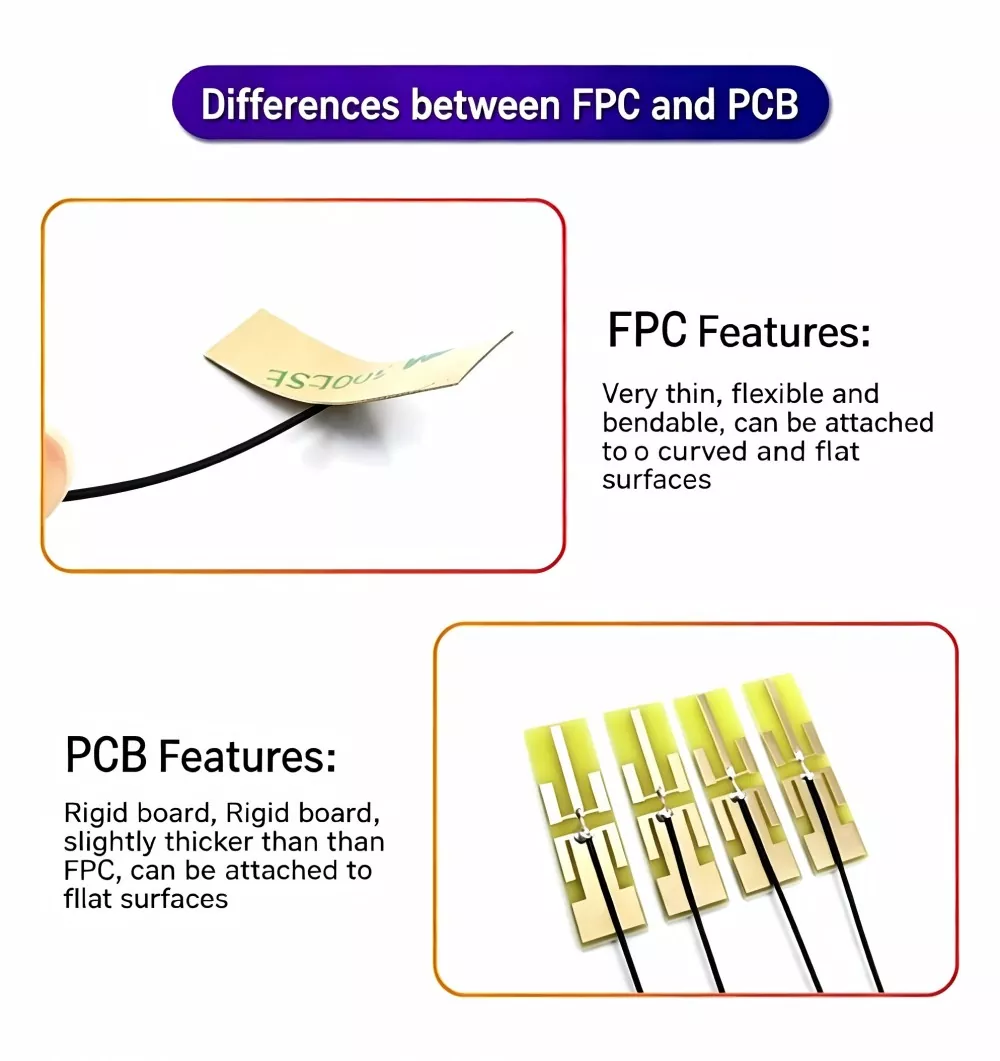

1-сұрақ: FPC антеннасы мен ПХД антеннасын қалай таңдауға болады?

A: FPC икемді және иілгіш, қисық, тар кеңістіктерге орнатуға өте ыңғайлы - жеңіл, жұқа құрылғылар үшін қолайлы. ПХД қатты, тек тегіс беттерге жарамды; бюджетіңіз шектеулі болса және бос орын кең болса, осы опцияны таңдаңыз.

2-сұрақ: FPC антеннасы қандай жиілік диапазондарын қолдайды?

A: Qianmu Communication компаниясының FPC антенналары 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa және ZigBee сияқты сымсыз технологияларды қолдайтын 13,56 МГц NFC-ден 6 ГГц 5G-ге дейінгі жиіліктерді қамтиды.

3-сұрақ: FPC антеннасының жұмыс температурасы қандай?

A: -45 ℃ және + 85 ℃, өнеркәсіптік пайдалану стандарттарына сәйкес келеді.

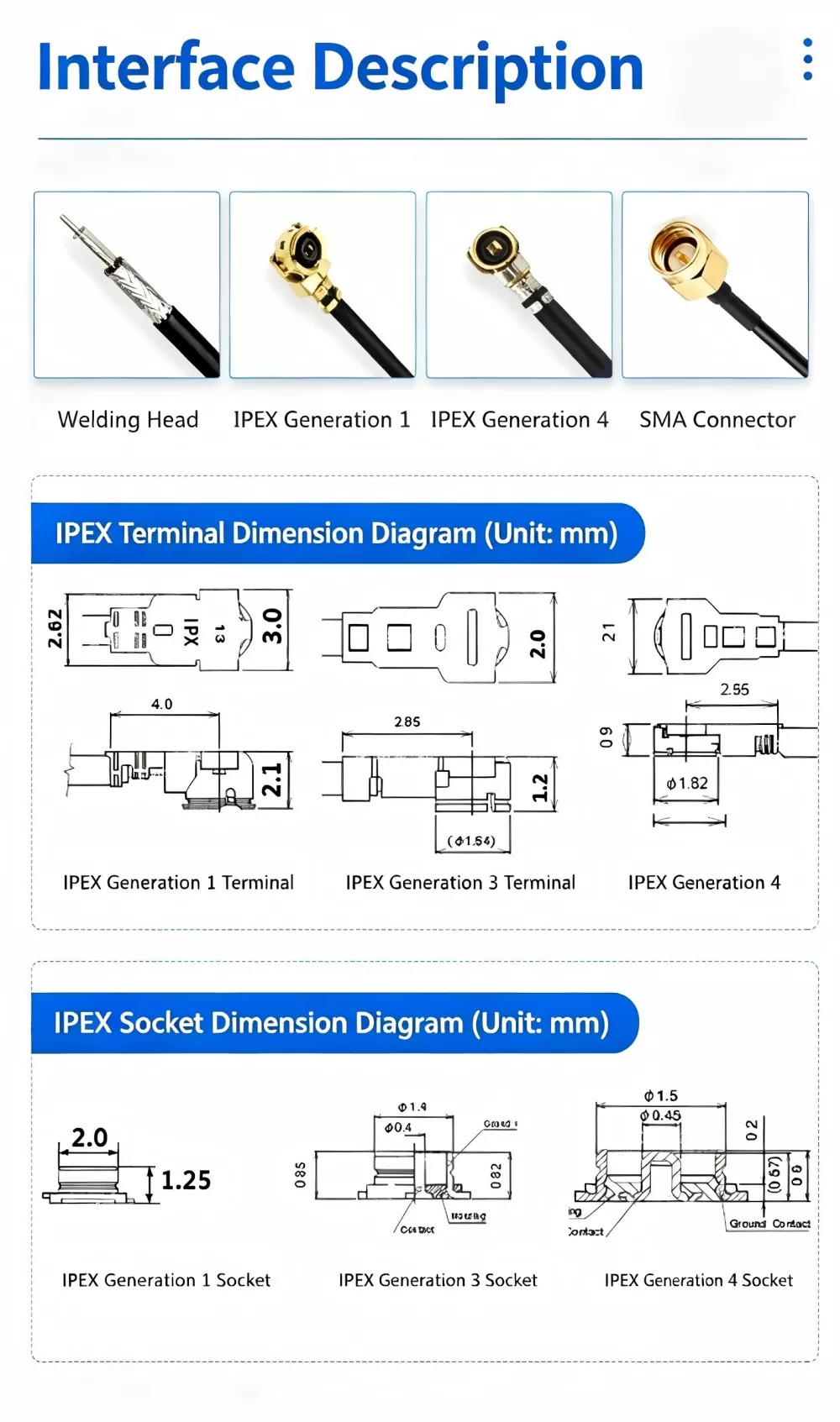

4-сұрақ: IPEX, U.FL және MHF4 қосқыштарының арасындағы айырмашылықтар қандай?

A: Барлығы U.FL > MHF4 өлшемдері бар шағын радиожиілік қосқыштар. MHF4 одан да кішірек және әдетте 5G қолданбаларында қолданылады; жай ғана аналық платаның интерфейс сипаттамаларына негізделген қосқышты таңдаңыз.

5-сұрақ: Ол шағын пакетті теңшеуді қолдайды ма?

Ж: Біз қолдауды ұсынамыз және схеманы жобалау мен прототиптеуден бастап шағын және ірі өндіріске дейінгі барлық тапсырыс процесін басқара аламыз.
