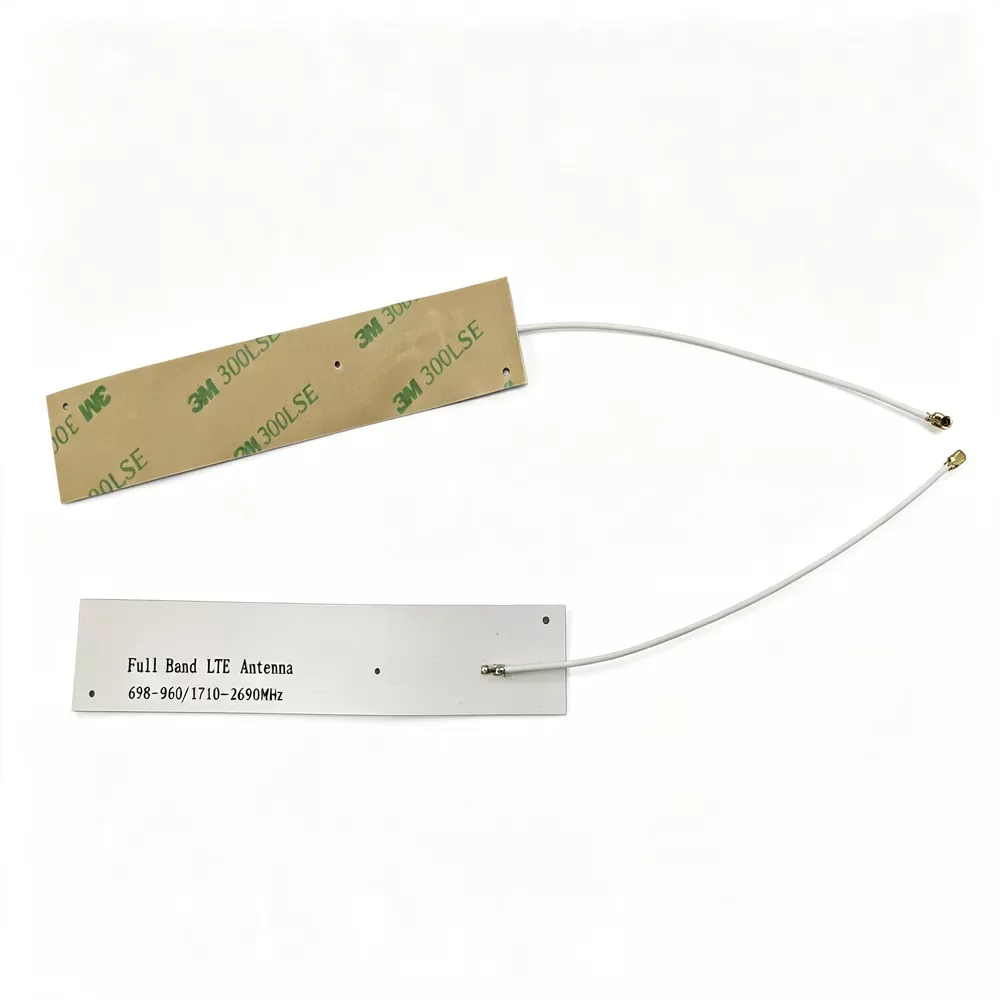

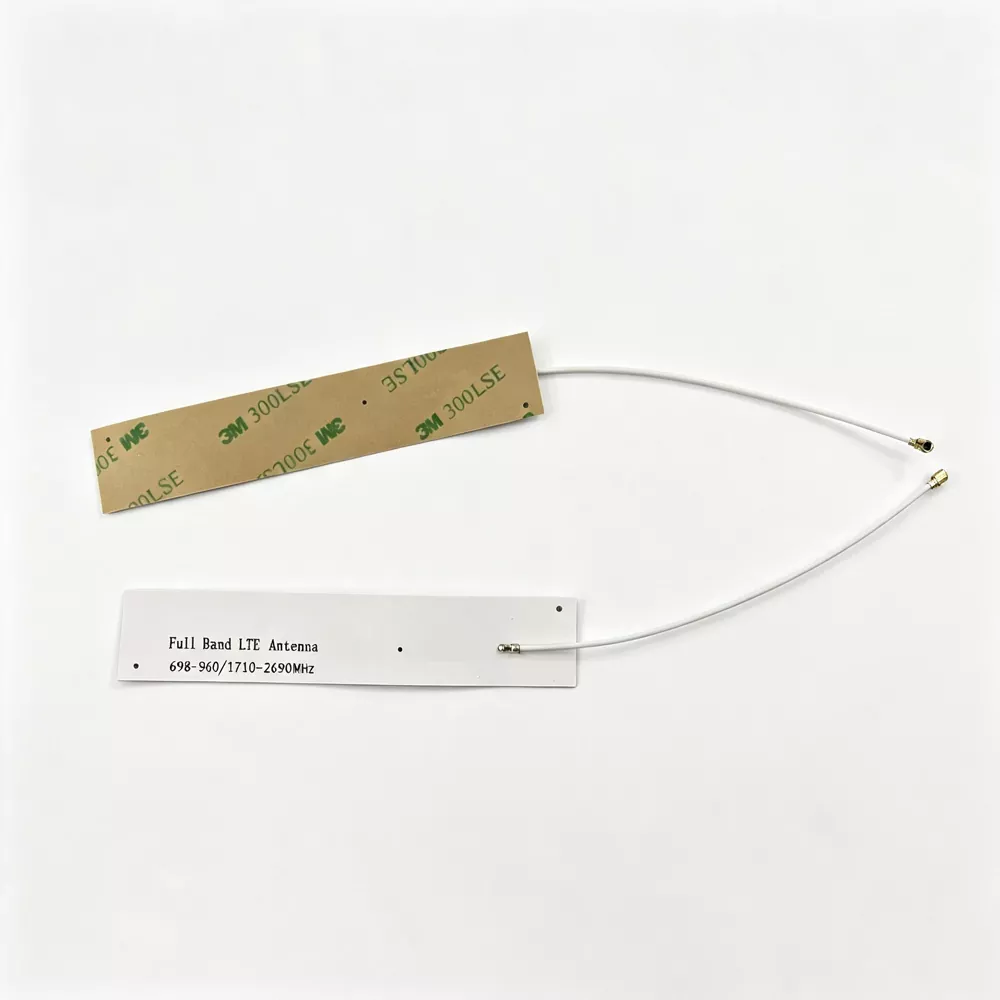

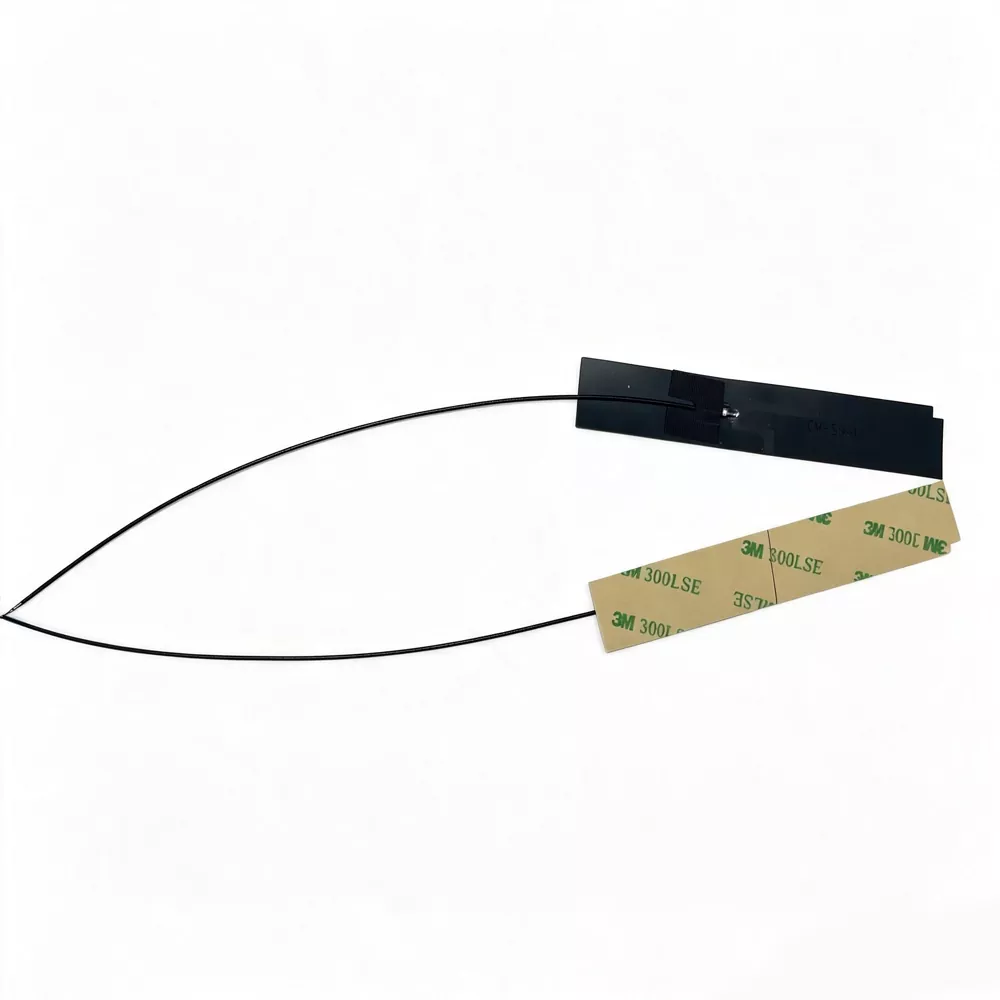

2G/3G/4G LTE антеннасы

2G/3G/4G LTE антеннасы жеңіл, икемді және иілгіш кірістірілген толық жолақты ұялы байланыс антеннасы болып табылады. Жалпы беткі антеннадан айырмашылығы, бұл өнім FPC икемді схемасын + коаксиалды тікелей дәнекерлеу процесін пайдаланады. Антенна жеңіл, жұқа, жұмсақ және қисық бетке және құрылғының ішіндегі тар ұяшық кеңістігіне еркін сыя алады. Ол 2G GSM, 3G WCDMA және 4G LTE көп желілік сигналдарды жіберу және қабылдауды қолдайды. Бұл қазіргі уақытта шағын смарт iot құрылғылары үшін кіріктірілген байланыс антеннасының таңдаулы түрі, ол шағын кіріктірілген кеңістік, әлсіз сигнал, тұрақсыз байланыс және құрылғының нашар дірілге төзімділігі сияқты саланың ауыр нүктелерін кеңінен шешеді.

Жұмыс принципі

Бұл 2G/3G/4G LTE антеннасы FPC дәнекерленген коаксиалды антенна икемді микрожолақты осциллятор массивінің радиожиілік принципіне негізделген және сигналдарды коаксиалды қорғалған фидерлермен жібереді. Ол үш бөлікке бөлінеді: сигналдық сәулелену қабаты, оқшаулағыш субстрат қабаты және экрандалған тарату қабаты. Жұмыс логикасы тұрақты және тиімді:

• Rf сәулелену принципі: FPC тақтасының беті көп диапазонды осциллятор сызықтарын дәл кеседі, 2G/3G/4G толық жолақты резонанстық нүктелерге дәл сәйкес келеді, өлі жолақ аймақтары жоқ, өлшенген толық жолақты тұрақты толқын қатынасы тұрақты ≤1,5, сигналдың шағылысу жоғалуы өте төмен.

• Дәнекерленген беріліс қорабының артықшылықтары: коаксиалды желі және FPC осциллятор тақтасы жоғары температурада қалайы дәнекерлеу арқылы бір бөлікте қалыптасады. Кәдімгі тойтарылған және қысылған құрылыммен салыстырғанда, өлшенген сейсмикалық өнімділік 85% -ға жақсарады және ұзақ мерзімді діріл ортасында нөлдік контактілердің төгілуі және сигналдың нөлдік ажыратылуы бар.

• Қорғаушы бөгеуілге қарсы механизм: RG1.13 коаксиалды желі қосқабатты қорғаныс құрылымы процессордан, қуат көзінен және жабдықтың негізгі тақтасының чипінен электромагниттік шуды тиімді оқшаулайды. Жабдықтың ішкі кедергі ортасында өлшенген сигналды қабылдау сезімталдығы 3-5 дБ артады.

• Жан-жақты сәулелену сипаттамалары: Планарлық көп бағытты беру және қабылдау конструкциясы құрылғының жабық қабығы мен металл корпусы бұғатталған сценарийлерде тұрақты сигнал шығысын сақтай алады және IOT құрылғысының сыртқы желісінің сәттілігі 28%-ға өседі.

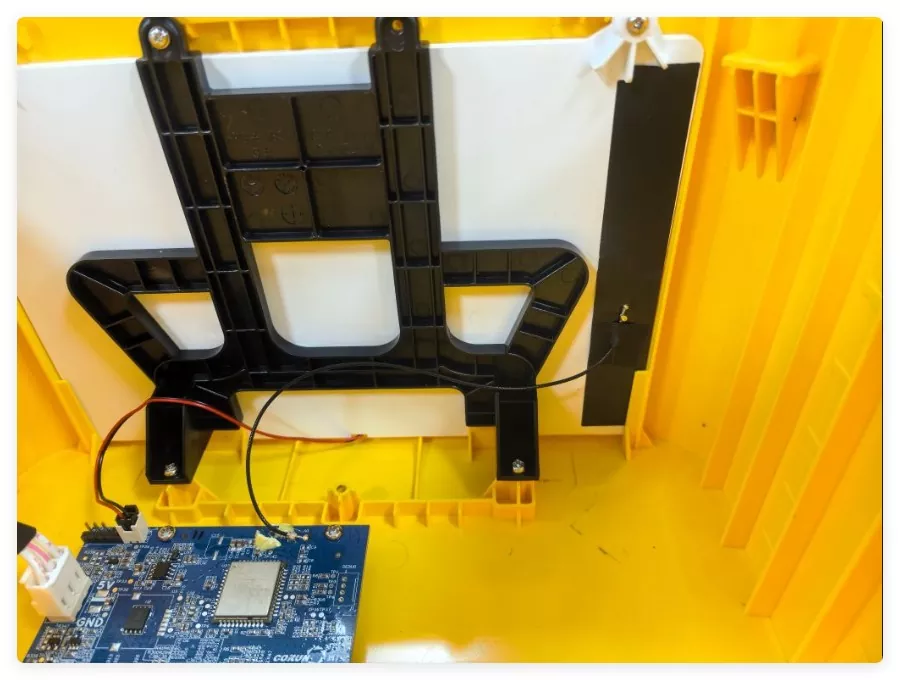

Орнату және пайдалану нұсқаулығы

Бұл FPC антеннасы кіріктірілген орнату, пайдалану оңай, жаппай өндірісті жинауға жарамды және кәсіби жөндеуді қажет етпейді. Қадамдар келесідей:

1. Орынды таңдау: сигналды бұғаттауды және кедергілерді болдырмау үшін құрылғының ішіндегі аналық плата чипінен, қуат көзінен және металл корпусынан алыс аумақты таңдаңыз.

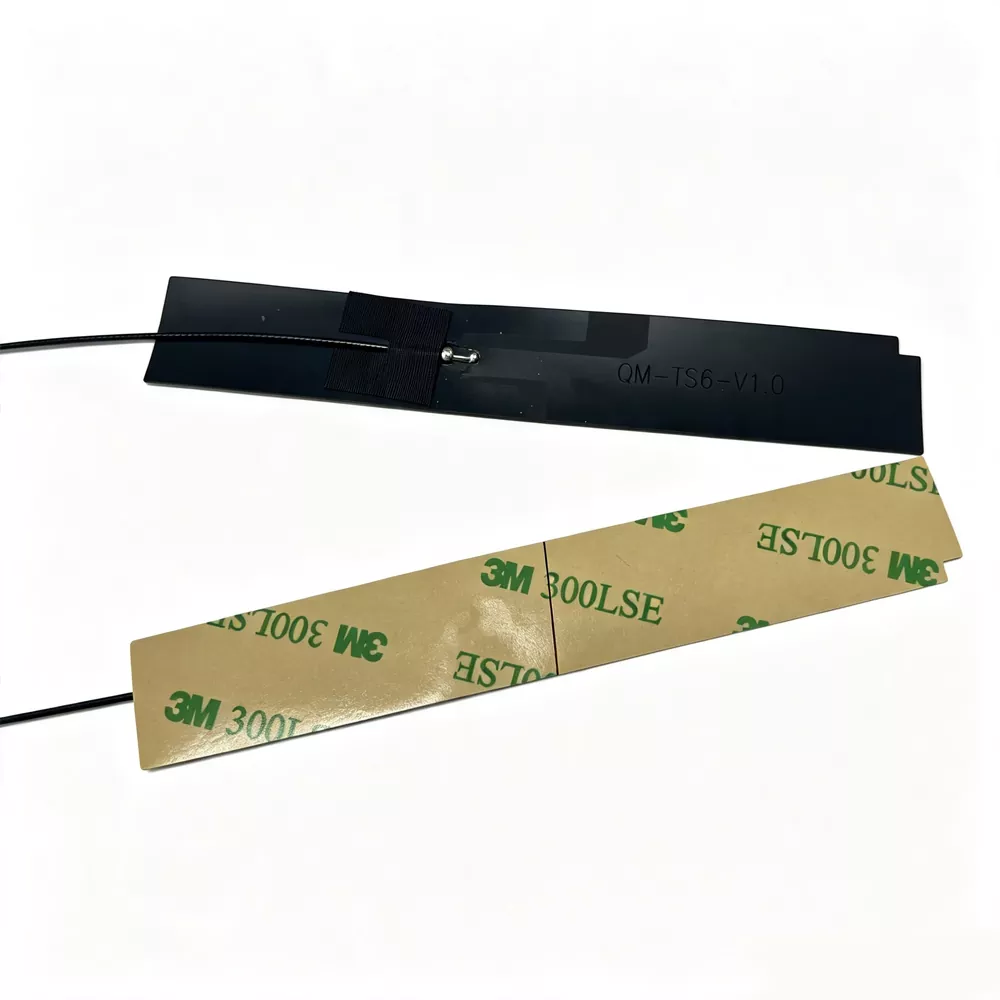

2. Сәйкестендіру және бекіту: Антеннаның артқы жағы жоғары беріктігі бар 3M желімімен келеді. Құрылғының ішкі қабырғасындағы шаң мен май дақтарын тазалағаннан кейін оны тегіс және мықтап орнатыңыз да, құрылғының қисық бетіне қондыру үшін қажетінше майыстырыңыз.

3. Интерфейсті қондыру: артқы жағындағы IPEX/SMA интерфейсін құрылғы модулінің антенна ұясына дәл қосыңыз және сымның күшпен тартылуын болдырмау үшін оны ақырын бекітіңіз.

4. Сымды ұйымдастыру: Сымдардың қысылуын, майысуын немесе өлі қатпарларын болдырмау және сигналға әсер етуі мүмкін экрандау қабатының зақымдануын болдырмау үшін артық сымдарды ұқыпты сақтау керек.

5. Қосылу сынағы: құрастыру аяқталғаннан кейін барлық 2G/3G/4G желі сигналдарының қалыпты қабылданатынын, содан кейін жаппай өндіруге болатынын тексеру үшін желіні қосыңыз және желіге қосыңыз.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл 2G/3G/4G LTE антеннасы FPC дәнекерленген коаксиалды антеннаны пайдалану үшін бүгуге бола ма?

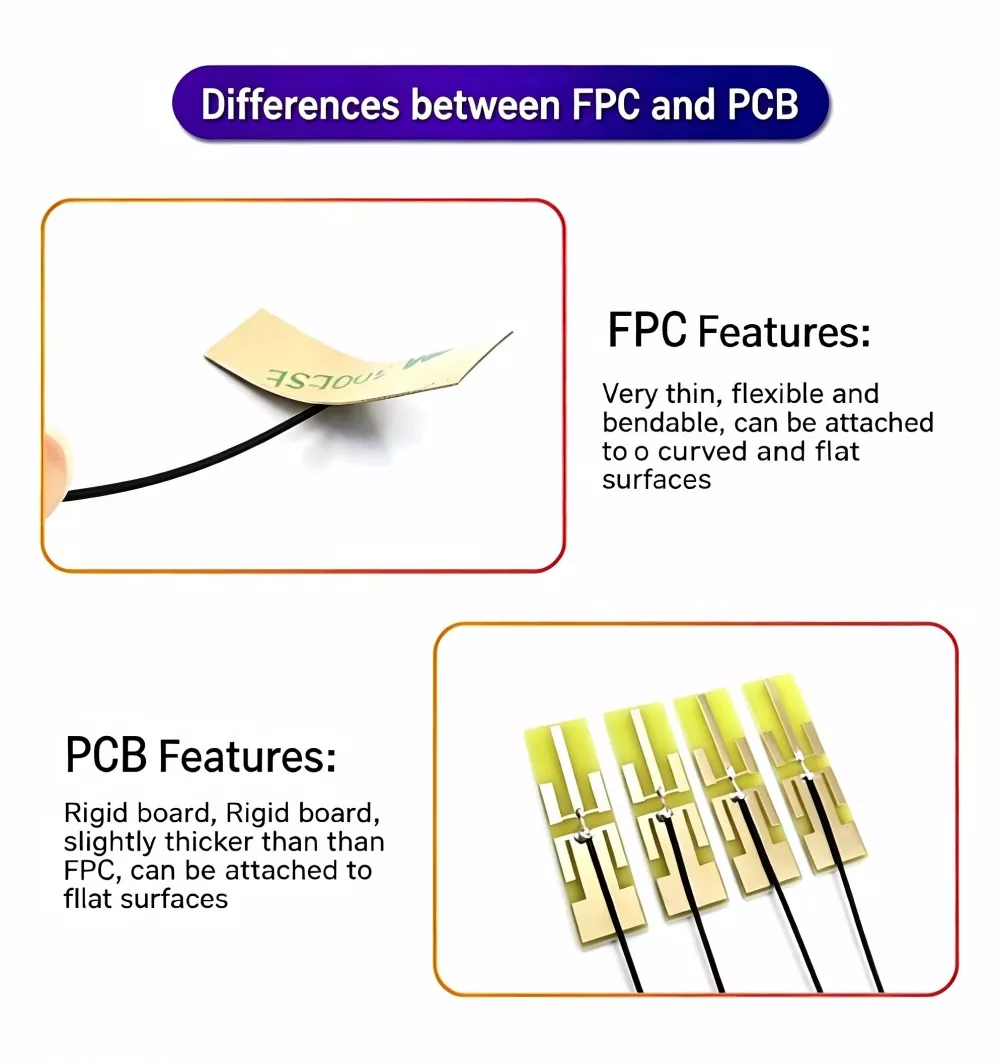

A1: Иә. Өнім икемді FPC негізгі материалынан жасалған, оны еркін бүгуге және қисық беттерге орнатуға болады. Ол құрылғының кішкене кіріктірілген кеңістігіне сәйкес келеді және қалыпты иілген кезде сынбайды немесе сигнал өнімділігіне әсер етпейді.

2-сұрақ: пайдаланушы кабель ұзындығы мен интерфейс түрлерін қолдайсыз ба?

A2: Толығымен қолдау көрсетіледі. Бастапқы зауыт ретінде 10 см-ден 50 см-ге дейінгі реттелетін сызық ұзындығына, SMA, BNC, IPEX, LOGO жібек экраны және өлшемді дәл реттеу сияқты ауыстырылатын интерфейстерге қолдау көрсетіледі.

3-сұрақ: Дәнекерлеу процесінің қарапайым жабыстырылған антеннадан қандай артықшылығы бар?

A3: Коаксиалды желіні бір бөлікте дәнекерлеу, бос саңылаусыз, күшті соққыға төзімділік, созуға төзімділік, қартаюға қарсы өнімділік, жабдықтың дірілдеуін, сигналдың жыпылықтауын және жоғары температуралы ортада нашар байланыс мәселелерін толығымен шешеді, қатаң өнеркәсіптік және көліктік сценарийлер үшін қолайлы.
