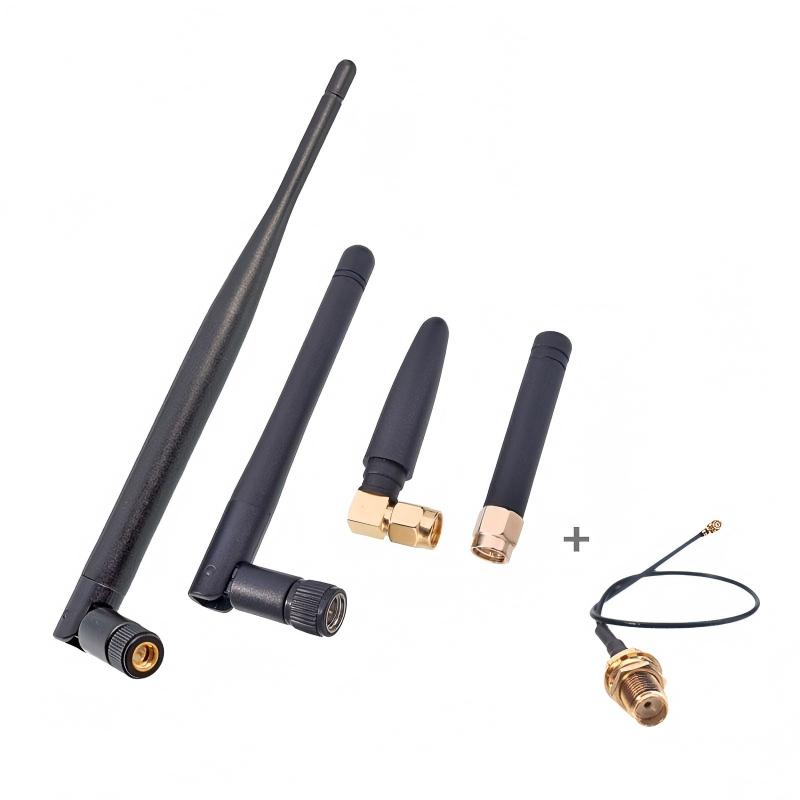

Резеңке үйрек антеннасы дегеніміз не?

A резеңке үйрек антеннасы(әдетте резеңке антенна немесе резеңке үйрек антеннасы ретінде белгілі) кәдімгі кішкентайomni антеннарезеңкеден немесе пластиктен жасалған сыртқы қорғаныс қабаты үшін аталған. Ол рациялар, сымсыз маршрутизаторлар, автомобиль радиолары және IoT құрылғылары сияқты сымсыз байланыс құрылғыларында кеңінен қолданылады. Qianmu Communications өзінің негізгі сипаттамалары мен жұмыс принциптерін түсіндіреді:

1. Құрылым және дизайн ерекшеліктері

Сыртқы материалдар:

Сыртқы қабат гидрооқшаулағыш, соққыға төзімділік және коррозияға төзімділік сияқты физикалық қорғанысты қамтамасыз ететін икемді резеңкеден/силиконнан (кейбіреуі қатты пластиктен) жасалған.

Түс әдетте қара, басқа түстерде (ақ немесе қызғылт сары сияқты) бірнеше реттелетін опциялар бар.

Ішкі құрылымы:

Негізгі радиатор: антеннаның сәулелену элементі ретінде қызмет ететін, ішіне жасырылған ішкі спиральмен оралған металл сым (мыс немесе болат).

Негізгі сәйкестік тізбегі: құрылғыны сәйкестендіру үшін кедергіні (әдетте 50Ω) оңтайландыру үшін төменгі жағында шағын сәйкестік тізбегі (мысалы, конденсатор немесе индуктор) біріктірілуі мүмкін.

Қосқыш: SMA, RP-SMA және TNC сияқты жалпы радиожиілік интерфейстері жабдыққа тікелей бұрандалы қосылуға мүмкіндік беретін төменгі жағында пайдаланылады.

Пішіні: цилиндрлік немесе конустық, әдетте ұзындығы 5-20 см (жұмыс жиілігі диапазонына байланысты), диаметрі шамамен 0,5-2 см.

2. Жұмыс принципі және электрлік сипаттамалары

Сәулелену принципі: Ішкі спиральды сым қысқартылған монопольді антенна ретінде қызмет етеді, оның электрлік ұзындығы спираль құрылымы арқылы ұзартылып, шағын физикалық өлшемдерге қарамастан мақсатты жиілік диапазонында (мысалы, 433 МГц немесе 2,4 ГГц) резонансты қамтамасыз етеді.

Жан-жақты сәулелену: Тігінен орнатылған кезде 360°-та көлденең бағытта біркелкі сәулеленуді қамтамасыз етеді, тік бағытта азырақ күшейту.

Топты қамту

1. Бір жолақты: белгілі бір жиілік диапазонына арнайы әзірленген (мысалы, GPS 1,5 ГГц, 4 Г 1,8 ГГц).

2. Көп диапазон: сегменттелген спираль немесе индуктивті дизайн арқылы бірнеше жиілікті (мысалы, бір уақытта UHF 400 МГц және 2,4 ГГц қамтитын) қолдайды.

3. Негізгі артықшылықтар

Физикалық төзімділік:

Резеңке корпус иілуге ​​төзімді және су өткізбейтін (әдетте IP67 рейтингі), оны сыртқы немесе мобильді қолданбаларға (автомобиль және қол құрылғылары сияқты) қолайлы етеді.

Орнату оңай:

Күрделі орнатусыз құрылғы интерфейсін тікелей қосыңыз.

Төмен баға:

Өнеркәсіптік жаппай өндірістің өзіндік құны төмен.

Жеңіл:

Әдетте салмағы 50 граммнан аз, бұл оны портативті құрылғылар үшін өте қолайлы етеді.

4. Типтік қолданба сценарийлері

Тұрмыстық электроника:

Үй маршрутизаторы (Wi-Fi 2,4 ГГц/5 ГГц), Bluetooth құлаққаптары, смарт үй сенсорлары.

TP-Link маршрутизаторының үстіндегі алынбалы қара резеңке антенна.

Кәсіби сымсыз байланыс:

Екі жақты радио (UHF/VHF диапазоны), көлікке орнатылған радио және ұшқышсыз бейне тарату антеннасы.

Интернет заттары (IoT):

NB-IoT/LoRa модулінің антеннасы, GPS позициялау терминалы.

Өнеркәсіптік жабдықтар:

Өндірістік қашықтан басқару құралдары (крандар, AGV), сенсорлық желі түйіндері.

5. Шектеулер мен қарастырулар

Төмен тиімділік:

Кішірейту шектеулеріне байланысты сәулелену тиімділігі әдетте тек 30%-60% құрайды (толық өлшемді антенналар үшін 80%-дан астаммен салыстырғанда).

Шектелген табыс:

Төмен күшейту сипаттамалары тасымалдау қашықтығын қысқартады (мысалы, дипольді антенналары бар Wi-Fi маршрутизаторлары әдетте ≤50 метр ауқымды қамтиды).

Орнату орны сезімтал:

Барлық бағытты қамтамасыз ету үшін тігінен орнатылуы керек; металл беттерге жақын болған кезде өнімділік төмендейді (жер жазықтығы әсері).

Тұрақты жиілік диапазоны:

Зауыттан шыққаннан кейін жиілікті реттеу мүмкін емес; жабдықтың жиілік диапазонына сәйкес үлгіні дәл таңдау қажет.

6. Таңдау және пайдалану бойынша ұсыныстар

Сәйкес келетін жиілік диапазоны:

Құрылғының жұмыс жиілігі диапазонын растаңыз (мысалы, 315 МГц, 868 МГц, 2,4 ГГц) және сәйкес резонанстық антеннаны таңдаңыз.

Интерфейс үйлесімділігі:

Физикалық сәйкессіздікті болдырмау үшін құрылғы интерфейсінің түрін (мысалы, SMA ер/әйел) тексеріңіз.

Сахнаға бейімделу:

Сыртқы жабдық IP67 қорғау дәрежесіне ие болуы керек; көлікке орнатылған жабдық дірілге қарсы дизайнды ескеруі керек.

Өнімділікті арттыру:

Ұзақ ауқымдағы талаптарды жоғары кірісті антеннамен ауыстыру арқылы қанағаттандыруға болады, бірақ бұл барлық бағыттылықты құрбан етеді.

Қысқаша мазмұны: Қамшы антенна сымсыз құрылғылардағы үнемді және практикалық шешім болып табылады, оның құны төмен, орнату оңай және берік физикалық беріктігі арқасында тұтынушылық электроника мен өнеркәсіптік жабдықта қолайлы. Дегенмен, оның төмен кірісі мен тар өткізу қабілеттілігі оның өнімділігі жоғары сценарийлерде қолданылуын шектейді, сондықтан кәсіби сыртқы антенналар ұзақ немесе жоғары сенімді байланыстар үшін қажет болып қала береді (мысалы, ұшқышсыз бейне жіберу немесе базалық станциялар).
