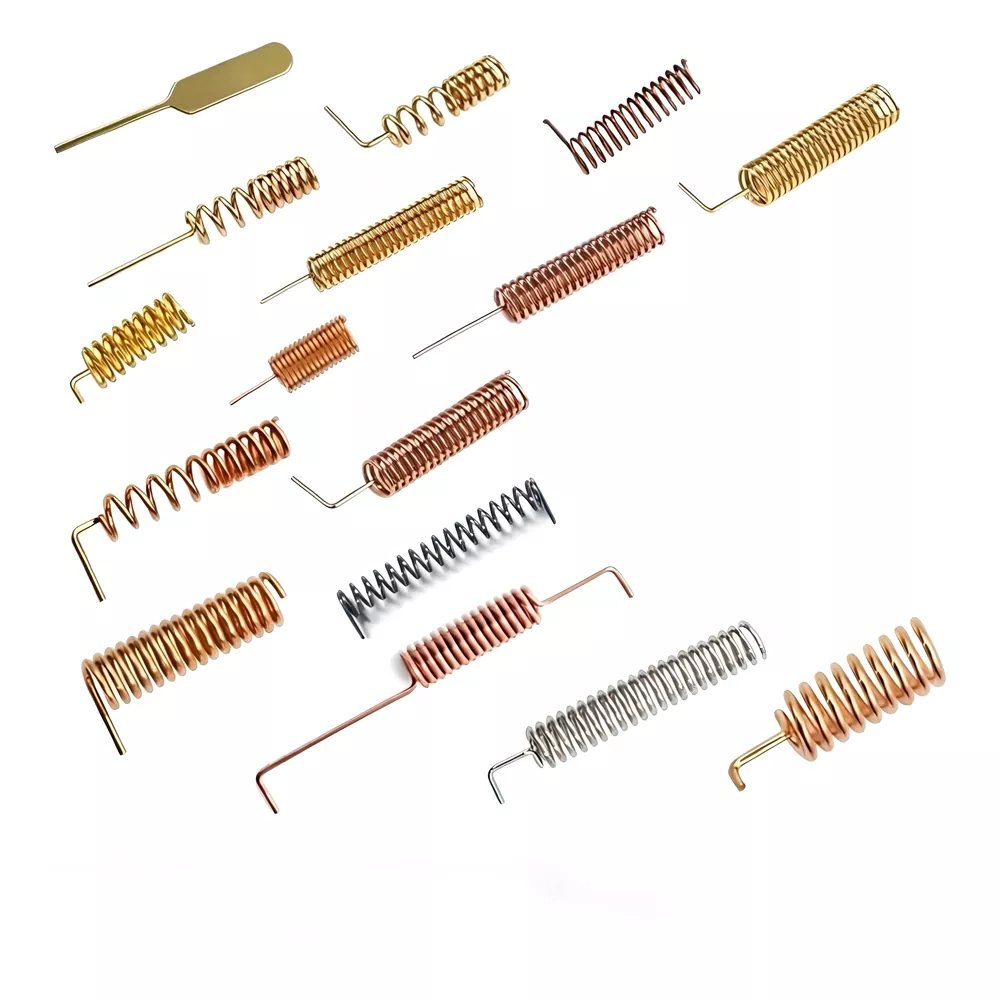

Көктемгі антенна
Кәсіби жеткізуші ретінде Qianmu Communication теңшелген жоғары дәлдіктегі бұрандалы серіппелі антенна қызметтерін ұсынады. Жоғары сапалы материалдардан жасалған. Көміртекті болат никельмен қапталған Фосфорлы қоладан жасалған, ол ерекше өткізгіштік пен коррозияға төзімділікке ие. Біз сенімдіміз. Қытай өндірушісі Біз IoT-де, қашықтан басқару құралдарында және сымсыз байланыс модульдерінде кеңінен қолданылатын прототиптеуден жаппай өндіріске дейінгі бір терезе шешімін ұсынамыз.

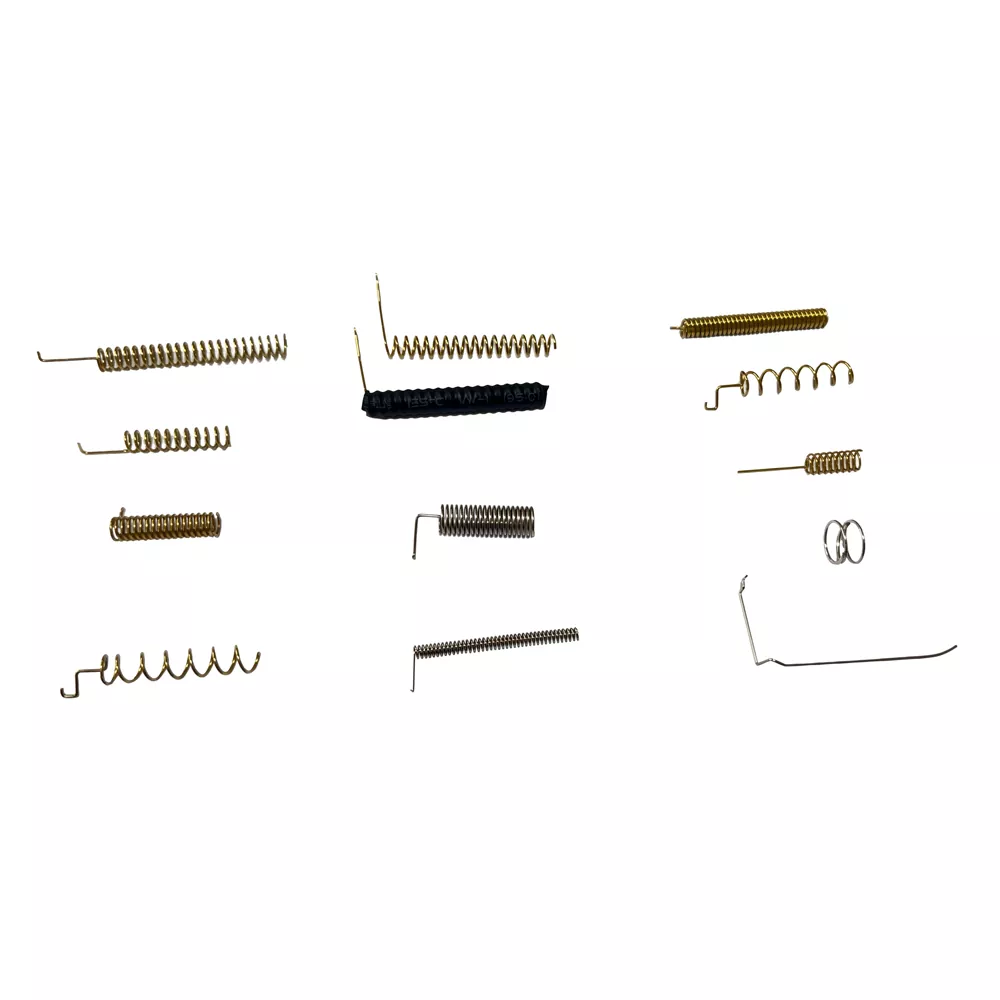

Серіппелі антенна (сондай-ақ бұрандалы антенна ретінде белгілі) сигнал беру ортасы ретінде бұрандалы конфигурацияланған металл өткізгішті пайдаланып, металл өткізгіш спиральды серіппелі пішінге оралған антенна құрылымы болып табылады. Ол 50 Ом кедергі дизайнымен ерекшеленеді және үш негізгі компоненттен тұрады: ішкі мыс сым (сигналдарды беру және қабылдау үшін пайдаланылады), сыртқы экрандаушы сым (сыртқы электромагниттік кедергілерді блоктауға арналған) және сыртқы оқшаулағыш қабат (сыртқы сыйымдылық пен индуктивтіліктің әсеріне қарсы тұрады). Бұл компоненттер бірігіп, кедергіге қарсы күшті өнімділігі бар жабық жүйені құрайды.
Shenzhen Qianmu Communication Technology Co., Ltd., ҒЗТКЖ, өндіру және байланыс өнімдерінің антенналарын сатуға маманданған кәсіпқой кәсіпорын, көптеген жылдар бойы антенна саласында терең айналысады және жаһандық тұтынушыларды жоғары сапалы серіппелі антенна шешімдерімен қамтамасыз етуге тырысады.

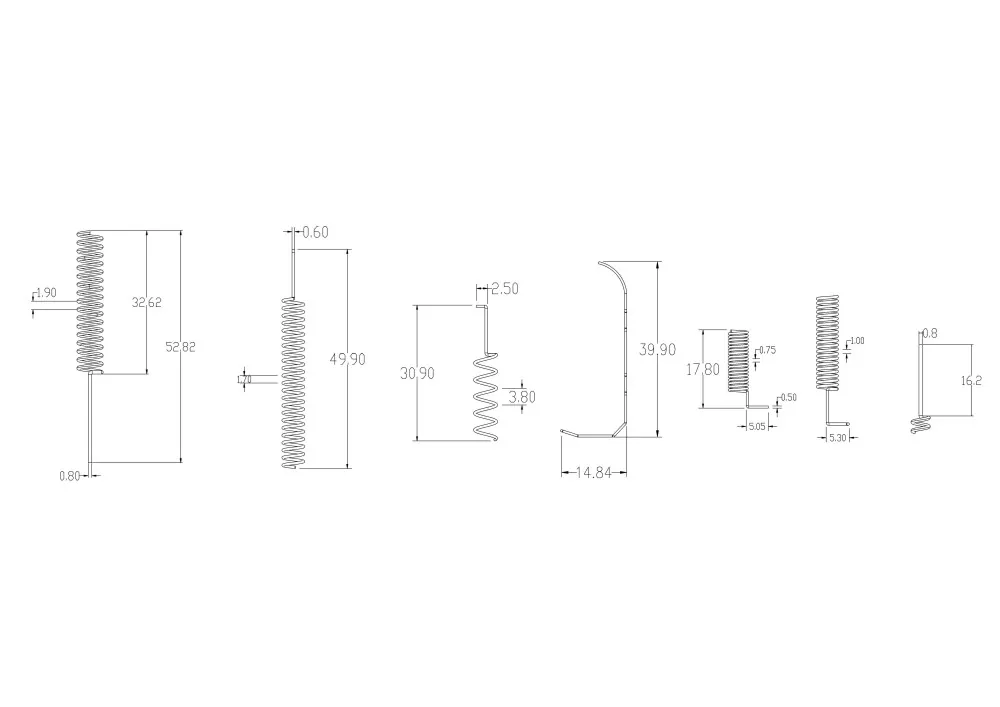

Техникалық сипаттамалар
Qianmu Communication серіппелі антеннасы әртүрлі қолданба сценарийлерінің талаптарына жауап беретін төмен жиіліктен жоғары жиілікке дейінгі бірнеше жиілік диапазондарын қамтиды. Негізгі техникалық параметрлері мыналар:
|
Параметр элементі |
Спецификация диапазоны |
|
Жиілік диапазоны |
315 МГц / 433 МГц / 470 МГц / 490 МГц / 868 МГц / 915 МГц / 2,4 ГГц / GSM 824-2170 МГц |
|
Табыс |
0,8dBi ~ 3,5 dBi |
|
Кедергі |
50 Омега |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Поляризация |
Вертикальды поляризация / Circular Polarization |
|
Радиация үлгісі |
Көп бағытты |
|
Қуат сыйымдылығы |
Ең көбі 50 Вт |
|
Жұмыс температурасы |
-40℃ ~ +85℃ |
|
Антеннаның тиімділігі |
35~ 80% (Орнату ортасына байланысты) |
|
Материал |
Мыс, алтын жалату, никельмен қаптау, т.б. |
Қолданылатын құрылғылар

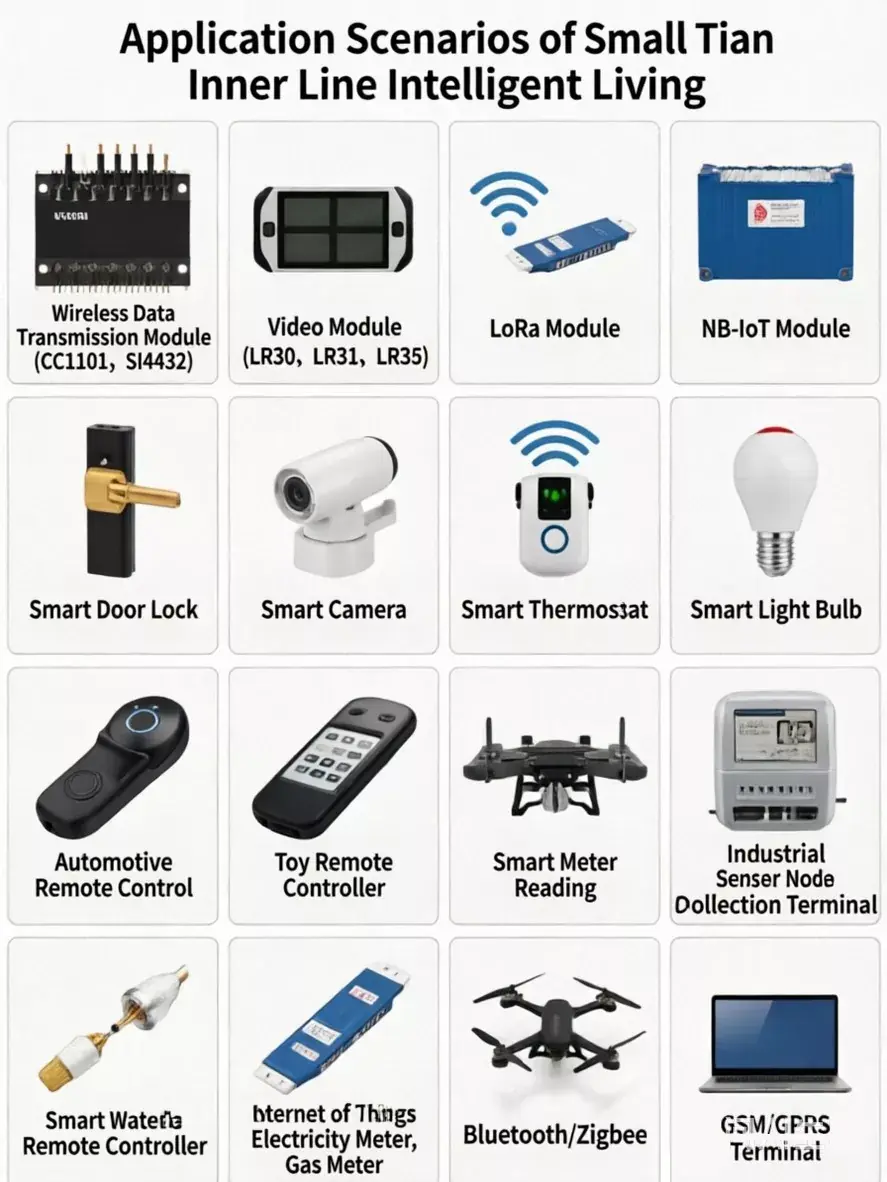

Qianmu байланыс серіппелі антеннасы келесі құрылғылар мен сценарийлерде кеңінен қолданылады:
Сымсыз деректерді жіберу модулі: CC1101, Si4432 және басқа сымсыз РЖ модульдері
LoRa модульдері: LR30, LR31, LR36 және басқа LoRa байланыс модульдері
NB-IoT модулі: NB-IoT сымсыз байланыс терминалы
Ақылды үй құрылғылары: ақылды есік құлыптары, смарт камералар, смарт термостаттар, смарт шамдар және т.б.
Сымсыз қашықтан басқару құрылғылары: автокөліктің қашықтан басқару кілттері, ойыншықтардың қашықтан басқару құралдары, өнеркәсіптік қашықтан басқару құралдары және т.б.
IoT терминалы: IoT сенсорының түйіндері, деректерді жинау терминалдары
Ақылды есептегіш: смарт су есептегіштері, электр есептегіштері және газ есептегіштері
Bluetooth/Zigbee модулі: Bluetooth сымсыз байланысы, Zigbee желілік құрылғылары
Дрон телеметриясы: шағын дрондарға арналған деректер сілтемесі
GSM/GPRS құрылғылары: GSM модемдері, қашықтан бақылау жүйелері
Бәсекелес өнімдермен салыстыру
|
Салыстыру элементі |
Цянму байланыс серіппелі антеннасы |
PCB антеннасы |
Сыртқы таяқша антеннасы |
|
Табыс |
0,8~3,5 дБи |
2~6 дБи |
Салыстырмалы түрде жоғары |
|
Көп бағыттағы өнімділік |
★★★★★ Өте жақсы |
★★☆ Күшті бағыт |
★★★★ Жақсы |
|
Өлшем |
★★★★ Ықшам |
★★★★★ Өте кішкентай |
★★☆ Үлкен |
|
Кедергіге қарсы мүмкіндік |
★★★★★ Күшті |
★★★ Орташа |
★★★★ Салыстырмалы түрде күшті |
|
Орнату икемділігі |
★★★★★ Өте икемді |
★★★ Тек ПХД-де бекітілген |
★★★ Сыртқы орнату қажет |
|
Құны |
★★★★ Орташа |
★★★★★ Төмен |
★★☆ Салыстырмалы түрде жоғары |
|
Дизайнды өзгерту |
★★★★ Икемді |
★★☆ ПХД қайта жасау қажет |
★★★ Қарапайым |
Qianmu Communication серіппелі антеннасы жан-жақты қамту, кедергіге қарсы мүмкіндік, орнату икемділігі және жалпы құны арасында оңтайлы тепе-теңдікті сақтайды, бұл оны IoT және сымсыз байланыс құрылғылары үшін тамаша кірістірілген антенна таңдауына айналдырады.
Орнату нұсқаулығы

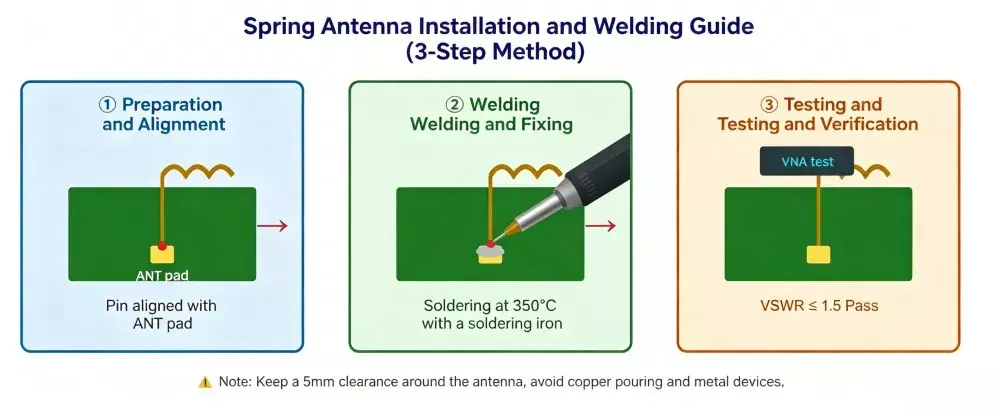

1-қадам: Дәнекерлеуге дайындалу
Серіппелі антеннаның соңындағы түйреуішті (әдетте бір түйреуіш немесе дәнекерлеу тақтасы) ПХД-де сақталған ANT дәнекерлеу тақтасымен туралаңыз. Сигналдың дұрыс берілуін қамтамасыз ету үшін дәнекерлеу алаңы 50 Ом микрожолақ немесе компланарлы толқын өткізгіш сияқты РЖ беру желісіне қосылуы керек.
2-қадам: дәнекерлеу және бекіту
Ілмек тәрізді бөлікті бүгіп, оны сымсыз модульдің ANT істікшесіне қосыңыз, содан кейін дәнекерлеу процесін сенімді түрде аяқтаңыз. Қайта ағынмен дәнекерлеу ұсынылады, себебі ол стандартты беткі монтаждау процестерімен үйлесімді.
3-қадам: Тексеру және сынау

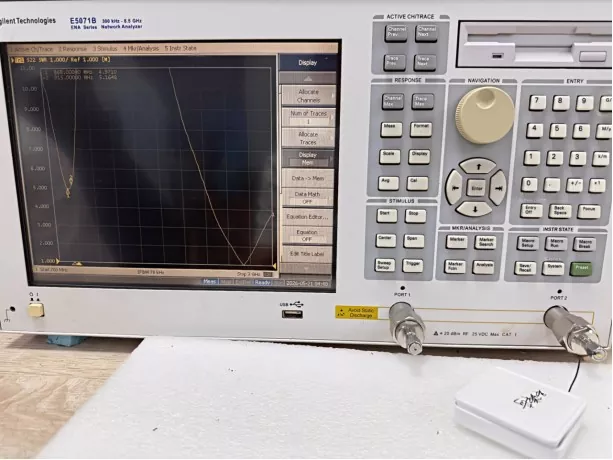

Дәнекерлеуден кейін кернеудің тұрақты толқынының қатынасын (VSWR) өлшеу үшін векторлық желі анализаторын пайдаланыңыз және РЖ өнімділігі қажетті техникалық сипаттамаларға сәйкес келетінін тексеріңіз.
Ескертпелер
1. Тазалау аймағын сақтаңыз: сымдарды бағыттаудан және металл бөлшектерді антеннаның 5 мм радиусына қоймаңыз; Батареяны немесе экрандық қақпақты түбінен 10 мм немесе одан да көп қашықтықта жаппаңыз.
2. 50Ω Трансмиссия желісі: RF чипін бір қабаттағы микрожолақ немесе ішкі қабаттағы жолақ арқылы тікелей қосыңыз; Кедергілердің күрт өзгеруін болдырмау үшін бұрыштарда 45° факаларды пайдаланыңыз.
3.Металлдан аулақ болыңыз: Серіппелі антеннаны пайдаланған кезде, бірінші қадам антеннаны металл материалдардан, соның ішінде схема тақталарындағы жер беттерінен, сым іздерінен, батареялардан, экрандардан, металл қаптамалардан және т.б. алыс ұстауды қамтамасыз ету болып табылады.
4. Дәнекерлеудің дәйекті бағыты: Жаппай өндірісте антеннаның дәнекерлеу бағыты таңдау кезінде антенна өндірушісі көрсеткен дәнекерлеу бағытына сәйкес келуін қамтамасыз ету өте маңызды.
5. Реттеу және жиектеу: Егер бүкіл пластик қаптаманың электромагниттік ортасы күрделі болса, π-желі РЖ соңында сақталуы мүмкін және резонанстық жиілікті 3 пФ пен 6,8 пФ аралығындағы реттелетін конденсатор арқылы дәл реттеуге болады.
Көктемгі антеннаны қалай таңдауға болады?
|
Таңдау қадамдары |
Негізгі нүктелер |
Мәліметтер |
|
1. Жұмыс жиілігін растаңыз |
Байланыс протоколы және жиілік диапазоны бойынша антеннаны таңдаңыз |
Жалпы жиілік диапазондары: • 315 МГц: Дәстүрлі қашықтан басқару құрылғылары • 433 МГц: LoRa, смарт есептегіштер, өнеркәсіптік қашықтан басқару пульттері • 470/490 МГц: Өндірістік IoT жабдығы • 868/915 МГц: Еуропа және Солтүстік Америка үшін ISM жолақтары • 2,4 ГГц: Wi-Fi, Bluetooth, CSM байланыс модулі • Zigbe. |
|
2. Табыс талабын бағалаңыз |
Артықшылықты беру қашықтығымен сәйкестендіріңіз |
•Қысқа қашықтық (<100м): 0,8~2 дБ • Орташа қашықтық (100-500 м): 2~3 дБ • Ұзақ қашықтық (>500 м): 3 дБ жоғары |
|
3. Орнату кеңістігін тексеріңіз |
ПХД өлшемі мен құрылымын сәйкестендіріңіз |
1. Тиісті ұзындық пен диаметрді таңдау үшін жабдықтың ішкі кеңістігін өлшеңіз. 2. Шектеулі бөлмеде ПХД жиегін орнату үшін майысқан типті антенналар бар. |
|
4. Қолданба ортасын бағалау |
Кедергіге қарсы және коррозияға қарсы қорғаныс |
1. Металл экраны бар жабдық: Айналмалы поляризациялық антенна ұсынылады. 2. Ылғалды/сыртқы орта: тотығуға қарсы күміс/алтын жалату. |
|
5. Сенімді жеткізушіні таңдаңыз |
Бір терезеден теңшелген өндіріс қызметі |
Qianmu Communication - бұл антенна дизайнын, сынамаларды іріктеуді және жаппай өндіруді қоса алғанда, толық қызмет көрсететін OEM және ODM қолдау көрсететін кәсіби антенна зауыты және жеткізушісі. |
Жиі қойылатын сұрақтар
1-сұрақ: Қайсысы жақсы, серіппелі антенна немесе ПХД антеннасы?
A: Таңдау нақты қолданба талаптарына байланысты. Көктемгі антенна шешімдері ұзақ қашықтыққа жіберуді (>100 метр), жан-жақты қамтуды және икемді орнату бағыттарын қажет ететін қолданбалар үшін қолайлы, ал ПХД антенналары қатаң өлшемдері мен құны бойынша шектеулері бар ықшам құрылғылар үшін қолайлы. Qianmu Communication екі шешімді де қамтамасыз етеді және әртүрлі жоба қажеттіліктеріне негізделген кәсіби ұсыныстарды ұсынады.
2-сұрақ: Жоғары күшейту әрқашан антеннаның жақсы өнімділігін білдіре ме?
A: Міндетті емес. Жоғары күшейту әдетте сигнал концентрациясын жақсартады, бірақ белгілі бір бағытта қамтуды азайтуы мүмкін. Оңтайлы таңдау беру қашықтығын, қамту талаптарын және қолдану ортасын ескеруі керек. Qianmu Communication 0,8-ден 3,5 дБи-ге дейінгі әртүрлі күшейту опциялары бар өнімдерді ұсынады.
3-сұрақ: Антеннаны теңшеуге бола ма?
A: Иә. Qianmu Communication OEM/ODM теңшеу қызметтерін ұсынады, соның ішінде жиілікті реттеу, өлшемді өзгерту, материал таңдау және әртүрлі қолданба талаптарын қанағаттандыру үшін иілу бұрышын теңшеу.
4-сұрақ: Жұмыс температурасының диапазоны қандай?
A: Qianmu Communication өнімдері -40 ℃ мен + 85 ℃ дейін сенімді жұмыс істейді, көптеген өнеркәсіптік және тұтынушылық қосымшалардың талаптарына жауап береді.
5-сұрақ: Кедергі сәйкестігі қажет пе?
A: Иә. Стандартты кедергі 50 Ом және практикалық қолданбалар оңтайлы өнімділікке қол жеткізу үшін антенна мен РЖ таратқыш порты арасындағы сәйкес құрамдастарды қажет етуі мүмкін. Qianmu Communication антеннаны сәйкестендіру және жөндеуге техникалық қолдау көрсетеді.
6-сұрақ: Ең аз тапсырыс саны (MOQ) қандай?
A: Qianmu Communication прототип үлгілері мен шағын партиялардан бастап ауқымды өндіріске дейін икемді тапсырыс мөлшерін қолдайды. Егжей-тегжейлі MOQ талаптарын білу үшін біздің сату тобына хабарласыңыз.
