Керамикалық патч антеннасы

Bluetooth керамикалық патч антеннасы - 2,4 ГГц Bluetooth байланыс диапазоны үшін арнайы әзірленген миниатюрленген кірістірілген RF антеннасы. Ол негізгі субстрат ретінде жоғары диэлектрлік керамиканы пайдаланады және жоғары температурада қабат-қабат агломерация және дәл металл тізбегін ою арқылы жасалады.

Бұл антенна пассивті патч РЖ қабылдағыш компоненті болып табылады. Орнату кезінде сыртқы сымдарды немесе үлкен кеңістікті қажет етпейді.

Жоғары диэлектрлік материалы мен ықшам құрылымымен ол шектеулі кеңістікте тиімді Bluetooth сигналын беру мен қабылдауға қол жеткізеді, сонымен бірге қуатты аз тұтыну, кедергіге қарсы күшті өнімділік және жоғары тұрақтылық сияқты артықшылықтарды қамтамасыз етеді.

Ол Bluetooth киетін құрылғыларын, смарт үй өнімдерін, IoT терминалдарын және көлікке орнатылған Bluetooth құрылғыларын жаппай өндіруге арналған жоғары сапалы кірістірілген антенна шешімі ретінде кеңінен қолданылады.

Ол қалай жұмыс істейді

Qianmu Communication Bluetooth керамикалық патч антеннасы керамикалық диэлектрлік субстраттан, металл бетінің сәулелену патчынан және төменгі жерге сәйкес келетін қабаттан тұратын жоғары диэлектрлік керамикалық резонансты және микрожолақты сәулелену құрылымын қабылдайды.

Құрылым тұрақты сигнал беруді, нақты параметрді басқаруды және зертханалық сынақтар арқылы тексерілген сенімді өнімділікті қамтамасыз етеді.

Дәл жолақты резонанс

9,2 жоғары диэлектрлік керамикалық негізді пайдаланып, антенна 2400–2483,5 МГц толық Bluetooth жиілік диапазонына дәл сәйкес келеді. 99,6%-ға дейінгі диапазонды сәйкестендіру дәлдігімен ол жиіліктің ауытқуын және сигналдың әлсіреуін тиімді төмендетеді, Bluetooth кідірісі мен ажырату мәселелерін шешуге көмектеседі.

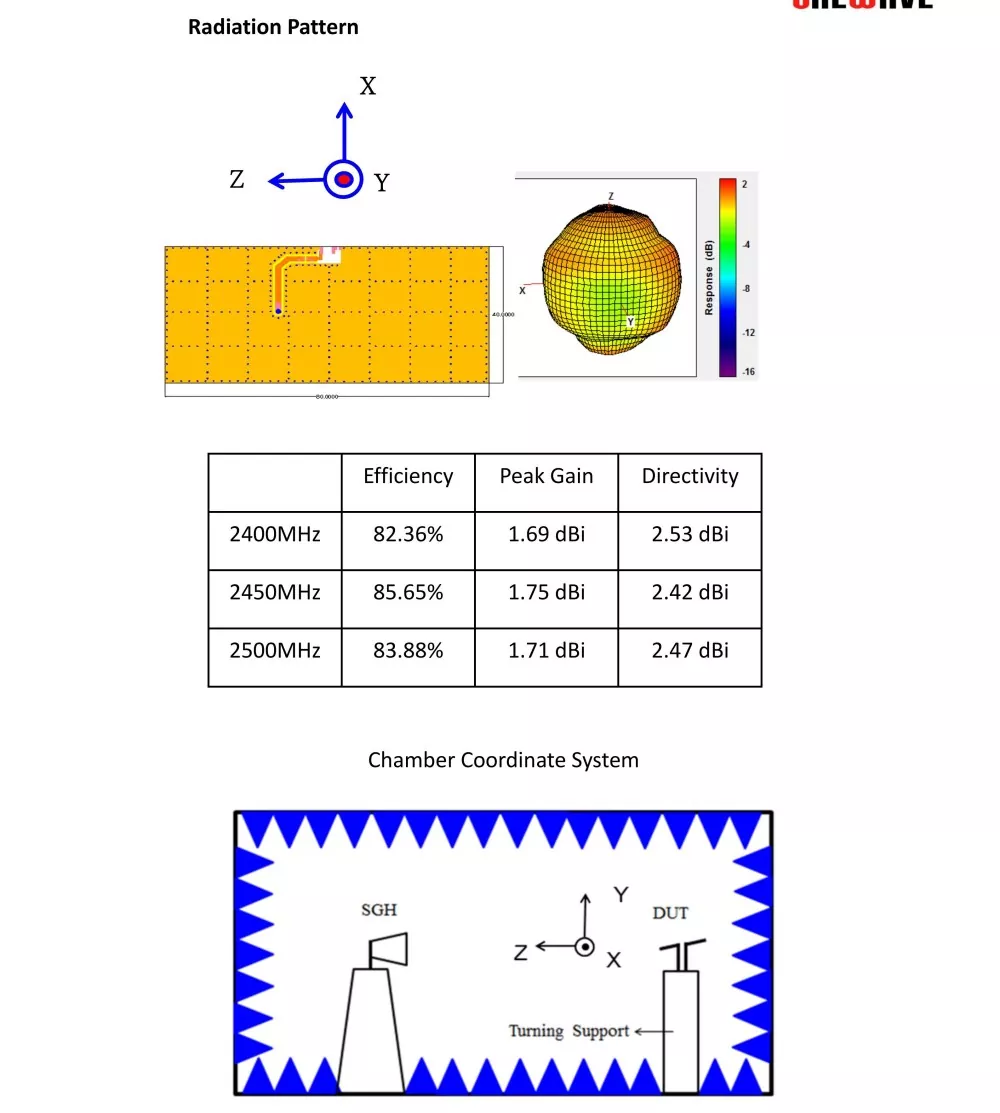

360° жан-жақты радиация

Беттік дәлдіктегі микрожолақ тізбегі 95% дейін сәулелену біркелкілігі бар біркелкі электромагниттік сәулелену өрісін жасайды. Кәдімгі ПХД антенналарымен салыстырғанда, ол сигналдың соқыр нүктелерін айтарлықтай азайтады және құрылғылар үшін тұрақты көп бұрышты қосылымдарды қамтамасыз етеді.

Күшті электромагниттік кедергілерге төзімділік

Керамикалық диэлектрлік материал аналық платаның чиптерінен, қуат көздерінен және батарея шуынан қорғайтын кедергілерді қорғауға көмектесетін өзіне тән электромагниттік оқшаулауды қамтамасыз етеді. Күрделі жағдайларда сигнал-шу қатынасы 4–6дБ артып, кәдімгі серіппелі және ПХД антенналарына қарағанда кедергіге қарсы жақсы өнімділікті қамтамасыз етеді.

Төмен қуатты кедергінің сәйкестігі

Антенна сигналдың өте төмен жоғалуын қамтамасыз ететін ≤1,3 тұрақты толқын қатынасымен стандартты 50Ω дәл кедергі сәйкестігін қабылдайды. Ол Bluetooth қуатын тұтынуды 15%-ға азайта алады, бұл оны қуатты аз BLE қолданбаларына және батареяның ұзақ қызмет етуіне арналған талаптарға жарамды етеді.

Кең температура диапазонында тұрақты жұмыс

Біріктірілген жоғары температурадағы агломерацияланған құрылым тамаша термиялық тұрақтылықты қамтамасыз етеді. -40°C-тан +85°C-қа дейінгі жоғары және төмен температурадағы циклдік сынақтардан кейін жиілік ауытқуы ≤±2МГц шегінде қалады. Антенна жоғары және төмен температуралық ортада тұрақты өнімділікті сақтайды.

Өнім таңдау нұсқаулығы

Көптеген аппараттық құралдарды әзірлеушілер мен сатып алушылар тек өлшемге назар аударады және жұмыс жағдайлары мен параметрлерінің сәйкестігін елемейді, нәтижесінде жаппай өндірісті қайта өңдеу және терминалдың ақаулары орын алады. Bluetooth керамикалық патч антеннасын таңдағанда, оны үш негізгі өлшемге сәйкес дәл сәйкестендіруге болады:

• Құрылғының қуат талаптарын ескере отырып таңдаңыз: батареямен жұмыс істейтін BLE төмен қуатты құрылғылары мен киілетін құрылғылар үшін құрылғының батареясының қызмет ету мерзімін едәуір ұзарту үшін ультра төмен қуатты стандартты керамикалық антенналарға басымдық беріңіз; Қосылатын модуль құрылғылары үшін жоғары кірісті жақсартылған нұсқаны таңдаңыз.

• Жұмыс жағдайларына байланысты таңдаңыз: Ішкі қалыпты температурадағы азаматтық жабдық үшін әдеттегі үлгі қолайлы; Көлікке орнатылған, сыртқы және өнеркәсіптік жабдық үшін өнеркәсіптік деңгейдегі кең температуралы дірілге қарсы үлгілер таңдалуы керек. Олар қатал орталарға төтеп бере алады және ұзақ уақыт пайдалану кезінде олардың өнімділігі нашарламайды.

• Жабдықтың құрылымына қарай таңдаңыз: өте кішкентай корпусы бар және бос орын жоқ жабдық үшін үстіңгі монтаждаудың шағын үлгілерін таңдаңыз; Қалааралық Bluetooth беруді және Mesh желісін қажет ететін құрылғылар үшін жоғары кірісті, жоғары кедергіге қарсы реттелетін үлгілерді таңдаңыз.

Жиі қойылатын сұрақтар

1-сұрақ: Bluetooth керамикалық патч антеннасының кәдімгі антеннаға қарағанда ең үлкен артықшылығы неде?

A1: Негізгі артықшылықтар - жоғары тұрақтылық, төмен қуат тұтыну, күшті кедергіге қарсы, жоғары және төмен температураларға төзімділік, жаппай өндірістегі жоғары консистенциясы, қарапайым ПХД антенналары мен серіппелі антенналардың ауыру нүктелерін тамаша шешу, мысалы, жеңіл кедергі, үлкен жиілік ауытқуы, жоғары қуат тұтыну және дірілге төзімділігі төмен, әсіресе жоғары сапалы өнеркәсіптік және смарт-автомобиль құрылғыларын жаппай өндіруге жарамды.

2-сұрақ: Бұл антенна Bluetooth 5.0/5.1/5.3 BLE төмен қуат протоколын қолдайды ма?

A2: Толығымен қолдау көрсетіледі. Ол Bluetooth протоколының барлық нұсқаларымен үйлесімді, BLE төмен энергиясымен, Bluetooth Mesh желісімен, 2.4G әмбебап сымсыз берумен үйлесімді және нарықтағы барлық негізгі Bluetooth модульдерімен үйлесімді.

3-сұрақ: LOGO өлшемін, параметрлерін және брендін теңшеуге бола ма?

A3: толық өлшемді теңшеуді қолдайды. Бастапқы зауыт ретінде ол антеннаның өлшемін, кедергісін және тұтынушы талаптарына сәйкес ұтымды реттей алады, тұтынушының эксклюзивті логотипін корпуста жібек экранда басып шығаруды қолдайды және OEM/ODM жеке жапсырмасының жаппай өндіріс талаптарына бейімделеді.
