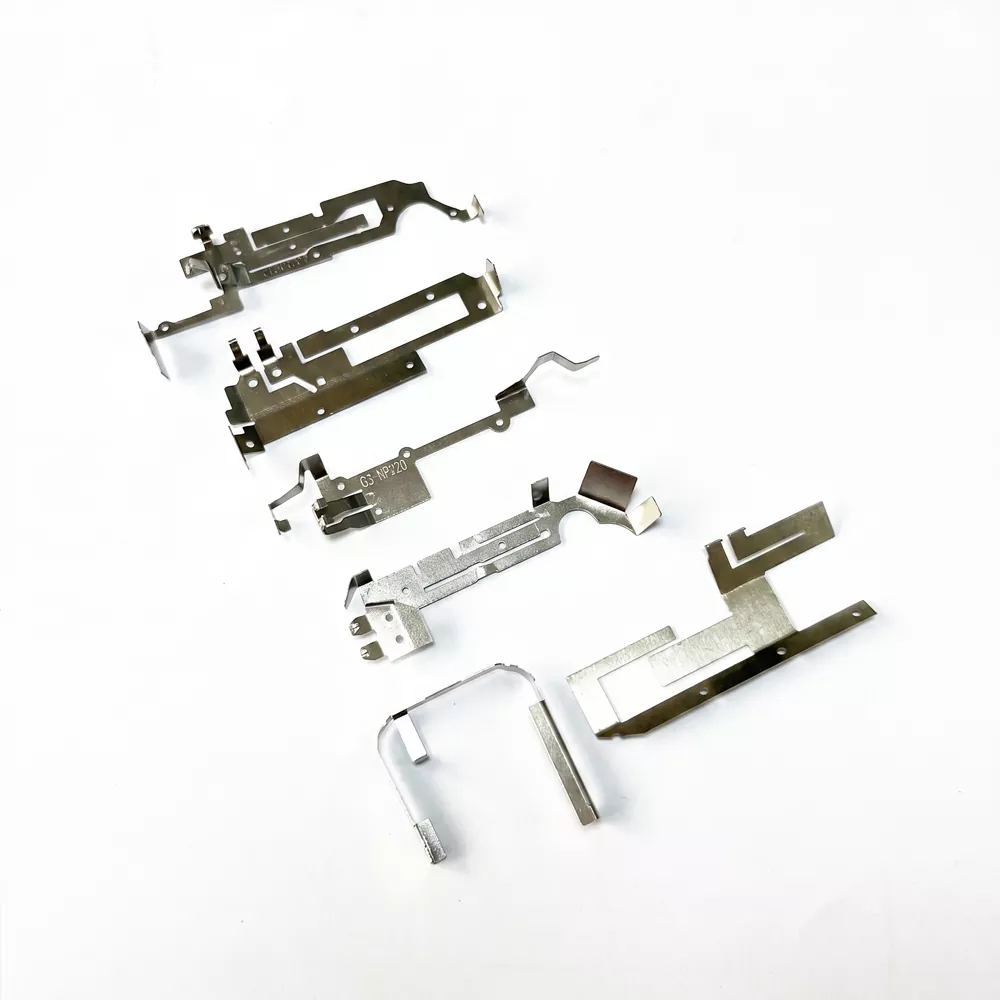

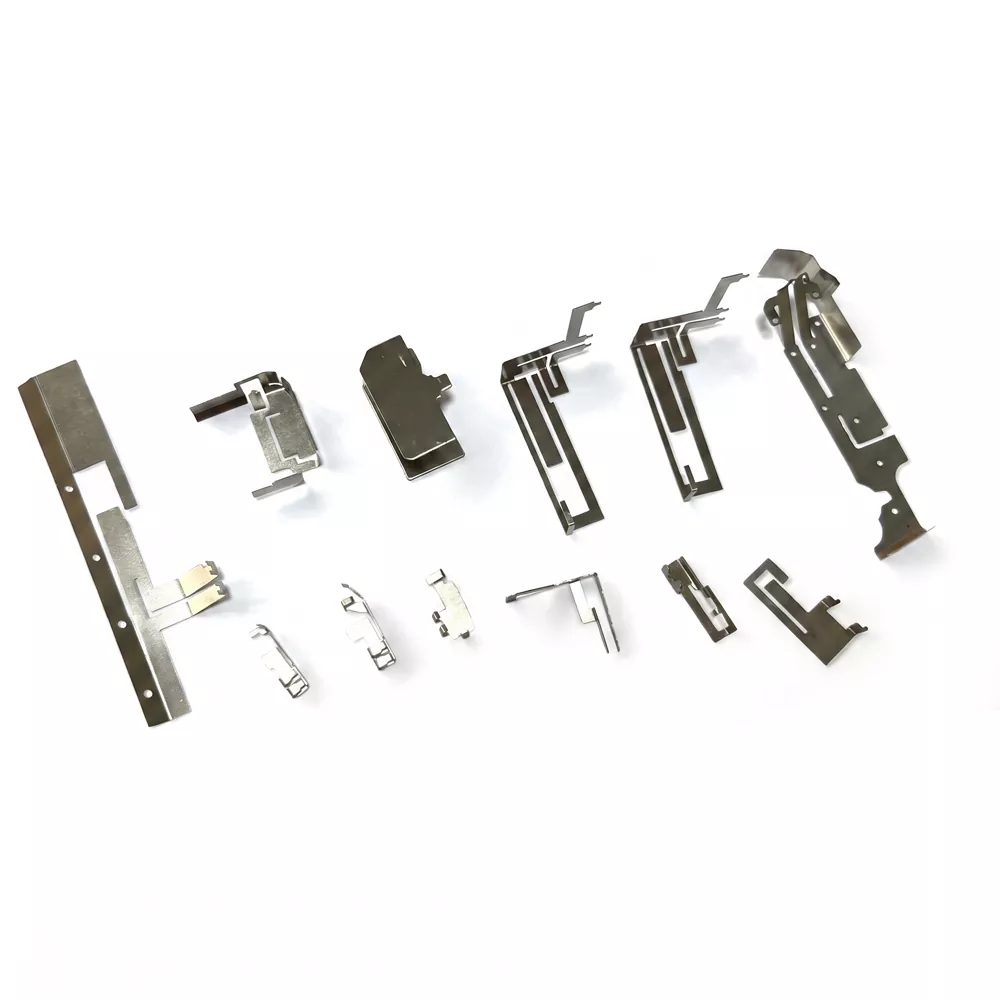

Металл штамп антеннасы

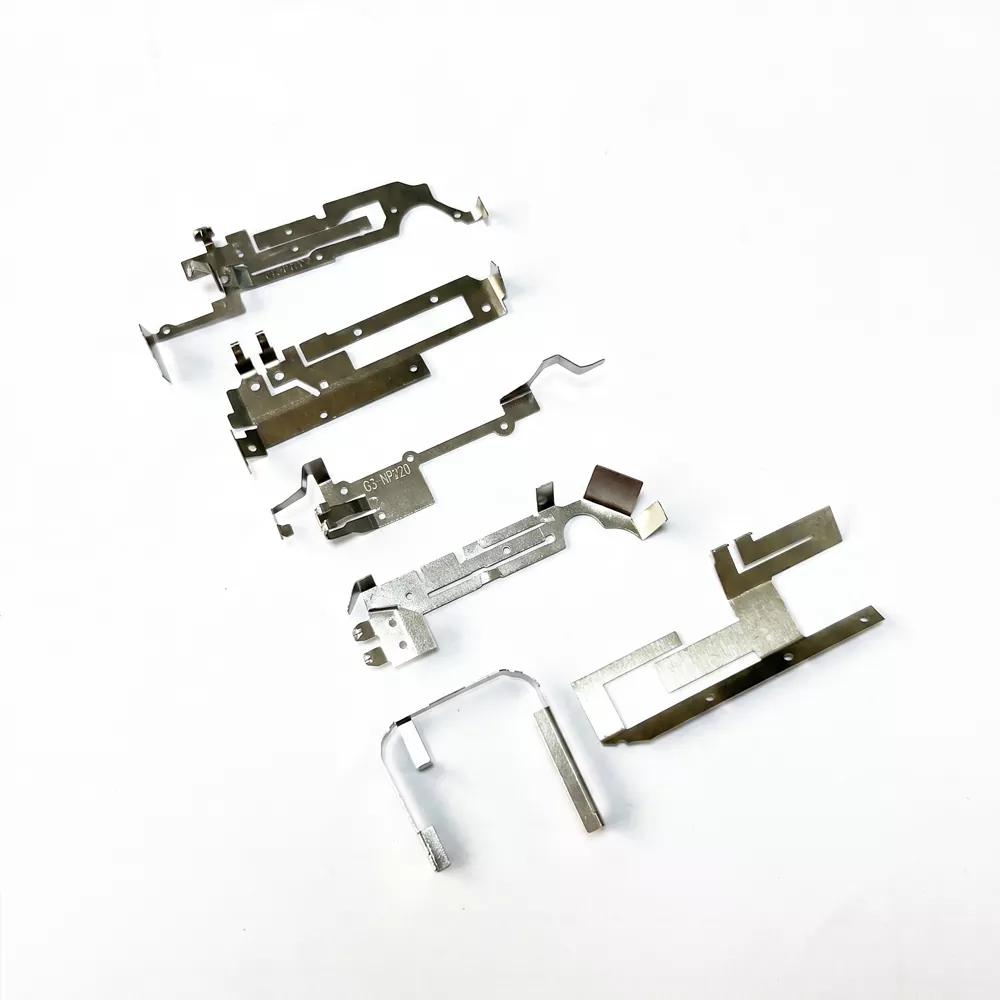

Металл штамп антеннасы - дәл штамптау процесін пайдаланып ультра жұқа тот баспайтын болаттан (SUS301 немесе SUS304 сияқты) немесе мыс қорытпасынан жасалған RF құрамдас бөлігі. Қалыңдығы әдетте 1 мм-ден аз, ол құрылғының қисық немесе біркелкі емес беттеріне сәйкес келуге арналған, бұл оны ықшам электронды өнімдерге жарамды етеді.

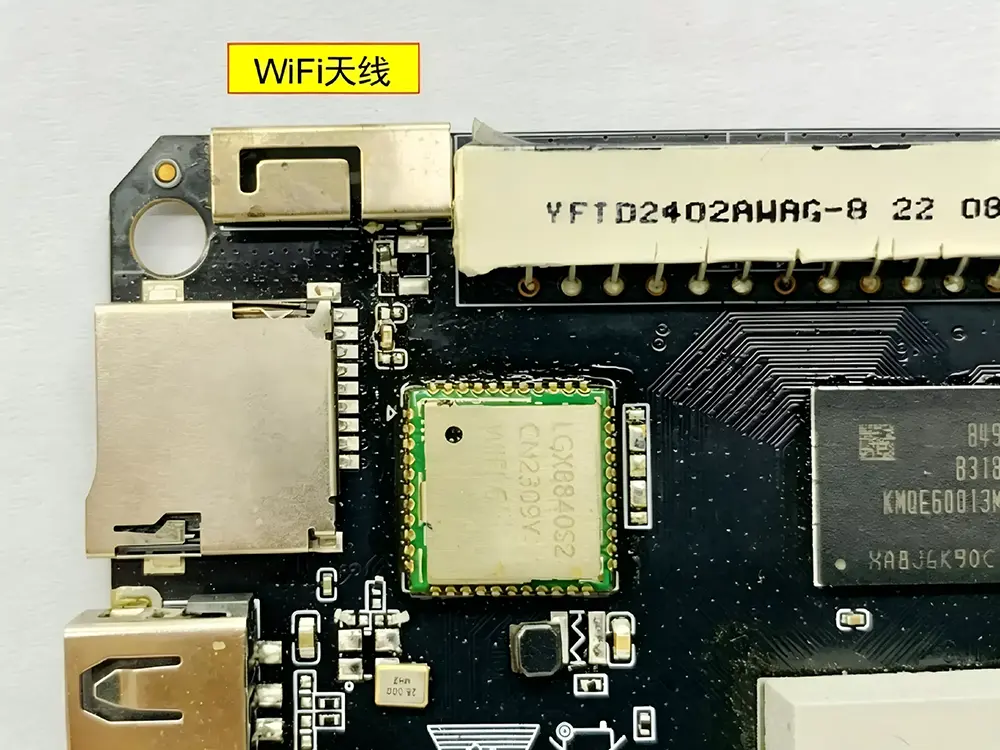

Бұл антенна мұқият жобаланған металл геометриясынан туындаған электромагниттік резонанс арқылы жұмыс істейді. Орнату кезінде төменгі байланыс нүктелері дәнекерлеусіз сенімді электр қосылымын құра отырып, ПХД антеннасының терминалдарына басылады. Серіппелі контакт құрылымы серпімді деформация арқылы механикалық кернеуді жұтып, қайталанатын құрастыру және діріл жағдайында ұзақ мерзімді төзімділікті қолдай отырып, сигналдың тұрақты берілуін қамтамасыз етеді.

Негізгі техникалық сипаттамалар

Металл штамп антеннасы басқарылатын кедергісі және тұрақты механикалық контакті өнімділігі бар ықшам RF қолданбаларына арналған.

Стандартталған сынақ шарттары

Деректер сәйкестігін қамтамасыз ету үшін барлық РЖ және механикалық параметрлер келесі стандартталған жағдайларда өлшенеді:

Кедергі және VSWR өлшеуі

50Ω анықтамалық жүйесі бар калибрленген векторлық желі анализаторы (VNA) арқылы сыналған.

РЖ өнімділігі ортасы

Стандартты анықтамалық жер жазықтығы бар бос кеңістікте немесе жартылай анекогенді ортада орындалатын өлшемдер.

Механикалық жанасу сынағы

Антенна белгіленген контакт биіктігі мен бақыланатын қысым күші бар стандартты ПХД төсемінің орналасуына орнатылады.

Жиіліктерді өлшеу шарты

Детюционды әсерлерді есепке алу үшін өкілді құрылғы қорабына орнатқаннан кейін бағаланған орталық жиілік.

Температураны тексеру шарты

Үздіксіз электр бақылауымен -40℃ мен +85℃ аралығындағы термиялық цикл.

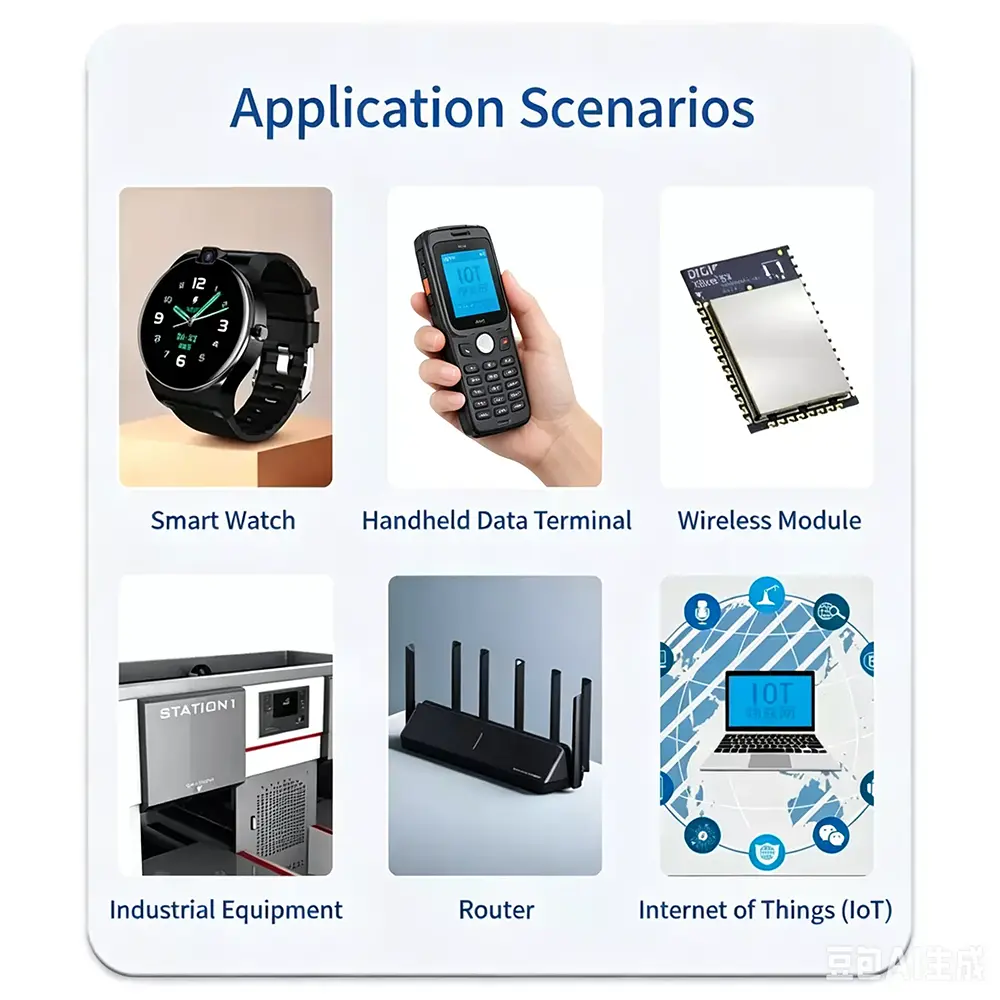

Қолданылатын құрылғылар және қолданба сценарийлері

Негізгі сату нүктесі: Неліктен аппараттық серіппелі антеннаны таңдау керек?

Ғарыштық тиімді дизайн

Оның төмен профильді құрылымы қисық немесе тегіс емес беттерге сәйкес келеді, бұл батареялар мен басқа компоненттер үшін ішкі кеңістікті барынша арттыруға көмектеседі.

Үнемі жинақтау

ПХД контактілеріне пресс-фитациялық қосылым дәнекерлеу процестерін болдырмайды, жинақтау уақытын және жаппай өндірістегі өндіріс құнын азайтады.

Механикалық төзімділік

Серпімді байланыс құрылымы діріл, соққы және қайталанатын механикалық кернеу кезінде тұрақты электрлік өнімділікті сақтайды.

Дәл орналасу дизайны

Штампталған туралау саңылаулары (дөңгелек және ойық) автоматтандырылған құрастыру кезінде антеннаны беру нүктесі мен ПХД арасындағы дәл орналасуды қамтамасыз етеді.

Орнату жөніндегі нұсқаулық және инженерлік ұсыныстар

Жүйе деңгейіндегі қолданбаларда металл мөртабан антеннасының оңтайлы өнімділігін қамтамасыз ету үшін келесі орнату нұсқауларын Shenzhen Qianmu Communication Technology Co., Ltd. ұсынады.

1. Орналасу дизайны

Антенна құрылымында кемінде екі туралау саңылауын жобалаңыз: бастапқы орналастыру үшін бір дөңгелек саңылау және қосымша туралау үшін бір ұзартылған тесік. Құрастыру кезінде механикалық тұрақтылықты қамтамасыз ету үшін аралық жеткілікті болуы керек.

2. Тазалау талаптары

Сәулелену элементін қоршаған металл компоненттері мен өткізгіш материалдардан аулақ ұстаңыз. Маңайдағы құрылымдардан болатын детуациялық әсерлерді азайту үшін тиісті тазарту аймағын сақтау керек. Тұрақты бекіту үшін жабысқақ бекітуді қолдануға болады.

3. Контакт қысымын басқару

Серіппелі терминал мен ПХД беру алаңы арасындағы жанасу күші көрсетілген механикалық диапазонда басқарылуы керек. Жеткіліксіз қысым РЖ контактінің тұрақтылығына әсер етуі мүмкін, ал шамадан тыс қысым контакт құрылымының тұрақты деформациясына әкелуі мүмкін.

4. Жүйе деңгейін баптау

Соңғы құрылғыға құрастырылғаннан кейін антенна өнімділігі корпуспен және оны қоршап тұрған құрамдас бөліктермен байланыстыруға байланысты өзгеруі мүмкін. Жүйе деңгейінде резонанстың дәлдігін қамтамасыз ету үшін векторлық желі анализаторын (VNA) пайдаланып соңғы баптау ұсынылады.

Дұрыс аппараттық серіппелі антеннаны қалай таңдауға болады?

Металл штамп антеннасын таңдағанда, бағалау келесі негізгі дизайн факторларына негізделуі керек:

Қолжетімді құрылғы кеңістігі

Корпустың ішкі кеңістігін өлшеңіз және дұрыс механикалық сәйкестікті қамтамасыз ету үшін сәйкес ұзындығы, ені және қалыңдығы бар антеннаны таңдаңыз.

Жұмыс жиілігі және өткізу қабілеттілігі

Мақсатты байланыс жолағын анықтаңыз (мысалы, WiFi, Bluetooth немесе суб-ГГц IoT жолақтары). Тар жолақты конструкциялар үшін антенна өнімділігін әзірлеу кезінде құрылымдық реттеу арқылы дәл реттеуге болады.

Қолданба ортасы

Автокөлік, сыртқы немесе өнеркәсіптік пайдалану үшін коррозияға төзімділік пен температура тұрақтылығын жақсарту үшін SUS304 және беткі жабын сияқты материалды таңдау ұсынылады.

ПХД және құрастыру дизайны

ПХД-дағы беру нүктесінің дұрыс туралануын қамтамасыз етіңіз. Құрастырудың консистенциясы мен жаппай өндіріс өнімділігін жақсарту үшін қолайлы монтаж құрылымын таңдаңыз (басу немесе серіппелі контакт дизайны).

Неліктен Shenzhen Qianmu Communication Technology Co., Ltd таңдау керек?

Shenzhen Qianmu Communication Technology Co., Ltd компаниясы сымсыз құрылғыларға арналған металл мөртабан антеннасының шешімдерін жобалауға және өндіруге назар аударады, OEM/ODM әзірлеуді және әртүрлі РЖ қолданбалары үшін теңшелген антенна құрылымдарын қолдайды.

Үй ішіндегі өндіріс мүмкіндігі

Дәлдік штамптау және құрал-саймандар ішкі бақыланады, бұл тұрақты өндірістің тұрақтылығын және ауқымды өнімділікті қамтамасыз етеді.

Қолданбаға негізделген теңшеу

Антенна құрылымдарын әртүрлі құрылғы мен қоршау талаптарына сәйкестендіру үшін геометрия, икемділік және бетті өңдеу бойынша реттеуге болады.

Процесс деңгейіндегі сапаны бақылау

Механикалық сенімділік пен радиожиілік өнімділігі барлық өндірісте тексеріледі, оның ішінде контакт тұрақтылығы мен электр консистенциясы тексеріледі.

Әзірлеу кезіндегі инженерлік қолдау

Техникалық көмек прототиптеуден бастап жаппай өндіріске дейін қол жетімді, соның ішінде ПХД және жүйе деңгейінде интеграциялық нұсқаулар.

Жиі қойылатын сұрақтар

1-сұрақ: Металл клип антеннасының сигнал тиімділігі қалай?

A: Ықшам өлшеміне байланысты тиімділік әдетте 30%-дан 50%-ға дейін ауытқиды. Ол ақылды үй құрылғылары сияқты қысқа ауқымды және шығынды қажет ететін қолданбаларға жарамды. Ұзақ мерзімді талаптар үшін Qianmu Communications сонымен қатар оңтайландырылған антенна шешімдерін ұсынады.

2-сұрақ: Егер дәнекерлеу саңылауы ПХД-ге басылып, контакт нашар болса, не істеуім керек?

A: Құрастыру кезінде ПХД төсемінің дұрыс биіктігін және арматураның дұрыс қысымын қамтамасыз етіңіз. Серіппелі құрылым тұрақты байланысқа арналған, ал стандартты сынақ жөнелту алдында орындалады.

3-сұрақ: Сіз шағын топтаманы іріктеуді қолдайсыз ба?

A: Толық қолдау. Металл мөртабан антеннасының кәсіби жеткізушісі ретінде біз ҒЗТКЖ кезеңіндегі талаптарды түсінеміз және жобаның валидациясын жылдам ілгерілетуге көмектесетін икемді прототиптеу қызметтерін ұсынамыз.

4-сұрақ: Металл мөртабан антеннасының өнімділігіне не әсер етеді?

 A: Өнімділікке негізінен ПХД орналасуы, жер өлшемі, қоршаған металл және қоршау құрылымы әсер етеді.

5-сұрақ: Неліктен орнатудан кейін жиілік ауысады?

A: Металл қоршау және корпус материалдары жүйе деңгейінде түпкілікті реттеуді қажет ететін резонансты ажырата алады.

6-сұрақ: Байланыстың нашар өнімділігіне не себеп болады?

A: ПХД төсемінің дұрыс емес биіктігі немесе серіппелі қысымның жеткіліксіздігі электр тұрақтылығына әсер етуі мүмкін.

7-сұрақ: Сіз прототиптеуді қолдайсыз ба? Ж: Иә, ҒЗТКЖ тексеруі үшін үлгі өндірісіне де, шағын топтаманы теңшеуге де қолдау көрсетіледі.
