GPS BeiDou антеннасы

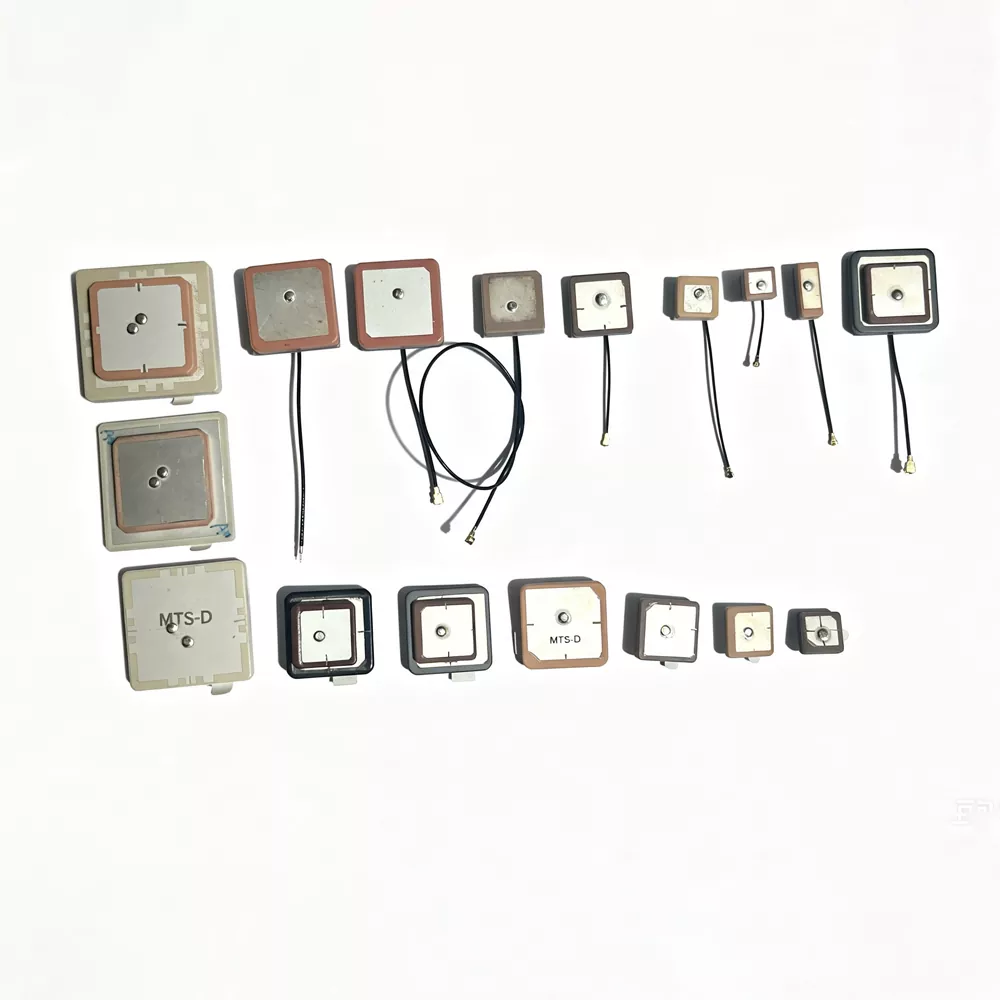

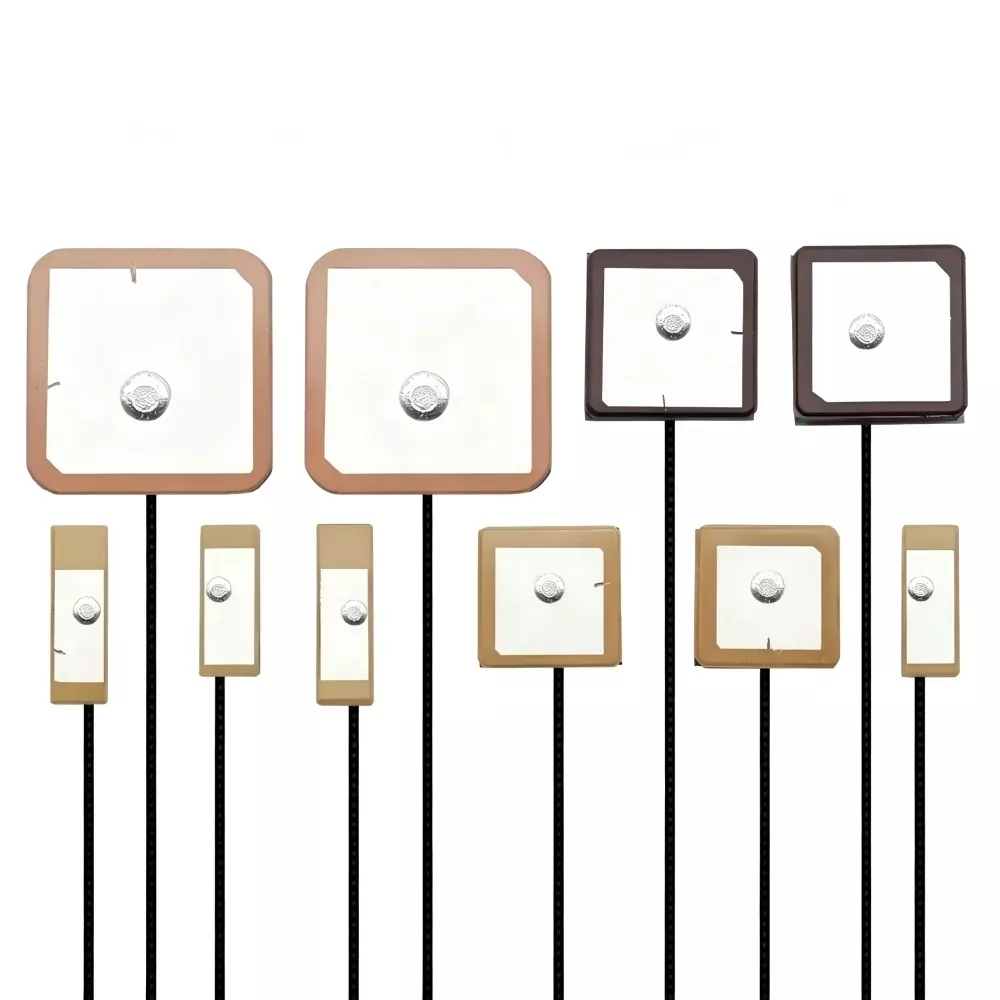

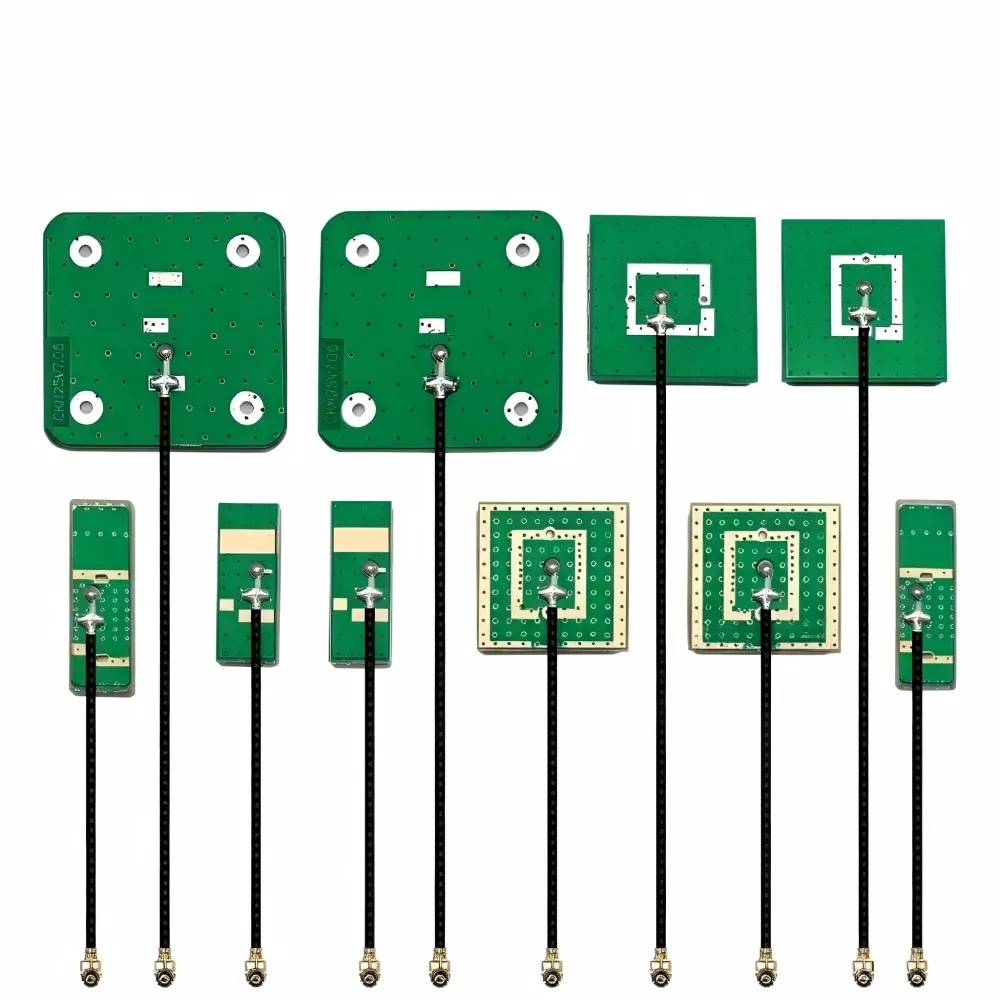

GPS BeiDou антеннасы — GPS L1 (1575,42 МГц) және BeiDou B1 (1561 МГц) қоса алғанда, L1/B1 жиілік сигналдарын қабылдауға арналған спутниктік навигациялық РЖ құрамдас бөлігі.

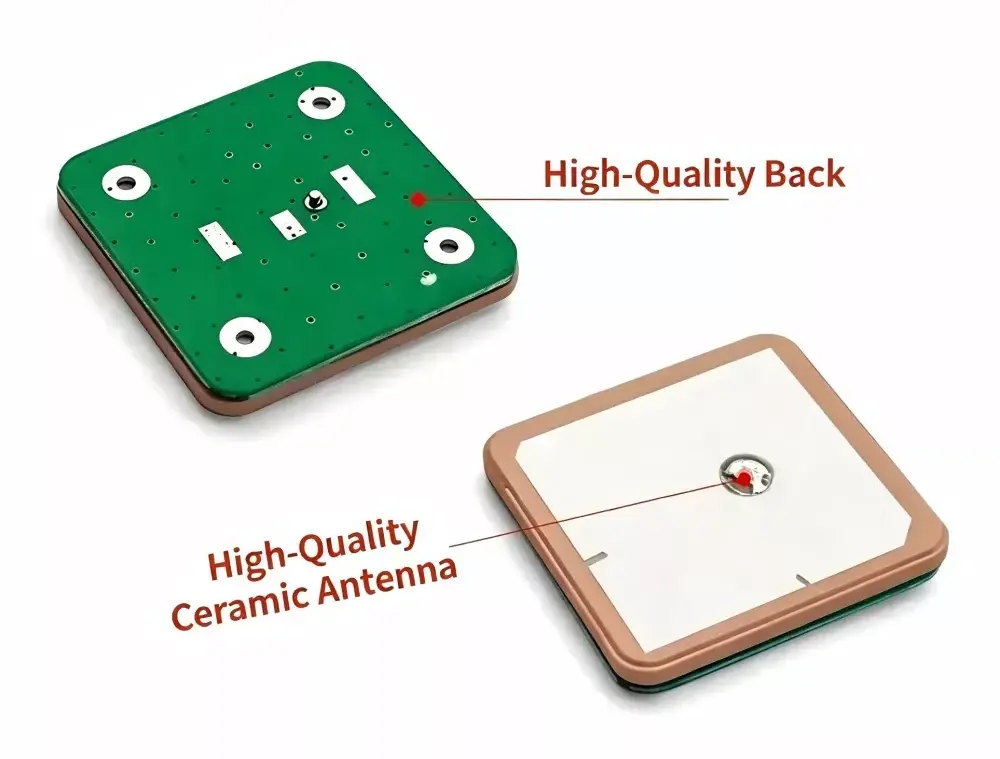

Антенна әдетте жоғары өткізгіш материалы бар керамикалық диэлектрлік патч құрылымын пайдаланады. Сигналдарды қабылдау металл патч пен керамикалық субстрат арасындағы электромагниттік резонанс арқылы қол жеткізіледі, әлсіз жерсеріктік РЖ сигналдарын GNSS қабылдағышын өңдеу үшін шуы аз электрлік сигналдарға түрлендіреді.

Оң жақ айналмалы поляризация (RHCP) динамикалық қабылдау орталарында поляризация сәйкессіздігінің жоғалуын азайта отырып, спутниктік жіберу сипаттамаларына сәйкес келу үшін пайдаланылады.

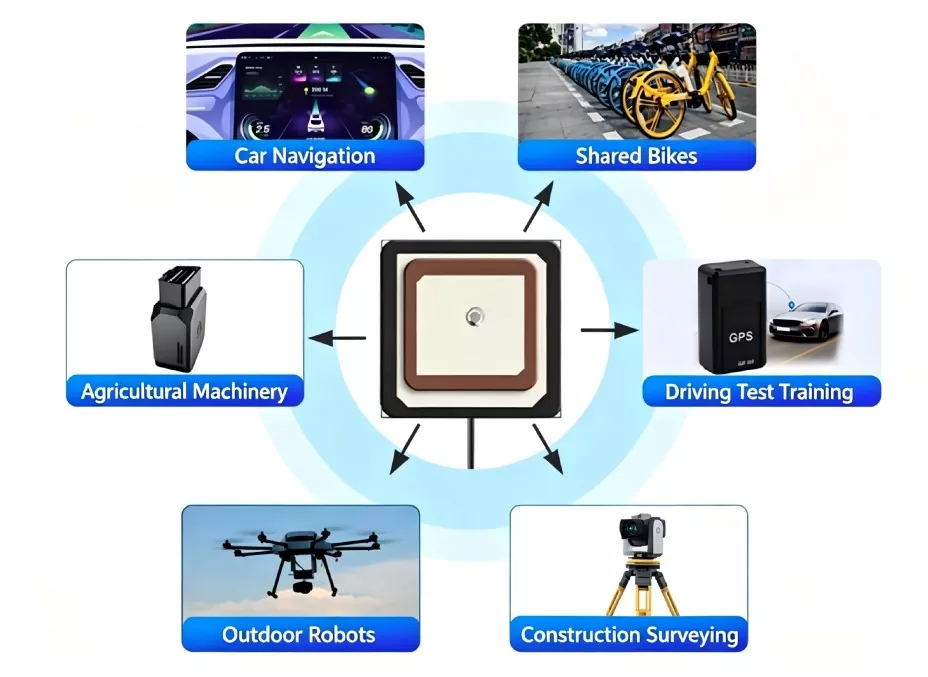

Үйлесімді құрылғылар

SourceFactory ретінде біз GPS BeiDou антеннасын шығарамыз. Ол ерекше үйлесімділікке ие және келесі құрылғыларда кеңінен қолданылады:

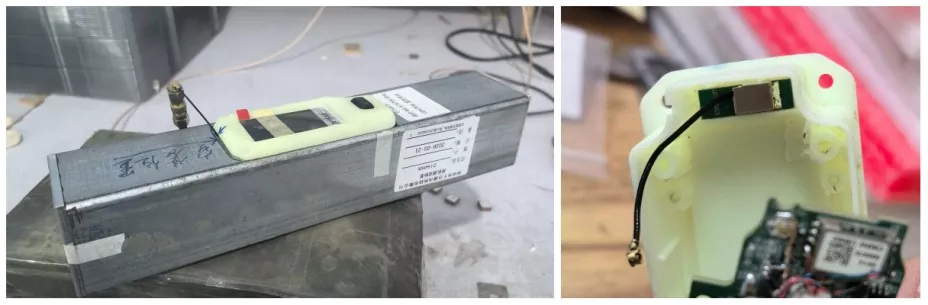

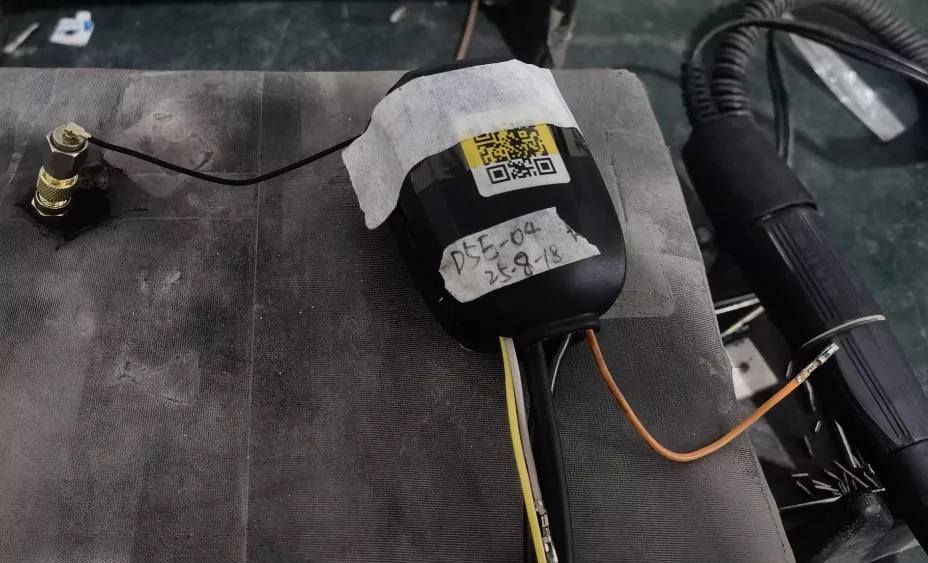

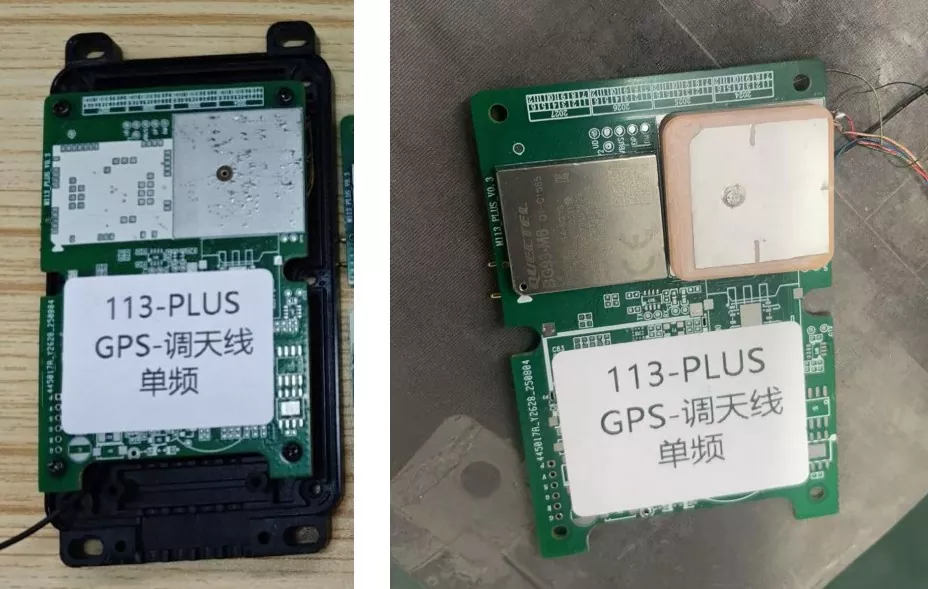

• Көлік ішінде және саяхат: көлік ішіндегі навигация жүйелері, ортақ велосипедтер мен электр скутерлеріне арналған смарт құлыптар, бақылау камералары және OBD трекерлері.

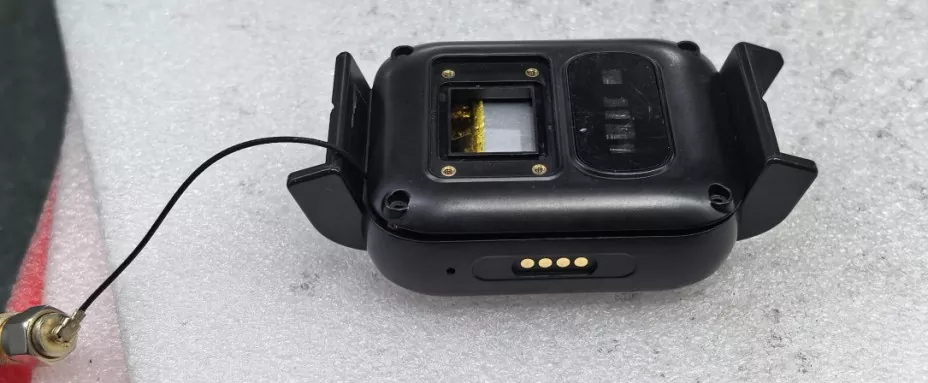

• Заттардың интернеті және тағылатын құрылғылар: смарт сағаттар, балалар/қарт адамдар орналасқан жер белгілері, үй жануарларының миниатюралық трекерлері, активтерді бақылау тегтері.

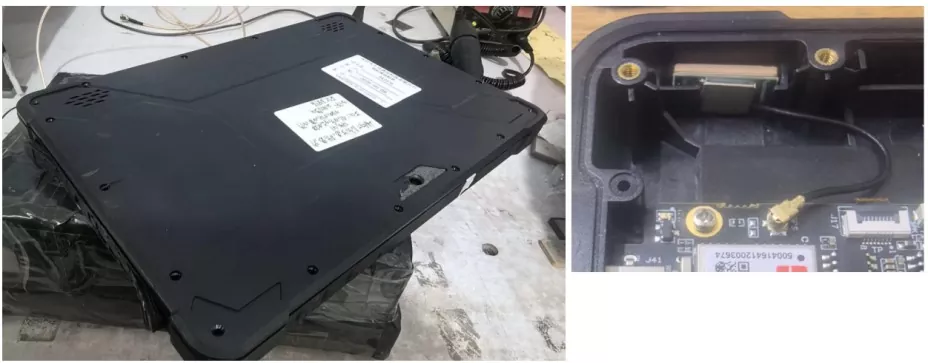

• Өнеркәсіп және маркшейдерлік: Жоғары дәлдіктегі маркшейдерлік және картографиялық терминалдар, ауылшаруашылық ұшқышсыз ұшу диспетчерлері, өнеркәсіптік IoT сенсорлары, портативті PDA құрылғылары.

Негізгі сату нүктелері және нақты өлшенген деректер

Біз зауыттық өндіруші GPS сыртқы антеннасының келесі негізгі артықшылықтары бар:

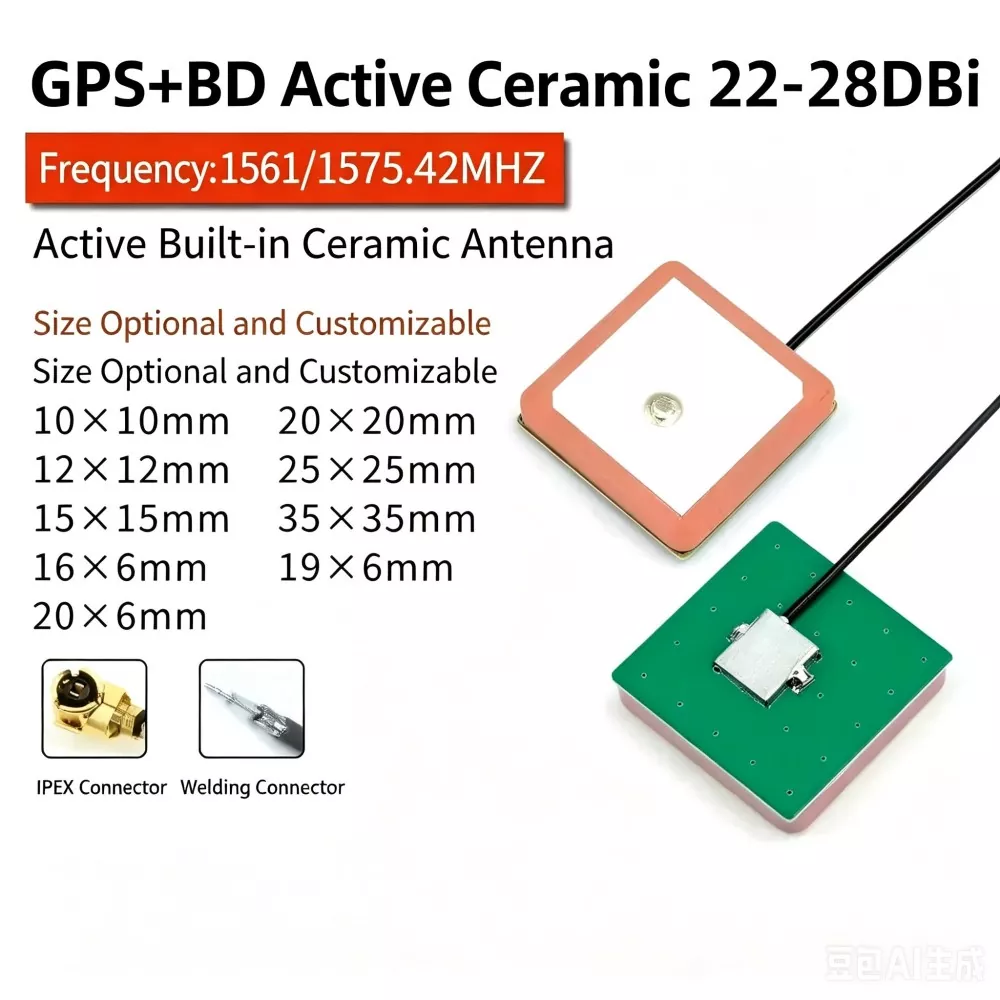

1. Өлшем мен өнімділіктің түпкілікті тепе-теңдігі: көп қабатты төмен температурада бірге күйдірілген керамика (LTCC) технологиясын пайдалана отырып, бұл компонент 16×6×4,5 мм өлшемді ультра жұқа қаптамада да тұрақты резонанстық жиілікті сақтайды, бұл оны кеңістікте шектеулі миниатюралық IoT құрылғылары үшін өте қолайлы етеді.

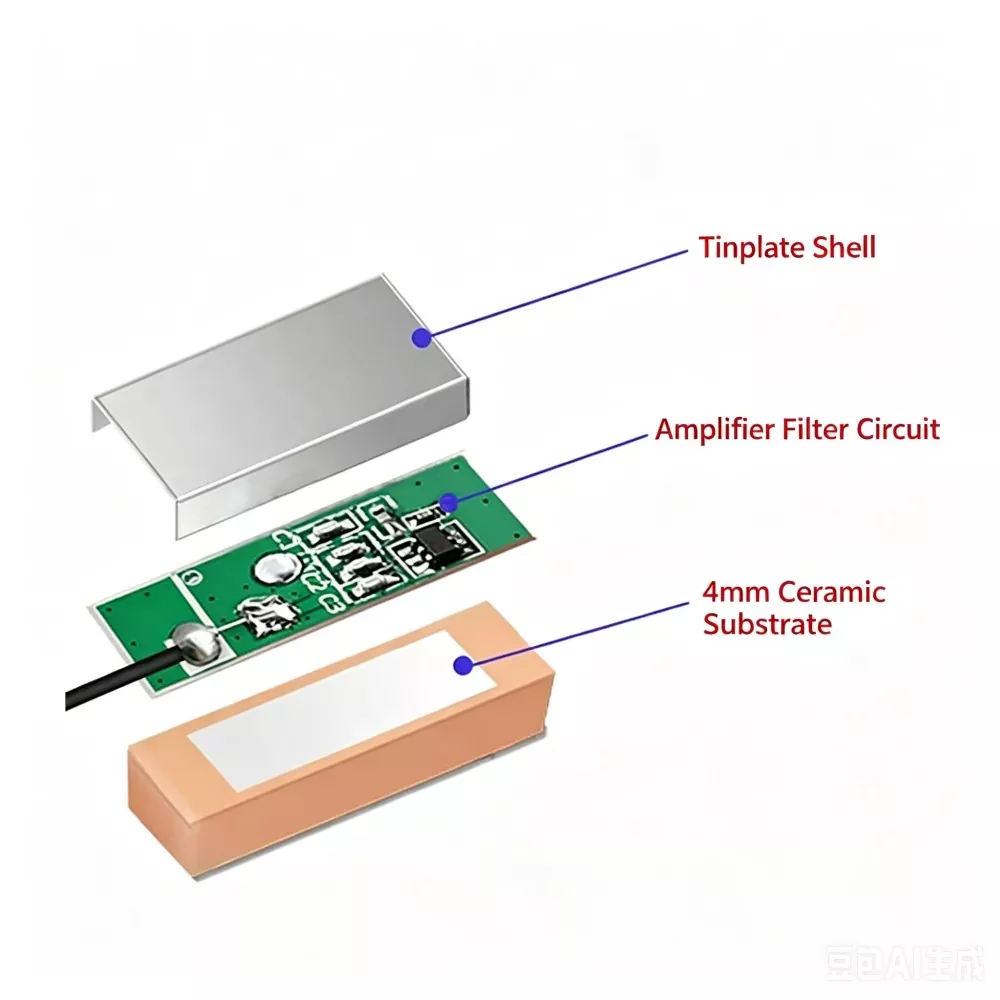

2. Әлсіз сигналды анықтаудың тамаша мүмкіндігі: жоғары өнімді LNA (төмен шуыл күшейткіш) жабдықталған, өлшенген шу көрсеткіші (NF) ≤2,0 дБ және күшейту 25 дБ ± 3 дБ жетуі мүмкін. Нақты сынақта құрылғының суық іске қосу спутникті алу уақыты 25 секундқа дейін қысқарды және ол тіпті қалалық каньон орталарында 7-ден астам жерсерікті тұрақты түрде ала алады.

3. Жоғары температура тұрақтылығы: Керамикалық диэлектриктің температуралық коэффициенті ±30 ppm/℃ шегінде бақыланады. -40℃-ден 85℃-ге дейінгі төтенше орталарда резонанстық жиіліктің ығысуы ≤±5 МГц болады — бұл әдеттегі ПХД антенналарынан әлдеқайда жоғары.

4. Кедергілерді сәйкестендіру және кедергіге қарсы: VSWR ≤ 1,5 стандартты 50 Ом кедергісі бар дизайн; ≥ 40 дБ диапазоннан тыс басуды ұсынатын және аналық платаны DC-DC түрлендіргіштері сияқты жоғары жиілікті кедергілерден тиімді қорғайтын бетінде феррит жабыны бар қосымша қол жетімді.

Негізгі техникалық сипаттамалар мен параметрлер

Бәсекелес өнімдермен терең салыстыру

1. Өткізу талаптары

Антенна кедергісіз жерде орналасуы керек. Антеннаның үстінде 30° биіктік бұрышында үлкен металл заттар болмауы керек. Үздіксіз 7 см × 7 см жердегі жазықтықты рефлектор ретінде антеннаның астында сақтау керек, белсенді аймақтың астында тікелей бағыттауға рұқсат етілмейді.

2. EMI оқшаулау

Антеннаны тұрақты ток түрлендіргіштері, кристалдық осцилляторлар, процессорлар және динамиктер сияқты шуы жоғары құрамдастардан алыс ұстаңыз. Кем дегенде 2 см арақашықтықты сақтау ұсынылады.

3. Кедергіні басқару

Антеннаны беру нүктесінен GNSS модуліне дейін 50 Ом басқарылатын кедергіні сақтаңыз. РЖ іздерін қысқа, тегіс бағыттаумен және тік бұрышты иілусіз сақтау керек.

4. Orientation Control

Керамикалық беті жоғары қарап, жер жазықтығына параллель болуы керек. Тұрақты RHCP қабылдау сипаттамаларын сақтау үшін еңкейту бұрышы 15 ° аспауы керек.

РФ инженерлік мәселелері

1. Жер бетіндегі жазықтыққа тәуелділік

GNSS антеннасына тұрақты жер жазықтығы қажет. Өнімділік жер өлшемі мен симметриямен тікелей байланысты.

2. Көп жолды орта сезімталдығы

Қалалық орталар орналасу дәлдігін төмендететін және дәлдікті сұйылтуды (DOP) арттыратын сигналдарды көрсету жолдарын енгізеді.

3. LNA үлесі

Төмен шуды күшейткіштің күшейтілуі қабылдау сезімталдығын жақсартады, сонымен қатар сүзу жеткіліксіз болса, диапазоннан тыс кедергілерге сезімталдықты арттырады.

4. Frequency stability

Керамикалық диэлектриктердің температуралық коэффициенттері термиялық цикл жағдайында резонанстық дрейфке әсер етеді.

Дұрыс өнімді қалай таңдауға болады?

GPS сыртқы антеннасын таңдаған кезде келесі негізгі факторларды ескеріңіз:

1. Жиілік және поляризация Құрылғы GPS L1, BeiDou B1 немесе қос жиілікті қолдауды қажет ететінін растаңыз. Айналмалы поляризацияланған GNSS антенналарын 2.4G түрлері сияқты сызықты поляризацияланған антенналармен араластырмаңыз, себебі бұл сәйкессіздікке және қабылдаудың нашарлауына әкеледі.

2. Орнату кеңістігі Ықшам құрылғылар үшін әдетте шағын форма факторына байланысты керамикалық антенна қолданылады. Жеткілікті орыны бар шығынды қажет ететін қолданбалар үшін ПХД антенналары қарастырылуы мүмкін. Күрделі РЖ орталарында керамикалық антенналар тұрақты өнімділікті қамтамасыз етеді.

3. Белсенді немесе пассивті дизайн Құрылғыда металл қоршау немесе ұзын RF беру желісі (>1 м) болса, сигнал жоғалуының орнын толтыру үшін біріктірілген LNA бар белсенді антенна ұсынылады.

4. Валидация деректері Таңдау тек зертханалық сипаттамаларға ғана емес, өлшенген өріс өнімділігіне (мысалы, спутникті алу, C/N0, суық іске қосу уақыты) негізделуі керек.

Неліктен бізді таңдайсыз (Qianmu Communications)?

• Бастапқы зауыттан тікелей жеткізу: Біз делдалдардың пайда шегінен бас тартамыз және икемді MOQ-мен жоғары бәсекеге қабілетті зауыттан шыққан бағаларды ұсынамыз.

• Күшті ҒЗТКЖ және теңшеу мүмкіндіктері: Бізде идентификатор құрылымы мен ПХД орналасуы негізінде керамикалық чип өлшемін, күміс қабат пішінін және LNA кірісін жылдам реттей алатын кәсіби РЖ инженерлер тобы бар.

• Нақты жағдайды тексеру: Біздің өнімдер бірнеше жетекші велосипедтер алмасу, көлік ішіндегі навигация және ақылды киілетін брендтердің жеткізу тізбегіне сәтті біріктіріліп, «жұлдыздарды баяу іздеу және жиі жұлдыз жоғалту» сияқты сансыз мәселелерді шешті. Мәселе.

• Толық өмірлік цикл қызметтері: Біз бір реттік техникалық қолдауды қамтамасыз етеміз — сату алдындағы кедергілерді сәйкестендіру модельдеулері мен антеннаның орналасу нұсқаулығынан сатудан кейінгі ақаулы өнімдерді жылдам талдауға дейін.

Жиі қойылатын сұрақтар

1-сұрақ: Әртүрлі жиілік диапазонындағы керамикалық антенналарды бір-бірінің орнына қолдануға бола ма?

A: Жоқ. GNSS антенналары және 2.4G/5.8G антенналары әртүрлі поляризация түрлері мен жұмыс механизмдерін пайдаланады. GNSS антенналары әдетте RHCP, ал 2,4G/5,8G антенналары сызықты поляризацияланған. Поляризация мен жиілік арасындағы сәйкессіздік сигналдың айтарлықтай нашарлауына немесе жерсерік құлпын жоғалтуына әкеледі.

2-сұрақ: Неліктен антенна өлшемі өнімділікке әсер етеді?

A: Керамикалық антенна өнімділігі тиімді сәулелену аймағына және диэлектрлік өтімділікке байланысты. Үлкен керамикалық көлем, әдетте, күшейту мен сезімталдықты жақсартады. Дегенмен, ықшам конструкцияларда өнімділікті антеннаны баптау және жердегі ұшақ дизайны арқылы ішінара оңтайландыруға болады.

3-сұрақ: GPS сыртқы антеннасының кедергісі қандай?

A: Стандартты дизайн кедергісі 50Ω болып табылады, ол әдетте GNSS RF фронтальды жүйелерінде қолданылады. Жүйе деңгейіндегі сәйкестік талаптарына байланысты реттелетін кедергі мәндеріне қолдау көрсетуге болады.

4-сұрақ: Орнату өнімділігі қалай тексеріледі?

A: Бағалау әдетте жерсеріктік алу саны, SNR (сигнал-шу қатынасы) және ашық аспан жағдайында суық іске қосу уақыты сияқты GNSS қабылдағыш көрсеткіштеріне негізделеді. Тұрақты жұмыс үшін стандартты сынақ ортасында бірнеше спутниктік құлыптар және тұрақты C/N0 мәндері күтіледі
