Панельдік антенна

Бағытталған жалпақ панельді антенна дегеніміз не

Қабырғаға орнатылған 14DBI бағытты жалпақ панельді антенна - бұл үй ішіндегі қалааралық WiFi желісіне, сыртқы базалық станция сигналын қабылдауға және сымсыз сигналды күшейту инженериясына арнайы әзірленген, жоғары кірісті тар сәулелі бағытталған сәулелену антеннасы. Кәдімгі көп бағытты антенна сигналдары 360° таралады және тарату қашықтығы шектеулі; Бағытталған антенналар радиожиілік сигналдарын жинау және радиожиілік энергиясын бір бағытта шоғырландыру үшін өздерінің артқы шағылыстырғыштарына сүйенеді, бұл қалааралық тарату мүмкіндіктерін айтарлықтай арттырады. Жаппай өндірілген ішкі және сыртқы қос мақсатты антеннаның кіріктірілген тығыздалған пластик корпусы бар, су өткізбейтін және шаң өткізбейтін, қабырғаға орнатуды қолдайды, GSM, 4G, 5G, WiFi қос диапазонды, 433 заттар интернеті төмен жиілікті көп диапазонмен үйлесімді, RG58 стандартты түрде жеткізіледі, аз шығынға ұшырайтын ішкі қосқышы және N RF қосқышы бар және екі ортақ қосқышы бар. ер, Бұл коммуникациялық инженерия және Iot жобаларында ең жоғары қамтуы бар жалпақ панельді антенна шешімі.

Антенна қалай жұмыс істейді

Көптеген тұтынушылар жалпақ панель дизайны тек сыртқы көрініс үшін ғана деп қателеседі. Дегенмен, бағытталған жалпақ панельді антенна ішкі көп қабатты құрылымы арқылы бағытталған сигналды жіберу мен қабылдауға қол жеткізеді. Жұмыс принципін кәсіби тестілеу жабдығы, соның ішінде векторлық желі анализаторлары, радиожиілік анекогендік камералар және электромагниттік симуляциялық талдау арқылы тексеруге болады.

1. Осциллятордың сәулеленуі және металл рефлекторының сәулелік фокустау принципі

Ішкі массив осцилляторы РЖ сигналдарын беру және қабылдау үшін жауап береді. Осциллятордың артында орналасқан металл рефлектор алдыңғы бағытқа қарай артқа және бүйірге сәулеленген сигналдарды көрсетеді, сәуленің енін тарылтады және сигнал концентрациясын жақсартады. Бұл құрылым антеннаға 14dBi дейін жоғары кіріс өнімділігіне қол жеткізуге мүмкіндік береді.

Өлшенген салыстыру: стандартты 3dBi жан-жақты антенна әдетте ашық ортада шамамен 300 метр тарату қашықтығын қамтамасыз етеді, ал 14dBi бағытталған антенна бірдей жағдайларда 1200 метрден астам тұрақты тарату қашықтығына қол жеткізе алады.

2. Көп жолақты резонанстық сәйкестік құрылымы

Ішкі осциллятор кең жиілік үйлесімділігіне қол жеткізу үшін көп ұяшықты массив дизайнын қабылдайды. Ол 700–960 МГц ұялы желілерді, 2,4 ГГц/5,8 ГГц WiFi және 433 МГц IoT қолданбаларын қоса алғанда, бірнеше сымсыз жиілік диапазондарын қолдайды. Бір антенна әртүрлі сымсыз құрылғыларды жиі ауыстырмай қолдай алады, бұл түгендеу шығындарын азайтуға және инженерлік басқаруды жеңілдетуге көмектеседі.

3. RG58 фидер кабелімен төмен жоғалту сигналын беру

Тасымалдау кезінде сигнал жоғалуын азайту үшін антенна екі қабатты экрандаушы құрылымы бар RG58 коаксиалды фидер кабелін пайдаланады. Кабельді орнатудың ұзартылған қашықтығына қарамастан, тұрақты толқын қатынасы тұрақты болып қалады, бұл ұзақ қашықтыққа сымдар әсерінен сигналдың айтарлықтай әлсіреуін болдырмайды.

4. Кедергіге қарсы сыртқы қорғаныс дизайны

Корпус отқа төзімді ABS материалынан жасалған және ішкі құрамдастарды сыртқы жаңбырдан, шаңнан және өнеркәсіптік электромагниттік кедергілерден қорғау үшін тығыздалған құрылымға ие. Бұл дизайн ұзақ мерзімді сыртқы жұмыс кезінде осциллятордың тотығуын және сигнал өнімділігінің ауытқуын болдырмайды.

Жиі қойылатын сұрақтар

1-сұрақ: Бағытталған жалпақ панельді антеннаның беріліс ұзындығы мен РЖ қосқышын ауыстыруға болады ма?

A: теңшеуге қолдау көрсетіледі. Стандартты антенна фидерлерін 1 метрден 15 метрге дейінгі кез келген ұзындыққа теңшеуге болады. SMA ер және әйел қосқыштары, N басы, BNC қажет болған жағдайда ауыстырылуы мүмкін. Үлкен тапсырыстар үшін қабықтағы LOGO теңшеу үшін жібек экранымен өңделуі мүмкін.

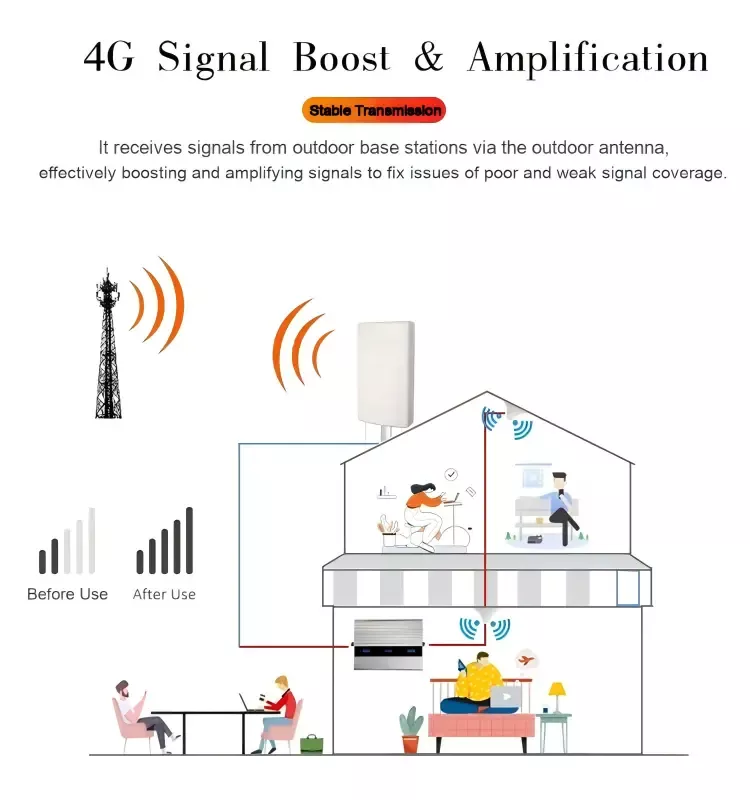

2-сұрақ: Бұл жалпақ панельді антеннаны 4G сигнал күшейткіші және WiFi көпірі ретінде пайдалануға бола ма?

A: Дәл. Біздің антеннамыз бірнеше GSM/4G/5G/2.4G/5.8G диапазондарын қамтиды және сигналды қайталағыштармен, сымсыз көпірлермен және 433 IOT деректер тасымалдау құрылғыларымен үйлесімді. Бір антенна жинағы бірнеше инженерлік құрылғылармен үйлесімді.

3-сұрақ: Металл қабырғалар мен болат құрылымдар антенна сигналдарына әсер ете ме?

A: Металл парақтар радиожиілік сигналдарын көрсете алады және қорғай алады. Орнату кезінде антеннаның алдыңғы сәулелену беті металл экрандаудың үлкен аумақтарынан аулақ болуы керек. Бұған жол бермеу мүмкін болмаса, әртүрлі нүктелердегі сигналдарды қабылдау үшін қосымша антеннаны қосуға болады, ал инженерлер нүктені реттеу жоспарын ұсына алады.

4-сұрақ: Жаңбырлы маусымда ұзақ уақыт бойы ашық ауада пайдаланған кезде фидер қосылысы судың түсуіне және қысқа тұйықталуға бейім болатын мәселені қалай шешуге болады?

A: Орнатқаннан кейін металл қосылыс орнына су өткізбейтін электр лентасын ораңыз. Сыртқы полюске орнатылған антеннаны жаңбыр суының түйіспелі жерді тоздырмауы үшін жаңартылған су өткізбейтін қосылыспен теңшеуге болады.
