Денеге тозған камера 4G/5G антеннасы

Shenzhen Qianmu Communication Technology Co., Ltd. - бұл денеге тозған камера 4G/5G антенналарына арналған отандық ҒЗТКЖ және өндіруші зауыт.

Біз 4G LTE және негізгі ішкі және халықаралық 5G Sub6G жиілік диапазондарымен үйлесімді үй ішіндегі FPC кең жолақты Sub6G кірістірілген антеннасын жасадық. Антенна құрылғының ықшам кеңістігі, металл экрандау, батарея кедергілері, адам денесінің тозуы салдарынан сигнал жоғалуы және далалық жұмыс жағдайлары сияқты қиындықтарды шешу үшін арнайы өнімділікті оңтайландырудан өтті.

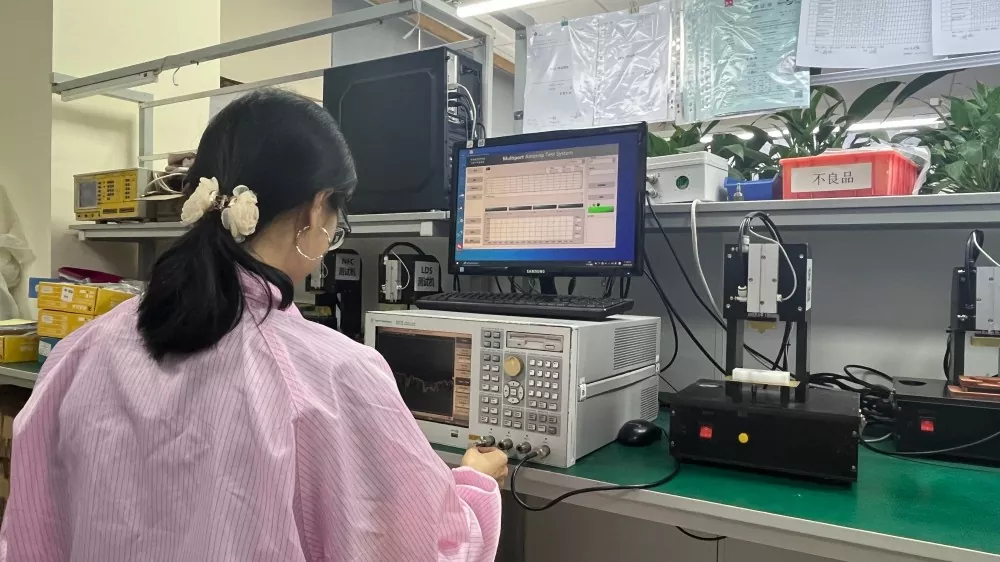

Антенна сенімді PI икемді субстратты пайдаланады және өнеркәсіптік желіммен бекітіледі, бұл оны ықшам құрылғы құрылымдарына қолайлы етеді. Барлық өнімдер нақты әлемдегі операциялық орталарды қайталау үшін анекогенді камераларда толық OTA имитациялық сынақтан өтеді. VNA және OTA сынақ жазбалары өндіріс партиясы бойынша мұрағатталады және сұрау бойынша тексеру есептері ұсынылуы мүмкін.

Кәсіби техникалық анықтама

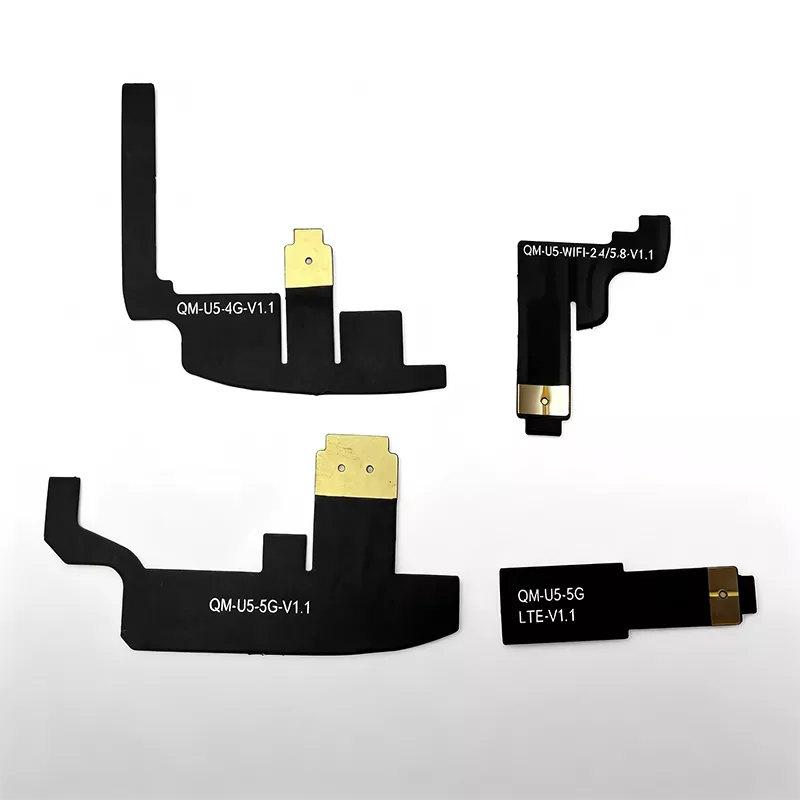

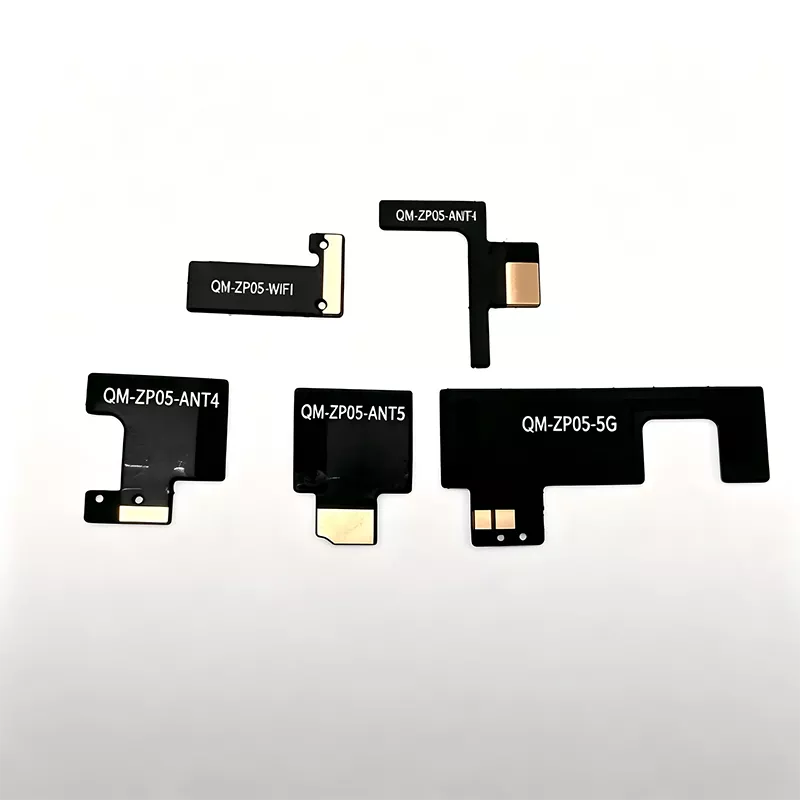

Денеге тозған камера 4G/5G антеннасы — кең жолақты PIFA FPC икемді кірістірілген Sub6G антеннасы. Ол LTE B1/B3/B5/B8/B20/B38/B40 жолақтарын және N41/N78/N79 негізгі 5G Sub6G жолақтарын қолдайды. Антенна дірілге төзімді, тұзды спрейге төзімді, жоғары иілгіш PI пленка астарын пайдаланады, ол өнеркәсіптік деңгейдегі жоғары температуралы екі жақты желіммен және U.FL/IPEX RF беру желісімен үйлеседі, бұл оны денеге тозған камераларда ішкі орнату үшін тамаша етеді.

Кәдімгі IoT FPC антенналарынан айырмашылығы, дизайн кезеңі симуляциялық ортаға металл корпусты, литий батареясын, камера кронштейнін, аналық платаның қалқанының қақпағын және адам денесінің фантом үлгісін қоса алғанда, толық жүйелі 3D симуляциясын қамтиды.

Зауытта 50Ω кедергімен алдын ала сәйкестендірілген және бір уақытта құлдырауға, температураның айналуына, тұзды шашыратқышқа және ылғалдылық сенімділігін сынауға ұшыраған. Бұл тұтынушы жүйесін біріктіру жұмыс жүктемесін азайтады және полиция аппараттық жобаларын әзірлеу циклін қысқартады.

Антеннаның толық жұмыс принципі

Бүкіл антенна FPC сәулелендіргіш өткізгішінен, өнеркәсіптік жабысқақ тірек қабатынан, U.FL коаксиалды фидерінен және 4G/5G ұялы сигналды жіберу мен қабылдауға қол жеткізу үшін жоғары жиілікті электромагниттік толқындарды екі жақты түрлендіруге мүмкіндік беретін негізгі RF сәйкестік желісінен тұрады.

Тасымалдау кезінде диктофонның байланыс модулі бейне ағындарын, SOS ескертулерін және орналасу деректерін жоғары жиілікті электрлік сигналдарға түрлендіреді, олар коаксиалды кабель арқылы FPC резонанстық құрылымына беріледі. Содан кейін бұл сигналдар сыртқы сәулелену үшін 4G/5G электромагниттік толқындарға түрлендіріліп, базалық станцияға дәлелді ақпаратты жібереді.

Қабылдау кезінде антенна базалық станциядан электромагниттік толқындарды алады және оларды электрлік сигналдарға түрлендіреді, содан кейін олар жоспарлау пәрменін және қашықтан параметрді қабылдауды аяқтау үшін модульге қайта жіберіледі.

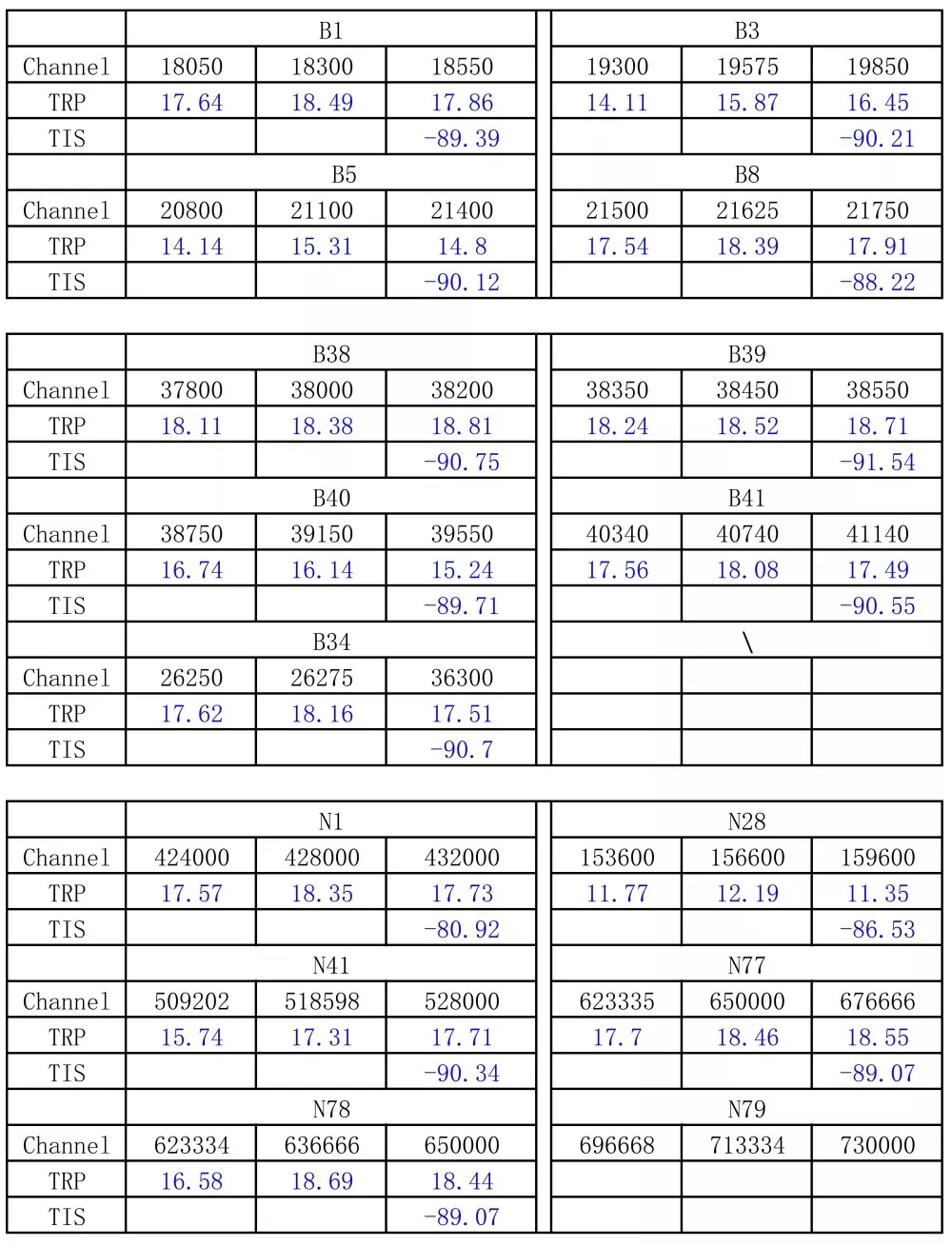

Адамның арқасына киюден туындаған РЖ жоғалуының орнын толтыру үшін өнімділік адам денесінің фантомдық үлгісін пайдалана отырып, анекогенді камерада модельдеу арқылы жақсартылады, нәтижесінде TIS қабылдау сезімталдығы әдеттегі FPC антенналарымен салыстырғанда 22,8 дБ жақсарды. Модельдік тозу жағдайында LTE B8 стандартты антеннасының тиімділігі небәрі 40,46% құрайды, ал Цианму антеннасы LTE төмен жиілігі үшін ≥52% және 5G N78 үшін ≥47% жетеді. Әрбір топтама тұтынушыны тексеру үшін мұрағатталған сынақ қисықтары мен өндіріс жазбалары бар VNA көмегімен сынама алу және қайта сынаудан өтеді.

Үйлесімді құрылғылар мен керек-жарақтар

Соңғы құрылғылармен үйлесімді

1. Қоғамдық қауіпсіздік және жол полициясы 4G/5G жоғары ажыратымдылықтағы құқық қорғау органының камерасы

2. Қалалық басқаруға, жол әкімшілігіне және өрт сөндіру бөліміне аудиовизуалды дәлелдерді жинауға арналған корпус камерасы

3. Химиялық және тау-кен өнеркәсібіне арналған жарылыстан қорғалған ішкі қауіпсіз құқық қорғау жазбасы

4. Күшті тексерудің жалғыз солдат жазу терминалы

5. Шетелге экспортталатын 4G/5G жалғыз жауынгерлік құқық қорғау құрылғысы

Үйлесімді байланыс модулі

- 4G LTE Cat.1 / Cat.4 байланыс модулі 5G Sub-6GHz отандық/импорттық байланыс модулі 4G+5G+WiFi көп режимді біріктірілген байланыс модулі

Өндіріс үшін зауыттан жеткізілетін материалдар

Әртүрлі ұзындықтағы U. FL/IPEX коаксиалды кабельдер, арматуралық болат пластиналар және жоғары температураға, тұзға төзімді өнеркәсіптік желім тірегі. Тұтынушылар үшін қайталама өңдеуді азайту үшін аналық плата дизайнына негізделген реттелетін кабель ұзындығы мен қосқыш сипаттамалары.

Техникалық сипаттамалар

Антеннаны сатып алу және таңдау жөніндегі нұсқаулық

1. Бос кеңістік параметрлеріне ғана сенбей, денеге киілетін толық құрылғылардан алынған нақты әлемдегі өлшеу деректеріне назар аударыңыз. Әдеттегі өндірушінің деректер парақтары жалаңаш тақталарда алынған өлшемдерді қамтамасыз етеді; құрылғы корпусына орнатылған және тозған кезде өнімділік айтарлықтай төмендейді. Сатып алу кезінде әрқашан толық жүйедегі VNA/OTA сынақ есептерін сұраңыз және тек теориялық сипаттамаларға сенбеңіз.

2. Бір сарбазға арналған құқық қорғау құралдарын жаппай шығаруда тәжірибесі бар бастапқы зауытты таңдауға басымдық беріңіз. Бір сарбазға арналған құрылғылардың қиындықтары металл корпустар мен батареялар, адам денесінің тозуы және қатал ортаның кедергілерімен күресуде жатыр. Алдын ала жоба тәжірибесі бар зауыттар қалыптарды өзгерту және қайта өңдеу қажеттілігін азайта отырып, ерте құрылымдық және ПХД ұсыныстарын бере алады.

3. Отандық және халықаралық жиілік жолақтарын ажыратып, сенімділікті тексеру стандарттарын нақты анықтаңыз. Отандық жобалар үшін LTE B1/B3/B5/B8/B20 және 5G N41/N78/N79 растаңыз; экспорттық жобалар үшін сәйкес шетелдік жиілік диапазондарын растаңыз. Тамшылатуды, тұзды спрейді және жоғары/төмен температурада сынама алу сынақтарын аяқтауды талап етіңіз. Тұтынушыға арналған антенналар полицияның далалық операцияларына қойылатын талаптарға сәйкес келмейді.

4. РЖ техникалық қызметтерін бағалаңыз және жай ғана бағаны салыстырудан аулақ болыңыз. Жобаны әзірлеу кезінде жиі кедергілер, жиілік ауытқулары және тозу өнімділігі төмендейді. Делдалдарда РЖ техникалық мүмкіндіктері жоқ; орналасу бойынша ұсыныстар бере алатын және толық жүйе ақауларын жоюға көмектесетін өндірушілерге басымдық беріңіз.

Неліктен Shenzhen Qianmu Communications таңдау керек?

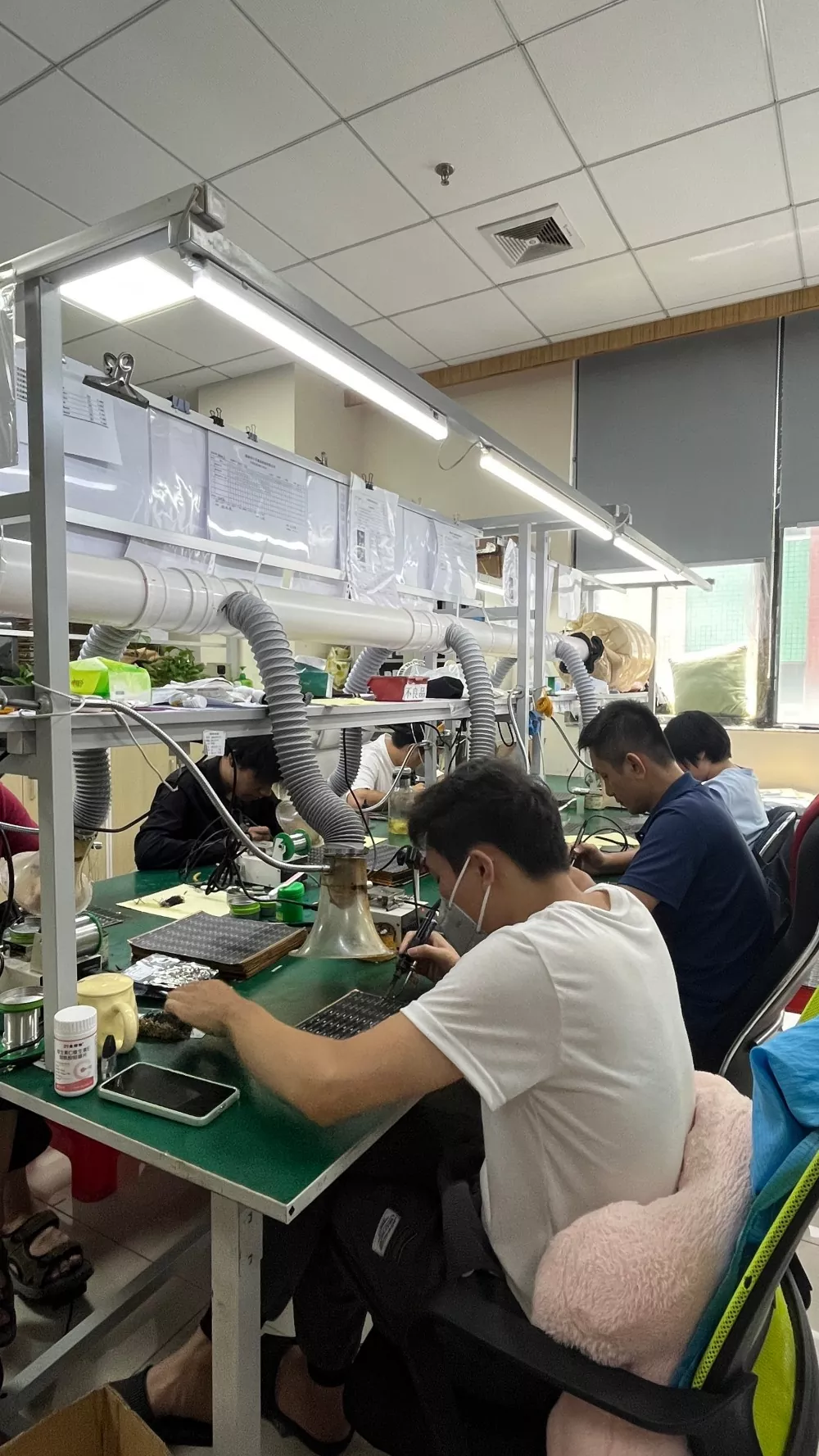

1. Делдал белгілерінсіз бастапқы зауыттан тікелей жеткізу. Үйдегі өндірістік желі FPC кесуді, арматураны, жабысқақ тіреуді және толық электрлік тексеруді өңдейді. Жаппай тапсырыстар үшін бәсекеге қабілетті баға белгілеу, ұзақ мерзімді негізде қамтамасыз ету қолдауы, полицияның сатып алу тендерлік жобалары үшін қолайлы.

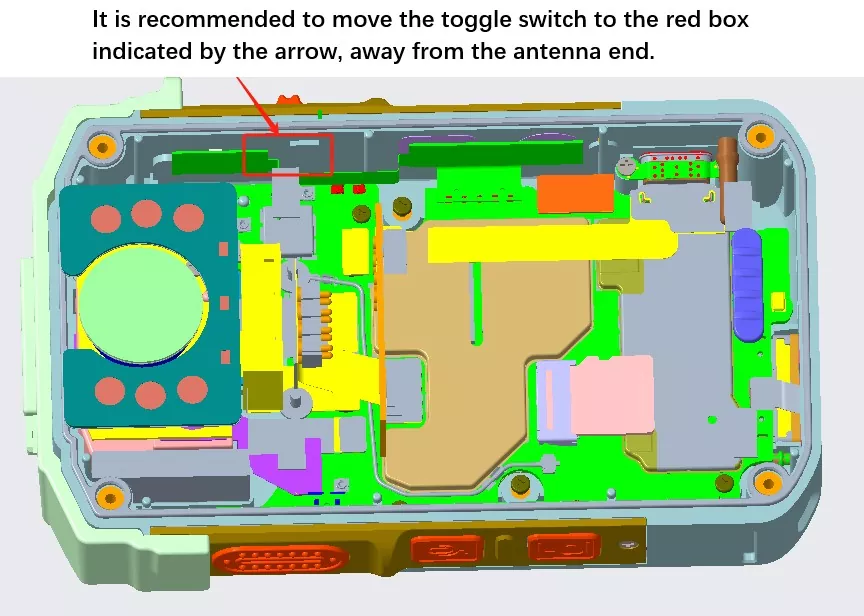

2. Жеке жауынгерлік жабдыққа маманданған біз ерте кезеңдегі ғылыми-зерттеу және тәжірибелік-конструкторлық жұмыстарға терең араластық және әртүрлі денеге киілетін камералар мен бір сарбазға арналған терминалдарды жаппай өндіру мен орналастыруда үлкен тәжірибеге ие болдық. Жаңа жобалар үшін біз 3D дизайндарын ала аламыз, антеннаның орналасуын және тазалауды шектеу шешімдерін ұсына аламыз, дизайн кемшіліктерін болдырмай, қалыптарды өзгерту шығындарын азайта аламыз.

3. Икемді OEM/ODM теңшеу тұрақты емес FPC кесуін, фидер ұзындығын, қосқыш сипаттамаларын және жиілік диапазонын дәл реттеуді қолдайды; стандартты үлгіні 35 жұмыс күні ішінде жеткізу.

4. Толық сыртқы сауданы қолдау мүмкіндіктері [Сурет толтырғышы: сертификаттау құжаттарының жинағы (CE, FCC, RoHS, ISO)] Компания импорт пен экспортқа тәуелсіз құқықтарға ие және біліктіліктердің толық жиынтығына ие. Біз ағылшынша техникалық сипаттамалар мен сынақ есептерін ұсына аламыз, FOB Shenzhen сауда шарттарын қолдай аламыз және шетелдік қауіпсіздік шешімдерін жеткізушілермен және сатып алушылармен байланыса аламыз.

5. Сатудан кейінгі техникалық қолдау көрсету: Бүкіл құрылғыда 4G/5G сигналының ауытқулары болған жағдайда, РЖ инженерлері мәселені антенна ақауларына асығыс жатқызбай, негізгі себебін (антенна, құрылым немесе модуль) анықтауға көмектеседі. Үздіксіз техникалық ынтымақтастық үлгілерді сынау, тәжірибелік өндіріс және жаппай өндіріс кезеңдерінде қамтамасыз етіледі.

Жиі қойылатын сұрақтар

1-сұрақ: Денеге тозған камера 4G/5G антеннасын Wi-Fi модулімен ортақ пайдалануға болады ма?

A: Бұл антенна 4G LTE/5G Sub6G ұялы жолақтарына арналған. Wi-Fi функциясы қажет болса, бөлек Wi-Fi антеннасын конфигурациялау ұсынылады, себебі бір антеннаны ортақ пайдалану кедергі тудырып, ұялы байланыс өнімділігін нашарлатуы мүмкін.

2-сұрақ: Денеге киілген камераның ішкі қуысы дұрыс емес; антенна осындай пішіндерге сәйкес келетін таңдамалы кесуді қолдайды ма?

A: реттелетін кесуді қолдайды. Клиент корпустың 3D сызбаларын ұсынады және біз пішін дизайнын ұсыну, толық прототиптеу және құрылғының толық сәйкестігінде нақты әлем сынақтарын өткізу үшін қолжетімді кеңістікті бағалаймыз.

3-сұрақ: Жабысқақ тіректерді пайдаланудан басқа FPC антеннасын бекітудің басқа жолдары бар ма?

A: Шағын корпусы бар денеге киілетін камераларды жаппай өндіру үшін өнеркәсіптік желіммен байланыстыру негізгі әдіс болып табылады. ZIF қосқыштары айтарлықтай орын алады және сирек пайдаланылады; антеннаның өткізгіш аймағына бұранданы қысуға қатаң тыйым салынады, себебі ол антеннаны зақымдауы және соғу кезінде істен шығуына әкелуі мүмкін.

4-сұрақ: Денеге тозған камерадағы нашар 4G/5G сигналы әрқашан антенна сапасы мәселелеріне байланысты ма?

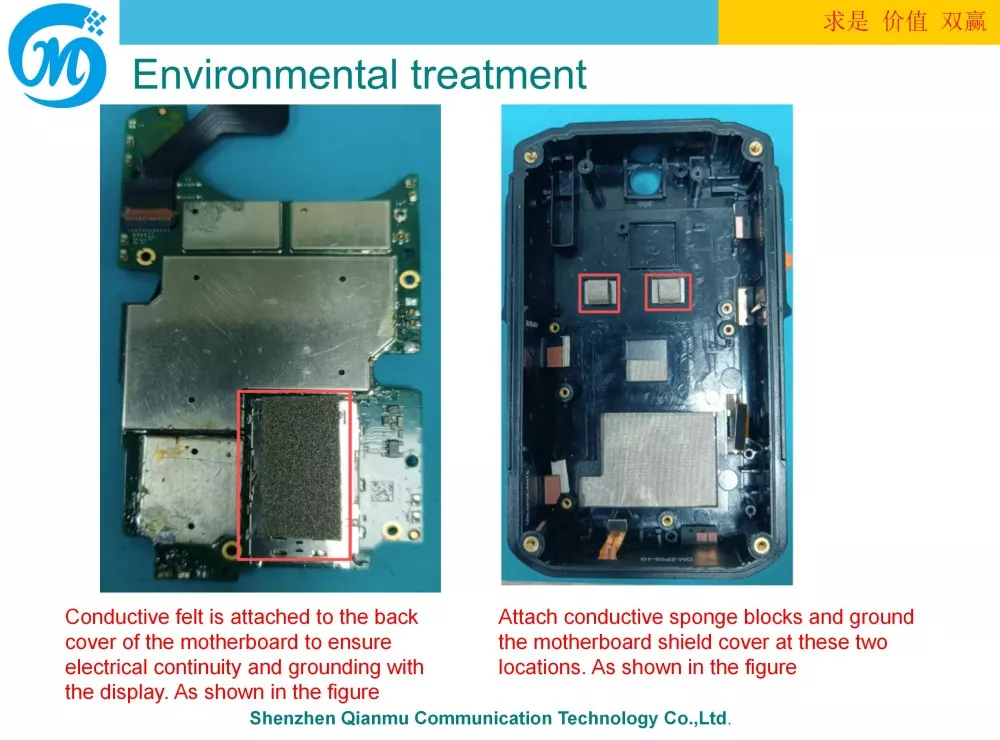

A: Міндетті емес. Сигнал мәселелерінің көпшілігі клиренстің жеткіліксіздігінен, антенналардың металл кедергі көздеріне жақын орналасуынан, бос қосқыштардан немесе адам денесін модельдеудің болмауынан туындайды. Инженерлер мәселенің түпкі себебін дәл анықтау үшін жұмыс жағдайларын қайта жасай алады.

5-сұрақ: Зауыттық аудитке қолдау көрсетіледі ме? Біліктілік құжаттарын үшінші тұлғаларға беруге бола ма?

Ж: Тағайындалған кезде зауыттық тексерулерге қолдау көрсетіледі. ISO, RoHS, CE, FCC және пакеттік сынақ есептерінің электрондық нұсқалары қолжетімді; полициялық сатып алулар бойынша сауда-саттыққа мөр басылған қағаз көшірмелері ұсынылуы мүмкін.

Корпоративтік тұлға туралы ақпарат

Shenzhen Qianmu Communication Technology Co., Ltd. он жылдан астам уақыт бойы кіріктірілген РЖ антенналарын зерттеуге, әзірлеуге және өндіруге арналған, ол денеге киілетін камераларға, киілетін құрылғыларға және IoT FPC өнеркәсіптік қолданбаларына арналған антенналарға маманданған. ҒЗТКЖ, өндірісті және халықаралық сауда сатылымдарын біріктіре отырып, компания қауіпсіздік жабдығы интеграторлары, құқық қорғау жабдығы брендтері және шетелдегі ODM/OEM клиенттері үшін үлгілерді, тапсырыстық әзірлеуді және кең ауқымды жеткізуді қоса алғанда, РЖ антеннасының бір реттік шешімдерін ұсынады.

Компания мекенжайы: 425 бөлме, 443, 4-қабат, А корпусы, Хуафэн Чжигу Ханчэн жоғары технологиялық индустриалды паркі, №3 авиациялық жол, Санвэй қауымы, Ханчэн шағын ауданы, Баоань ауданы, Шэньчжэнь қаласы, Гуандун провинциясы Телефон: 0755-21633653 Электрондық пошта: qianmu188@126.com Қолдау қызметтері: тегін үлгі сынағы, жаңа жобалар үшін 3D құрылымдық антеннаны бағалау, РЖ техникалық қолдауы, толық экспорт/полиция сертификаттау құжаттамасы
