Планшеттік 4G деректер антеннасы

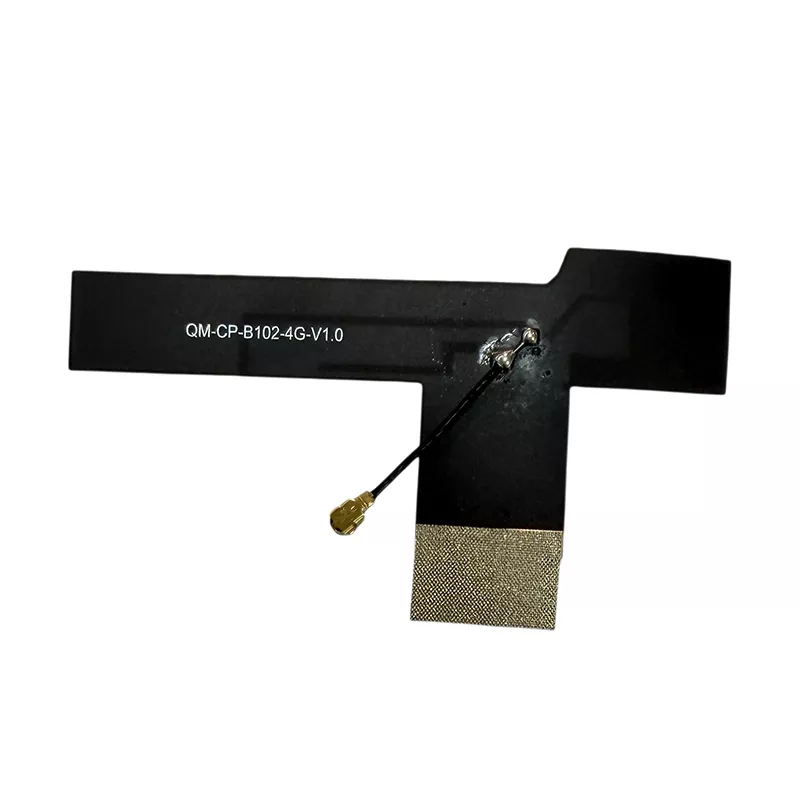

Tablet 4G деректер антеннасы планшет құрылғылары үшін арнайы әзірленген кірістірілген сымсыз сигналды қабылдау және беру компоненті болып табылады. Бұл планшет 4G LTE антеннасы планшеттердің шектеулі ішкі кеңістігі үшін оңтайландырылған жеңіл, икемді құрылымды ұсынады. Ол 4G LTE желілері арқылы деректерді беру және сигнал қабылдауды басқарады, ұялы байланысқа, деректерді жүктеп салуға және жүктеуге және тұрақты желі байланысына қолдау көрсетеді. Кірістірілген 4G LTE антеннасы ретінде ол сыртқы әмбебап антенна ретінде емес, ішкі орнатуға арналған.

Кәдімгі ішкі антенна конфигурацияларымен салыстырғанда, бұл шешім әртүрлі планшет құрылымдарын орналастыру үшін икемді FPC субстратын ықшам профилімен біріктіреді. Дизайнды қажетті жиілік диапазондары мен орнату шарттарына сәйкес тұтынушылық, білім беру, өндірістік және мамандандырылған планшеттік қолданбалар үшін бағалауға болады.

Үйлесімді құрылғы ауқымы

Планшет қолданбаларына арналған әмбебап және теңшелетін 4G LTE антеннасы ретінде бұл өнім 4G желі қосылымын қолдайтын планшет құрылғыларына арналған. Үйлесімділік құрылғының қолдау көрсетілетін жиілік диапазондарына, ішкі антенна кеңістігіне және RF интерфейсіне байланысты.

• Тұтынушыға арналған азаматтық планшеттер: үйдегі ойын-сауық планшеттері, толық желілік байланыс планшеттері және портативті жеке планшет құрылғылары

• Білім беру коммерциялық планшеттері: студенттерге арналған оқу планшеттері, кампус біліміне арналған планшеттер, оқу мекемесінің коммерциялық планшеттері

• Өнеркәсіптік берік планшеттер: өнеркәсіптік портативті планшеттер, шаң өткізбейтін, су өткізбейтін және жарылысқа төзімді өнеркәсіптік планшеттер, сыртқы смарт планшеттер

• Көліктегі арнайы планшеттер: көліктегі ақпараттық ойын-сауық планшеттері, логистикалық және көліктік көлік терминалдары, құрылыс техникасын басқару планшеттері

• Өнеркәсіптік планшеттер: медициналық планшеттер, қауіпсіздікті бақылауға арналған планшеттер, қойманың интеллектуалды терминалдық планшеттері, IoT смарт планшет құрылғылары

Егжей-тегжейлі техникалық сипаттамалар

Орнату және пайдалану нұсқаулығы

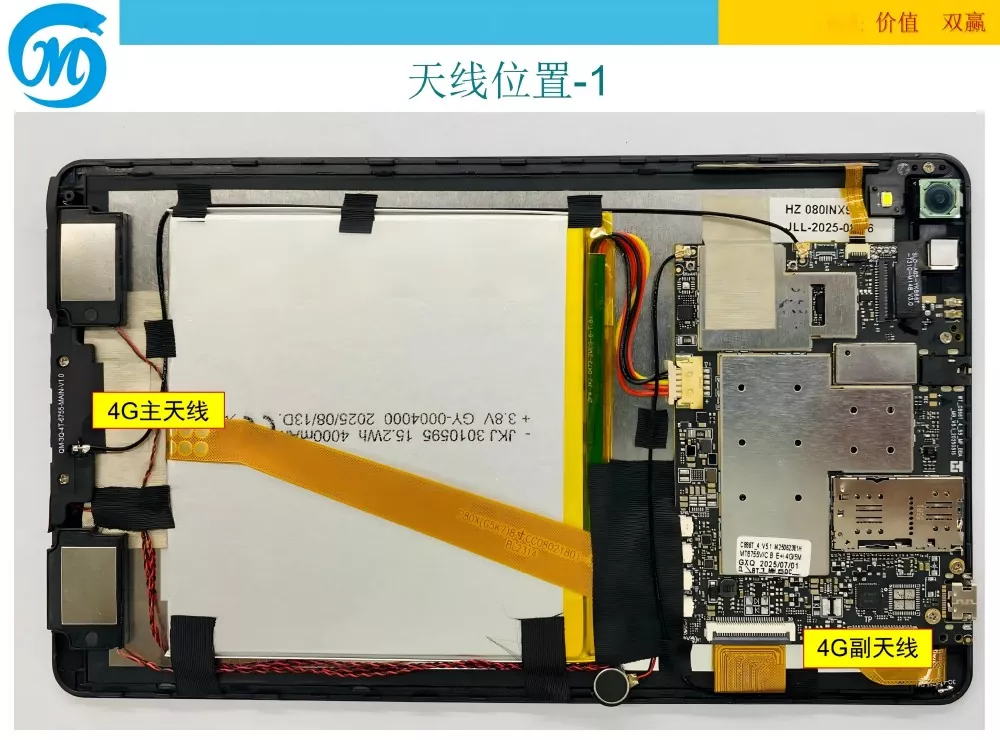

Бұл планшеттік 4G деректер антеннасы үйлесімді планшет құрылғыларында ішкі орнатуға арналған. Оны құрылғыны өндіру, техникалық қызмет көрсету және антеннаны ауыстыру жобаларында пайдалануға болады. Орнатуды планшетті бөлшектеуді және РЖ қосқышын өңдеуді білетін қызметкерлер орындауы керек. Арнайы орнату қадамдары келесідей:

1. Бөлшектеу және тазалау: планшет құрылғысын өшіріңіз, артқы қақпақты алыңыз және ішкі орнату аймағын шаң мен қоқысты тазалаңыз. Орнату бетінің тегіс, таза және шығыңқы жерлері немесе кедергілері жоқ екеніне көз жеткізіңіз.

2. Орналастыру және бекіту: антеннаның артқы жағындағы жоғары температураға төзімді жабысқақ қорғаныс қабығын алып тастаңыз. Оны құрылғының корпусының металл кедергісіз таза жеріне қойып, планшеттің ішіндегі сақталған антеннаның орнына дәл келтіріңіз. Антеннаның бос немесе көтерілмейтін жиектері болмай, сенімді жабысып тұруын қамтамасыз ету үшін 3-5 секундқа ақырын басыңыз.

3. Интерфейс қосылымы: антеннаның соңындағы IPEX қосқышын планшеттің аналық платасындағы РЖ ұясымен туралаңыз, содан кейін сенімді жалғанғанша тігінен төмен басыңыз. Бос байланыссыз немесе нашар байланыссыз жақсы байланысқа көз жеткізіңіз. Бұл қосылым схемасы үйлесімді планшеттік радиожиілік интерфейсі үшін IPEX 4G LTE антеннасын таңдағанда маңызды.

4. Кабельді бағыттауды ұйымдастырыңыз: шамадан тыс тартылуды, майыстырмаңыз немесе қысуды болдырмас үшін антенна кабельдерін ұқыпты орналастырыңыз және ұзақ мерзімді ескіру мен зақымдануды болдырмау үшін батарея мен аналық плата сияқты жылу шығаратын аймақтардан алыс ұстаңыз.

5. Орнату сынағы: Планшеттің артқы қақпағын қайта бекітіңіз, бекіту бұрандаларын бекітіңіз, құрылғыны қосыңыз, 4G желісін қосыңыз, интернет жылдамдығы мен сигнал күшін тексеріңіз және қалыпты пайдалану алдында сигнал ақауларының немесе ажырату мәселелерінің жоқтығын тексеріңіз.

Компания туралы ақпарат

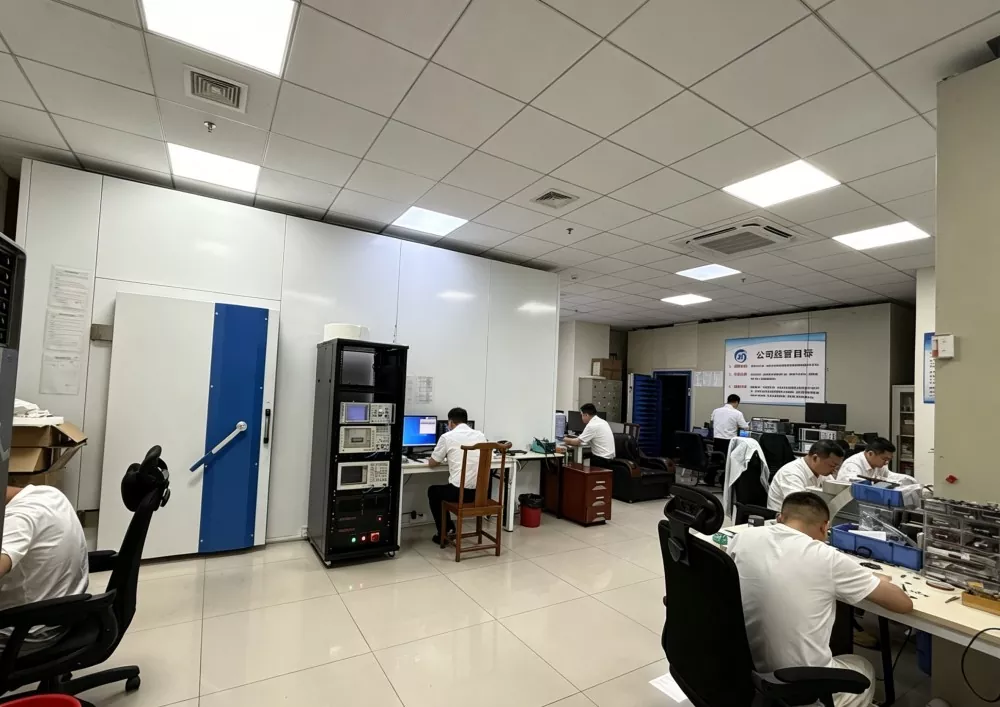

Shenzhen Qianmu Communication Technology Co., Ltd. он жылдан астам уақыт бойы байланыс антеннасы индустриясымен айналысады, антеннаның ғылыми-зерттеу жұмыстарын, қалыптарды әзірлеуді, ауқымды өндірісті, сапаны бақылауды сынауды және сатудан кейінгі қолдауды біріктіретін қытайлық өндіруші және жеткізуші ретінде қызмет етеді. Компания сымсыз байланыс антеннасының шешімдеріне маманданған, соның ішінде Tablet 4G Data Antenna өнімдері, IoT антенналары және кірістірілген терминал антенналары. Оның қондырғыларына өндірістік операциялар, өндірістік желілер, ҒЗТКЖ зертханалары және өнімді әзірлеуді және сапаны бақылауды қолдау үшін сынақ жабдықтары кіреді. Зауытқа бару ұйымдастырылуы мүмкін, ал өндірістік және инспекциялық процестер компанияның сапа менеджменті процедураларына бағынады.

Негізгі топ мүшелерінің әрқайсысының сигналды бейімдеу, кедергілерді сәйкестендіру және әртүрлі планшеттік құрылғыларға ішкі орнату талаптары бойынша тәжірибесі бар байланыс антеннасының ғылыми-зерттеу жұмыстары бойынша 10 жылдан астам тәжірибесі бар. Команда бүкіл әлем бойынша 300-ден астам сандық терминалдар мен өнеркәсіптік жабдық өндірушілеріне антенна шешімдерін ұсынды. Өнім талаптарына және құрылғыны біріктіру шарттарына сәйкес теңшелген шешімдер қол жетімді.

Өнім таңдау нұсқаулығы

Планшеттік 4G LTE антеннасын таңдағанда, жиілік үйлесімділігі, орнату кеңістігі, қосқыш түрі және RF өнімділігі сияқты жалпы ескертпелер жатады. Келесі тармақтар ұсынылған антеннаның белгілі бір планшеттік жобаға жарамдылығын анықтауға көмектеседі.

• Жиілік диапазонының үйлесімділігін тексеру: қажетті жиілік диапазондарын қамтитын антенналарға басымдық беріңіз. Тұрмыстық құрылғылар үшін арналған тасымалдаушы жолақтармен үйлесімділігін тексеріңіз; экспорттық құрылғылар үшін мақсатты нарықта пайдаланылатын жиілік жолақтарын қолдауды растаңыз. Жетіспейтін жолақтар сигналды қабылдауға және деректер өнімділігіне әсер етуі мүмкін.

• Материалды және шеберлікті тексеріңіз: икемді FPC 4G антеннасы жұқа, икемді субстрат қажет болған кезде ішкі орнату талаптарын қанағаттандыра алады. Құрылымның жоспарланған орнату ортасына сәйкес келетінін анықтау үшін субстратты, өткізгіш элементті және оқшаулағыш жабынды қарап шығыңыз.

• Нақты сынақ параметрлерін тексеру: Қол жетімді сынақ есептерін және өлшеу деректерін қарап шығыңыз. Негізгі параметрлерге күшейту, SWR және кедергі кіреді. Өлшенген өнімділіктің мақсатты құрылғы мен жұмыс диапазондарының талаптарына сәйкес келетінін растаңыз.

• Үйлесімділік өлшемдерін тексеру: планшеттің ішкі кеңістігіне сәйкес сәйкес антенна өлшемдерін таңдаңыз. Өте жұқа құрылғылар үшін қалыңдығы 0,15 мм дизайнды қарастырып, қол жетімді орнату аймағын, кабель бағытын және бос орынды тексеріңіз. Орнату шектеулерін шешу үшін реттелетін стандартты емес өлшемдер талқылануы мүмкін.

• РЖ қосқышын тексеріңіз: IPEX/U.FL қосқышы планшеттің аналық платасындағы РЖ ұясына сәйкес келуі керек. Тапсырыс бермес бұрын қосқыштың генерациясын, кабель ұзындығын және қосылым орналасуын растаңыз. Планшет жобаларына арналған ішкі LTE антеннасы құрылғы дизайнына байланысты басқа қосқышты немесе кабель конфигурациясын қажет етуі мүмкін.

• Теңшеу және жабдықтау мүмкіндігін тексеру: Арнайы өлшемдері, кабель ұзындығы, қосқыш талаптары немесе жиілік конфигурациялары бар жобалар үшін Теңшелетін планшеттік антеннаны құрылғы сипаттамаларына сәйкес бағалауға болады. Жаппай өндіріс алдында үлгілерді, сынақ талаптарын, өндіріс мөлшерін және жеткізу уақытын растаңыз.

• Өндірушінің мүмкіндіктерін тексеріңіз: Ұзақ мерзімді антенна жеткізушісін таңдағанда өндірушінің тәжірибесін, өнімді сынауын, сапаны бақылауды, теңшеу опцияларын және сатылымнан кейінгі қолдауды ескеріңіз.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл планшет 4G деректер антеннасы шетелдегі 4G желілерін қолдайды ма?

A: Антенна техникалық сипаттамаларда тізімделген жиілік жолақтарын қолдайды. Экспорттық жабдық үшін бұл жолақтарды мақсатты елде қолданылатын LTE диапазондарымен және планшеттің модем талаптарымен салыстырыңыз. Егер стандартты сипаттамалар қажетті жолақтарды қамтымаса, қосымша жиілік конфигурациялары талқылануы мүмкін.

2-сұрақ: Антеннаны өлшемі, қосқыш түрі және кабель ұзындығы бойынша теңшеуге бола ма?

A: Иә. Теңшеу опциялары антенна өлшемдерін, кабель ұзындығын, қосқыш түрін және жабдықтың ішкі құрылымына сәйкес жиілік конфигурациясын қамтуы мүмкін. Пайдаланушы планшеттік антенна жобасы үшін үйлесімділікті бағалау үшін қолжетімді орнату кеңістігін, қажетті LTE диапазондарын, RF қосқышының мәліметтерін және мақсатты қолданбаны қамтамасыз етіңіз.

3-сұрақ: Өнімнің кепілдігі қанша уақытқа созылады? Сапа мәселелері қалай шешіледі?

A: Өнім 1 жылдық кепілдікпен және өмір бойы техникалық қызмет көрсетумен келеді. Адамның зақымдануынан туындамаған сапа мәселелері үшін көрсетілген қызмет саясаты пайдалану мәселелерін шешу үшін техникалық қолдаумен бірге тегін ауыстыруды немесе қайта жөнелтуді қамтамасыз етеді. Тапсырыс беру кезінде қолданылатын шарттарды растаңыз.

4-сұрақ: Жиі иілу икемді антеннаға зақым келтіре ме?

A: Өнім ішкі орнатуға арналған икемді FPC субстратын пайдаланады. Өткір қатпарларды, қайталанатын шамадан тыс майыстырмаңыз немесе сәуле шығаратын элемент пен фидер кабеліне қысым жасамаңыз. Орнату антеннаның құрылымы мен радиожиілік өнімділігін сақтауға көмектесу үшін оның механикалық талаптарына сәйкес болуы керек.

5-сұрақ: Ең аз тапсырыс саны қандай? Аралас партияларды жеткізуге бола ма?

A: Стандартты қоймадағы өнімдерде ең аз тапсырыс саны жоқ, шағын аралас партиялар және кездейсоқ сатып алулар қолдау көрсетіледі. Үлкен тапсырыстар деңгейлі баға белгілеуге жарамды болуы мүмкін. Тапсырыс беру алдында ағымдағы қорды, теңшеу талаптарын және өндіріс уақытын растаңыз.

6-сұрақ: Антенна қандай қосқышты пайдаланады?

A: Стандартты интерфейс - реттелетін терминал опциялары бар IPEX/U.FL әмбебап қосқышы. Коннекторды планшеттің аналық платасының RF ұясына сәйкес тексеру керек. IPEX 4G LTE антенна талабы үшін өндіру алдында қосқыштың генерациясын және кабель ұзындығын растаңыз.
