GPS сыртқы антеннасы

GPS сыртқы антеннасы GPS, Beidou, GLONASS, Galileo және басқа спутниктік жүйелерді қоса алғанда, Ғаламдық навигациялық жерсерік жүйелерінен (GNSS) әлсіз РЖ сигналдарын қабылдау үшін арнайы әзірленген дербес радиожиілік құрамдас бөлігі болып табылады. Кірістірілген антенналардан айырмашылығы, ол негізгі құрылғыдан коаксиалды кабель арқылы бөлінген. Бұл дизайн антеннаны жерсеріктердің оңтайлы көру өрісі (FOV) үшін ашық сыртқы аумақтарда немесе көлік шатырларында орнатуға мүмкіндік беретін жабдық қоршауларының физикалық қорғаныс шектеулерін еңсереді.

Бұл қалай жұмыс істейді?

 GPS жерсеріктері арқылы берілетін РЖ сигналдары жерге жеткенде өте әлсіз болады (әдетте -125 дБм мен -160 дБм аралығында болады). Жоғары сапалы сыртқы GPS антеннасы келесі механизм арқылы сигналды тиімді түсіруді қамтамасыз етеді:

1. Оң жақ дөңгелек поляризация (RHCP) сәйкестігі

Антеннада спутниктік сигналдардың оң жақтағы дөңгелек поляризация сипаттамаларына тамаша сәйкес келетін арнайы микрожолақты патч дизайны бар, осылайша құрылғы бағдарының өзгеруінен туындаған сигналдың әлсіреуін болдырмайды.

2. LNA төмен шулы күшейткіш

Өте төмен шу көрсеткішін (әдетте <2 дБ) сақтай отырып, әлсіз сигналдарды күшейтетін және фидерді беру кезінде орын алған кірістіру жоғалуын өтейтін кірістірілген өнімділігі жоғары LNA (төмен шулы күшейткіш).

3. Көпжолды кедергілерге қарсы дизайн

Жердің жазықтығы мен дроссельдік катушка құрылымын оңтайландыру арқылы ғимараттардан немесе жерден шағылысқан төмен биіктіктегі кедергі сигналдары тиімді түрде басылады.

Негізгі сату нүктелері

Қытайдың танымал антенна өндірушісі РФ өрісінде терең тамыр жайған компания ретінде біздің өнім нақты сынақтарда маңызды артықшылықтарды көрсетті:

• Бүкіл жиілік диапазонында көп жүйелік үйлесімділік

Жоғары дәлдіктегі RTK позициялау талаптарын қанағаттандыру үшін GPS, BeiDou және Galileo сияқты жүйелермен үздіксіз интеграцияланатын L1/L2/L5/L6 және L-Band толық жиілік жолақтарын қолдайды.

• Кедергіге қарсы тамаша мүмкіндік

Өлшенген деректер тіпті күрделі қалалық каньондарда немесе жоғары вольтты тарату мұнараларының жанында жолақтан тыс басу мүмкіндігі тамаша болып қала беретінін және жүйенің құлыптан айырылу қаупін тиімді төмендететінін көрсетеді.

• Өнеркәсіптік деңгейдегі қорғаныс стандарты

Оның ультрадыбыстық инкапсуляциясы және қос су өткізбейтін дизайны бар, IP67 қорғаныс рейтингіне қол жеткізеді және -40℃-ден +85℃-ге дейінгі төтенше орталарда да тұрақты өнімділікті сақтайды.

• икемді теңшелген қызметтер

SMA және TNC сияқты әртүрлі интерфейстерді теңшеуді қолдайды; кабель ұзындығын және магниттік/бұранда орнату әдістерін талаптарға сәйкес реттеуге болады.

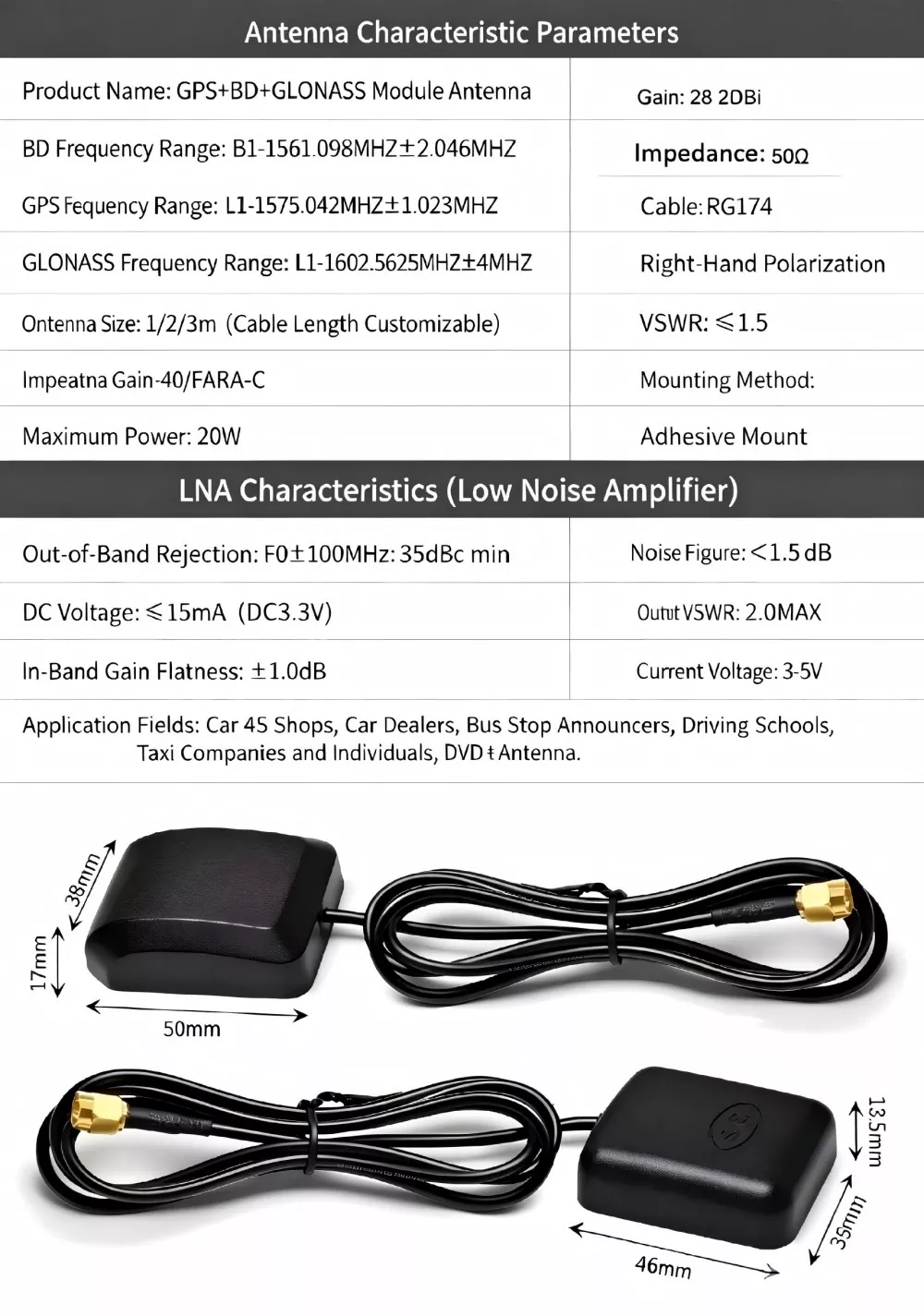

Техникалық сипаттамалар

Қандай құрылғылар үйлесімді?

Біздің GPS сыртқы антеннамыз келесі салаларда кеңінен қолданылады:

1. Smart Connected Vehicles және ADAS

Автокөлік төбесінде орнатылған ол автокөліктің жарылысқа қарсы пленкасына еніп, автономды жүргізу және автопаркті басқару жүйелері үшін сантиметрлік деңгейде орналасуды қамтамасыз етеді.

2. Дәл ауыл шаруашылығы және дрондар

Ауылшаруашылық дрондарының немесе ауылшаруашылық техникасының жоғарғы жағына орнатылған ол күшті электромагниттік кедергілерге төзімді, дәл автоматты круизді және пестицидтерді дәл бүркуді қамтамасыз етеді.

3. Геодезиялық маркшейдерлік және базалық станция уақытын синхрондау

Базалық станциялардың немесе RTK қабылдағыштарының негізгі құрамдас бөлігі ретінде тұрақты фазалық орталық қатесі (±2 мм) миллиметрлік деңгейдегі өлшеу дәлдігін қамтамасыз етеді.

4. Теңіз және кеме навигациясы

Тұз спрейі коррозияға төзімді дизайн тіпті қатал теңіз орталарында үздіксіз, сенімді бағыт пен позиция деректерін қамтамасыз етеді.

5. IoT активтерін бақылау

Ұзын кабельдермен жасалған, оны контейнерлердің немесе үлкен техниканың сыртына оңай жасыруға болады, бұл бүкіл әлем бойынша логистикалық мониторингті жүргізуге мүмкіндік береді.

Бәсекелес өнімдермен терең салыстыру

Орнату және пайдалану бойынша суреттелген нұсқаулық

1. Орын таңдау: Антеннаны кедергісіз көрінетін және металл кедергілері жоқ тегіс жерге (мысалы, көліктің төбесі немесе жабдықтың үстіңгі жағы) орнатыңыз.

2. Гидроизоляцияны өңдеу: Сыртқы қосылым нүктелері жаңбыр суының кабель бойымен жабдыққа ағып кетуіне жол бермеу үшін "321" орау әдісімен қолданылатын өздігінен еритін су өткізбейтін таспаны пайдаланып тығыздалуы керек.

3. Жерге қосу және найзағайдан қорғау: Фидер кабелі жабдық бөлмесіне немесе құрылғыға кірмес бұрын фидердің найзағай сөндіргішін орнатып, разрядтағыштың жақын жерде дұрыс жерге тұйықталғанына көз жеткізген жөн.

4. Электр сымдарының техникалық сипаттамалары: Кабельдерді бағыттаған кезде жаңбыр суының кері ағуын болдырмау үшін "тамшылау ілмектер (U-тәрізді иілу)" орнатылуы керек.

Дұрыс GPS сыртқы антеннасын қалай таңдауға болады?

Сенімді Жеткізушіні іздеу Сол уақытта келесі үш тармақты бағалауға назар аудару ұсынылады:

1. Жиілік жолағына қойылатын талаптарды нақтылаңыз: Негізгі навигация үшін L1 бір жиілікті антеннаны таңдаңыз. Жоғары дәлдіктегі RTK немесе кедергіге қарсы өнімділік қажет болса, L1/L2/L5 көп жиілікті антеннаны таңдауды ұмытпаңыз.

2. Орнату ортасын бағалаңыз: Көлік ішінде немесе сыртта пайдалану үшін IP67 су өткізбейтін рейтингі және магниттік негіз ең жақсы таңдау болып табылады; тіркелген базалық станциялар үшін көп жолды азайту үшін дроссель катушкасымен біріктірілген бұрандалы орнату ұсынылады.

3. Кабельдің жоғалуын тексеріңіз: Егер кабель ұзындығы 5 метрден асса, жеткізуші аз шығынды кабельдерді қамтамасыз етуі керек; әйтпесе, LNA кірісі кабельдің жоғалуымен өтеледі.

Неліктен бізді таңдайсыз?

Shenzhen Qianmu Communication Technology Co., Ltd - бұл GPS сыртқы антеннасының өндірушісі ғана емес, сонымен қатар сіздің РЖ технологиясы бойынша сенімді серіктес. Бізде дербес әзірленген микротолқынды анехоикалық камералар және тәжірибелі инженерлер тобы бар, бұл бізге прототиптеу, тестілеу және жаппай өндірісті қамтитын бір реттік теңшелген қызметтерді ұсынуға мүмкіндік береді. Шэньчжэньдегі электроника өнеркәсібінің жақсы қалыптасқан экожүйесін пайдалана отырып, біз өнімнің тамаша сапасын сақтай отырып, бәсекеге қабілетті жеткізу уақытын және үнемді шешімдерді ұсынамыз.

Жиі қойылатын сұрақтар

1-сұрақ: Ол BeiDou жүйесімен үйлесімді ме?

A: Мүлдем. Біздің антеннамыз көп арналы дизайнмен ерекшеленеді және GPS, BeiDou, GLONASS және Galileo сияқты негізгі ғаламдық GNSS жүйелерін қолдайды.

2-сұрақ: Өндіруші ретінде сіздің ең аз тапсырыс саны (MOQ) қандай?

A: Біз сатып алудың икемді нұсқаларын қолдаймыз. Стандартты үлгілер үшін біз шағын топтамалық сынақ тапсырыстарын қабылдаймыз. Таңдалған үлгілер үшін соңғы баға ұсыныстарын және нақты MOQ ақпаратын алу үшін біздің сату тобына хабарласыңыз.

3-сұрақ: Белсенді сыртқы GPS антеннасы мен пассивті модельді қалай таңдауға болады?

A: Автокөлік қолданбалары, өнеркәсіптік басқару жүйелері, маркшейдерлік және картографиялық жобалар және сыртқы қолданбалар үшін белсенді GPS сыртқы антеннасы қажет. Пассивті үлгілер тек 1 метр ішіндегі өте қысқа ішкі қашықтықтарға жарамды және ұзын кабельдерде айтарлықтай сигнал жоғалуы мүмкін. Барлық Qianmu Factory флагмандық үлгілері белсенді дизайнды қабылдайды.

4-сұрақ: Антенна ұзартылған кабельді пайдалана ала ма? Қолдау көрсетілетін максималды ұзындық қандай?

A: Стандартты RG174 кабелі үшін ұсынылатын максималды ұзындық - 10 метр. Кабель ұзындығы 10 метрден асса, оны аз шығынды LMR RF кабелімен ауыстыру үшін жеткізушіге хабарласыңыз. Зауыт сонымен қатар 20 метрге дейінгі кабельдері бар тым ұзын антенналарды реттей алады.
