Лора антеннасы

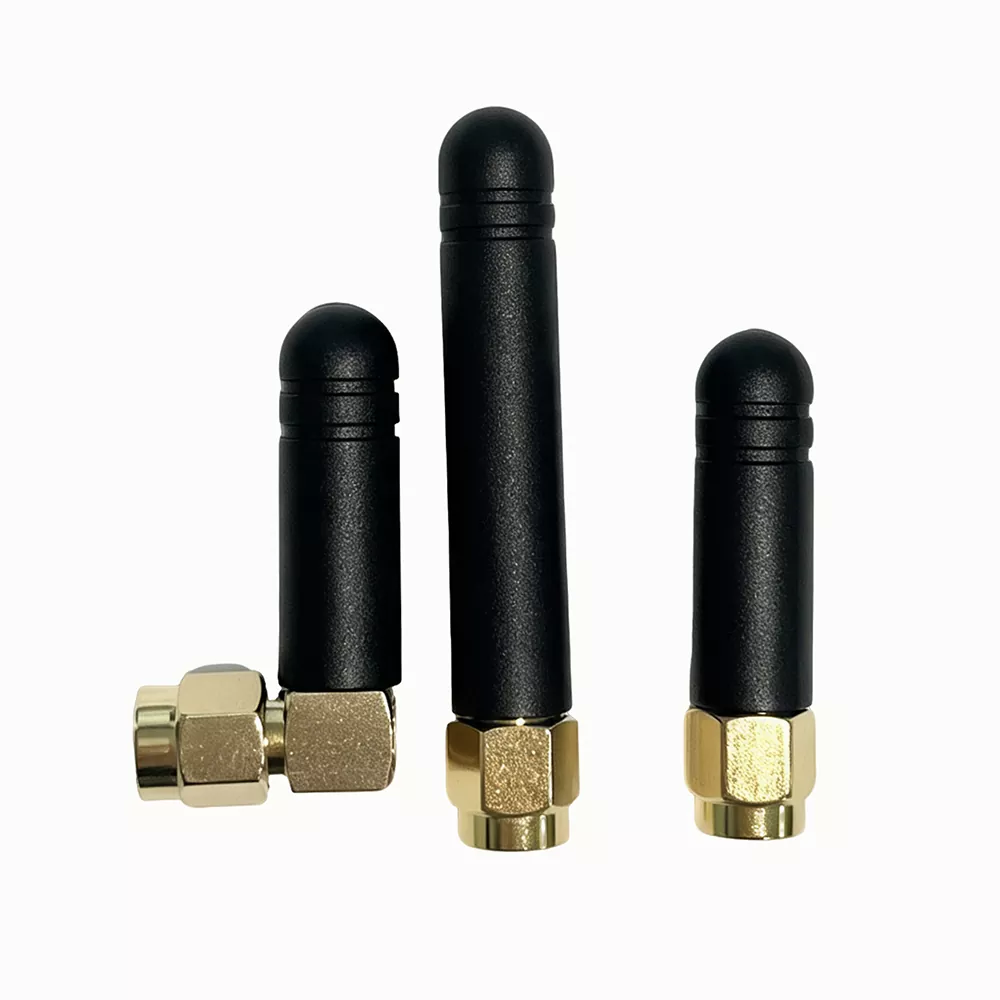

LoRa антеннасы — 433 МГц және 868–920 МГц өнеркәсіптік IoT RF сыртқы таяқша антеннасы ұзақ диапазондағы тарату спектрі байланысына арналған.

Qianmu Communication әзірлеген бұл антенна құрылғы корпустарына, тіректерге және қораптарға икемді түрде орнатылатын, металл қабықтардан, қабырғалардан және негізгі тақталардан туындаған сигналды қорғау жоғалуын азайтатын бөлінген сыртқы таяқ құрылымын қабылдайды.

Ол 433 МГц төмен диапазонды және жаһандық 868–920 МГц ISM диапазонын дәл қамтитын бір бөліктен жасалған таза мыс осцилляторын және ауа райына төзімді ПВХ корпусын пайдаланады.

Тұрақты топтама өнімділігімен LoRa антеннасы алыс қашықтықтағы төмен қуатты IoT желілік жобалары үшін жарамды.

Жұмыс принципі

Qianmu Communication 433/868–920MHz LoRa антеннасы алыс қашықтыққа сигнал беру мен қабылдауға қол жеткізу үшін жан-жақты РЖ сәулеленуімен біріктірілген сегменттелген резонанстық осциллятор дизайнын пайдаланады.

Ішкі құрылымға РЖ қосқышы, кедергіге сәйкес осциллятор, оқшаулағыш экрандау қабаты және су өткізбейтін қорғаныс корпусы кіреді. Барлық өнімділік параметрлерін компанияның РЖ зертханасы векторлық желі анализаторы арқылы тексереді.

1. Қос жолақты сегменттелген резонанстық дизайн

Антенна 433 МГц төмен жиілік диапазоны және 868–920 МГц ISM диапазоны үшін екі тәуелсіз сәйкес осцилляторды біріктіреді. Өлшенген толық жолақты VSWR ≤1,3 болып табылады, бұл екі жиілік диапазонында тұрақты резонансты қамтамасыз етеді.

Бір антенна бөлек инвентаризацияны қажет етпестен екі негізгі LoRa байланыс жолағын қолдайды.

2. 360° жан-жақты радиациялық дизайн

Симметриялық таяқша тәрізді осциллятор құрылымы ≤1дБ ауытқуымен біркелкі көлденең сәулеленуді қамтамасыз етеді және сигналдың соқыр нүктелерін азайтады.

Бірдей тарату қуатымен ашық аймақтағы өлшенген тасымалдау қашықтығы құрылғының кірістірілген антеннасынан 2,8 есе көп, бұл сигнал теңгерімсіздігісіз көп бағытты құрылғылар желісін қолдайды.

3. Металлдан қорғау және кедергіге қарсы құрылым

Мыс экрандауыш сақиналары шлюздің негізгі платаларынан, өнеркәсіптік қозғалтқыштардан және қуат беру кабельдерінен электромагниттік кедергілерді азайту үшін антенна негізіне біріктірілген.

Зауыттар мен қосалқы станциялар сияқты күшті кедергі орталарында өлшенген деректер пакетінің жоғалуы 65%-ға азайып, IoT деректерінің тұрақты берілуін қамтамасыз етеді.

4. Сыртқы ауа райына төзімді құрылым

Антенна тығыздалған резеңке тығыздағыштары бар қалыңдатылған ПВХ су өткізбейтін корпусты қабылдайды. Ол 72 сағаттық циклдік қартаю сынақтарынан және -40°C-тан +70°C-қа дейінгі жаңбыр суына төзімділік сынақтарынан өтті.

Осциллятор тұрақты сыртқы өнімділікті сақтай отырып, ≤±2МГц жиілік ауытқуымен тотығудан қорғалған.

5. 50 Ом стандартты кедергі сәйкестігі

Антенна дәл зауыттық кедергіні реттеуді пайдаланады және LoRa құрылғылары үшін стандартты RF интерфейстерін қолдайды.

Ол импеданс сәйкес келмеуінен туындаған сигналдың шағылуын азайтады, құрылғының беру қуатын 12%-ға төмендетеді және терминал батареясының қызмет ету мерзімін ұзартады.

Қолдау көрсететін құрылғылармен үйлесімді

Бұл LoRa антеннасының күшті РЖ үйлесімділігі бар және адаптер керек-жарақтарынсыз төмен қуатты IOT байланыс терминалдарының басым көпшілігіне тікелей қосылуға болады.

1. LoRa байланыс хосты: 433МГц LoRa шлюзі, 868/915МГц өндірістік LoRa концентраторы, сыртқы LoRa алу базалық станциясы, деректерді сымсыз тарату радиосы

2. Ақылды датчик терминалдары: топырақ температурасы мен ылғалдылығы сенсоры, су сапасын бақылау зонд, газ/өрт түтін дабылы, сұйықтық деңгейінің қысым жинағышы

3. Заттардың өнеркәсіптік интернеті (iot) құрылғылары: шеберхана деректерін жинау терминалы, сымсыз канбан өндірістік желісі, қойма тауарларының орналасқан жер тегінің хосты

4. Ақылды қала керек-жарақтары: көше шамының бір шамды контроллері, тұрақ магниттік детекторы, люк қақпағының күйінің мониторы, сыртқы қауіпсіздік дабылының хосты

5. Rf қосалқы бөлшектері: РЖ фидерлері, сигнал қуатын бөлгіштер, РЖ релесін күшейту модульдері

Стандартталған техникалық шарттар

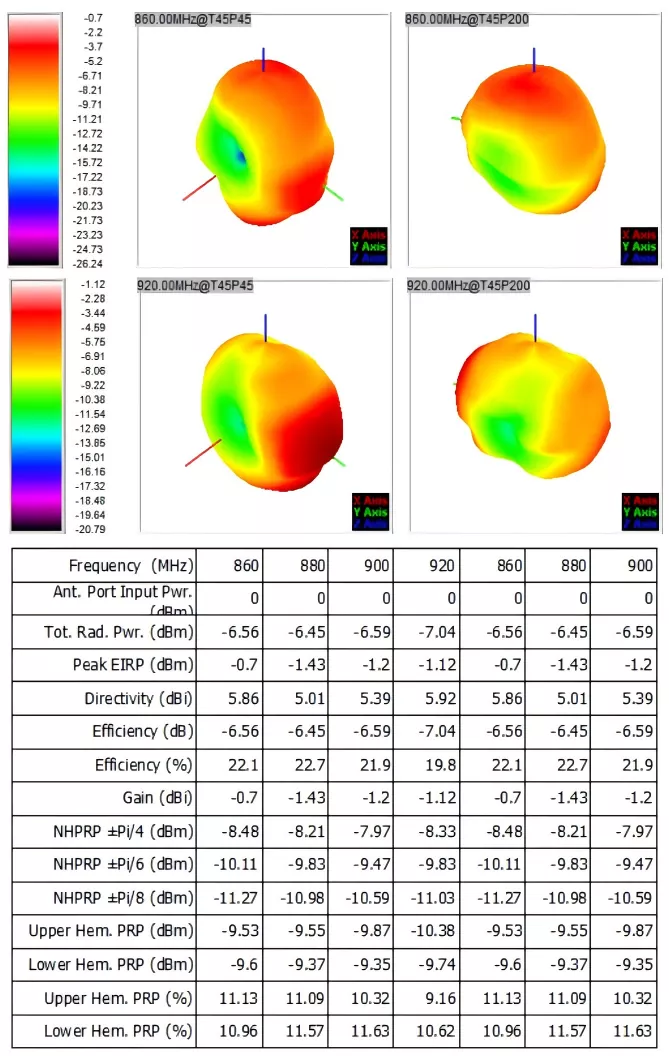

Барлық параметрлер ішкі радиожиілік анекогенді камера сынақтарының нәтижелері болып табылады. LoRa антенналарының әрбір партиясы жобаны қабылдау, экспорттық кедендік декларациялау, А тарапының біліктілігін тексеру үшін пайдалануға болатын қағаз зауытының сынақ парағымен бірге келеді:

Сатып алу нұсқаулығы

Көптеген IoT сатып алушылар мен ҒЗТКЖ инженерлері үлгілерді негізінен бағаға негізделген таңдайды, бұл жеткізу қашықтығына, сыртқы зақымға, жобаны қайта өңдеуге және кейінірек шығындарды арттыруға әкелуі мүмкін.

Qianmu Communication LoRa антеннасын сатып алғанда, модельді төрт негізгі факторға сәйкес таңдауға болады:

1. Жиілік диапазонының талаптарына сәйкес таңдаңыз

Еуропалық экспорт және жергілікті муниципалды жобалар үшін 868 МГц жолағы артықшылық береді. 433 МГц диапазоны отандық ауылшаруашылық жерлеріне және өнеркәсіптік 433 МГц сенсорлық құрылғыларға жарамды.

Көп жолақты гибридті желі жобалары үшін бір антеннамен әртүрлі құрылғыларды қолдау үшін 433/868–920 МГц қос жолақты LoRa сыртқы антенналарын таңдаңыз.

2. Жұмыс ортасына сәйкес таңдаңыз

Жабық құрғақ бөлмелер мен кеңселер үшін стандартты үлгілерді қолдану шарттарына сәйкес таңдауға болады.

Сырттағы ауылшаруашылық алқаптары, муниципалды көше шамдары және жағалаудағы ылғалдылығы жоғары немесе жоғары тұзды орталар үшін судың түсуін және істен шығуын болдырмау үшін IP65 су өткізбейтін және ауа райына төзімді үлгілерді таңдаңыз.

Солтүстік аймақтардағы температурасы нөлден төмен аймақтар үшін өнімнің ≥-40°C төмен температурада жұмыс істейтінін растаңыз.

3. Тасымалдау қашықтығы талаптарына сәйкес таңдаңыз

Қысқа қашықтықтағы ішкі жабдық үшін аз қуатты антенналарды таңдауға болады.

Бірнеше километрді қамтитын ауылшаруашылық алқаптары мен саябақтарда сыртқы бақылау қолданбалары үшін шлюз инвестицияларын азайту үшін жоғары кірісті қос жолақты антенналарды пайдалану керек.

4. Жоба талаптарына сәйкес таңдаңыз

Зертханалық сынақтар мен қысқа мерзімді жобалар үшін стандартты үлгілердің аз мөлшерін сатып алуға болады.

Ақылды қалалар мен ақылды ауыл шаруашылығы сияқты ұзақ мерзімді ауқымды жобалар үшін экранда басып шығарылатын логотиптермен және арнайы интерфейстермен жаппай теңшеу жабдықтың тұрақты көрінісін сақтау және ұзақ мерзімді пайдалану және техникалық қызмет көрсету шығындарын азайту үшін таңдалуы мүмкін.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл LoRa сыртқы антеннасы бір уақытта 433 МГц және 915 МГц жиілік диапазондарын қолдайды ма?

A1: Qianmu Communication компаниясының LoRa сыртқы антеннасы 430-440МГц, 860-930МГц толық ауқымын қамтиды және 433МГц, 868МГц және 915МГц негізгі ISM жолақтарымен тамаша үйлесімді. Жалғыз антеннаны әртүрлі аймақтардағы LoRa құрылғыларына бейімдеуге болады.

2-сұрақ: Антенна интерфейсін, корпус LOGO және экспорттық қаптаманы теңшеуге бола ма?

A2: Толығымен теңшеуге болады. Зауыт көзі ретінде біз сұраныс бойынша SMA/BNC/N/IPEX сияқты радиожиілік интерфейстерінің әртүрлі түрлерін ауыстыра аламыз, қабықшада тұтынушы брендінің LOGO-сын жібек экранда басып шығаруды, бейтарап ағылшын экспорттық түсті қорапты қолдай аламыз және OEM/ODM тапсырыстары үшін ең аз тапсырыс көлемін икемді түрде келісуге болады.

3-сұрақ: LoRa сыртқы антеннасының нақты жіберу қашықтығын қалай растауға болады? Өлшенген деректерді бере аламыз ба?

A3: Иә. LoRa сыртқы антенналарының әрбір партиясы радиожиілік анекогенді камераның сынақ есебімен келеді.
